西门子高压浪涌监测计数器结构设计

该装置主要用于高压电力系统中避雷器或浪涌吸收回路的动作记录，现场人员可通过表盘读数判断设备经历过的冲击次数，为绝缘状态评估、检修周期安排和故障追溯提供直接依据。它通常串联或并联在避雷器接地支路附近，长期承受户外电场、温差、潮气及振动影响，因此结构上既要保证电气连接可靠，也要兼顾读数可视性和外壳防护。

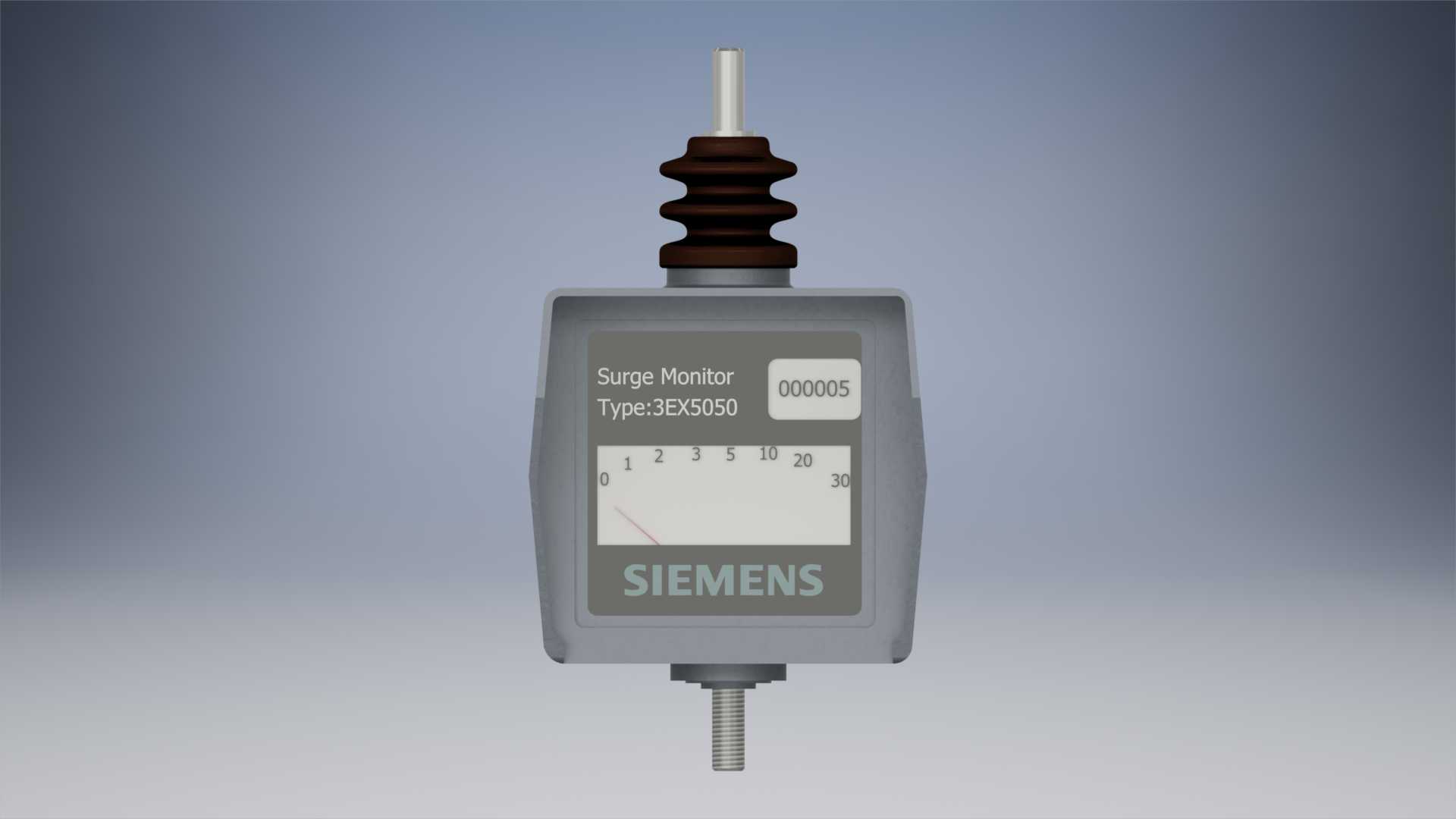

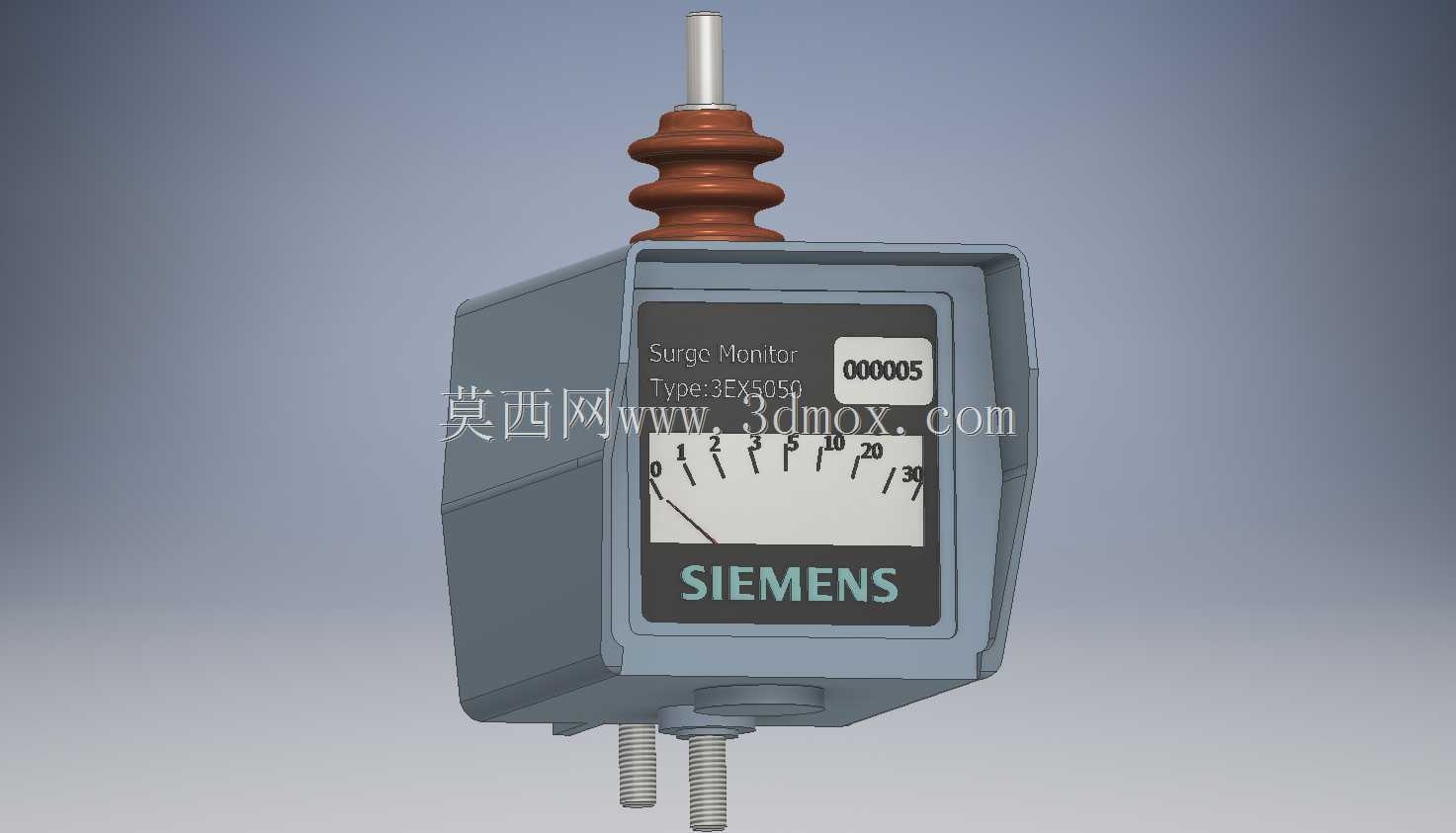

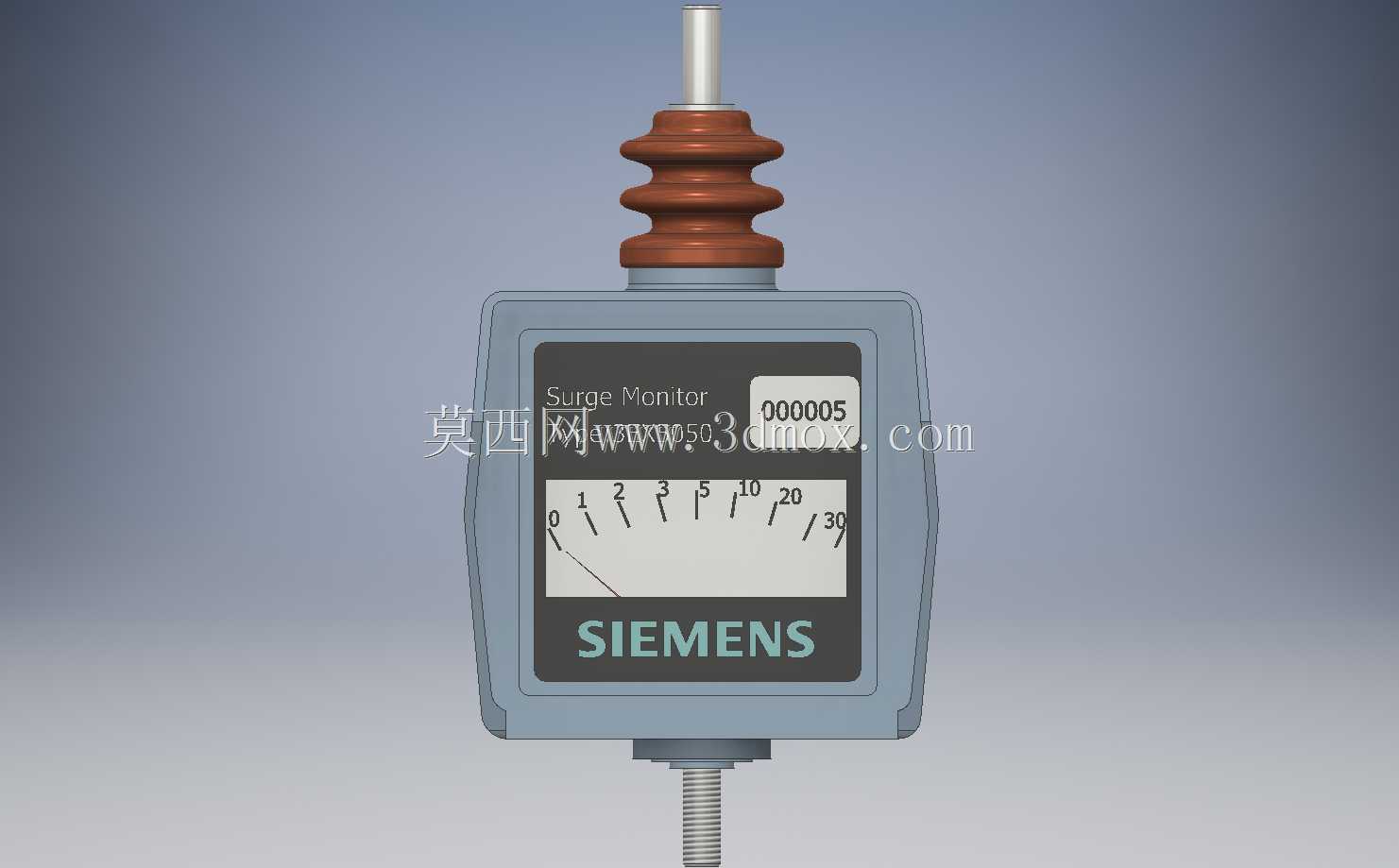

从三维结构看，主体采用近似方形的壳体布局，正面嵌入指针式刻度盘，刻度覆盖0至30的计数区间，并在上方设置数字计数窗，当前显示为000005。指针表用于直观反映单次冲击或累计趋势，数字窗则提供更精确的累计值，两种显示方式并存，可降低现场误读概率。表盘下方布置品牌标识区，面板与壳体之间形成平整的安装面，便于铭牌、密封胶条和透明视窗的配合。

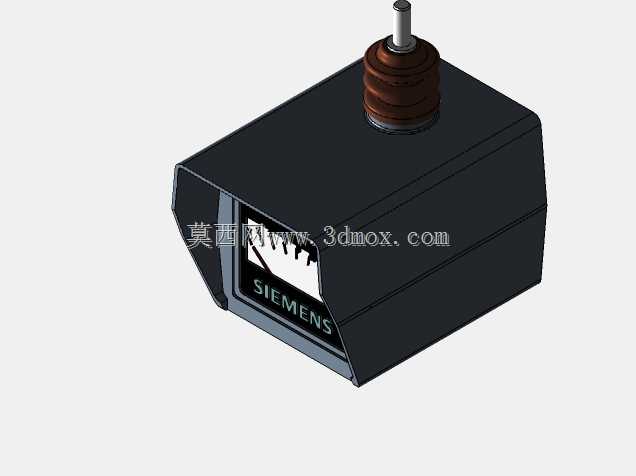

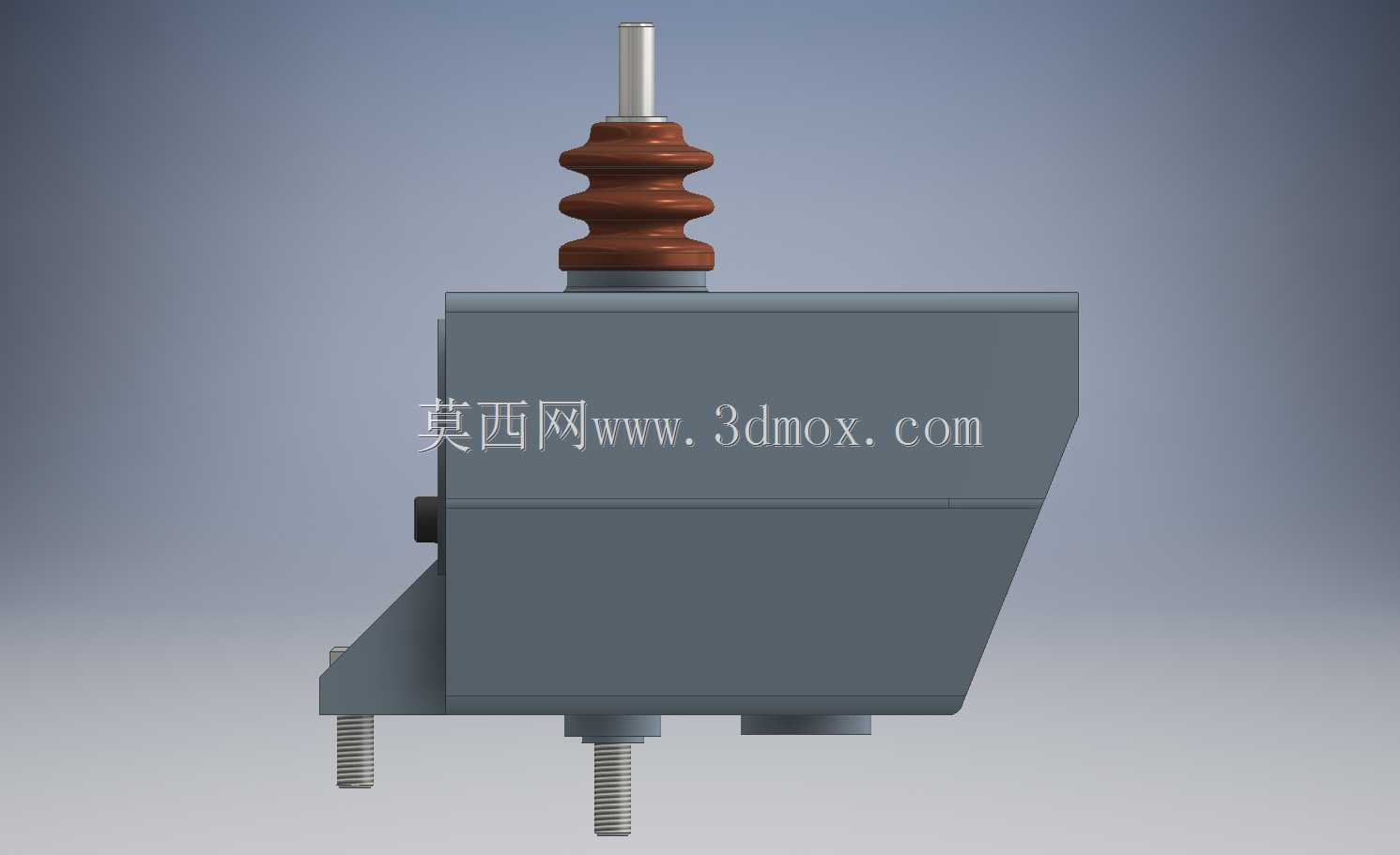

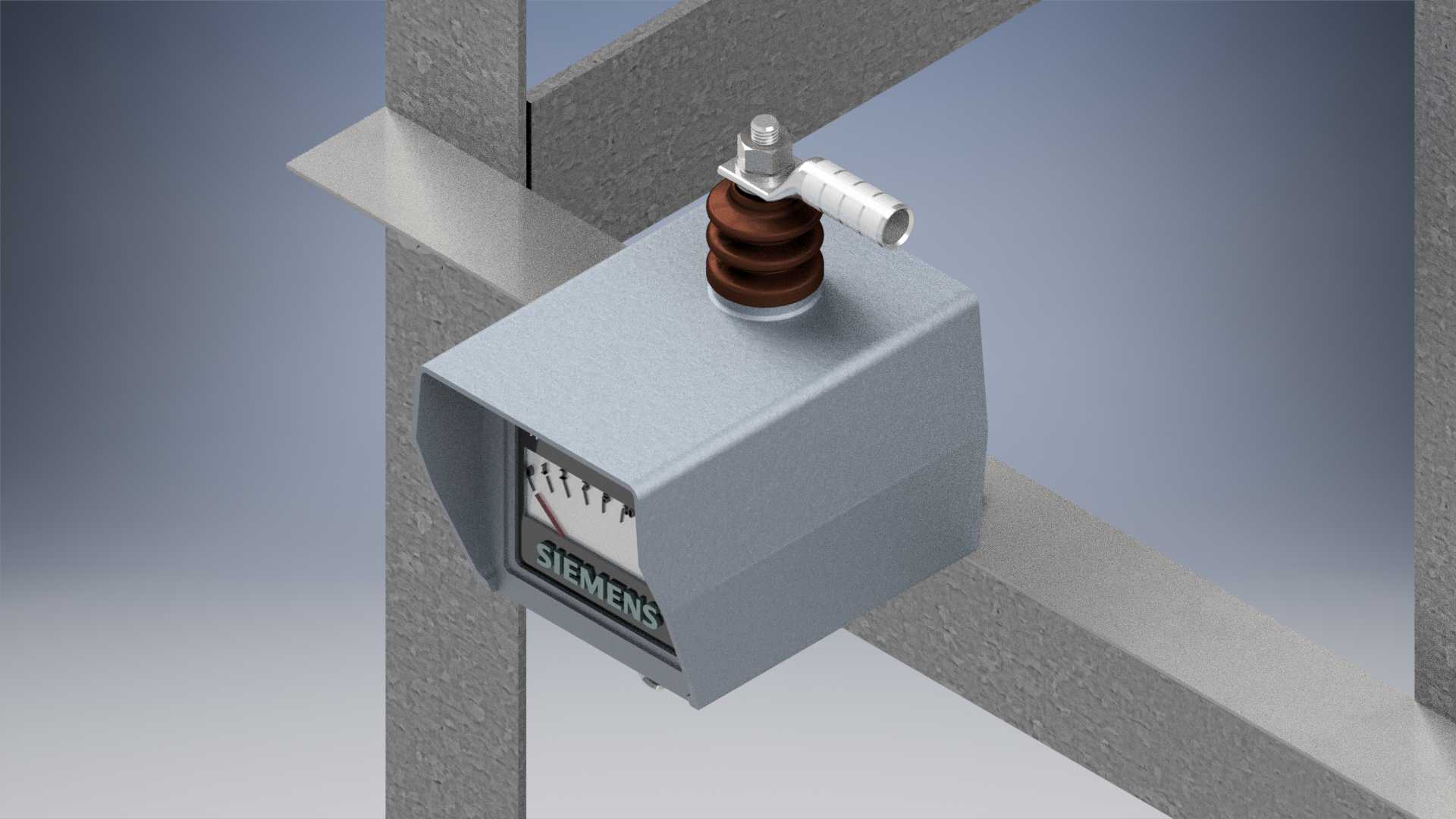

顶部伸出棕色瓷质或复合绝缘套管，中心金属导杆作为高压侧连接端，套管通过多层伞裙结构增加爬电距离，适合在污秽、潮湿环境下维持绝缘性能。底部引出螺纹接线柱，用于接地侧或监测回路连接，上下贯通的接线方式使设备能够直接安装在避雷器与接地排之间，减少额外转接支架。壳体边角做过渡处理，既避免应力集中，也便于压铸或注塑成型；整体尺寸紧凑，适合在开关柜、柱上设备、变电站构架等空间受限位置布置。

建模时需要重点控制几个边界：顶部套管外径、伞裙间距和导杆伸出长度决定高压侧安全距离；底部螺纹规格、有效旋合长度及与壳体底面的垂直度影响接线可靠性；正面视窗区域需预留凹陷深度，以容纳表盘、指针机构和密封玻璃；壳体壁厚应在满足强度的前提下保持均匀，避免成型缺陷。后侧或侧面可根据工程需要扩展安装孔、接地标识和防水槽，使模型不仅用于外观展示，也能服务于装配干涉检查和现场布置校核。

在功能实现上，浪涌通过时内部机构驱动计数轮进位，同时指针作出相应指示。设计中需考虑冲击电流作用下机构的抗抖动能力、复位逻辑以及长期运行后的机械磨损。外部结构则要保证表盘视窗清晰、接线端子不积水、套管与壳体结合处密封连续。对于三维设计人员，该模型的价值不在于复杂曲面，而在于电气间隙、爬电距离、安装方向和可视维护面之间的协调；将这些工程约束落实到壳体、套管、接线柱和面板的配合关系中，才能形成可用于选型沟通和结构评审的数字样机。
