丝杠驱动式直线定位夹持工装结构

该定位器支架属于典型的小型手动直线调节夹持部件，常见于工装夹具、检测治具、轻型装配工位以及实验设备中，用于对工件、传感器、挡块或小型执行元件进行位置微调与固定。其核心价值在于把旋转输入转化为可控的直线位移，并通过滑动块在底座导轨面上的移动，实现沿单轴方向的精确对位。

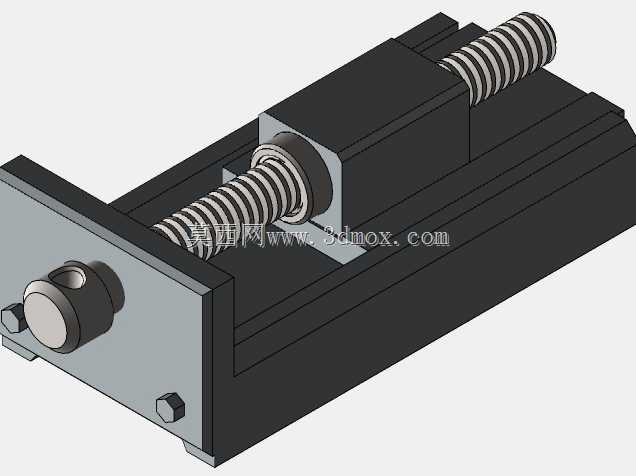

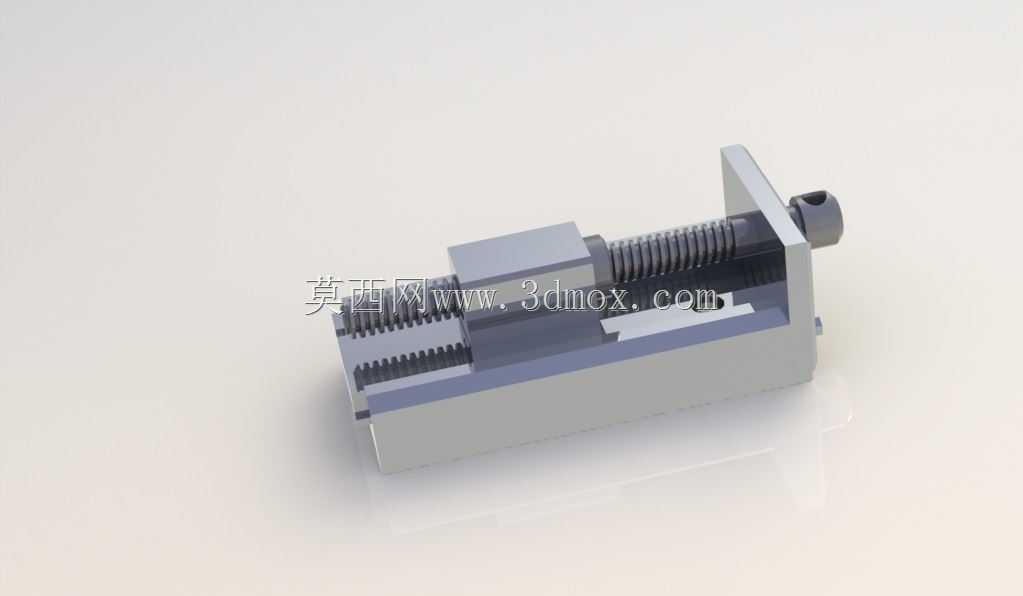

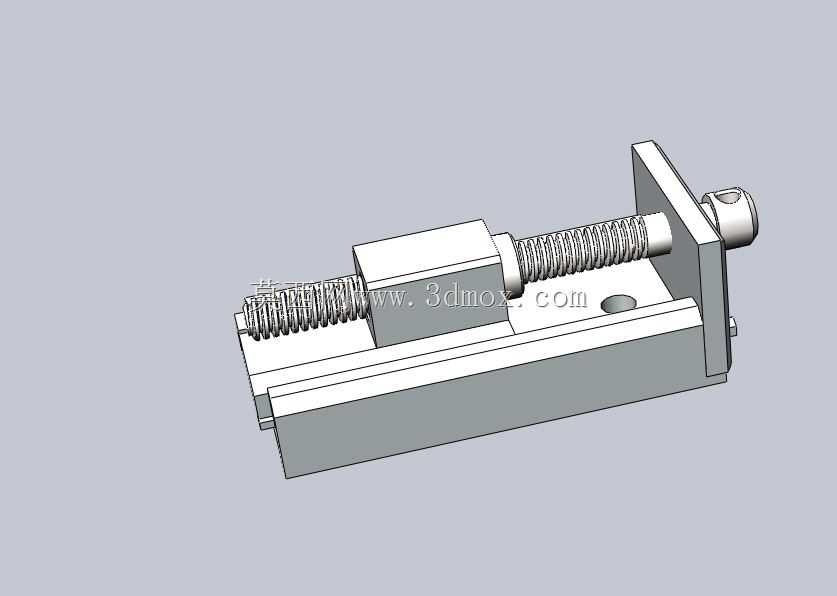

从结构组成看，模型由长条形底座、滑动块、梯形丝杠、端部支承板、手轮端以及紧固件等部分构成。底座承担安装基准和导向功能，底面与侧面形成稳定支撑，上部开槽或导轨面约束滑动块的运动方向，避免调节过程中出现明显偏摆。滑动块位于底座中部，内部设置与丝杠配合的螺纹段，丝杠转动时带动滑块沿轴向移动。端部支承板用于限制丝杠轴向窜动，并保证丝杠轴线与底座导向方向平行。手轮端设置便于人工操作的回转结构，端部小孔可配合杆棒增大力矩，适合在空间受限位置进行微调。

设计思路上重点考虑了手动调节的平顺性、导向可靠性和安装便利性。丝杠采用外露式布置，结构直观，维护方便；滑块与底座之间形成较大的接触面积，有利于承受侧向载荷并保持运动稳定。底座上预留安装孔，可直接通过螺栓固定在工作台面、模板或设备机架上。滑块上部可作为安装接口，用于连接压块、定位销、检测元件或其他夹具附件，从而扩展出阻挡、顶紧、对中、支撑等多种用途。

在实际选型和布置时，需要关注整体长度、宽度、高度以及滑块行程所构成的安装边界。底座长度决定有效调节范围，端部支承板和手轮会在行程两端额外占用操作空间；底座宽度影响与相邻夹具的间距；滑块高度则关系到被定位工件的中心高。若用于多工位并列排布，应在两侧预留扳手或手轮操作空间，避免调节时与相邻机构干涉。安装面平面度会直接影响滑块运动阻力和定位重复性，因此底座固定区域应尽量平整，必要时增加定位销确定初始位置。

该结构适合轻载、低频调节的场合，不建议替代承受大切削力或高频往复运动的伺服滑台。对于需要更高保持力的工况，可在滑块侧增加锁紧螺钉，调节到位后锁定位置；若用于敏感零件定位，则可在接触端增设非金属垫头，防止压伤工件表面。整体建模完整表达了丝杠传动、导向约束和安装接口之间的关系，可作为治具设计、自动化上下料定位、手动微调平台以及工装方案评审时的参考结构。
