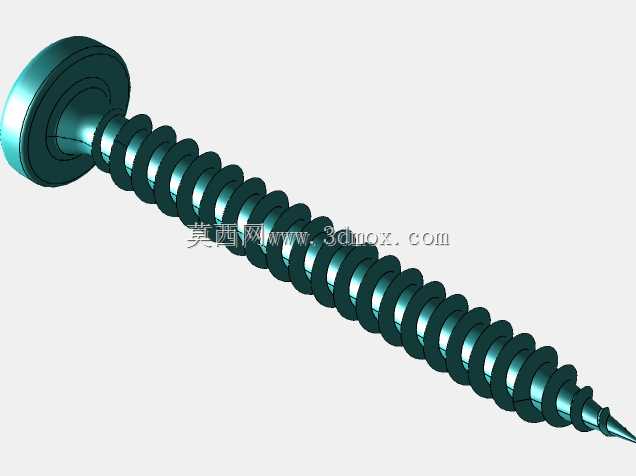

盘头十字槽C型自攻螺钉结构设计

在薄板类构件的装配场景中，这类盘头十字槽C型自攻螺钉是极为常用的紧固连接件，尤其适配厚度较薄的金属板材、硬质塑胶壳体的快速装配需求，无需预先加工内螺纹，依靠自身螺纹在旋入过程中挤压基材形成啮合螺纹，大幅减少预制螺纹的工序成本，在低压电气柜壳体组装、小型家电外壳拼接、钣金机箱生产线上的应用占比极高。从结构设计逻辑来看，这款螺钉采用盘头构型，头部承载面平整且接触面积较大，旋紧后能在被连接件表面形成均匀的压应力，避免头部压溃薄板基材表面，同时十字槽的驱动构型适配通用十字螺丝刀，自动化装配线上的电动起子也能稳定啮合，减少滑头概率，适合批量装配的生产节奏。C型自攻螺钉的末端为锥尖形态，旋入初始阶段能快速对准预制的导向底孔，锥尖的导向角度经过优化，在0.8mm到2mm厚度的冷轧钢板上装配时，不需要额外的倒角工序就能顺利导入，螺纹牙型采用粗牙间距设计，牙侧角经过适配薄板的优化，旋入过程中对基材的挤压力分布均匀，不会出现薄板被螺纹胀裂的问题，同时能形成足够的螺纹啮合长度，保证紧固后的抗拔脱强度。尺寸边界上，这款螺钉公称直径3.9mm，螺杆总长度38mm，头部直径大于螺杆直径约2.2倍，头部厚度控制在合理范围，既保证驱动槽的深度足够，又不会因为头部过高占用过多装配空间，适配表面有平整度要求、不允许螺钉头部突出过多的装配场景。在实际选型应用中，需要注意匹配的底孔直径控制在3.2mm到3.4mm区间，底孔过大易导致螺纹啮合不足、紧固后滑牙，底孔过小则会增大旋入扭矩，甚至出现螺钉拧断、基材变形的问题；针对不同硬度的基材，比如铝合金薄板、镀锌钢板、ABS硬质塑胶，可适当微调底孔尺寸，铝合金材质底孔可适当放大0.1mm，硬质塑胶底孔可缩小0.1mm，以获得最佳的紧固力矩和抗振动松脱性能。建模过程中需要重点还原螺纹牙型的真实轮廓，不能采用简化的贴图螺纹，否则在做装配干涉检查、紧固受力仿真时会出现数据偏差，头部的十字槽深度、槽型的锥角也要严格对应标准参数，保证后续生成的工程图能直接用于采购或者生产校验，盘头下方的过渡圆角也不能忽略，这个位置是螺钉应力集中的关键区域，圆角参数直接影响螺钉的抗扭断强度，在承受交变振动载荷的装配场景中，过渡圆角的加工精度会直接决定连接件的疲劳寿命。
