起重吊装用自锁式钢板吊钳结构设计

这款自锁吊具主要面向钢材仓储、钢结构加工、重型板材转运场景设计，是起重作业中夹持水平吊运钢板的核心配套部件，区别于普通卸扣、吊环的柔性吊装方式，它依靠结构自锁特性实现板材的无捆绑夹持，省去了人工穿绳、捆扎、拆索的工序，能大幅降低厚钢板、型钢构件吊装的辅助作业时长，在造船厂板材下料区、钢结构加工厂原料堆场、钢材市场装卸货位这类需要频繁转运扁平钢材的场景中适配性极强。

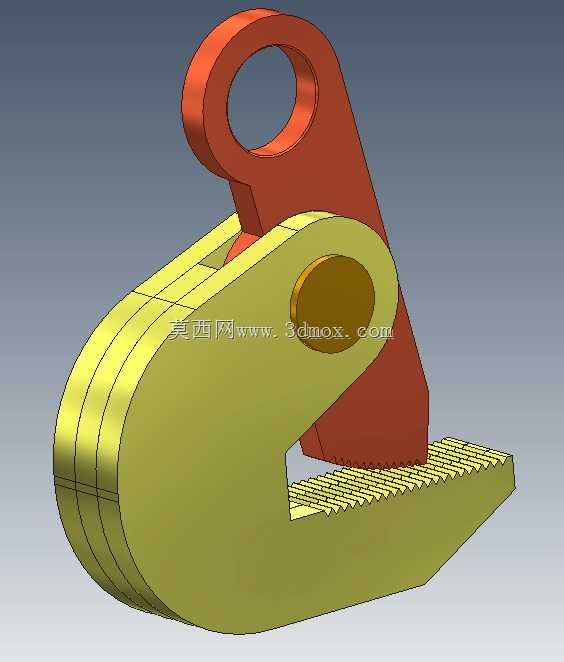

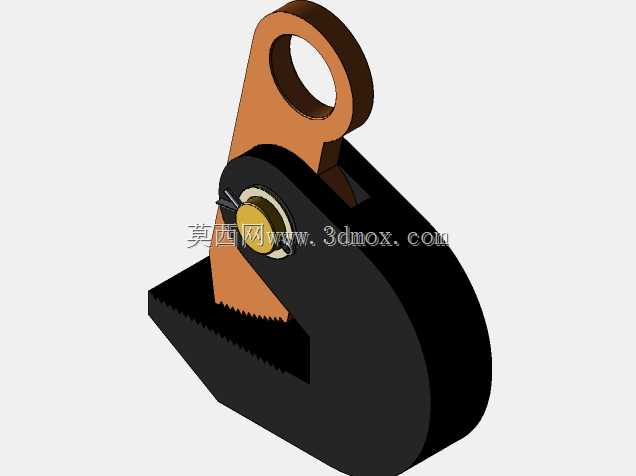

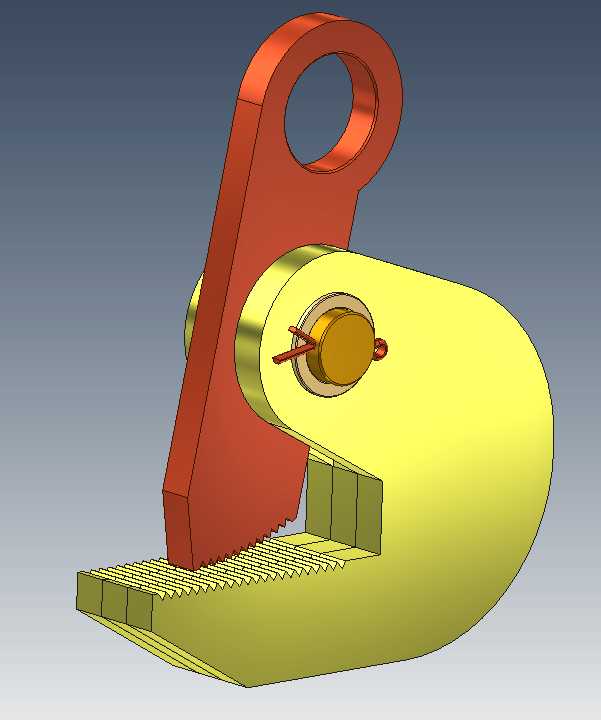

设计阶段优先考虑了吊装作业的防脱安全逻辑，钳体与吊臂通过销轴铰接，当上部吊环受向上的起吊拉力时，铰接结构会带动钳口产生向内的夹紧力矩，被吊板材重量越大，钳口的咬合力就越强，从结构原理上避免起吊过程中夹持松脱的风险；钳口咬合面加工有连续的锯齿形齿纹，齿尖做了小角度倒角处理，既可以咬入钢板表面氧化层增大摩擦系数，又不会过度损伤板材母材表面，适配普通热轧钢板、预处理钢板、型钢翼缘的夹持作业。销轴端部配套了开口销防脱结构，避免长期受载铰接销轴窜动脱出，铰接位置预留了润滑脂注油间隙，可定期加注润滑脂降低铰接副的磨损速率，延长吊具的重载使用寿命。

从安装边界来看，该吊具上部吊环的通孔直径为30mm，可适配直径28mm及以下的起重卸扣、吊钩直接连接，无需额外加工过渡连接件；整体外形尺寸控制在175mm×140mm×40mm区间，钳口最大开口量可适配40mm厚度以内的扁平钢材夹持，单台吊具可根据额定载荷成对或多台配套使用，配合平衡梁可实现大尺寸整张钢板的水平平稳吊运。设计过程中对钳体的受力路径做了针对性优化，吊臂采用变截面加厚结构，从吊环位置到钳口咬合端逐步过渡厚度，避免应力集中在铰接孔位置，钳体主体采用圆弧过渡外形，没有尖锐的外凸棱角，减少吊装过程中剐蹭作业人员、磕碰周边工件的风险。

在实际选型配套时，需要注意根据单次起吊的板材总重量配置对应数量的同规格自锁吊钳，保证每台吊钳的实际受载在额定载荷范围内，同时起吊前要确认钳口咬合位置距离板材边缘有足够的安全距离，避免板材边缘剪切力过大导致夹持失效；长期存放时需要在铰接位置、钳口齿面涂抹防锈油脂，避免锈蚀导致铰接卡滞、齿面摩擦力下降，影响后续使用的夹持可靠性。
