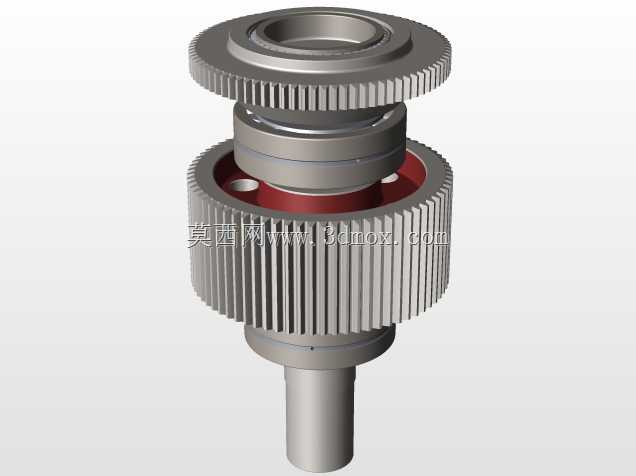

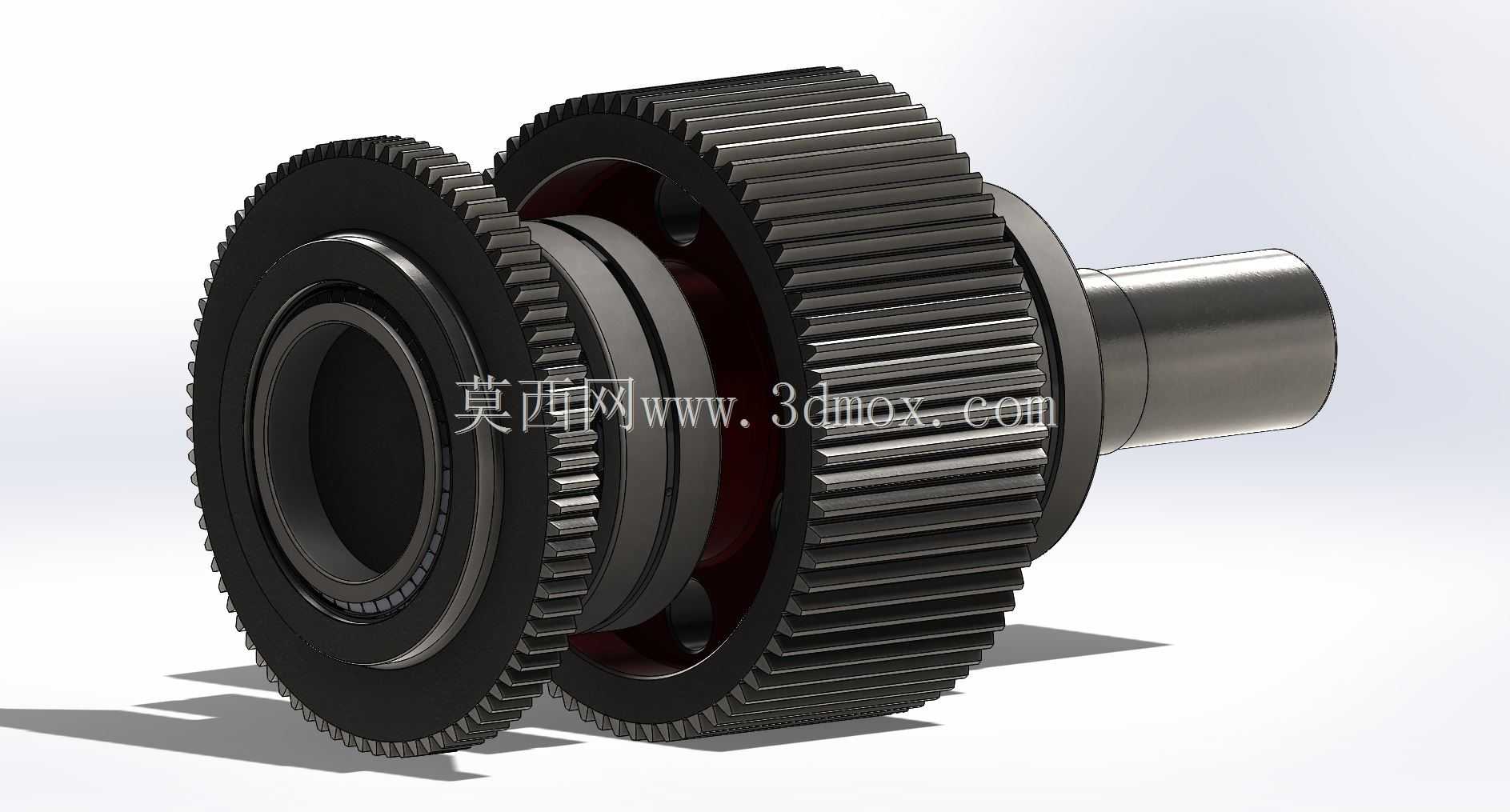

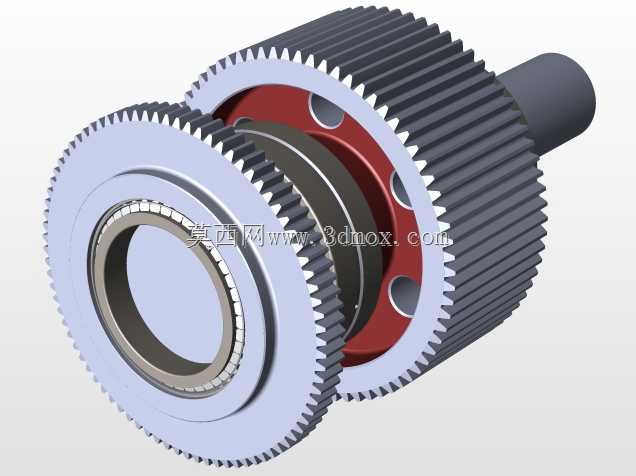

这套双联齿轮轴装配结构,常见于机床进给箱、汽车变速器、工业减速机这类需要多级变速传递扭矩的传动场景中,核心作用是在有限的轴向安装空间内实现两档不同传动比的动力输出,相比单齿轮搭配独立轴的结构,能大幅缩减传动系统的轴向尺寸,让整体传动箱结构更紧凑。从实际使用场景来看,这类组件多布置在传动箱的中间传动轴位置,输入端承接来自动力轴的扭矩,通过两个不同齿数、不同模数的齿轮分别与对应档位的从动齿轮啮合,切换啮合副即可改变输出转速与扭矩,适配设备不同工况下的动力需求,比如机床进给时需要大扭矩低转速,快移时需要高转速低扭矩,都能通过这类双联齿轮轴的档位切换实现。

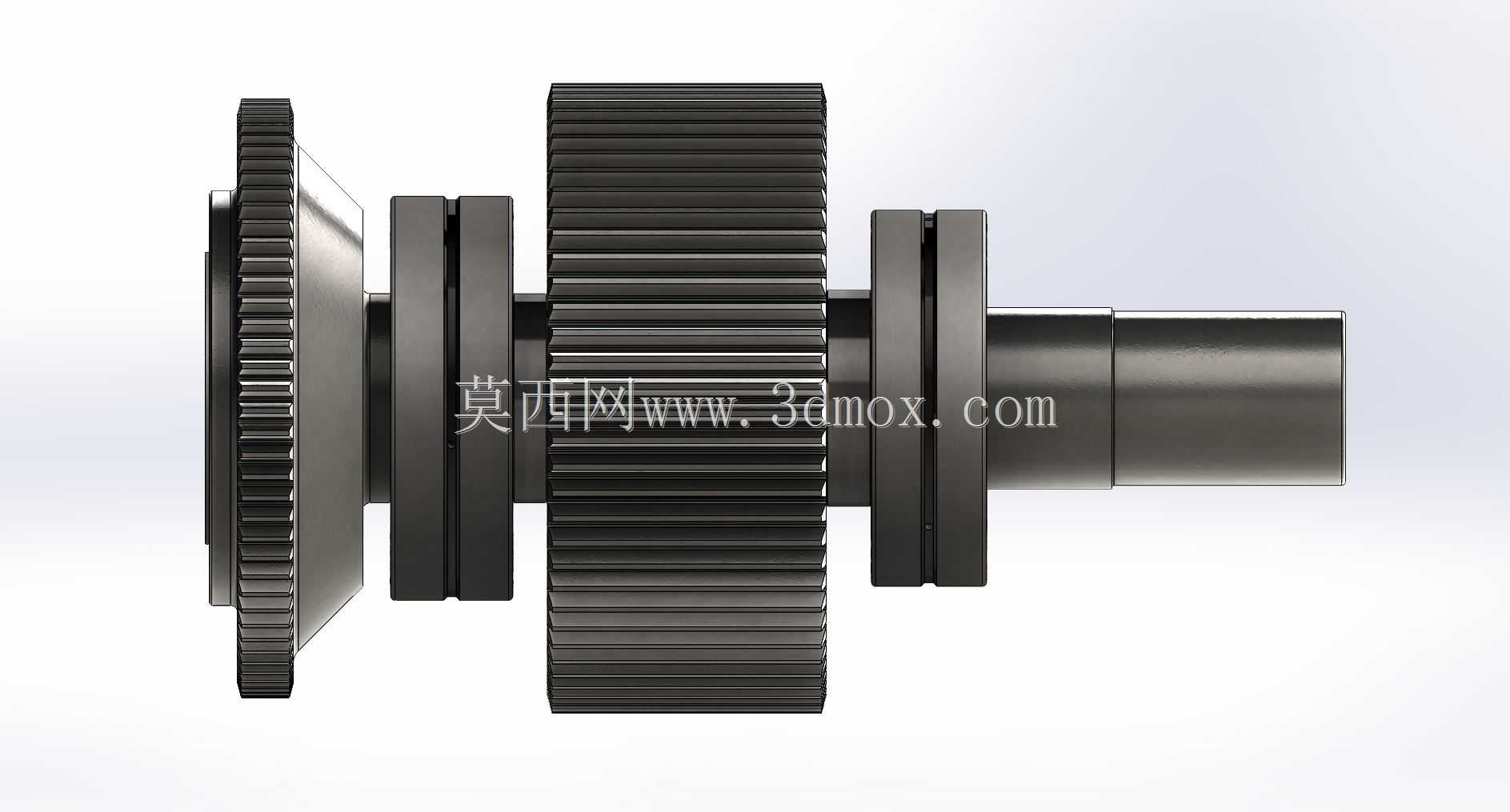

设计层面上,两个齿轮采用同轴一体化布置的思路,大直径齿轮靠近轴的支撑端,小直径齿轮布置在外侧,这样的排布能让大齿轮传递大扭矩时的径向力更靠近轴承支撑位置,减少轴的弯曲挠度,提升轴的刚性,避免重载下齿轮啮合偏载导致的齿面磨损加剧。轴身设计有多个台阶结构,不同台阶的直径差一方面用于齿轮、轴承的轴向定位,每个台阶的轴肩高度严格匹配对应安装零件的内孔倒角尺寸,保证零件安装到位后端面贴合无间隙,另一方面台阶过渡处都做了圆角处理,避免应力集中,在交变扭矩载荷下降低轴断裂的风险。

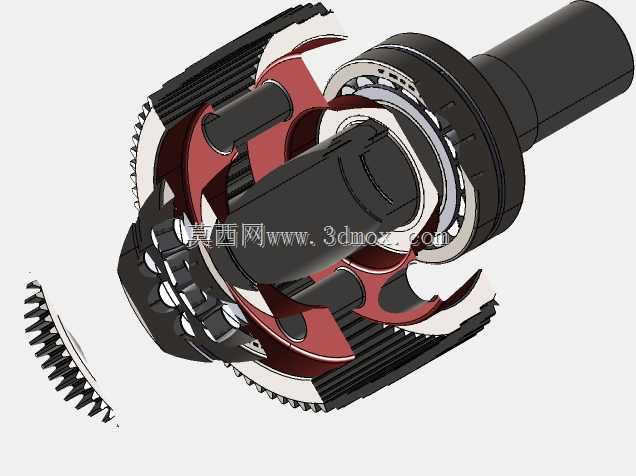

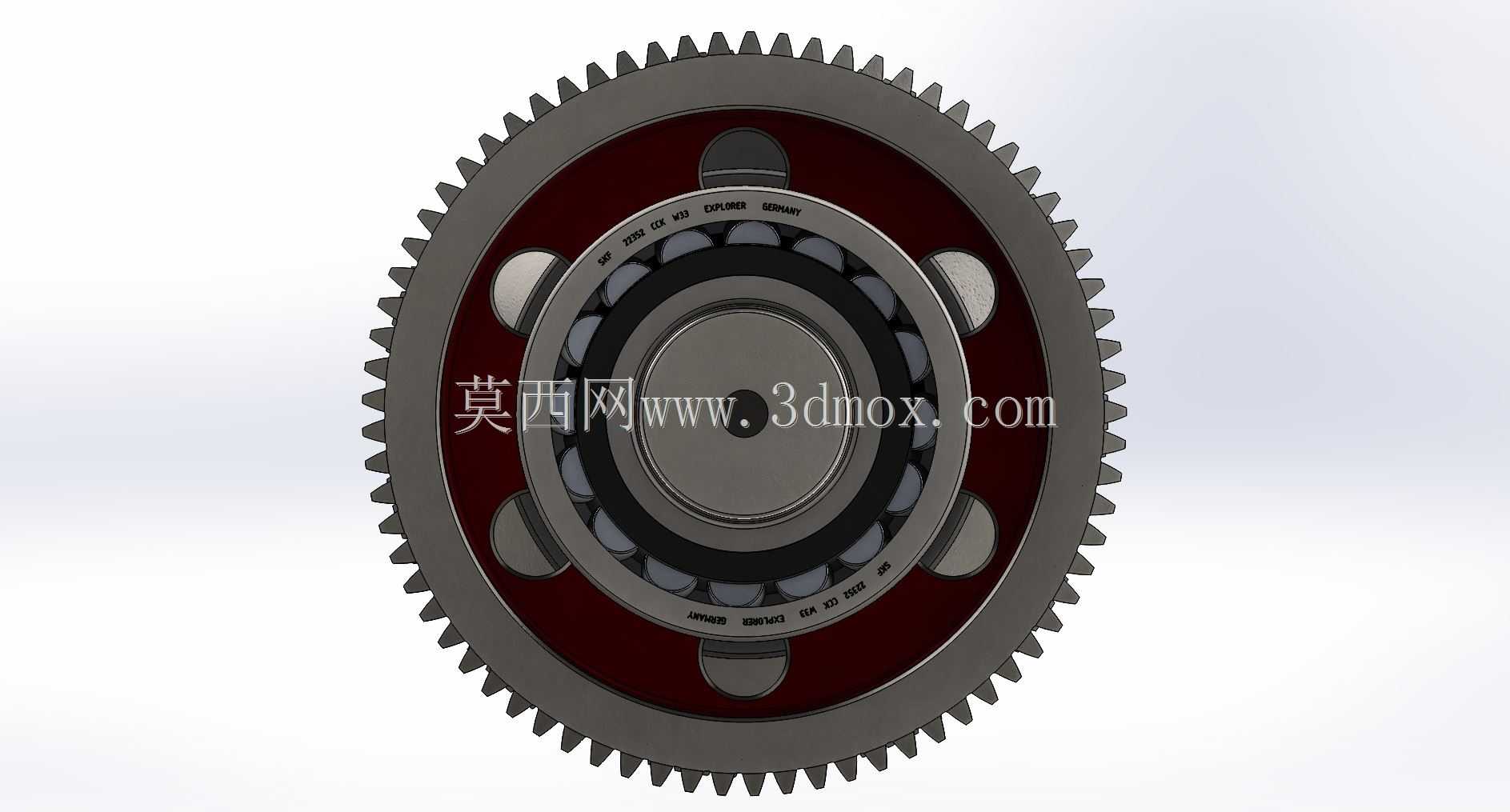

安装边界方面,轴的两端支撑位置匹配标准深沟球轴承的内孔尺寸,轴承安装位的轴颈公差采用过渡配合,保证轴承内圈与轴同步转动无相对滑动;齿轮与轴的配合段采用过盈配合加平键周向固定,能传递额定扭矩不发生打滑。齿轮的齿向修形量根据实际啮合时的轴变形量做了补偿,保证全齿宽啮合接触面积达到设计要求,减少局部点蚀失效的概率。实际装配时,需要先将内侧轴承压装到轴的对应台阶位置,再依次装入大齿轮、隔套、小齿轮,最后压装外侧轴承,整个装配过程不需要额外的轴向紧固件,依靠轴肩和轴承内圈的压紧力实现所有零件的轴向固定,装配工序简单,后期维护拆解也很方便,不需要破坏零件就能完成轴承或者齿轮的更换。
从功能特性来看,两个齿轮的齿面都做了硬化处理,齿面硬度满足长期重载啮合的耐磨要求,齿顶圆做了倒角处理,装配啮合时能顺利导入,避免打齿。轴的输出端设计有标准的轴伸结构,可通过联轴器或者连接法兰对接后续的执行部件,输入端的轴颈可安装同步带轮或者输入齿轮,对接动力源。整个组件的轴向尺寸经过优化,两个齿轮之间的隔套宽度经过精确计算,保证两个齿轮分别与对应从动齿轮啮合时,不会发生干涉,同时轴向窜动量控制在允许范围内,避免换挡时出现挂档不到位或者脱档的问题。
