汽车悬架螺旋弹簧阻尼减震器结构

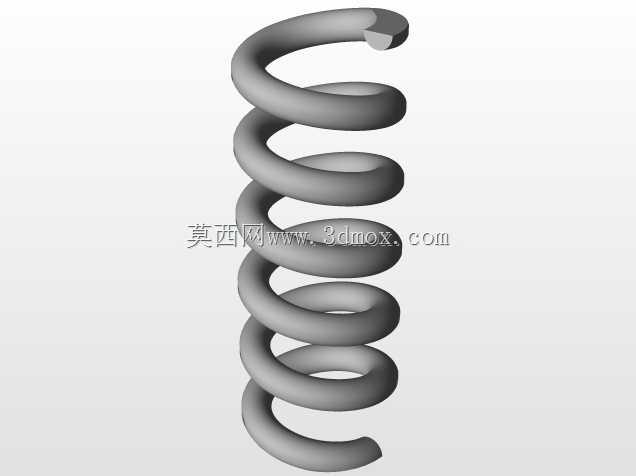

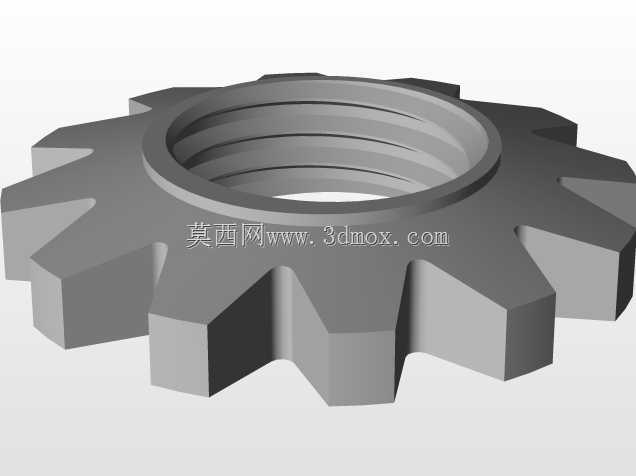

该阻尼减震结构主要配套乘用车辆悬架系统使用，在车辆行驶过程中承担滤震、缓冲的核心作用，可将路面颠簸传递的冲击动能转化为阻尼热能耗散，避免车架与车身产生无规则的往复弹跳，既能够提升驾乘人员的乘坐舒适度，也可保证车轮与地面的有效附着力，强化车辆行驶过程中的操控稳定性，避免转向、制动动作受车身弹跳干扰出现执行偏差。从结构设计逻辑来看，该减震单元采用阻尼芯与螺旋弹簧同轴集成的布局，阻尼芯作为核心承载部件，上端设置带安装孔的连接基座，用于对接车身悬架塔顶的安装位，下端设置带通孔的连接吊耳，用于固定在转向节或下摆臂对应位置，上下安装位的同轴度公差控制在合理区间，可避免安装后出现偏载磨损，延长部件使用寿命。螺旋弹簧套设在阻尼芯外侧，上下两端分别抵靠在阻尼芯的限位支撑盘上，弹簧的螺距、线径经过匹配调校，可承担车身的垂直载荷，同时配合阻尼芯的阻尼力输出，避免弹簧出现多余的往复震荡。阻尼芯上部设置的波纹防尘套，可阻挡行驶过程中飞溅的泥沙、水渍进入阻尼芯的运动副区域，避免密封件被硬质颗粒划伤出现漏油失效的问题，中部的限位挡盘可限制弹簧的最大压缩行程，避免车辆经过大幅颠簸路面时弹簧被压并导致阻尼芯触底，造成结构硬冲击损伤。在安装边界设计上，上下安装孔的孔径、孔距匹配主流紧凑型乘用车辆的悬架安装尺寸，整体压缩行程与拉伸行程的参数设定适配城市铺装路面与轻度非铺装路面的行驶需求，无需额外改动周边悬架结构即可完成替换装配。建模过程中对弹簧的螺旋升角、阻尼芯的各段轴径、防尘套的褶皱伸缩量都做了等比例还原，各部件的装配间隙符合实际生产装配的公差要求，既可以作为车辆悬架结构教学的演示模型，也可作为非标减震部件设计的参考蓝本，帮助结构设计人员快速理清同轴式弹簧阻尼减震器的装配关系与受力传递路径，在进行同类型产品设计时，可直接参考该结构的布局逻辑，根据实际载荷需求调整弹簧刚度、阻尼系数以及安装位尺寸，缩短前期方案论证的周期。
