重型叉车本体结构三维设计方案

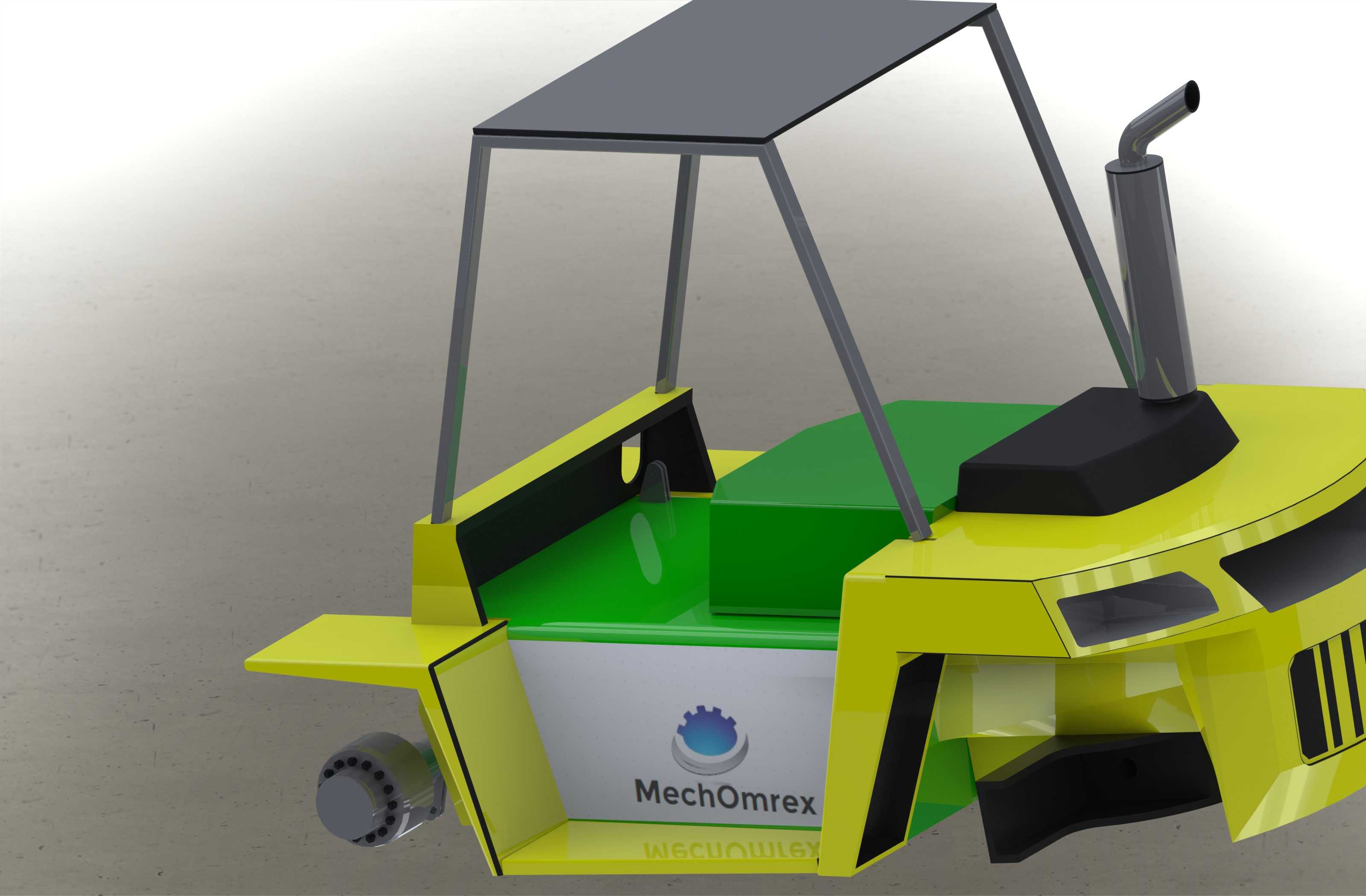

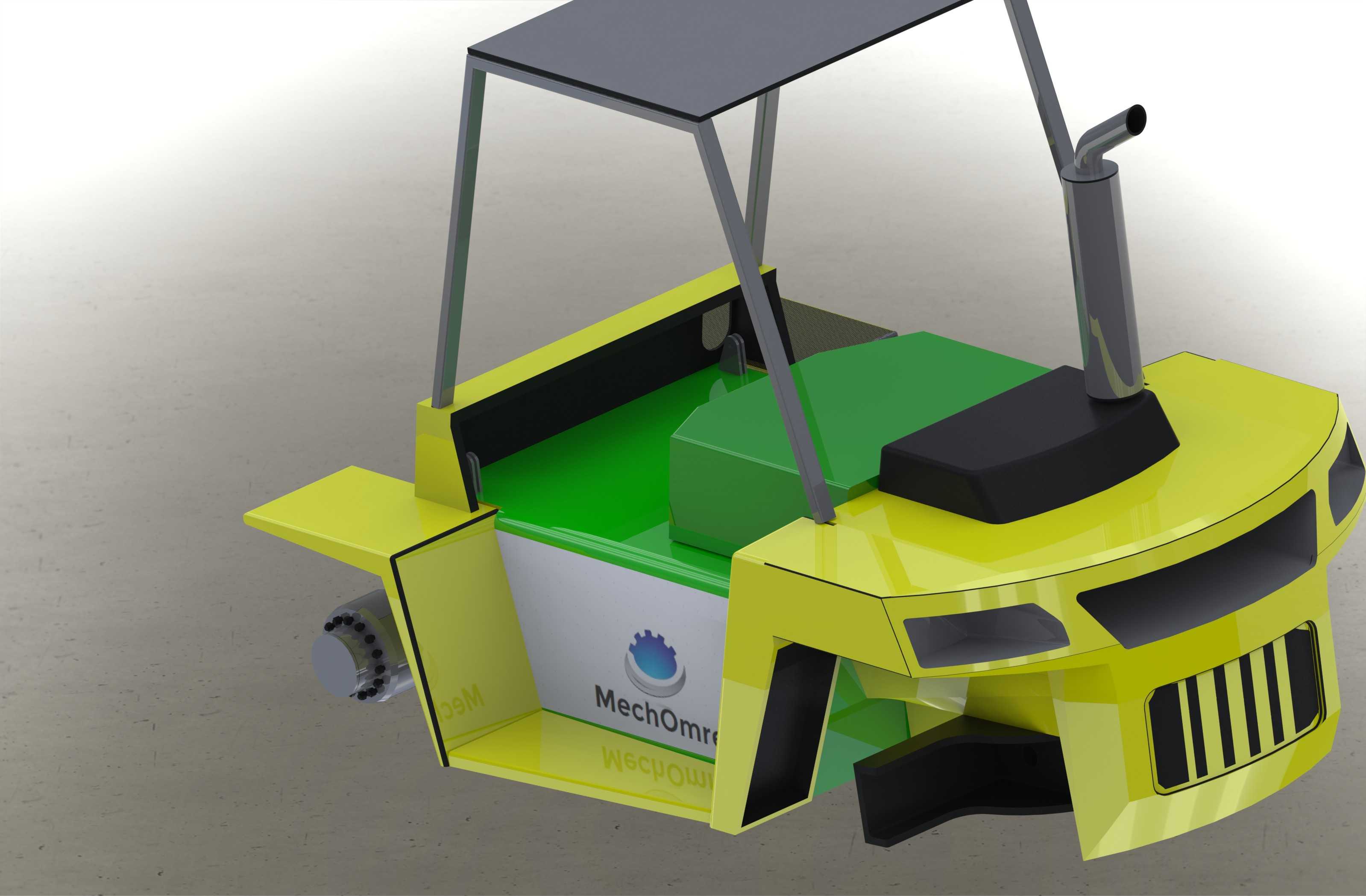

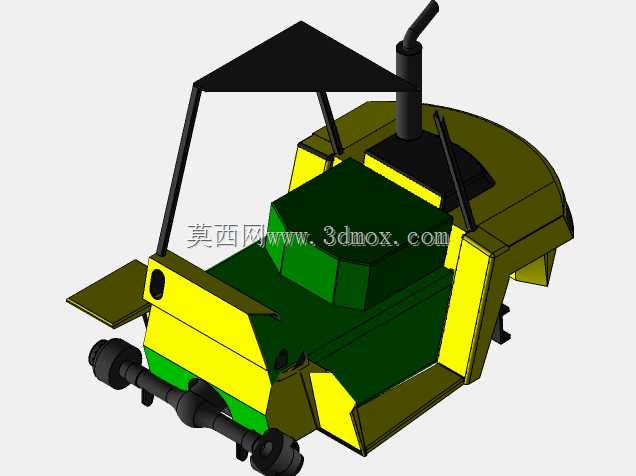

这款重型叉车本体的结构设计，首先围绕厂区重载物料转运的核心场景展开，常见于钢材仓储、重型零部件加工车间、港口堆场这类需要承载大吨位货物的作业环境，区别于普通轻型仓储叉车，其本体结构的刚性冗余设计是核心考量点。从实际作业用途来看，该本体作为叉车的核心承载基体，需要承接门架安装、动力总成固定、驾驶室防护、配重集成、转向桥与驱动桥的装配衔接，所有外部作业载荷最终都会传递到本体结构上，因此设计阶段对受力路径的梳理格外关键。设计思路上优先采用框架式箱型焊接结构，主体承载梁选用厚壁矩形型钢拼焊，在门架安装支座、转向桥铰接位、驱动桥固定座这几个应力集中区域，额外增设了加强筋板与局部加厚衬板，避免长期交变载荷下出现结构疲劳开裂。外形尺寸方面，本体宽度适配1.8米标准厂区通道通行需求，整体长度预留了后部配重块的安装空间，顶部防护架的高度满足2.2米常规车间限高要求，同时防护架采用倾斜式立柱设计，既保证驾驶员上下车的操作空间，也能在高空坠物时将冲击力分散到本体两侧的主纵梁上。安装边界的处理上，动力舱区域预留了发动机、液压泵站、排气系统的装配间隙，侧面开设的检修口可以直接覆盖到液压滤芯、燃油加注口的日常维护位置，不需要额外拆解外围护板；前部的门架安装面做了同轴度定位止口，保证门架起升时的垂直度偏差控制在允许范围内，避免货叉偏载带来的额外磨损。车身覆盖件采用分块式设计，侧翼的护板可以单独拆卸，方便后期对车轮、制动管路的检修作业，排气系统的走向沿本体右侧立柱排布，远离驾驶员操作区域，避免高温尾气对作业人员造成影响。本体底部预留了液压管路、电气线束的走线槽，所有过孔位置都设置了橡胶护圈，防止长期震动磨损管线外层，同时走线槽的位置高于底盘最小离地间隙，避免厂区内碎石、凸起路面对管线造成刮碰。在配重衔接位置，本体后部设计了嵌入式的配重安装定位槽，配重块通过螺栓与本体后端面刚性连接，保证满载起升时整车的纵向稳定性，不会出现前倾失稳的风险。驾驶室区域的安装平面做了减震垫安装位，能够过滤作业时底盘传递上来的震动，提升长时间作业的操作舒适度，操作踏板、方向盘的安装支座都直接集成在本体前部的加强结构上，避免长期踩踏出现支座变形的问题。
