桥梁施工用KM-2路缘石安装定位工装

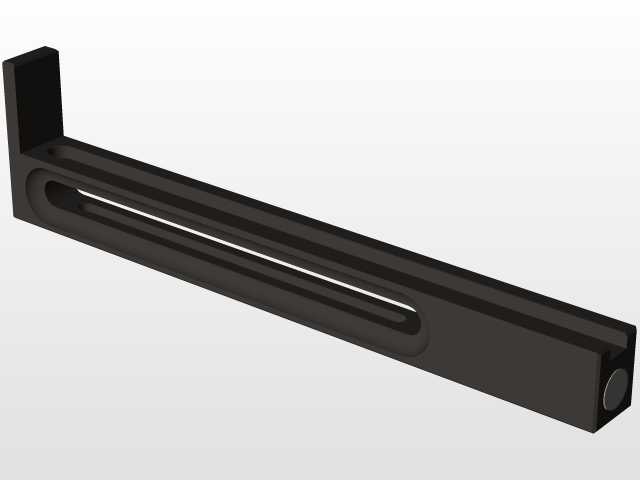

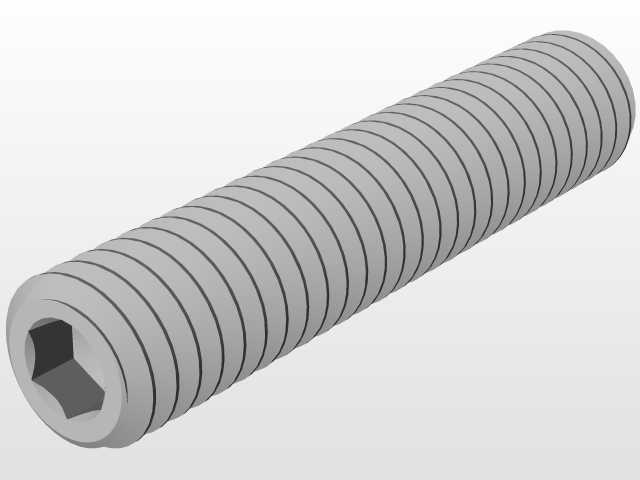

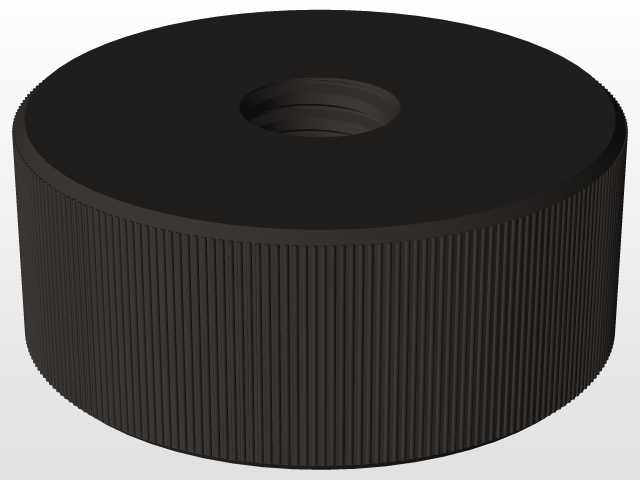

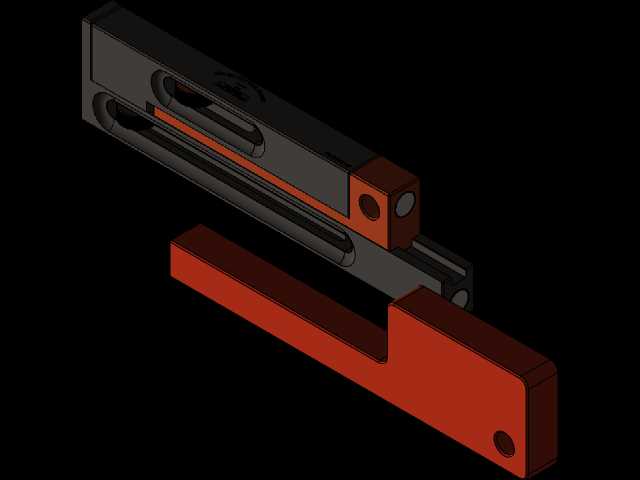

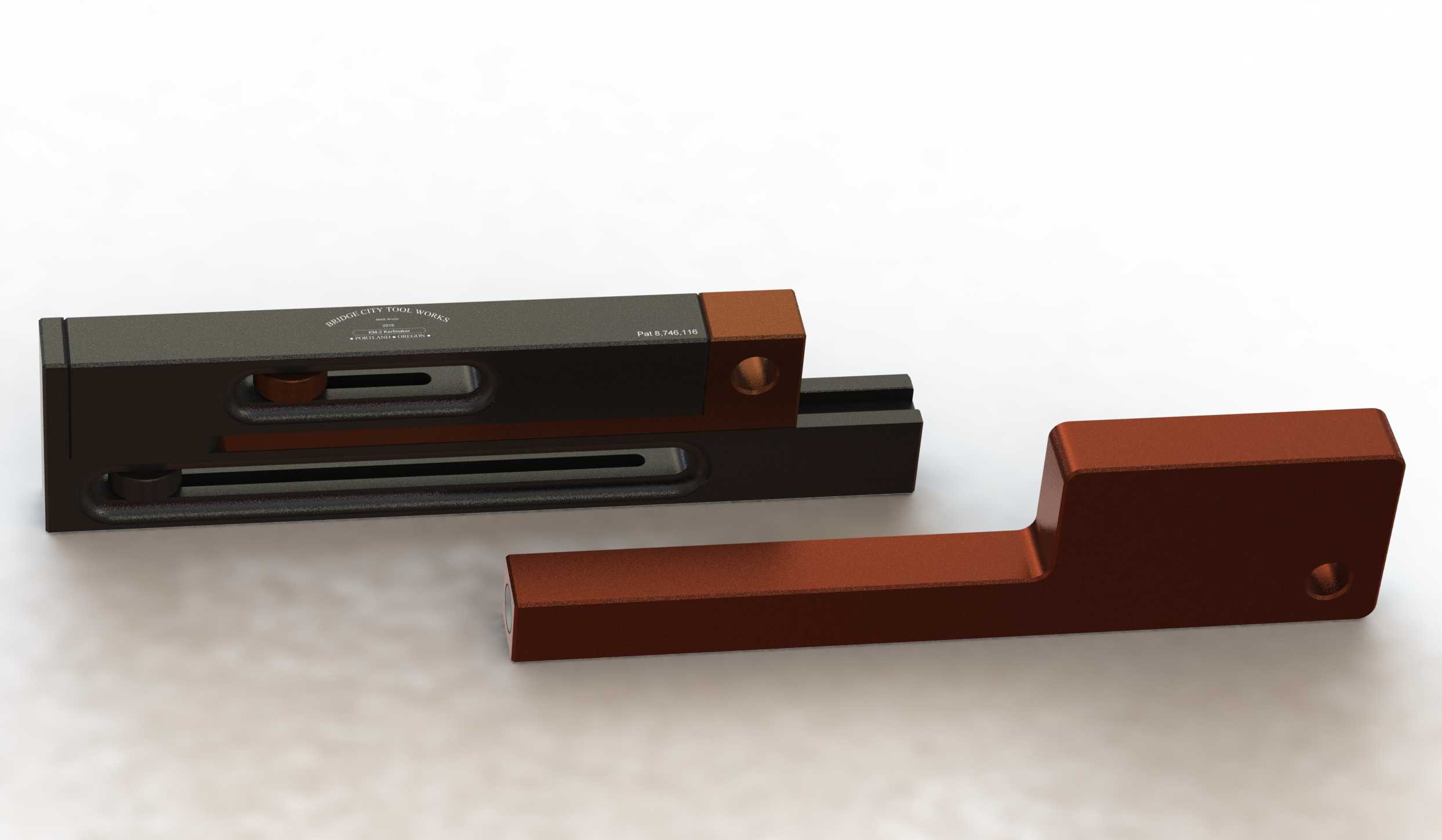

在市政道路与桥梁附属结构施工环节，路缘石的安装精度直接影响路面边缘线形顺直度、排水坡度合规性以及后续沥青摊铺的边界规整度，传统人工挂线调平的作业方式，往往受人为操作误差、基准线扰动等因素影响，出现相邻块错台、缝宽不均、线形偏移等问题，后期返工调整不仅耗费人工，还容易造成路缘石边角磕碰破损。这套KM-2路缘石安装定位工装，正是针对现场施工的实际痛点设计，可在路缘石铺设过程中提供稳定的定位基准与夹持力，无需反复拉设辅助基准线，单人即可完成单块路缘石的位置校准与临时固定，大幅降低现场作业的劳动强度。从结构设计来看，工装采用分体式滑动配合结构，固定端带有水平校准泡，可直接贴合已铺设完成的路缘石顶面作为基准面，滑动夹持臂可根据不同厚度的路缘石调整伸出长度，夹持接触面做了防滑耐磨处理，避免定位过程中出现滑移偏差。设计阶段充分考虑了现场的复杂工况，整体采用高强度合金材质制作，主体结构做了发黑防锈处理，滑动导轨间隙控制在0.1mm以内，既保证滑动调节的顺畅性，又不会因间隙过大导致定位精度丢失。工装的水平基准面平面度公差控制在0.05mm/m，可直接作为路缘石顶面高程的校准基准，配合现场高程控制点使用，可将路缘石安装的顶面高程偏差控制在2mm以内，相邻块错台偏差控制在1mm以内，完全满足市政道路与桥梁工程的施工验收规范要求。从安装边界来看，工装的固定端底座宽度适配常规100-200mm厚度的路缘石夹持需求，滑动臂的最大调节行程可达150mm，可覆盖市面上绝大多数混凝土路缘石、石材路缘石的安装定位需求，工装整体重量控制在2kg以内，现场作业人员可单手携带操作，无需额外配套动力源或辅助安装配件。在桥梁防撞护栏底座与路缘石同步施工的场景下，该工装还可配合模板定位使用，将路缘石的线形基准直接传递至模板安装环节，减少多工序交叉作业的基准转换误差。实际作业过程中，操作人员只需将工装固定端卡在已铺设完成的路缘石上，调整水平泡至居中位置，滑动夹持臂抵住待安装路缘石的侧面与顶面，即可快速确定待安装块的平面位置与顶面高程，临时固定后即可进行勾缝作业，无需额外人员辅助扶块校准，相比传统作业方式可提升近60%的安装效率，同时大幅降低人为操作带来的精度偏差。工装的边角位置均做了圆弧过渡处理，避免现场搬运、操作过程中磕碰划伤作业人员，滑动部位设置了防尘挡片，可阻挡施工现场的砂石、灰尘进入导轨配合面，延长工装的现场使用寿命，减少日常维护的工作量。
