带高低压压力表的复古式管路面板

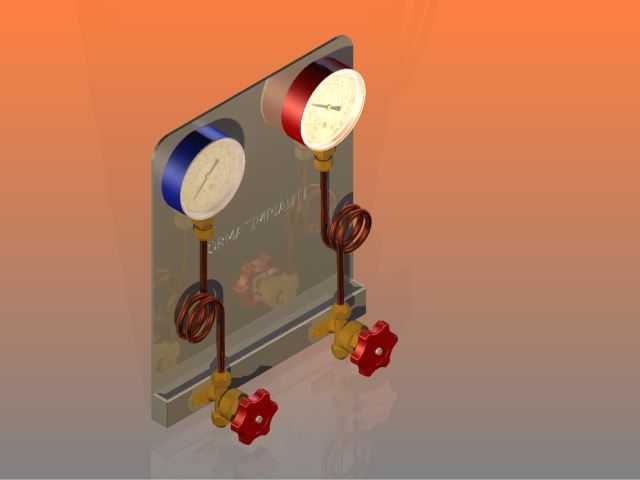

这类带高低压压力表的老式面板，常见于小型液压试验台、老式气动调压工位、实验室气路终端以及早年的小型工业供气供水支路，核心作用是在同一安装面上集成压力显示与通断调节功能，操作人员无需分散查找阀件与表具，站在工位正面即可完成压力读取、管路开闭的操作，大幅降低工位操作的动线长度。从结构设计来看，面板采用薄金属板折弯成型，底部预留折边安装位，可直接通过螺栓固定在工位支架或者设备侧壁上，安装时仅需预留对应管路穿接的后方空间，无需额外做阀组的独立固定支架，整体安装边界紧凑，适合空间局促的老旧设备改造或者小型试验装置搭建。两个压力表分别对应高压、低压检测回路，表体通过铜质缓冲盘管与下方的截止阀连接，缓冲盘管的作用是缓冲管路内的流体压力脉动，避免瞬时压力冲击直接作用于压力表簧管，延长表具的使用寿命，同时盘管的弯折造型也适配老式工业设备的外观风格，和整体复古的工业质感匹配。下方的手轮式截止阀采用红色星形手轮，手轮的防滑齿结构方便操作人员带劳保手套操作，阀件的进出口分别对接后方来液/来气管路与上方的压力表缓冲管，阀杆处的密封结构可在长期带压工况下减少渗漏风险。设计时将两个阀件的安装孔位、压力表的固定孔位在面板上做同轴对位处理，装配时可从面板后方依次穿接阀件、盘管、压力表，正面仅露出表具表盘与手轮操作端，既保证了正面操作面的整洁，也让管路连接部分全部隐藏在面板后方，避免外部磕碰损伤连接管路。这类面板的尺寸设计通常适配常规工业工位的操作高度，压力表的表盘朝向正对操作人员站立视角，无需侧身或者低头即可清晰读取表盘刻度数值，手轮的安装高度刚好在操作人员手部自然下垂抬起的舒适操作区间，长时间操作也不易产生疲劳。在实际应用场景中，这类集成面板可直接作为小型压力检测回路的终端单元，无需单独采购阀组、表具、安装板进行二次拼装，减少现场装配的工作量，同时统一的安装基准也能避免零散安装带来的管路应力错位问题，降低后期管路渗漏的概率。面板的金属基材可根据使用工况选择普通碳钢喷塑或者不锈钢材质，适配不同的流体介质腐蚀防护需求，缓冲盘管的管径与长度也可根据实际压力等级做适配调整，保证压力缓冲效果的同时不影响压力检测的响应速度。
