市政排水用抱箍式固定卡具结构设计

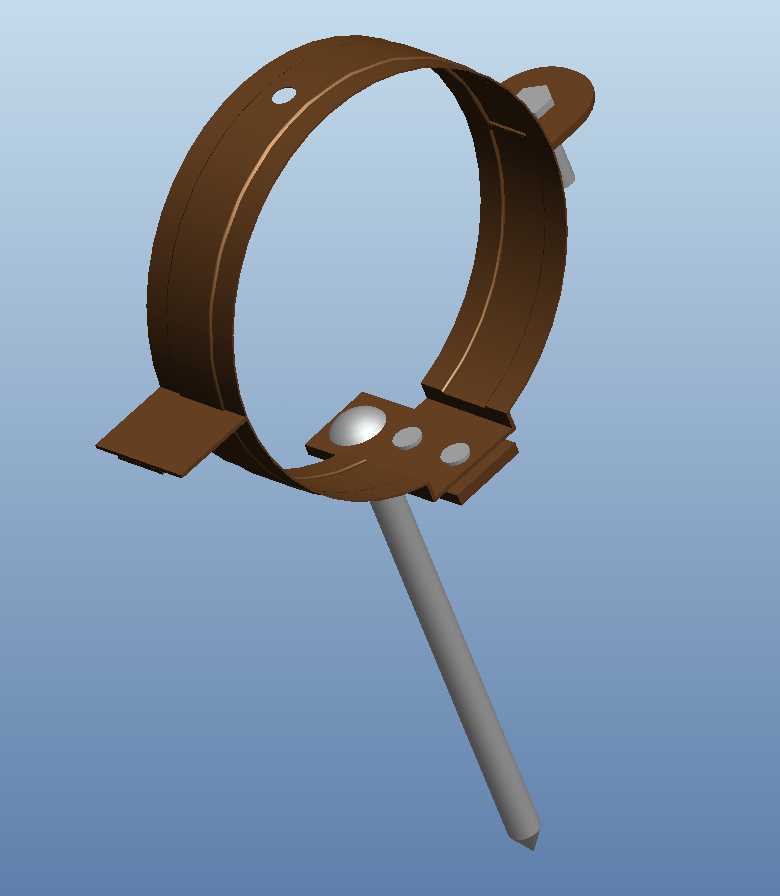

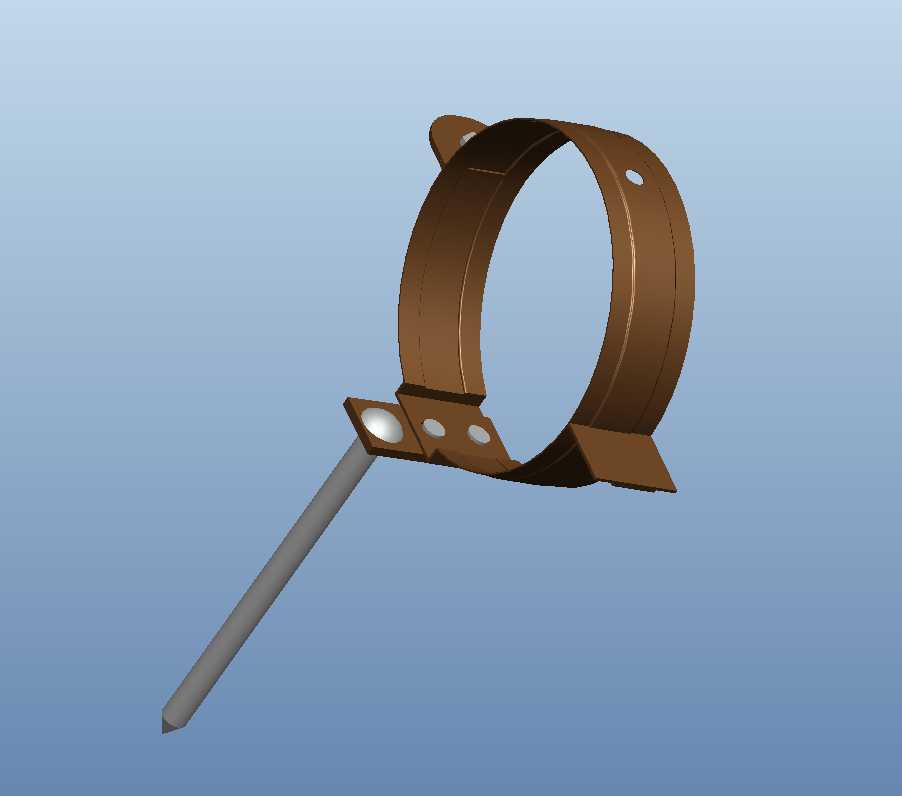

这类抱箍式固定卡具主要应用在市政排水沟配套构件的安装场景中，核心作用是将排水沟带体与配套的锚固杆件牢固连接，避免排水构件在长期受水流冲刷、地面荷载挤压时出现移位、脱落问题，保障排水系统的结构稳定性。从结构设计逻辑来看，整体采用环形抱合的主体结构，环形带体采用等宽薄带构型，带体上预留的多个定位孔一方面用于适配不同外径的安装对象，通过调整抱合的锁紧位置实现一定范围内的尺寸适配，另一方面也可配合铆钉或螺栓完成带体自身的锁合固定，避免抱合后出现松脱。带体上延伸出的三个片状支耳分别承担不同功能：两个对称分布的支耳带冲压成型的定位凹点，用于锁紧时的咬合定位，增大接触摩擦力，防止锁紧后带体出现周向滑动；单侧伸出的加长片状支耳用于贴合安装基面，在安装时可先通过该支耳预定位卡具位置，降低现场安装的对位难度。配套的锚固杆件采用直杆带尖端的构型，尖端设计可直接刺入土层或预制安装基座的预留孔中，无需额外加工复杂的安装孔位，杆体与抱箍主体采用铆接固定，连接位置可承受一定的径向拉力，满足户外排水设施的抗拔要求。在安装边界设计上，抱箍的开合角度预留了足够的操作空间，现场安装时无需完全拆分带体，只需松开锁合位置的紧固件即可将带体套在待固定的排水构件外侧，调整到合适位置后锁紧即可完成固定，大幅降低现场施工的操作复杂度。尺寸设计上，环形主体的内径适配常规排水沟配套带材的外径尺寸，带体厚度经过受力校核，可承受长期户外环境下的温度形变、土壤挤压应力，不会出现带体断裂或过度形变导致的固定失效。支耳的弯折角度经过优化，贴合安装面时可保证整个卡具的受力方向与锚固杆件的受力轴线重合，避免长期受力后出现应力集中导致的部件损坏。这类卡具的结构没有多余的复杂构型，所有冲压、弯折特征都适配常规五金冲压加工工艺，量产时加工效率高，成本可控，同时所有棱角位置都做了钝化处理，避免现场安装时划伤施工人员，也能减少安装后对排水构件表面的防腐层造成刮损，延长整套排水设施的使用寿命。
