往复式动力转换用钢制曲轴结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:254970
  • 往复式动力转换用钢制曲轴结构设计
  • 往复式动力转换用钢制曲轴结构设计

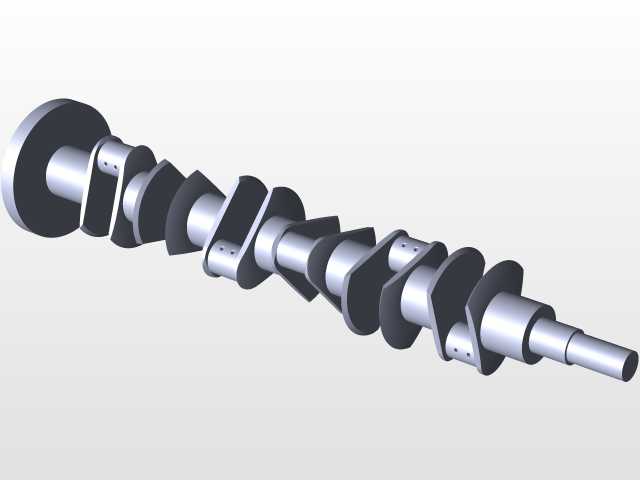

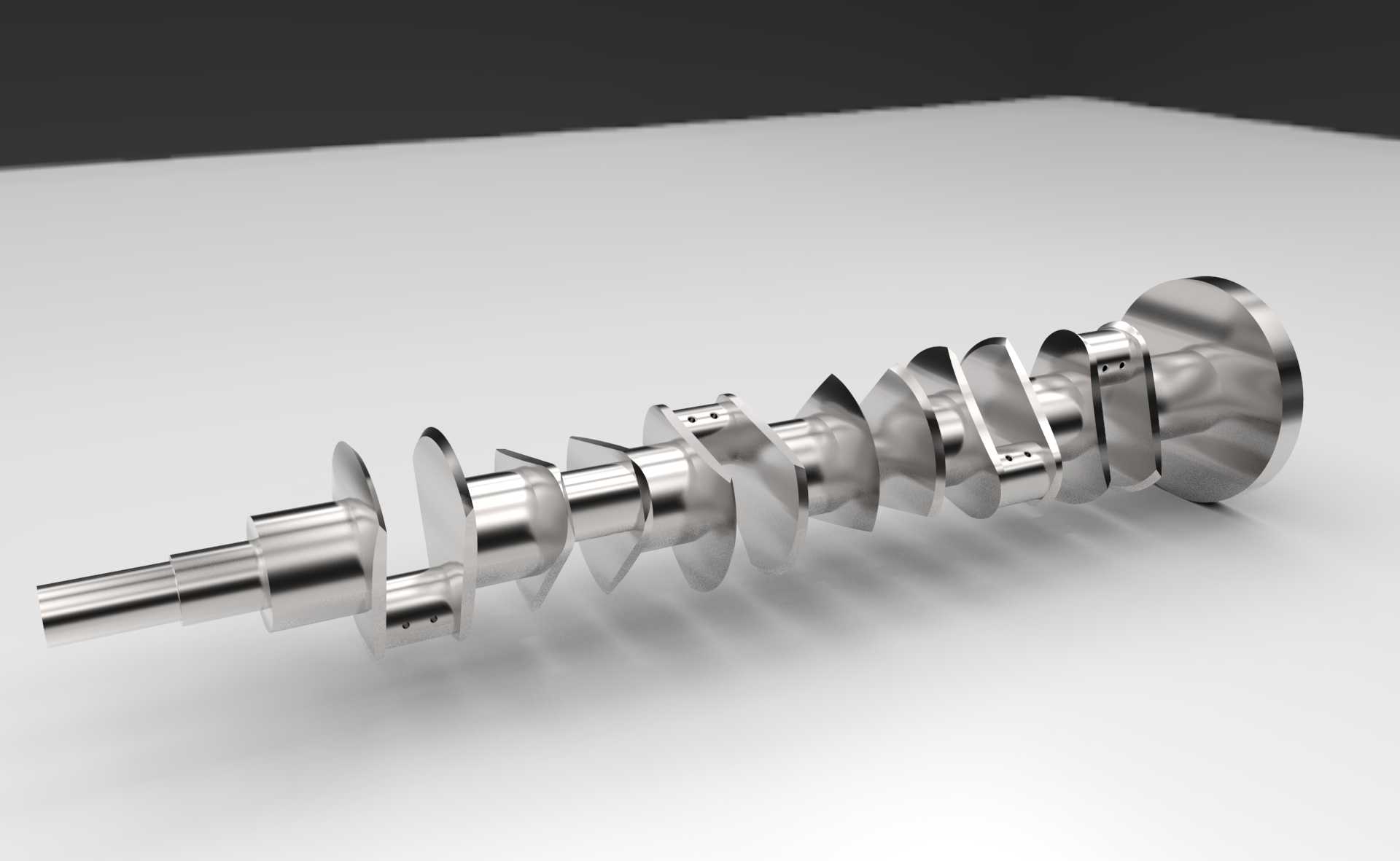

在往复式动力机械的核心传动链路中,曲轴是承担运动形式转换的核心承载构件,其结构合理性直接决定整套动力单元的运行稳定性与服役寿命。这款曲轴的结构设计围绕往复直线运动到旋转运动的转换需求展开,整体采用多曲拐沿轴向错落排布的结构形式,各曲拐的相位角严格对应动力缸的做功顺序,能够将多个活塞组件传递的交替往复推力,平顺转化为输出端的连续旋转扭矩,同时可将旋转端的动力反向传递给活塞组件,完成进气、压缩、排气冲程的动作驱动。从实际应用场景来看,这类结构的曲轴广泛适配小排量往复式内燃机、往复式压缩机、柱塞泵等需要实现往复与旋转运动互换的设备,在动力输出端需要匹配飞轮结构来储存做功冲程的冗余能量,抵消非做功冲程的阻力波动,保证输出转速的均匀性。设计过程中,各主轴颈与连杆轴颈的同轴度、圆柱度公差需要严格控制,轴颈表面需预留足够的精加工余量,满足后续磨削、表面强化处理的工艺要求,轴颈与曲拐的过渡位置采用大圆角过渡结构,避免应力集中导致的疲劳断裂问题,这也是曲轴在长期交变载荷下保持结构强度的关键设计细节。安装边界层面,曲轴的各主轴颈需要与缸体上的主轴承座一一对应配合,轴向通过止推片限定窜动间隙,连杆轴颈与连杆大头轴承配合,前端预留带轮、正时齿轮的安装定位结构,后端设置飞轮连接的法兰与定位止口,所有配合面的尺寸公差、形位公差都需要满足对应配合等级的要求,保证装配后运转无卡滞、动平衡精度达标。选材上采用钢质冲压成型的基体结构,相比铸铁材质曲轴具备更优的抗冲击韧性,能够承受更高的爆发压力与瞬时载荷冲击,适配载荷波动较大的动力工况。曲拐的配重结构与轴颈一体成型,能够在运转过程中平衡活塞连杆组的往复惯性力与曲拐自身旋转产生的离心力,降低整机运转过程中的振动与噪声,减少轴承位置的附加载荷。在实际装配调试环节,需要对完成加工的曲轴进行动平衡测试,根据测试结果在配重块的指定位置去除多余材料,将不平衡量控制在设计允许范围内,避免高速运转时产生异常振动损坏配套部件。油道设计沿曲轴轴向与径向贯通,能够将主轴承位置的压力润滑油输送到各连杆轴颈位置,为相对运动的摩擦副提供持续润滑,同时带走摩擦产生的热量与磨屑,保证运动副的长期可靠运行。
