直列四缸汽车发动机曲柄连杆机构结构

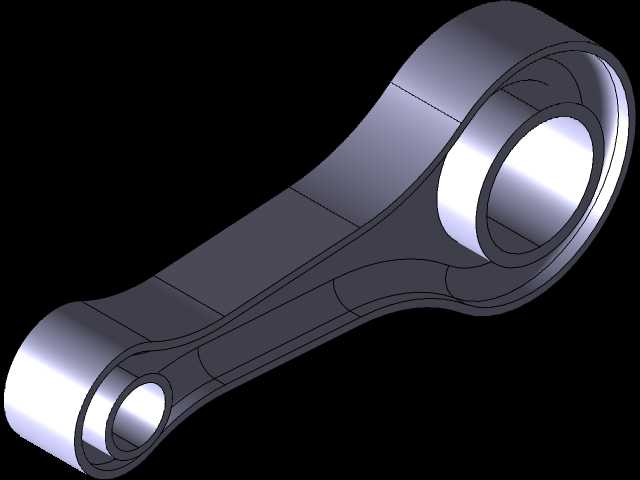

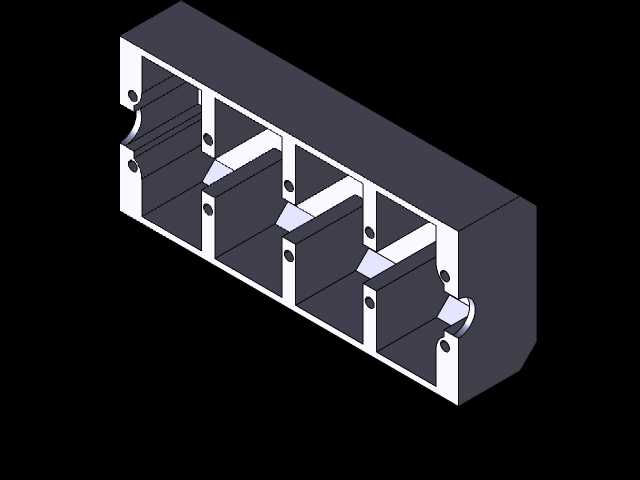

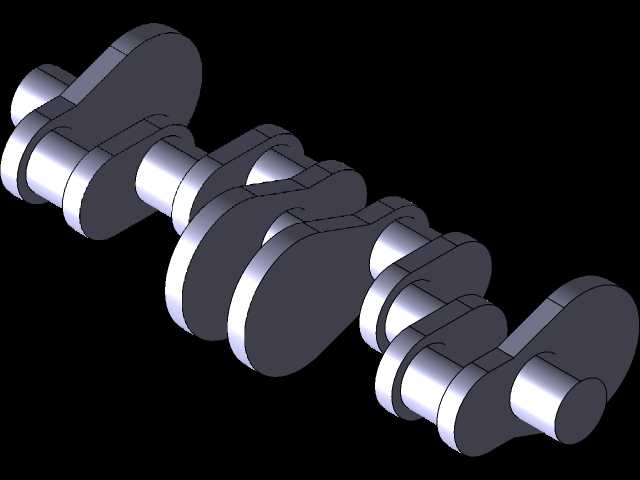

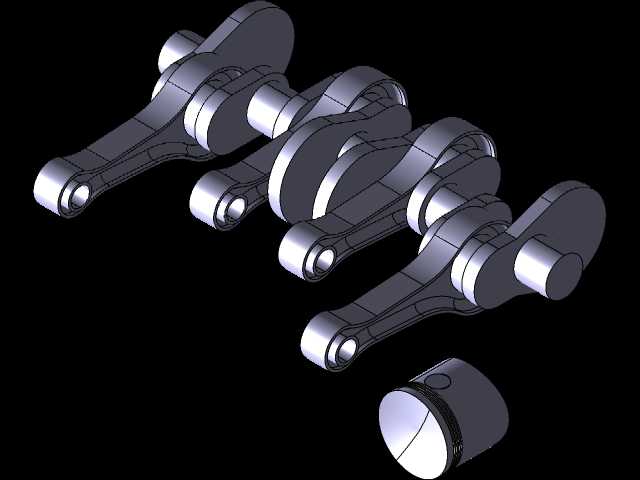

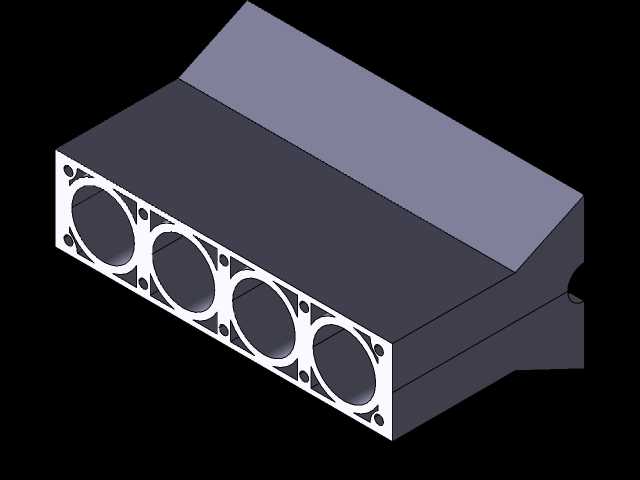

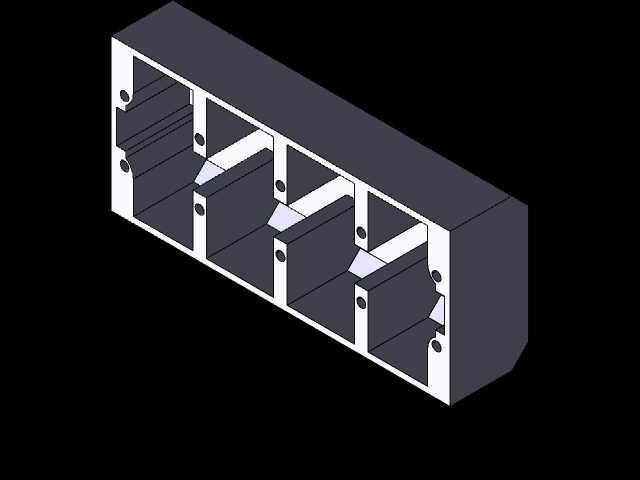

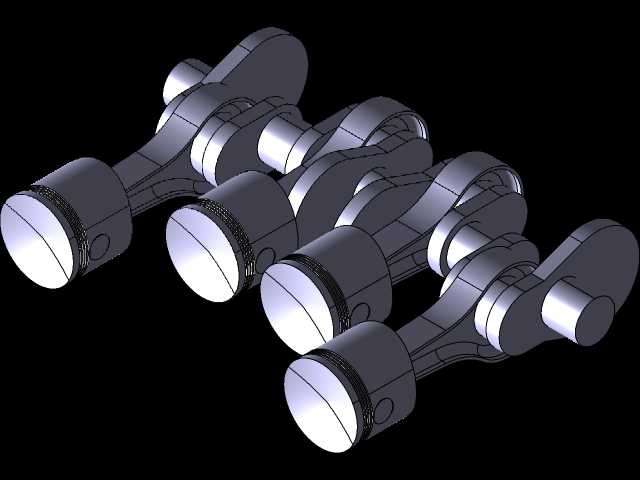

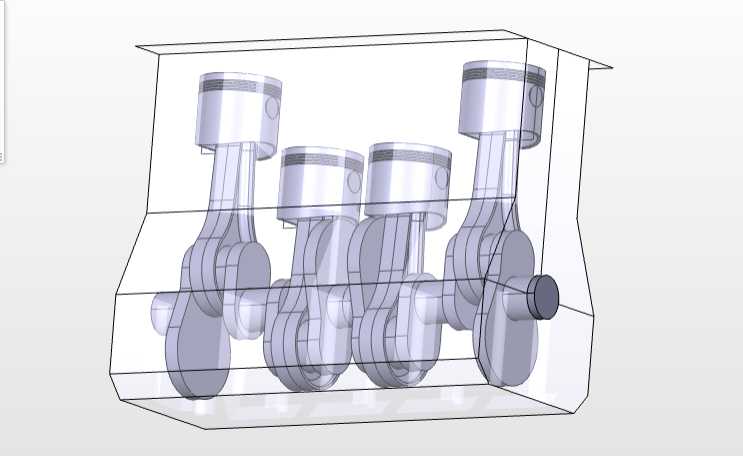

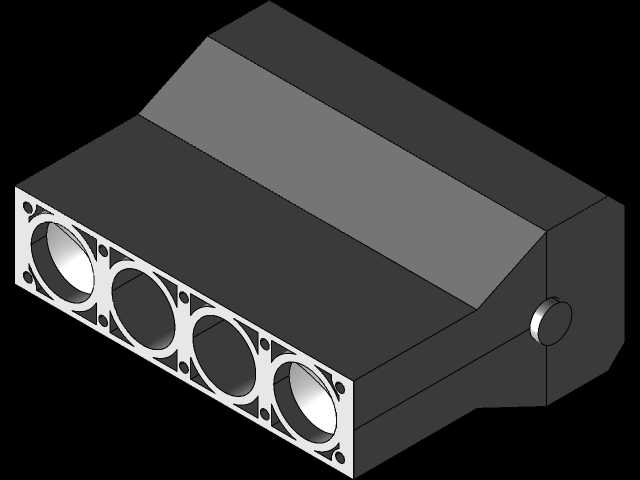

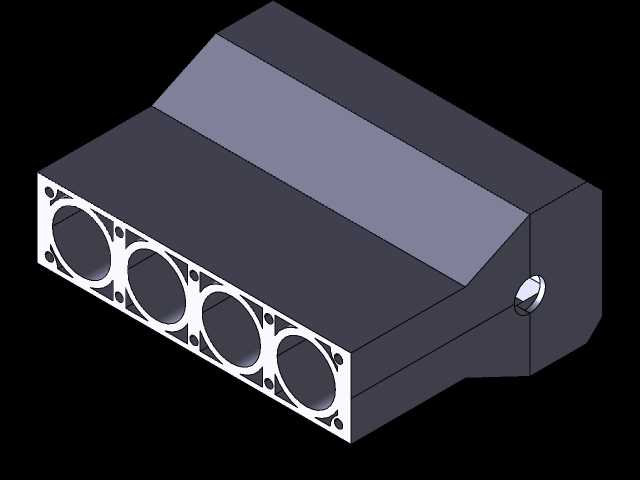

这套结构聚焦内燃机核心做功单元的装配关系还原，覆盖活塞、连杆、曲轴、缸体约束边界的完整配合逻辑，可直接用于动力总成前期方案的结构校核、教学演示中的运动原理拆解，也能作为新入门结构工程师熟悉内燃机核心部件装配逻辑的参考样件。从实际装车场景来看，该类直列四缸结构广泛搭载于家用乘用车、轻型商用载具的动力舱内，是当前小排量燃油动力应用占比最高的结构形式，其做功顺序的平衡性、部件的受力分布直接决定整机运行的平顺性与使用寿命。设计过程中优先保证了各运动副的间隙预留逻辑，活塞裙部与缸壁的配合面、连杆大小端的轴瓦安装位、曲轴主轴颈与缸体主轴承座的同轴度约束都做了对应还原，能直观看到活塞往复运动转化为曲轴旋转运动的完整传动路径，没有冗余的外围附件遮挡核心传动关系，方便观察者快速理清动力传递的核心逻辑。安装边界上，缸体的主轴承座定位面、曲轴输出端的连接法兰位置、活塞顶部的燃烧室凹坑结构都做了写实还原，各部件的尺寸比例严格参照量产机型的通用参数设定，连杆的长度、曲轴的曲柄半径、活塞的行程参数匹配符合常规四缸机的压缩比设计范围，既可以单独拆解每个零件观察结构细节，也能通过装配约束模拟整机运行时的部件运动轨迹，排查运动过程中是否存在部件干涉问题。在做整机布置时，这套结构的外形轮廓可以直接作为动力舱尺寸校核的参考基准，确认与周边悬置、冷却管路、进排气部件的安装间隙是否满足设计要求，避免后续整机集成时出现空间干涉问题。对于做逆向设计的工程师来说，这套结构的部件拆分逻辑也能提供参考，明确核心受力部件的分型面位置、连接固定方式，减少前期方案阶段的结构试错成本，尤其是连杆与活塞销的配合结构、曲轴平衡块的布置形式，都是经过多代量产机型验证的成熟结构形式，能有效缩短新机型开发的前期结构论证周期。
