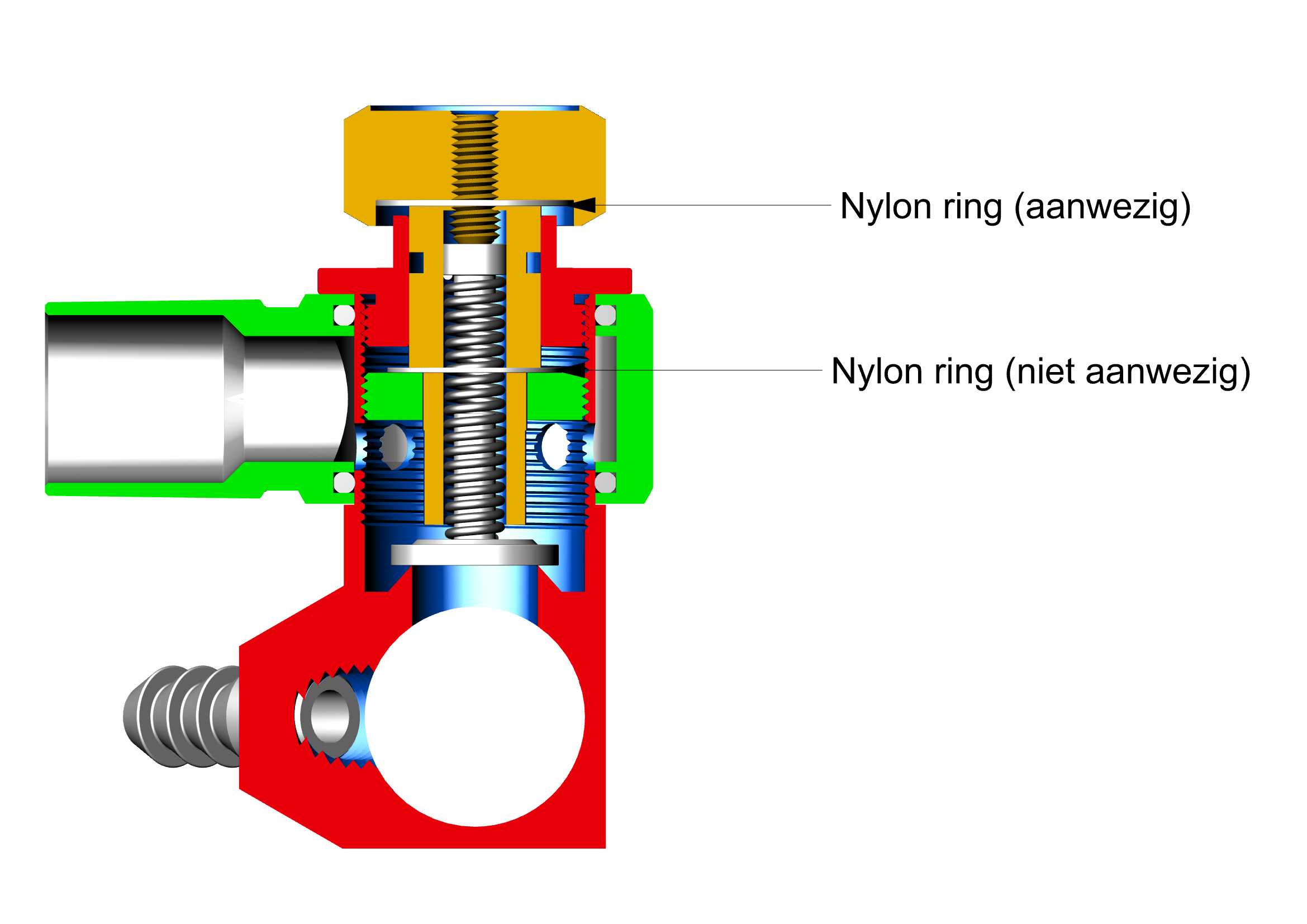

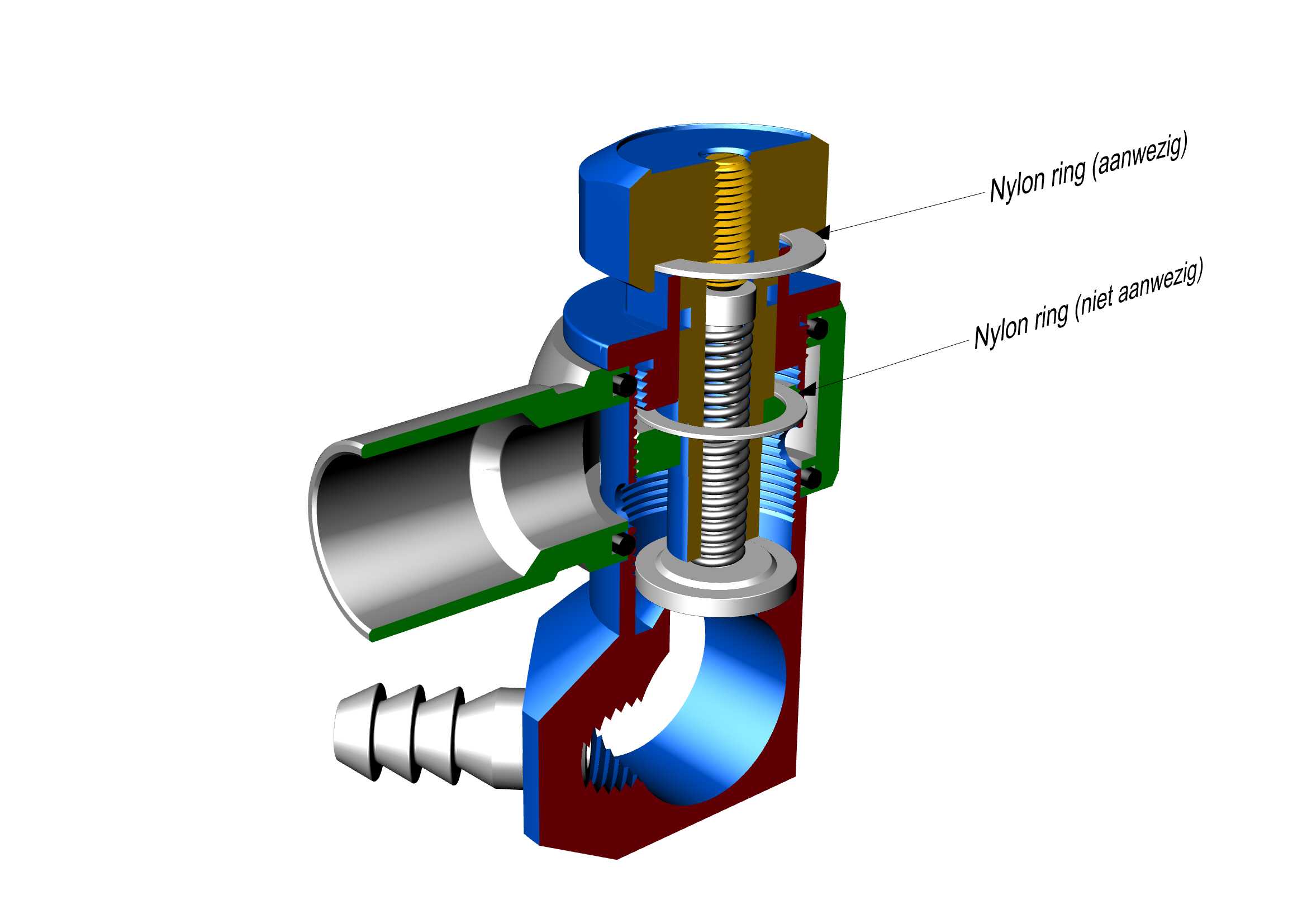

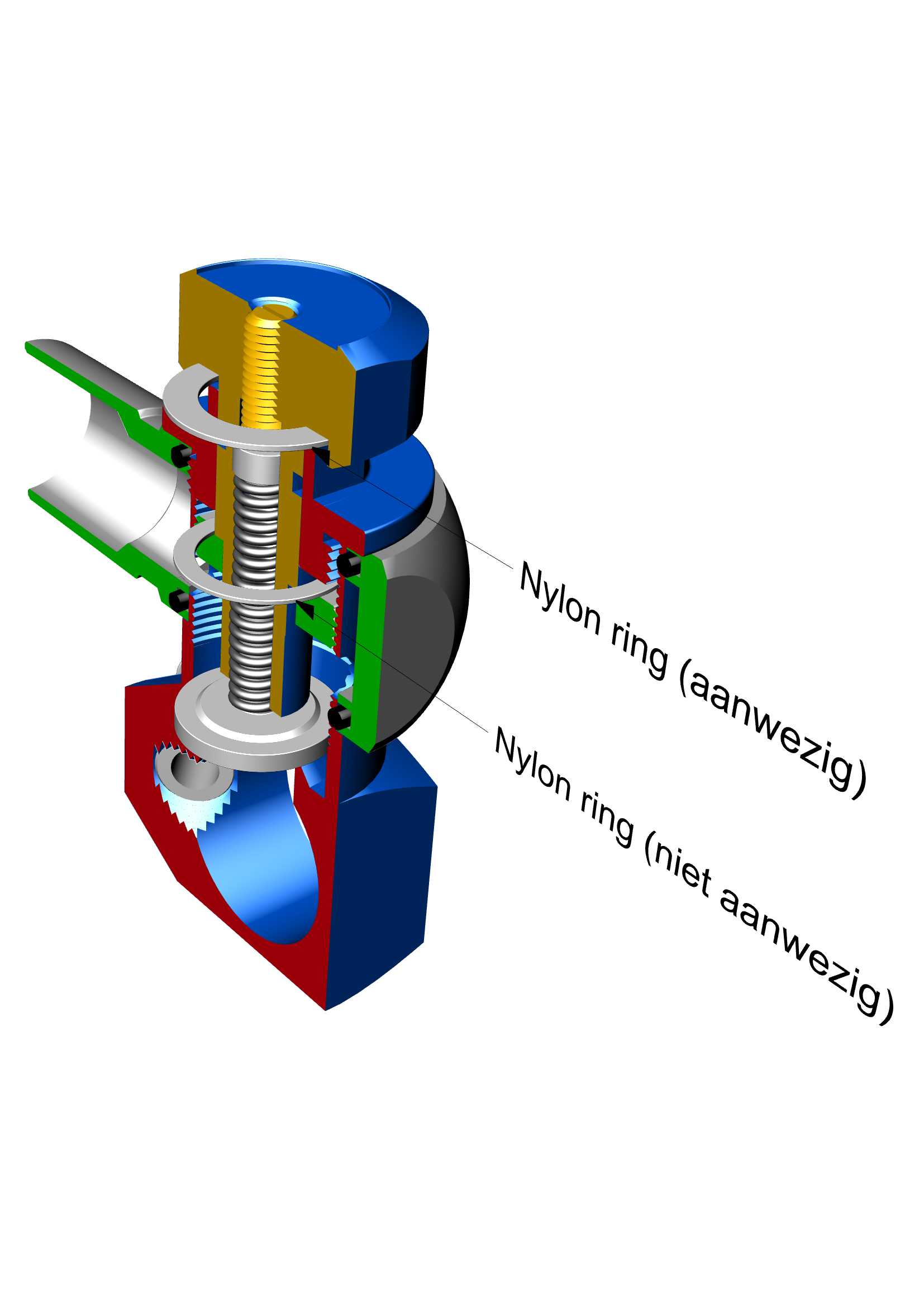

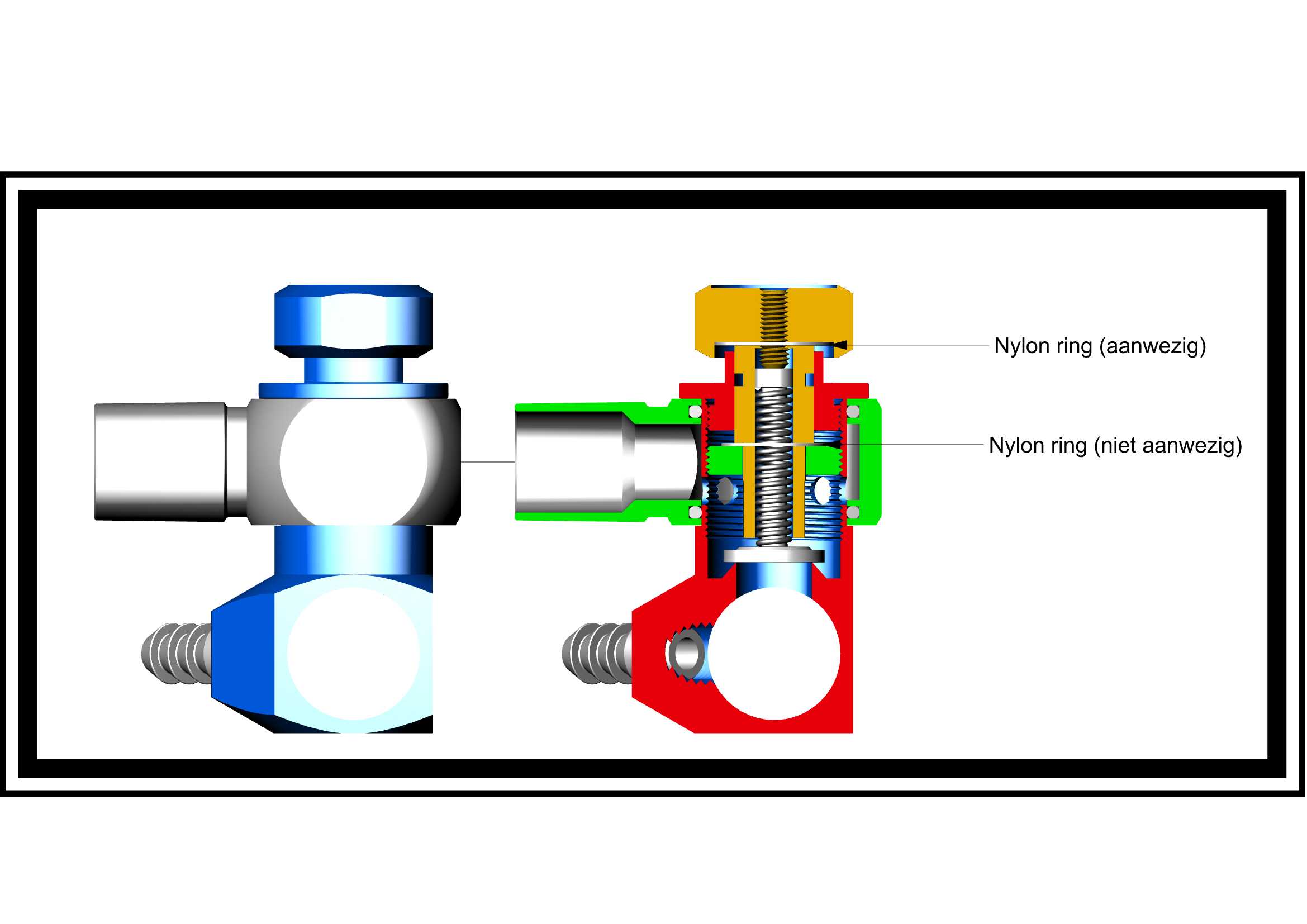

带尼龙密封环的横截面呼气阀结构

该呼气阀结构采用半剖展示形式，可清晰观察内部各组件的装配关系与密封逻辑，核心密封元件设置两组尼龙环，分别对应不同工况下的密封需求，其中一组尼龙环适配常规通气状态下的径向密封，另一组作为备用密封结构，在主密封出现磨损或压力波动时提供冗余密封保障，避免气体泄漏。从实际应用场景来看，这类呼气阀多用于呼吸防护装备、正压通气系统的呼气端，核心作用是控制气体单向排出，同时阻断外部气体逆向流入，维持系统内部的压力稳定。设计过程中，阀芯采用带导向螺纹的升降结构，螺纹段既承担阀芯上下运动的导向作用，也可通过螺纹旋合长度微调阀芯的开启压力，适配不同通气流量的使用需求；阀体外部设置多组连接卡位，可快速与配套管路或面罩接口卡接固定，安装时无需额外紧固件，仅需对准卡位旋转即可完成装配，适配的安装边界需预留足够的径向操作空间，避免周边结构干涉卡位旋转动作。从结构细节来看，阀体内腔设置阶梯式定位台阶，各密封组件、弹性复位件、阀芯导向件均依托台阶完成轴向定位，装配时无需额外调整同轴度，台阶的加工公差可直接决定各组件的同轴度精度，进而影响阀门的开启灵敏度与密封寿命。尼龙环的安装槽采用燕尾槽结构设计，可避免阀门在反复启闭过程中尼龙环受气流冲击脱落，槽体深度经过匹配计算，既保证尼龙环有足够的压缩量实现密封，也不会因压缩量过大导致阀芯运动卡滞。在实际选型应用中，这类结构的呼气阀可根据使用场景的通气流量调整阀芯弹簧的刚度，大流量场景下选用刚度较低的弹簧降低呼气阻力，高压力场景下选用刚度较高的弹簧保证密封可靠性，半剖结构的三维展示可帮助设计人员快速理解内部气路走向，在进行配套系统设计时提前预留气路通道，避免出现气流对冲导致的通气阻力异常。
