90度转弯辊道输送设备结构设计

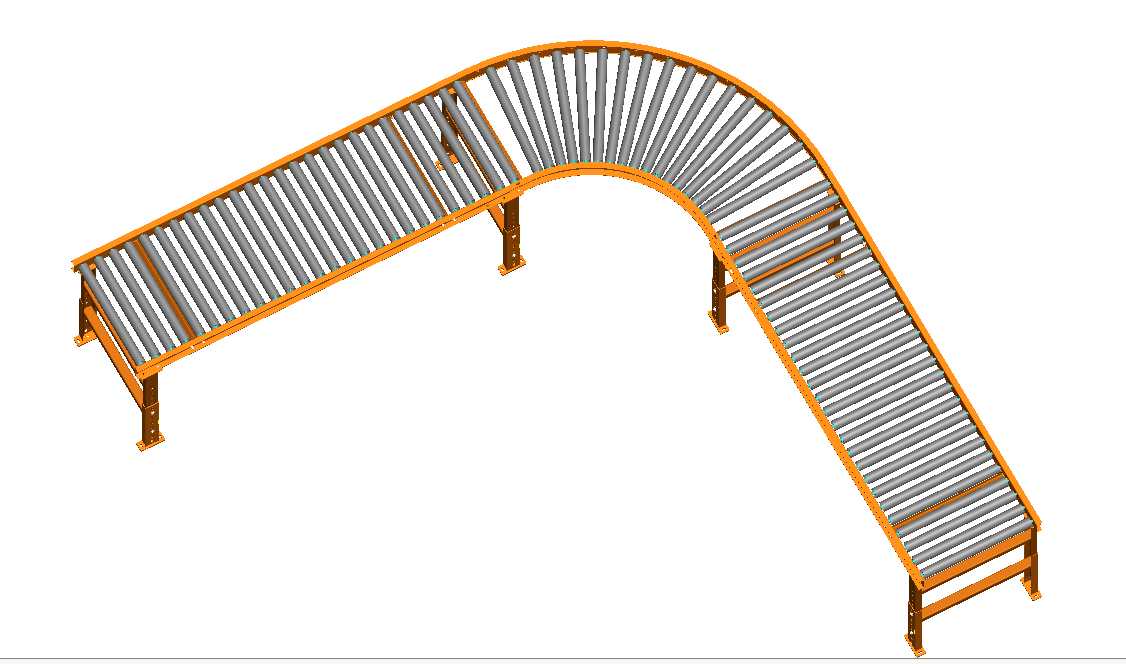

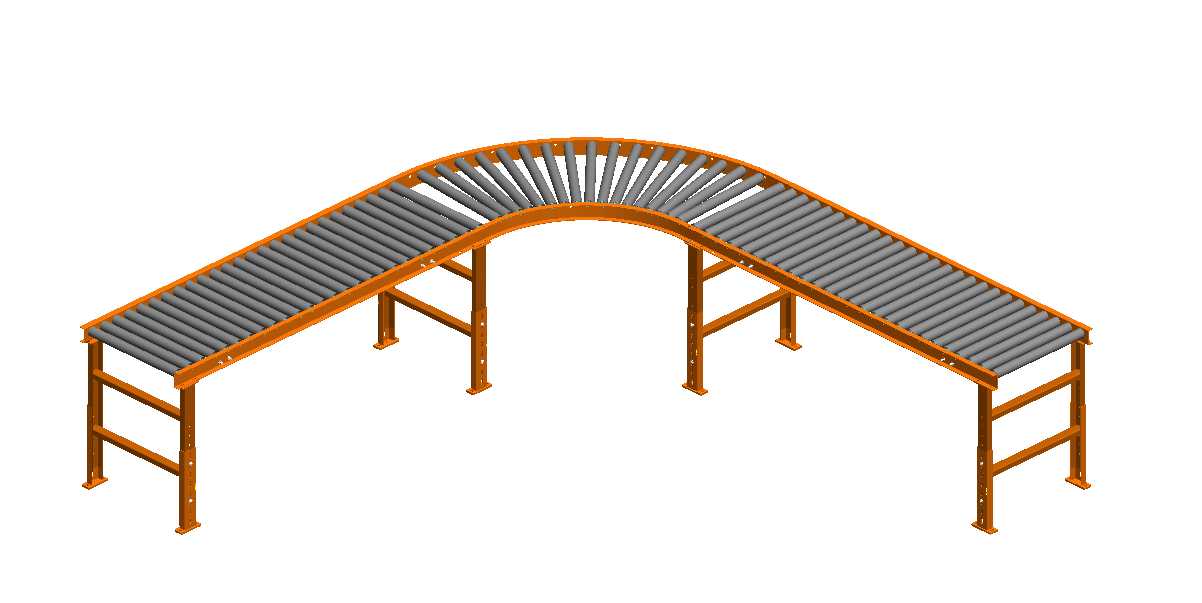

在车间内部物流转运、电商仓储分拣、轻工产品组装线、包装工序衔接等场景中，直线输送往往无法适配厂房立柱避让、产线U型布局、跨工序转向衔接的需求，转弯段辊道输送设备就是为解决这类转向输送痛点设计的专用结构。这套90度转弯辊道结构，核心功能是实现单元化载具、箱装物料、规整硬质工件在输送路径上的平稳转向过渡，避免物料在转向过程中出现卡滞、偏移、滑落问题，可直接对接两端直线辊道段，组成连续化的物料输送链路。从设计逻辑上看，转弯段的辊筒排布采用扇形辐射布局，每根辊筒的轴线均指向转弯圆弧的圆心，保证辊筒表面线速度与输送方向匹配，避免不同位置线速度差导致的物料剐蹭或偏转；机架部分采用型钢焊接框架结构，支腿设置可调脚杯，可适配车间地面不平整的安装工况，支腿间加装横向斜撑强化整体刚性，避免长周期运行出现机架形变导致的辊筒跳动。两侧的橙色防护侧板一方面对输送物料起到侧向限位作用，防止物料在转向离心力作用下从侧边滑落，另一方面也作为辊筒端部的安装承载座，统一保证所有辊筒的安装高度一致，让输送面保持平整。在安装边界上，这套转弯辊道的转弯半径适配常规箱装物料的转向需求，两端对接端面的安装孔位与同宽度直线辊道完全通用，可直接通过螺栓拼接，不需要额外加工过渡连接件；输送面高度可通过支腿的调节结构在一定范围内调整，适配不同高度的上下游设备对接要求，不需要额外定制转接段。辊筒之间的间距经过匹配设计，可保证最小规格的输送物料不会卡在辊筒间隙中，同时兼顾辊筒的承载能力，单段结构可满足常规中小件物料的输送载荷需求，不需要额外加装中间支撑结构。在实际产线布局中，这类转弯辊道常布置在产线转角、仓储分拣区的路径转向点，替代人工转向搬运的环节，可有效降低物流转运的人工投入，同时保证输送节拍的连续性，避免转向环节出现物料堆积堵料的问题。设计过程中特意将机架的型材选型做了通用化处理，所有结构件均可采用常规标准型材切割焊接加工，不需要定制特殊截面的材料，辊筒也采用通用规格的输送辊筒，后期维护更换时可直接采购标准件替换，降低设备的全周期维护成本。
