小型平皮带输送机构三维设计

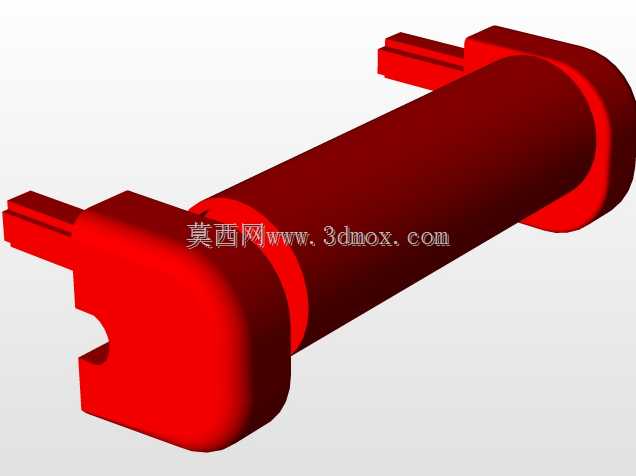

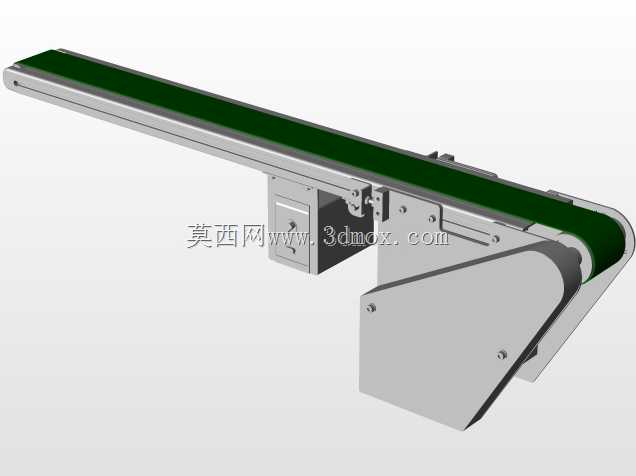

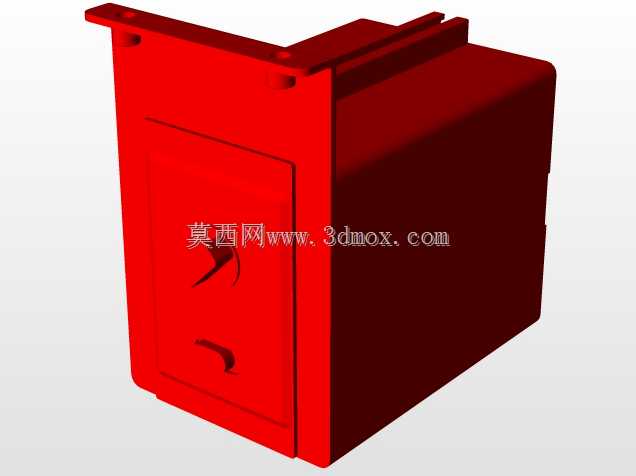

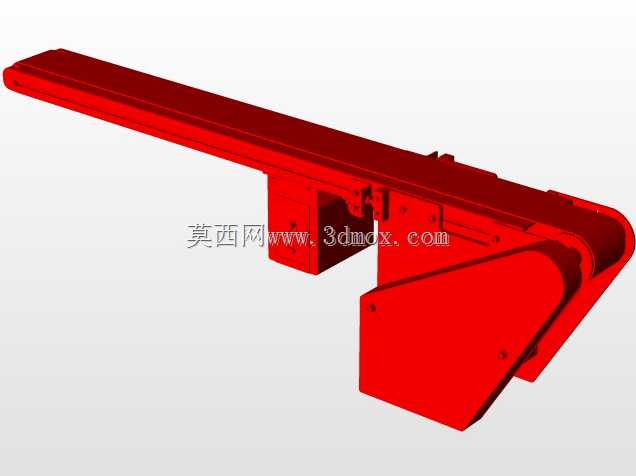

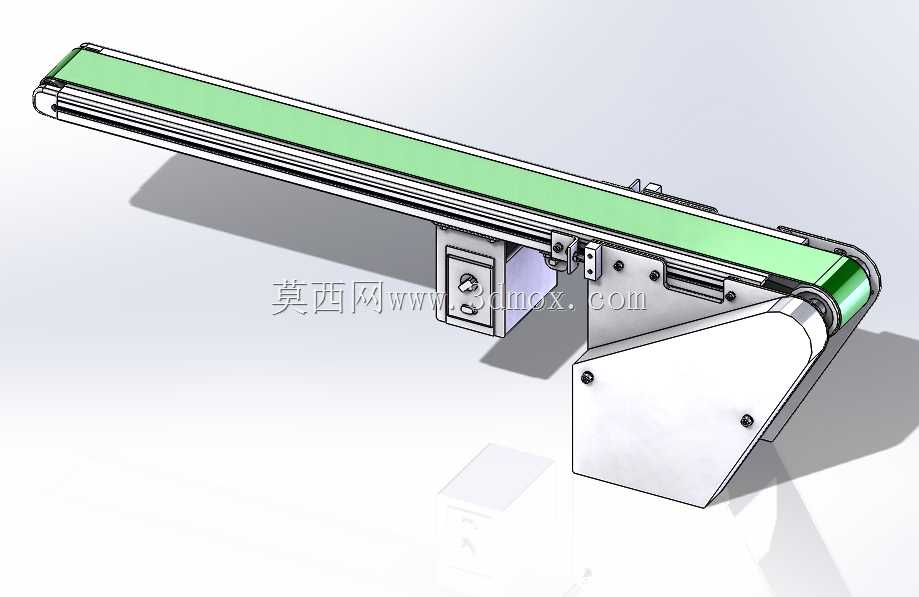

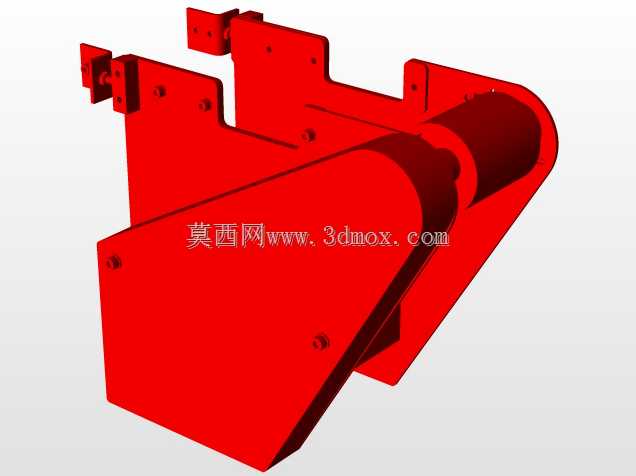

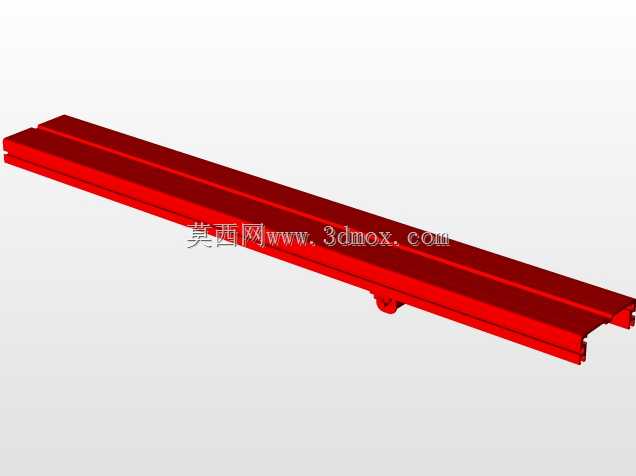

这款小型平皮带输送机构，主要面向3C电子组装、小五金件分拣、精密零部件工序间转运这类对输送节拍、安装空间有较高要求的场景设计，区别于大负载重型输送设备，它的定位是轻载、短距离、高精度点位输送，适配单台设备上下料或者多工位间的短距物料传递。从结构设计逻辑来看，整体采用单侧驱动的布局形式，驱动端整合了电机安装座、张紧调节结构与主动辊筒，从动端做了简化的辊轴支撑，中间段的皮带承托面采用平整的钣金托板，避免轻载小物料输送过程中出现皮带下凹、物料偏移的问题。机架主体采用标准铝型材拼接，兼顾了结构刚性与组装便捷性，安装时可以根据产线实际布局调整固定孔位，不需要额外做复杂的机架焊接加工，适配性更强。皮带选用绿色PVC平皮带，表面摩擦系数适中，既可以保证纸质包装盒、小型塑胶件、金属冲压小件这类物料输送时不打滑，也不会因为摩擦力过大导致物料堆积时出现卡滞。驱动侧的张紧机构采用螺栓调节式设计，通过调整主动辊筒的前后位置来控制皮带张紧度，调试时不需要拆解整体机架，只需要拧动调节螺栓就能完成张紧度校准，后期维护更换皮带也十分便捷。从安装边界来看，这款输送机构的整体宽度控制在较窄的区间，长度可以根据实际需求做同结构延伸，整机高度较低，可以直接嵌入到工作台面之间，或者搭配小型支架做抬升安装，适配不同高度的设备对接需求。驱动电机安装在机架侧下方的集成安装盒内，不会额外占用输送线两侧的操作空间，电机输出端直接连接主动辊筒，减少了中间传动环节的功率损耗，也降低了传动结构带来的运行噪音。在实际产线应用中，这款输送机构可以搭配光电传感器实现物料的到位检测，配合启停控制完成物料的定距输送，也可以在侧面加装挡边、导向条来适配不同尺寸的物料输送需求，避免物料在输送过程中从侧边滑落。托板与皮带之间预留了合理的间隙，既不会因为间隙过大导致皮带塌陷，也不会因为间隙过小造成皮带运行时的摩擦阻力增大，长时间运行也不会出现皮带异常磨损的问题。两端的辊筒都做了同轴度校准，保证皮带运行时不会出现跑偏的情况，减少了日常调试维护的工作量，适合在小型自动化产线、实验室物料传递、手工装配线的工序衔接环节使用，能够替代人工完成重复性的短距物料搬运，提升工序流转的效率。
