工程机械铰接式连杆支撑结构设计

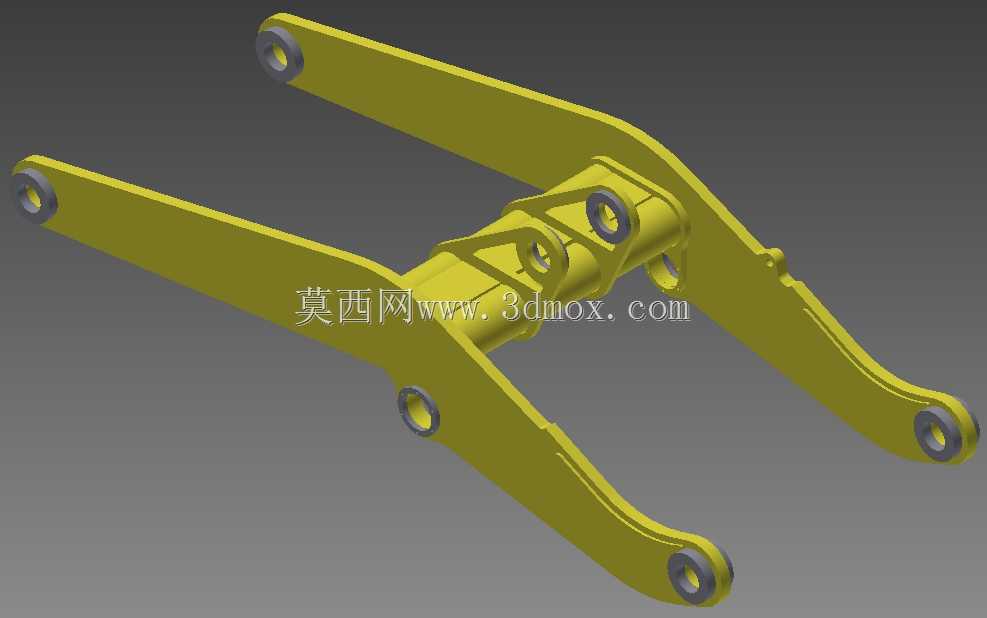

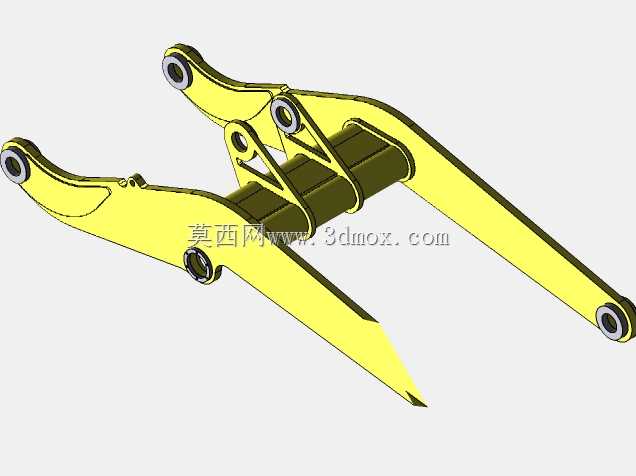

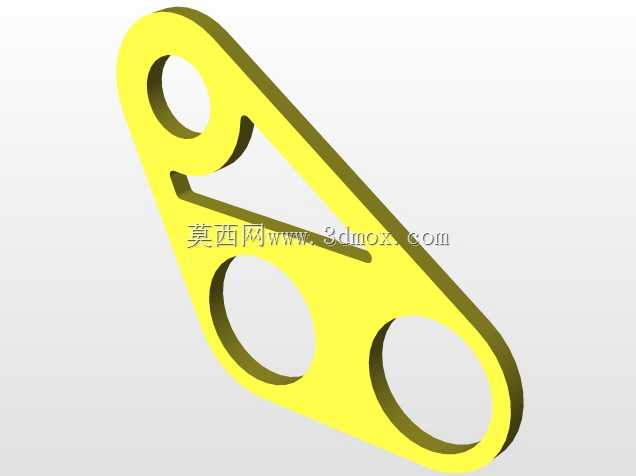

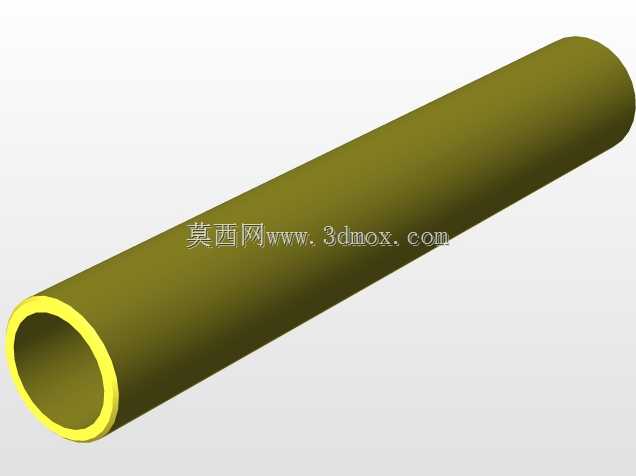

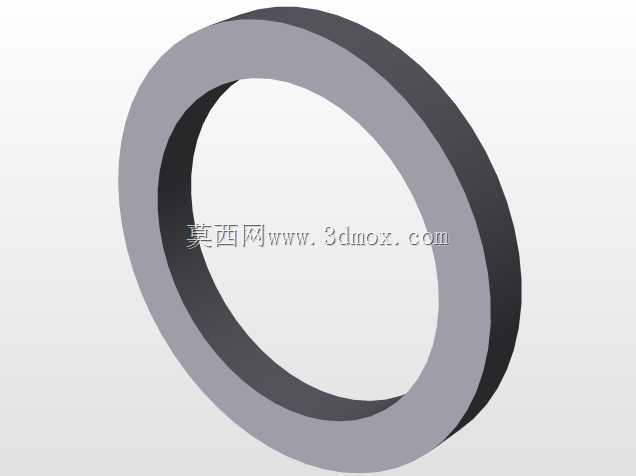

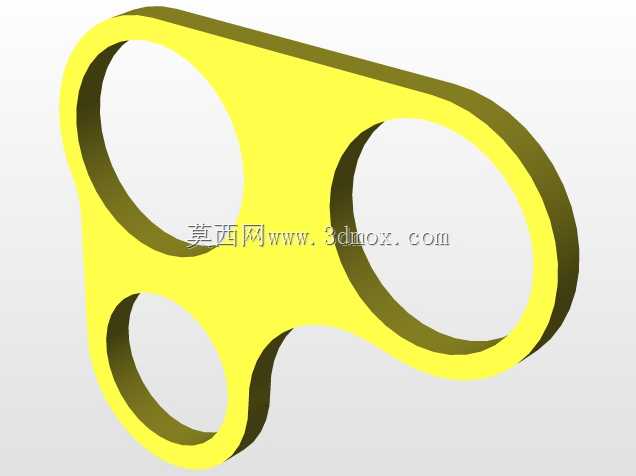

这类双摆臂铰接连杆结构，常见于中小型工程机械的工作装置连接段，比如小型挖掘装置的斗杆联动段、高空作业平台的臂架铰接支撑组，也可适配农用机械的悬挂执行端，核心作用是在多自由度摆动工况下，传递工作载荷同时约束非必要的窜动自由度。从结构设计逻辑来看，整体采用对称式双长臂布局，两个主臂沿中心铰接座对称分布，每个臂体的两端都设计了带衬套安装位的铰接孔，孔位边缘做了加厚翻边处理，避免长期交变载荷下孔位出现应力开裂；中心铰接座采用箱型腔体结构，内部增设了三角加强筋，既可以降低整体自重，又能保证两个臂体摆动时的同轴度，不会出现偏载卡滞的问题。实际选型适配时需要注意，臂体两端铰接孔的中心距是核心安装边界，安装前要核对配合销轴的直径公差，衬套选用自润滑铜套时要预留0.02-0.05mm的配合间隙，避免高温工况下热胀抱死；中心铰接座的中间通孔是动力执行元件的安装位，比如液压油缸的杆端可以穿过该孔位与臂体形成铰接，实现臂体的同步开合摆动。在工况适配层面，这类结构主要承受径向拉压载荷与小幅扭转载荷，设计时已经在臂体的弯折过渡段做了大圆弧过渡，避免应力集中，臂体截面采用变厚度设计，靠近中心铰接座的位置壁厚更大，往两端铰接孔位置逐步均匀减薄，在保证结构强度的前提下尽可能降低转动惯量，提升动作响应速度。安装过程中要保证两侧臂体的铰接孔同轴度误差控制在0.1mm以内，否则会出现臂体摆动卡顿、衬套偏磨的问题，日常维护时需要定期在各个铰接点加注润滑脂，清除铰接缝隙内的泥沙碎屑，避免磨粒磨损加速衬套损耗。这类结构的设计没有采用复杂的异形曲面，所有加工面都以平面、圆柱面为主，适配常规的铣削、镗削加工工艺，不需要特殊定制刀具，量产加工的成本可控，同时互换性较强，同规格的臂体可以直接替换，不需要额外修配。
