三维文件规范上传实操指引教程

在机械三维设计协作场景中，跨平台的模型文件上传是日常团队协作、行业资源共享环节里极易被忽略却影响协作效率的关键节点。很多设计从业者在共享模型时，往往只上传单个装配体文件，遗漏关联的零部件、配置参考文件，导致接收方打开模型时出现大量缺失参考、特征报错的问题，轻则需要花费数小时重新配合约束、补全零件路径，重则直接导致模型无法打开，耽误项目评审、外协加工的进度。

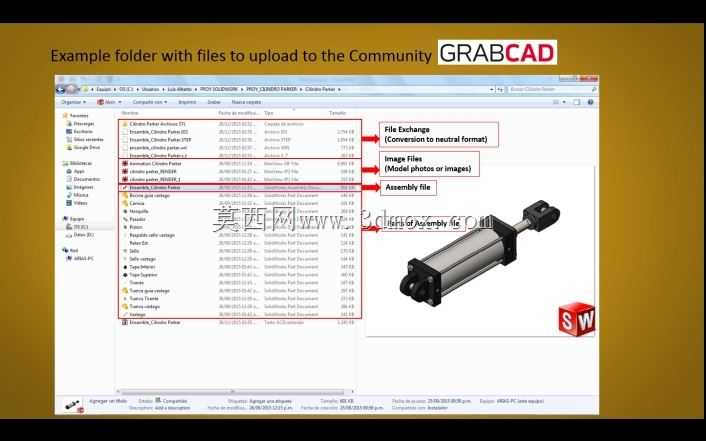

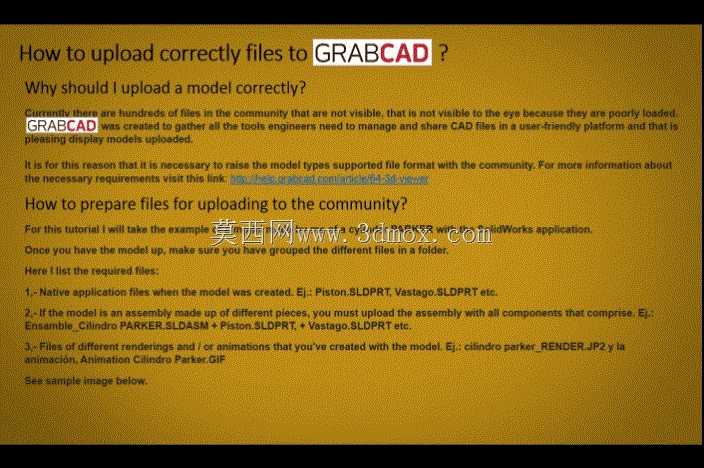

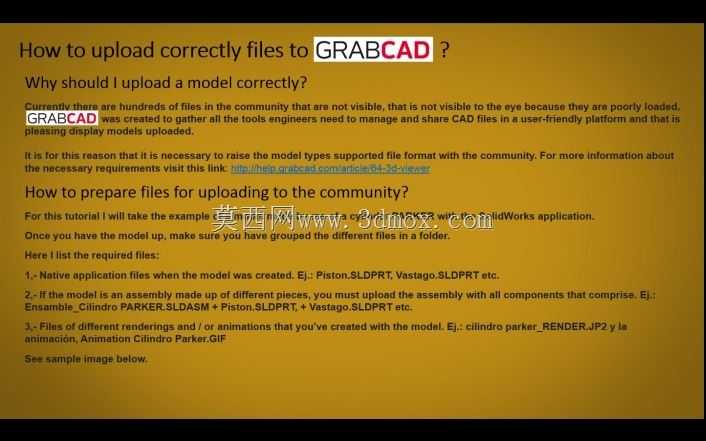

从实际工程协作的需求出发，上传三维模型前首先要理清文件的关联逻辑：如果是单个零件模型，需要确认模型自带的自定义属性、材质配置、参考基准完整，不要只导出无参数的实体几何，否则后续其他工程师拿到文件后无法进行参数化修改，只能重新建模，大幅降低协作效率。如果是装配体模型，必须在打包环节将所有关联的子零件、标准件引用、配置表、工程图关联文件全部收拢到同一个根目录下，避免出现跨盘符引用、绝对路径残留的问题，很多新手容易忽略路径问题，把文件散落在桌面、下载文件夹等不同位置，上传后压缩包内的文件路径断裂，其他人解压后根本无法正常加载装配关系。

涉及到模型附带的渲染文件、动画演示文件时，要注意和主模型文件的命名对应，不要使用“新建文件1”“最终版2”这类无意义的命名，统一采用“零件名_用途”的命名规则，比如“活塞组件_渲染图”“装配流程_演示动画”，方便其他使用者快速定位对应文件。在安装边界与尺寸参考的处理上，上传的模型如果是用于设备选型对接，要确保模型的安装孔位、外接接口的尺寸和实际加工尺寸完全一致，不要随意简化安装面的特征，避免后续对接时出现尺寸干涉。

很多协作社区里的模型无法正常预览、加载失败，本质上都是上传时的文件整理不到位，没有遵循平台支持的文件格式规范，把临时缓存文件、软件自动生成的备份文件一并打包上传，既增加了文件包的体积，也干扰了其他使用者对有效文件的筛选。规范的文件上传流程，本质上是把自己的设计成果按照工程交付的标准做前置整理，减少后续协作环节的沟通成本，让三维模型资源能够在不同设计团队、不同项目场景中顺畅流转，真正发挥资源共享的价值，而不是让其他工程师花费大量时间在修复文件、补全特征的无效工作上。
