带接口异形中空承力连接结构件

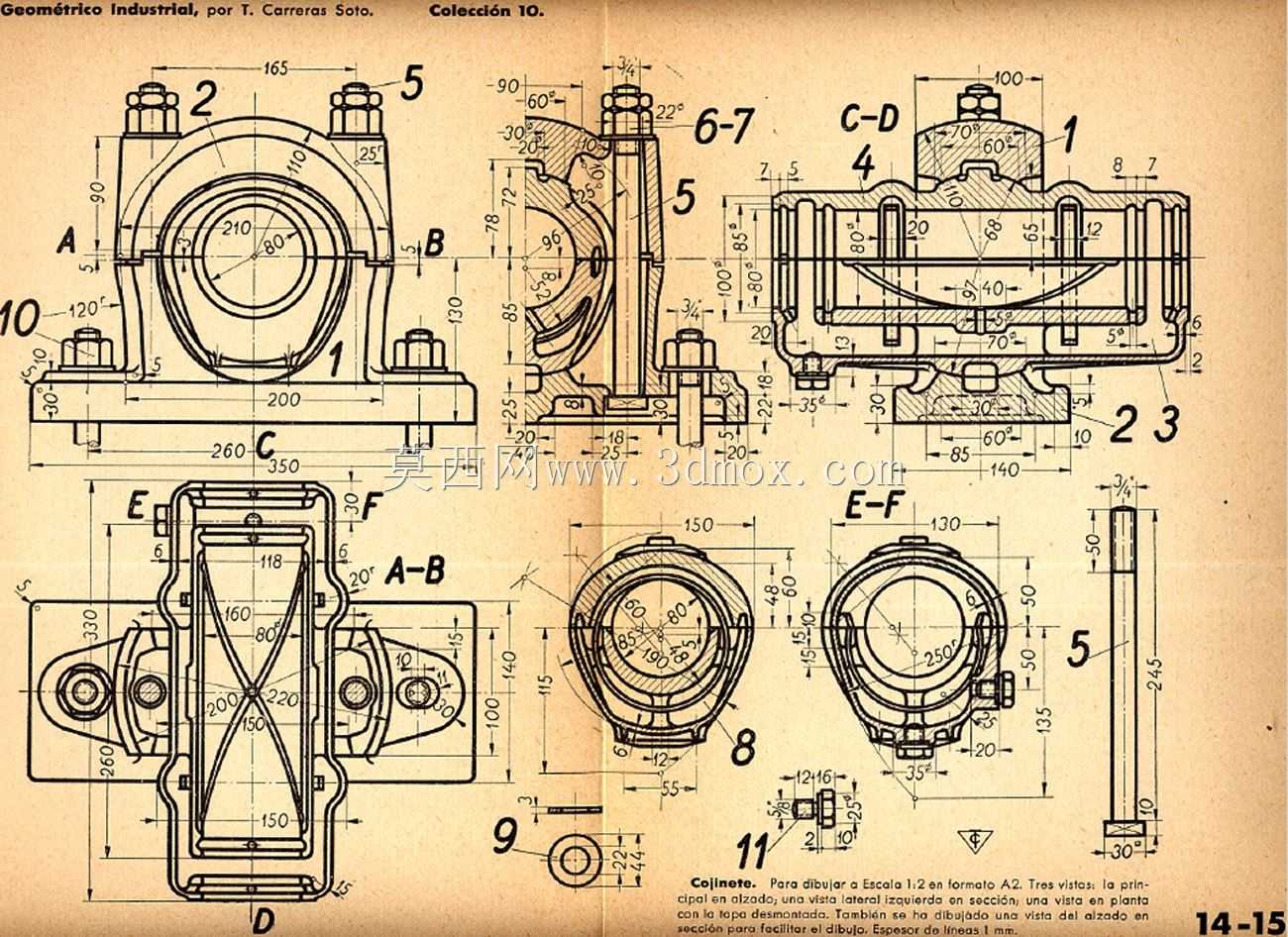

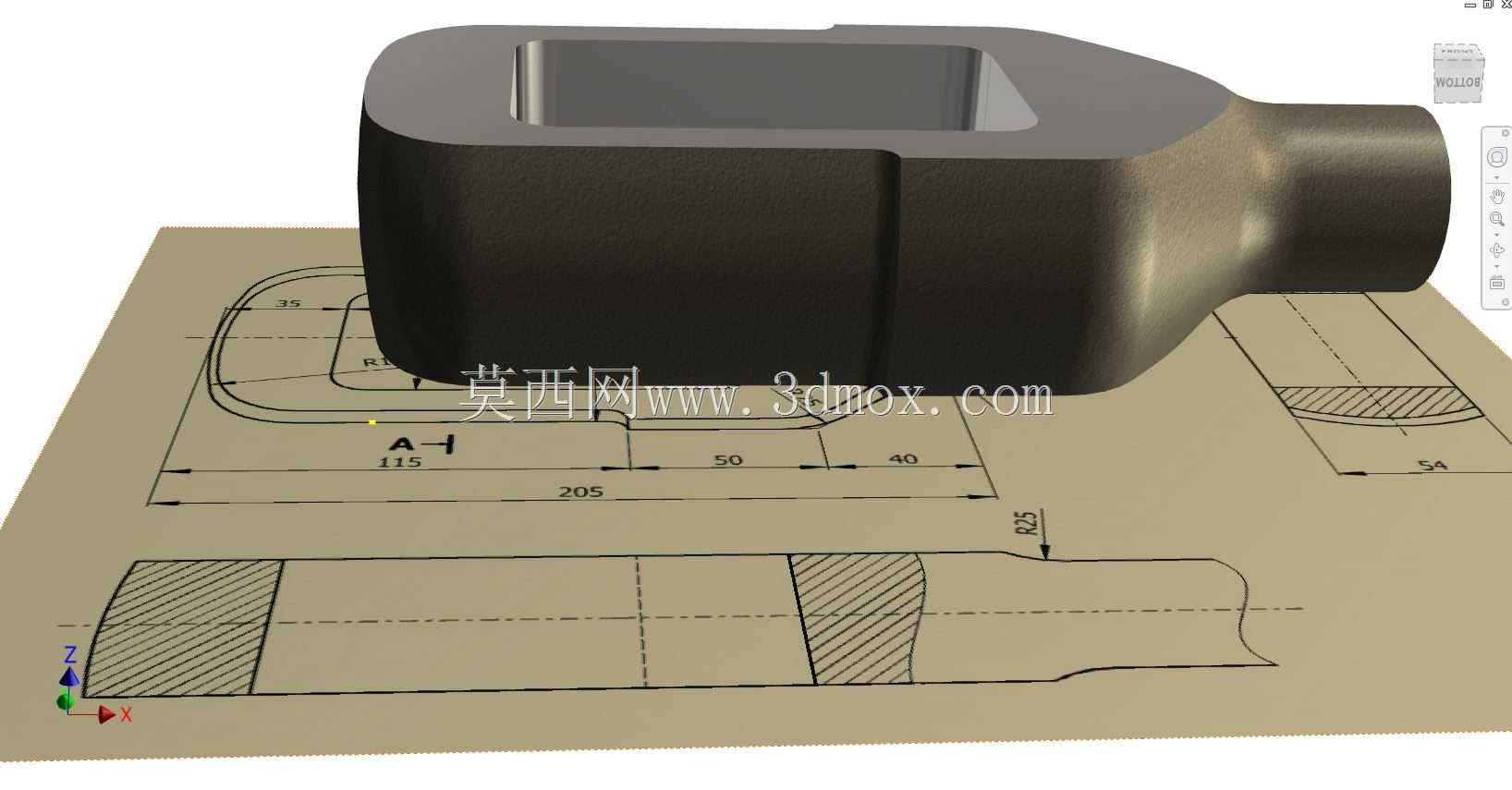

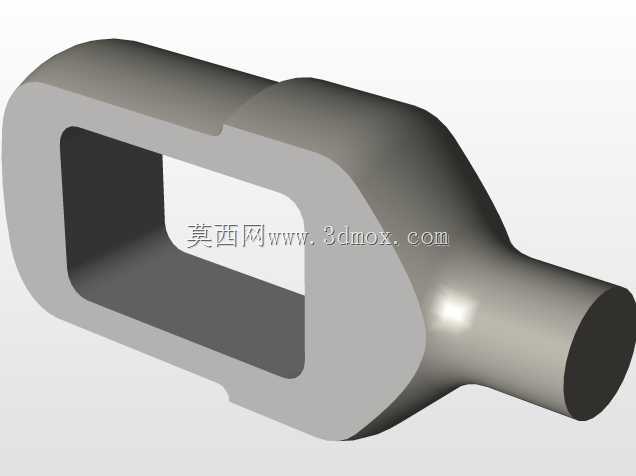

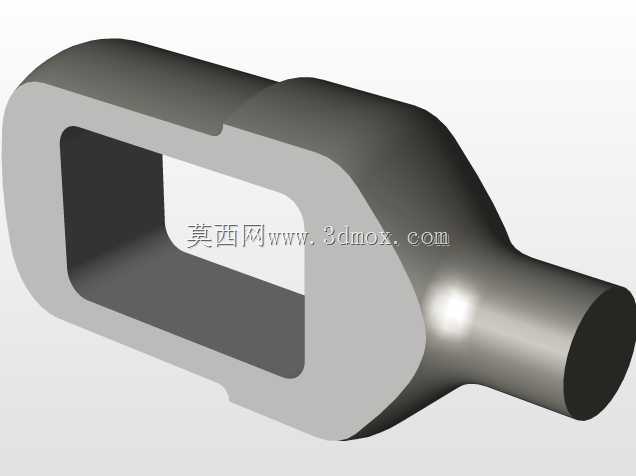

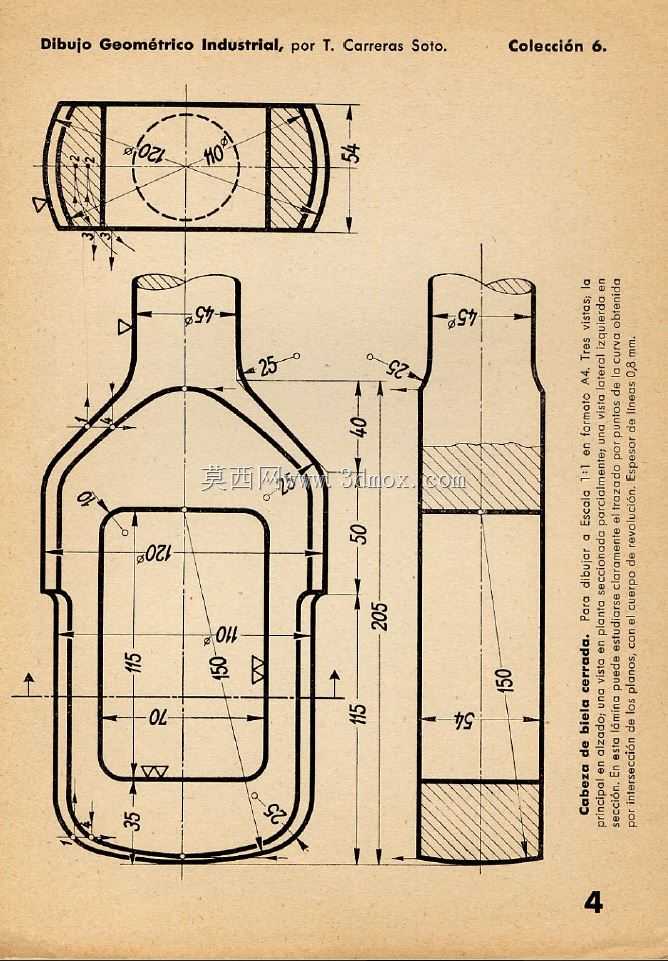

该异形中空承力结构件多用于流体管路终端、操作执行组件的连接过渡场景，在手动工具、小型液压控制单元、低压流体输送支路中承担介质导流、外力承载、部件衔接的多重作用。从结构设计逻辑来看，主体采用变截面中空壳体构型，一端为带圆角过渡的方形中空腔体，腔体壁厚均匀控制在合理区间，既保证内部安装空间可容纳阀芯、传动块等内嵌组件，又通过圆角过渡消除应力集中点，避免受交变载荷时出现开裂失效；另一端延伸出圆柱形对接接口，接口外径与主流管路、操作杆的标准安装尺寸匹配，接口与主体衔接处做了平滑锥度过渡，减少流体流经时的压损，同时提升衔接位置的结构强度，避免外力冲击时发生断裂。从尺寸边界来看，主体总长度控制在205mm，方形腔体段长度为115mm，腔体端面做了35mm半径的圆角修形，圆柱接口段长度为40mm，与主体衔接位置预留50mm长度的过渡段，整体最大外轮廓尺寸适配多数小型设备的安装空间，无需额外做结构避让即可完成装配。设计过程中充分考虑了机加工工艺可行性，所有外轮廓面均采用铣削可加工的曲面构型，内部中空腔可通过铣削、线切割组合工艺完成加工，剖面所示的壁厚均匀性要求，可通过工艺装夹定位保证加工精度，避免出现壁厚差过大导致的受力不均问题。该构件的安装边界需注意，方形腔体端面需与配套的端盖、密封件贴合，因此端面平面度需控制在合理公差范围内，圆柱接口端可根据使用场景选择螺纹连接、过盈压装、焊接等不同连接方式，接口外圆的粗糙度要求可根据连接方式调整，若采用密封连接则需提升表面加工精度以保证密封性能。在实际工况中，该构件可承受一定的径向载荷与轴向拉压力，中空腔体内部可根据需求加装密封组件、传动零件，实现流体通断控制、操作力传递等功能，整体结构紧凑，在有限安装空间内实现了承力、导流、安装多重功能的集成，适合在小型工业设备、手动操作工具、低压流体控制回路中作为核心连接构件使用。
