斜面滑动摩擦力动态演示实验装置

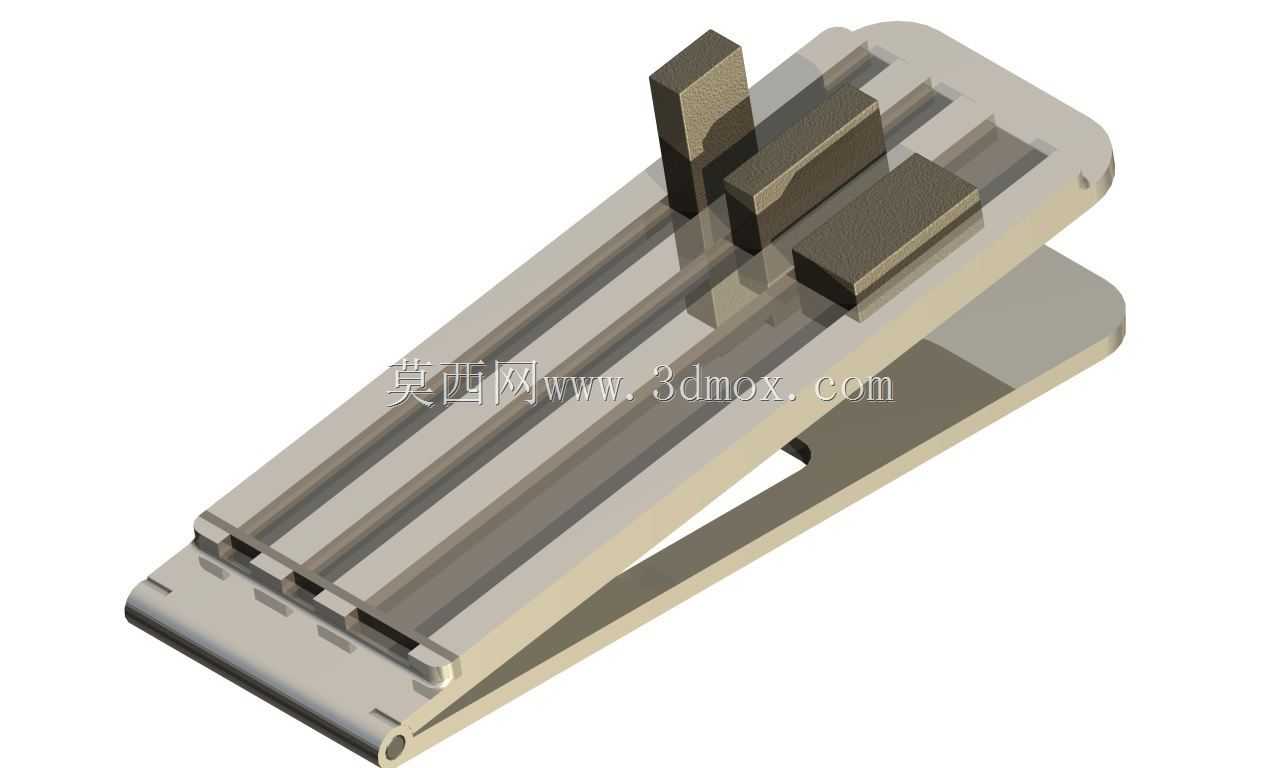

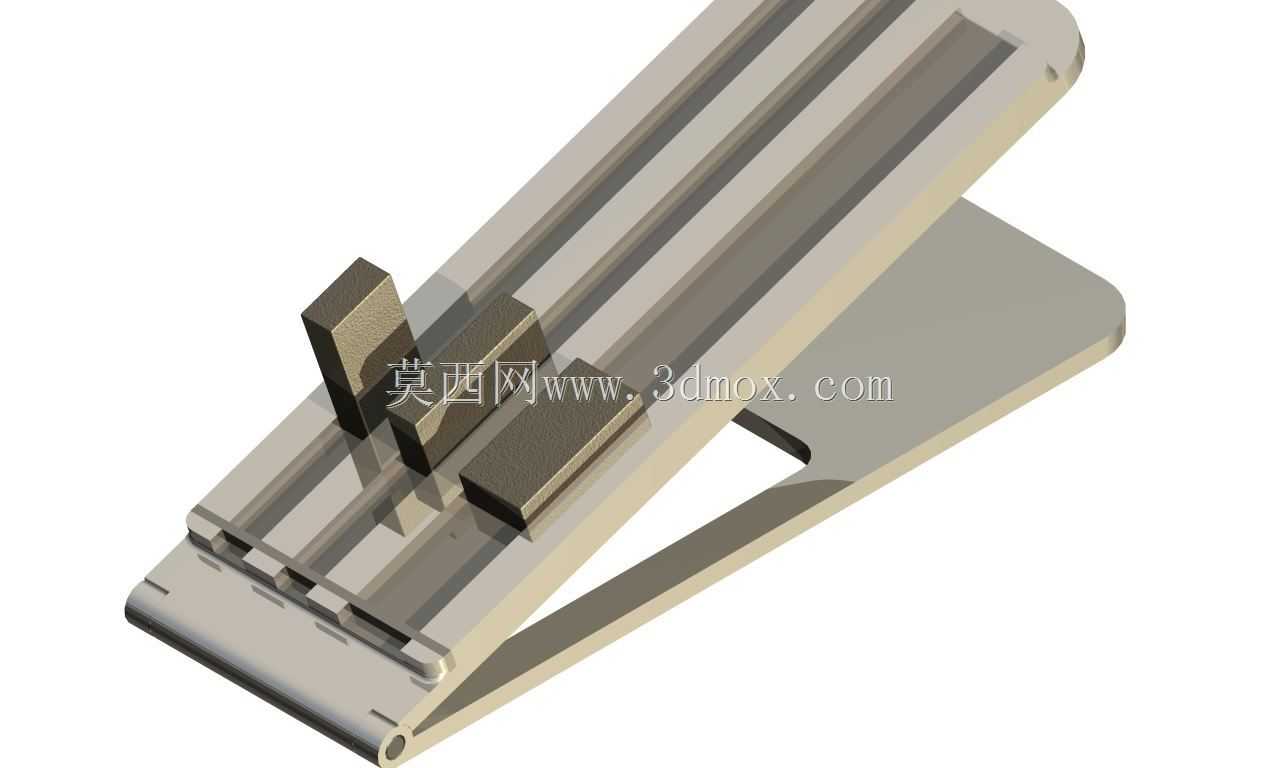

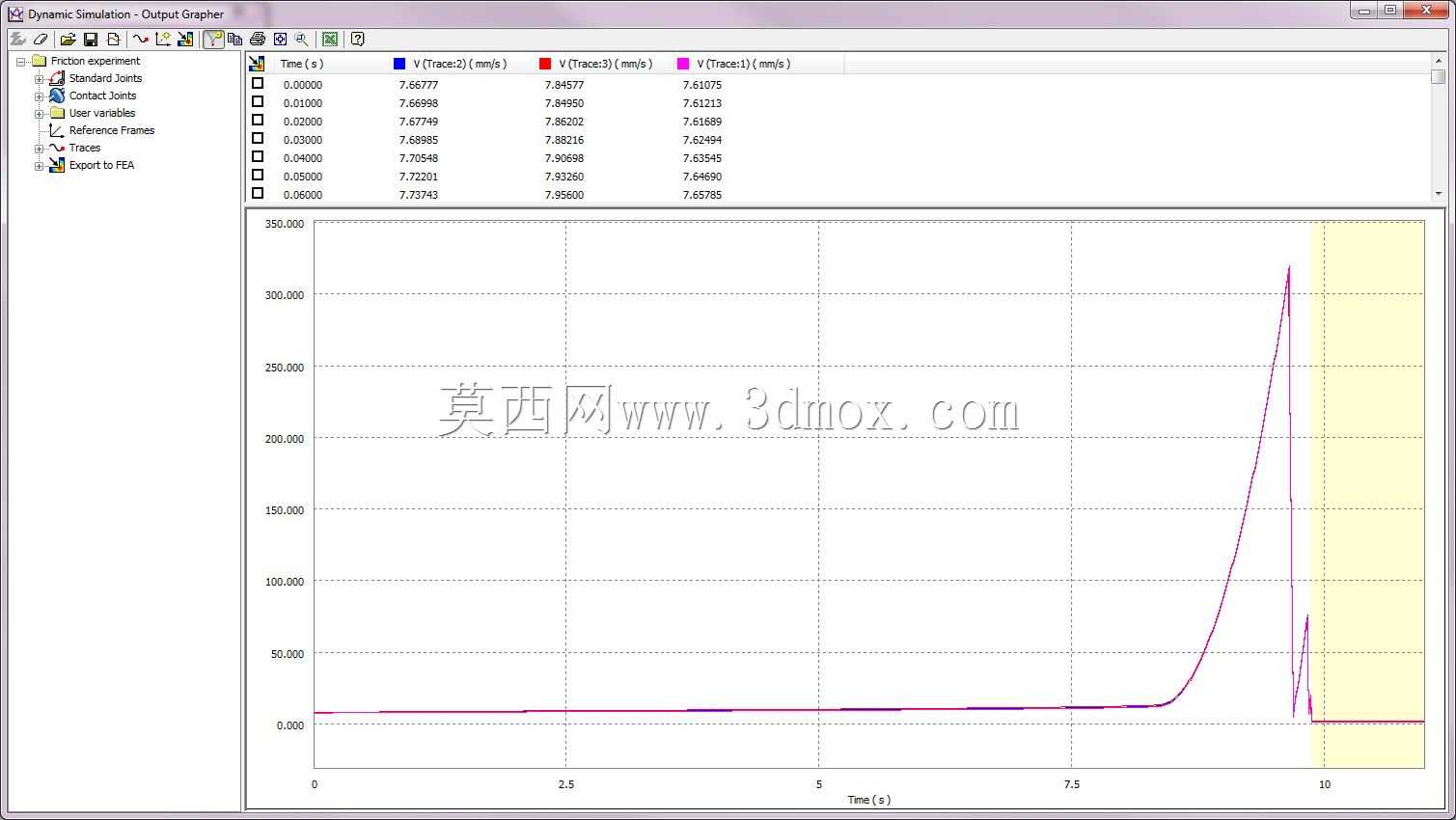

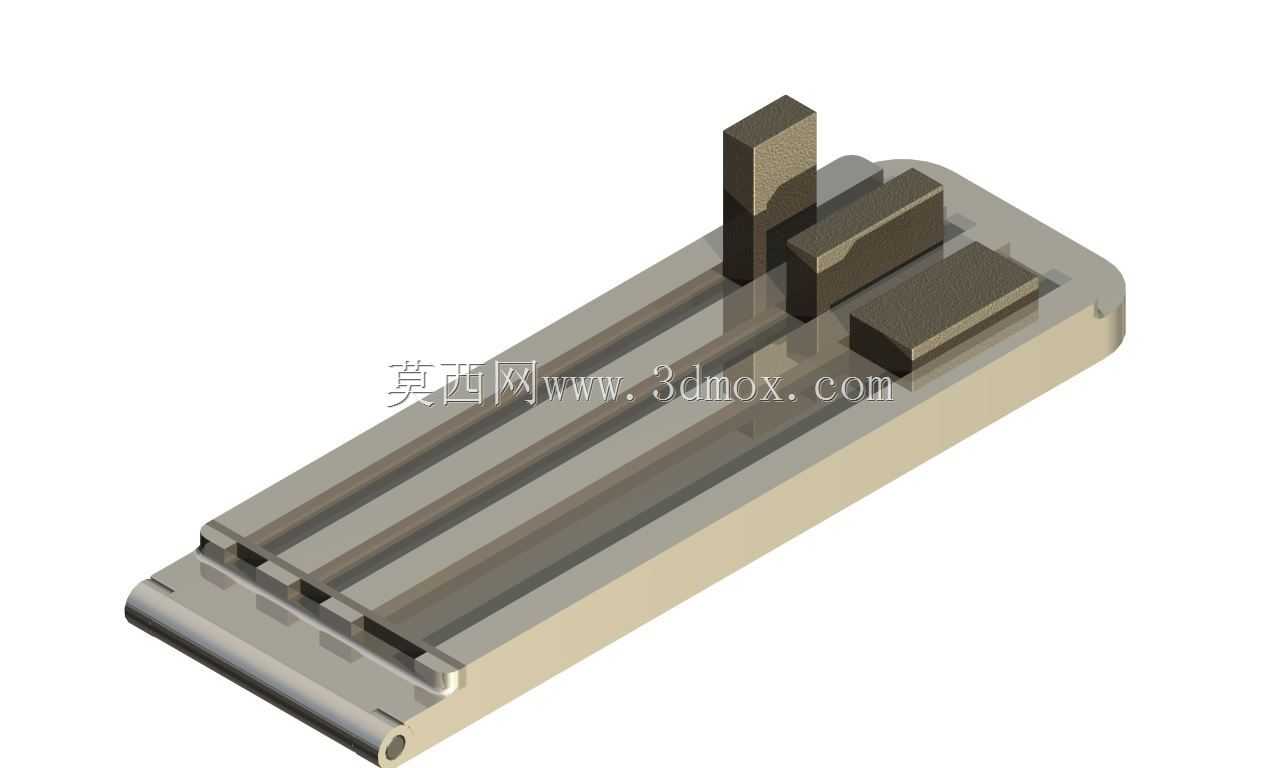

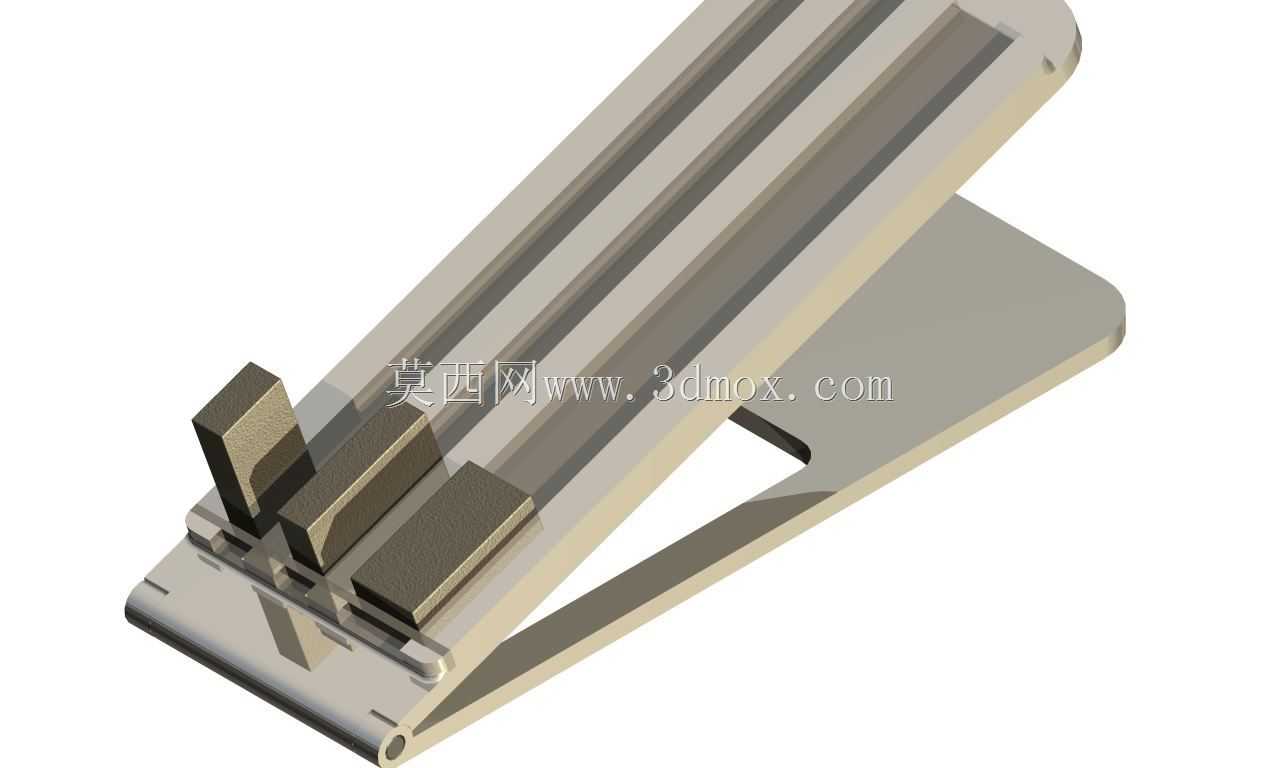

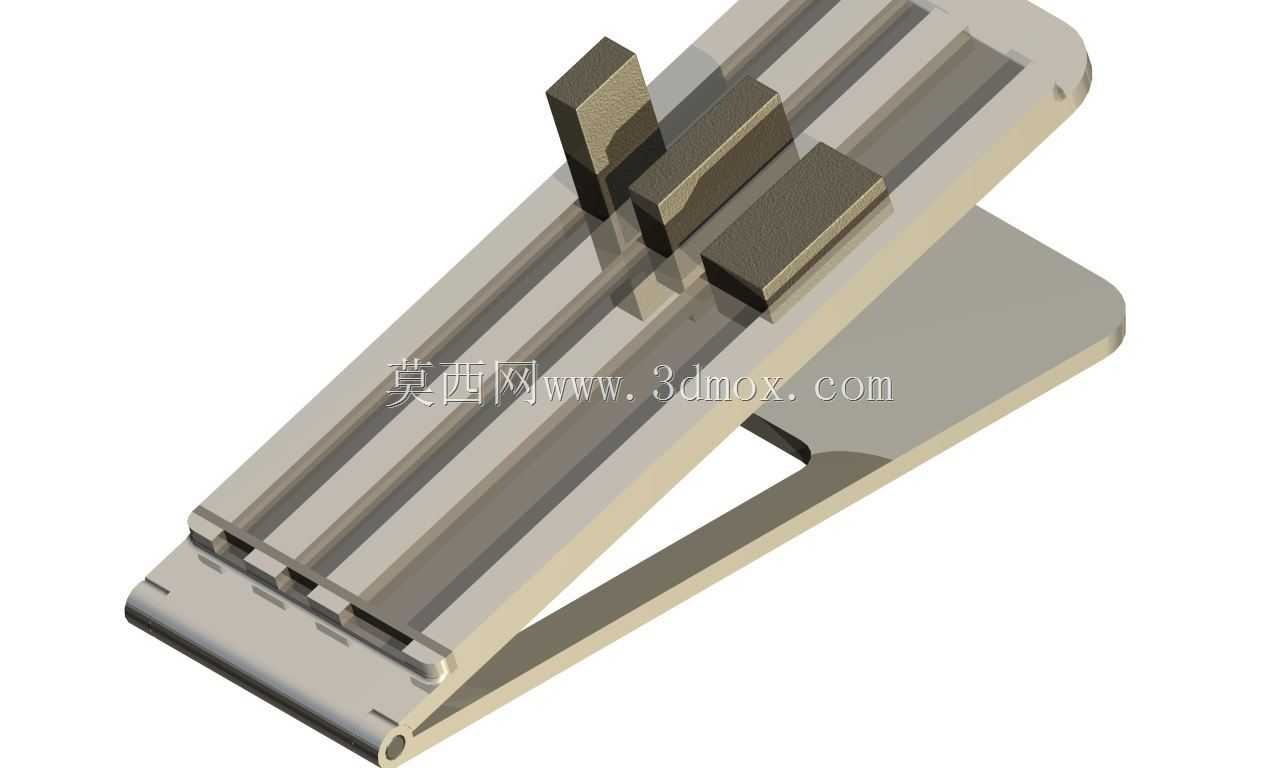

这套斜面滑动摩擦演示装置，主要面向基础力学教学、摩擦系数验证实验场景，可直观展示不同放置状态下相同材质滑块的滑动规律，帮助学习者理解摩擦力与接触面、倾角的关联逻辑。装置核心为带三条平行导向槽的倾斜承载平台，平台通过底部铰接支座实现倾角的连续可调，导向槽采用等距平行布局，可同时容纳三组滑块同步开展对照实验，避免单组实验的偶然误差，也能直观呈现相同条件下滑动状态的一致性。三组滑块均采用等尺寸矩形结构，外形尺寸统一为50×25×12.5mm，分别以不同接触面贴合导向槽底面，在平台倾角匀速增大的过程中，滑块沿导向槽无卡滞滑动，导向槽的侧壁限位结构可避免滑块在滑动过程中发生侧偏，保证滑动轨迹始终沿斜面倾斜方向，确保实验数据的准确性。设计过程中，平台铰接端的旋转阻尼经过匹配调校，可实现2度每秒的匀速倾角提升，不会因转速波动导致滑块初始滑动时刻出现偏差；平台表面与滑块采用相同的钢质材料加工，接触面粗糙度统一控制在Ra1.6范围内，保证三组实验的摩擦系数稳定在0.3左右，排除材质差异对实验结果的干扰。装置底部设置有水平支撑底座，可直接放置在实验台面上使用，无需额外固定安装，整体占用空间紧凑，适合实验室桌面场景布置。配套的运动数据采集逻辑可同步记录滑块滑动的时间、位移与对应倾角参数，生成的运动曲线可直观反映滑块从静止到滑动的临界状态，以及滑动过程中的速度变化规律，数据结果可直接导出用于实验报告分析，也可通过调整滑块材质、接触面粗糙度、平台倾角变化速率等参数，拓展开展多组变量对照实验，满足不同深度的力学教学与验证需求。整套装置的结构无复杂传动部件，维护简便，导向槽与滑块的配合间隙控制在0.2mm，既保证滑动顺畅，又不会因间隙过大出现晃动，铰接部位采用耐磨衬套，长期反复调整倾角也不会出现旷量，可稳定支撑上千次实验操作。
