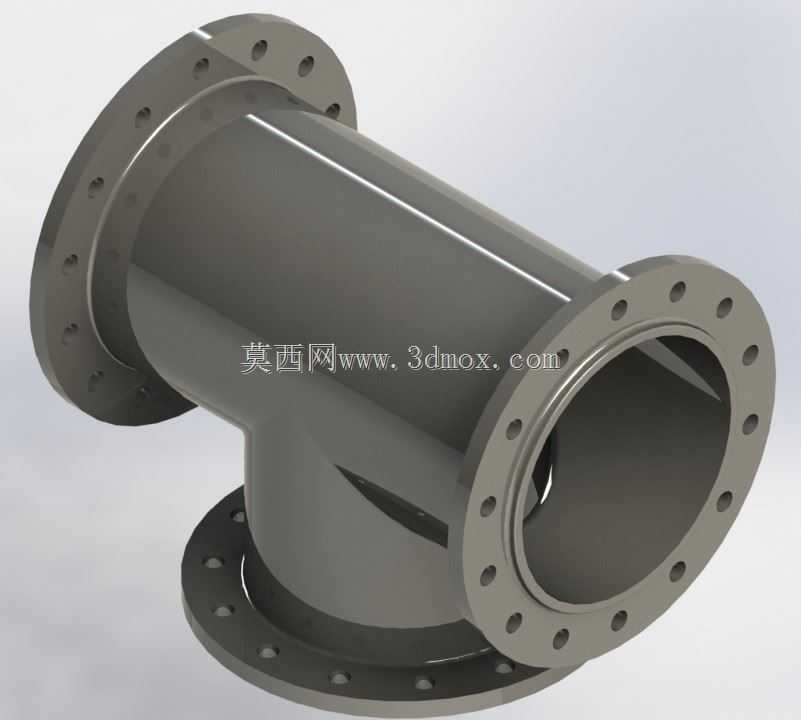

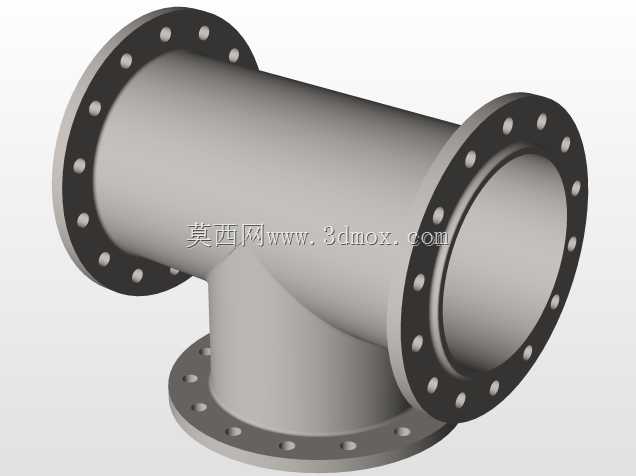

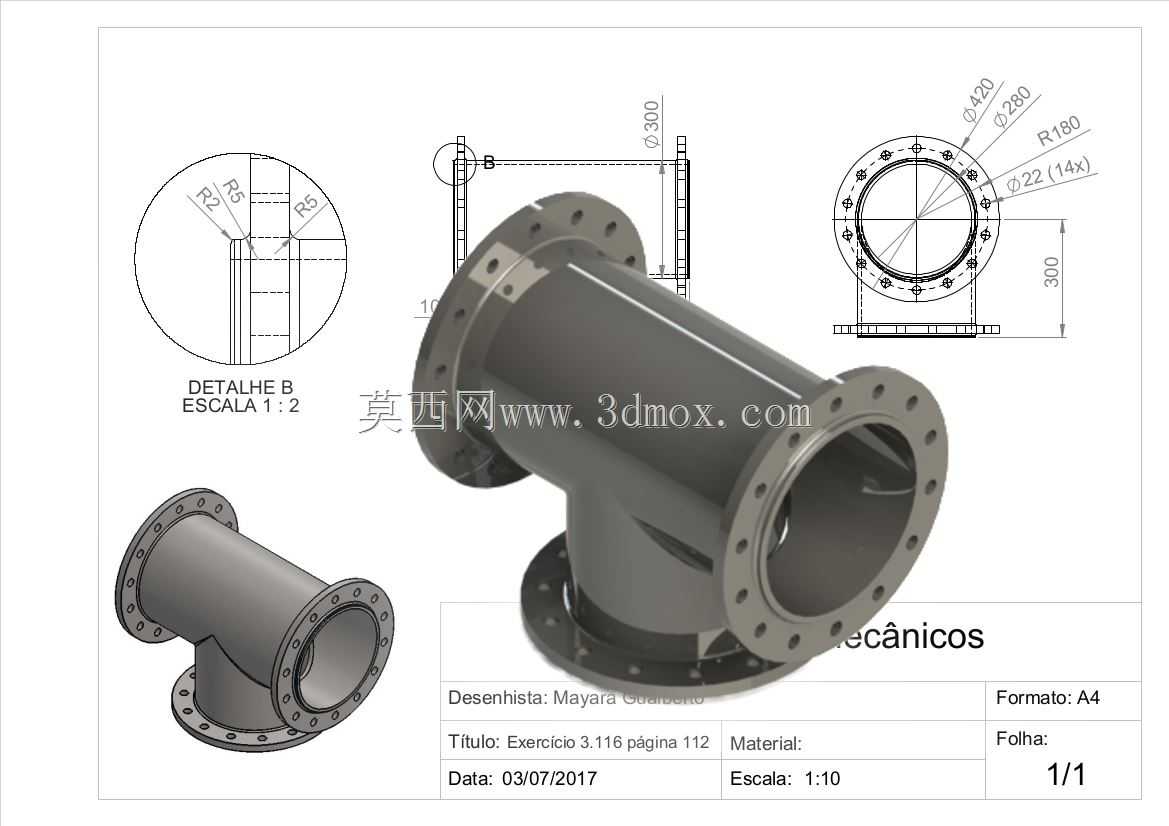

三法兰等径三通管道连接件结构建模

这款三法兰等径三通管件，主要应用在工业流体输送管网的支路分流场景，常见于化工介质输送、市政给排水、暖通循环水、工业制程管路系统中，作用是在主管道上引出垂直方向的支路，实现流体的分流或者合流，不需要额外加装转接接头，能减少管路的泄漏点，提升管路系统的运行可靠性。从结构设计来看，三个连接端全部采用标准法兰盘结构，法兰端面均匀分布螺栓安装孔，安装时通过螺栓紧固配合密封垫片，即可实现与对应管径管道的刚性密封连接，相比焊接式三通，法兰连接的形式更便于后期管路的拆装检修，不需要动火作业，适合在有防爆要求的厂区管路场景使用。设计过程中，三个通路的通径保持一致，内部流道做了圆弧过渡处理，避免直角转折造成的流体阻力激增，减少介质输送过程中的压损，同时也能降低介质内杂质在转角处淤积堵塞的概率，适配清水、低粘度油品、低压蒸汽等多种常规工业流体的输送需求。从安装边界来看，三个法兰端的中心轴线两两垂直，垂直方向的接口与水平方向两个接口的中心距保持一致，安装时不需要额外调整管路走向，可直接适配正交排布的管路布局，法兰盘的外径、螺栓孔分布圆直径、螺栓孔数量与孔径都匹配对应压力等级的管道法兰标准，现场安装时可直接与同规格的管道、阀门、泵组出口法兰配对，不需要单独加工转接件。管件主体采用等壁厚结构设计，在保证承压能力的前提下尽可能控制整体重量，三个法兰与主体连接位置做了加厚过渡处理，避免螺栓紧固时应力集中造成的连接处开裂，同时也能抵消管路运行过程中产生的振动载荷，提升管件的长期使用寿命。建模过程中严格遵循机械制图的投影规范，完整还原了法兰端面细节、螺栓孔分布、内部流道形态以及外部轮廓的过渡圆角，可直接用于管路系统的装配干涉检查、管路应力仿真分析，也可作为管件生产加工的结构参考，帮助设计人员快速完成管网系统的三维布局，减少现场安装时的尺寸匹配问题。
