带滚轮锁止结构的平面四杆机构

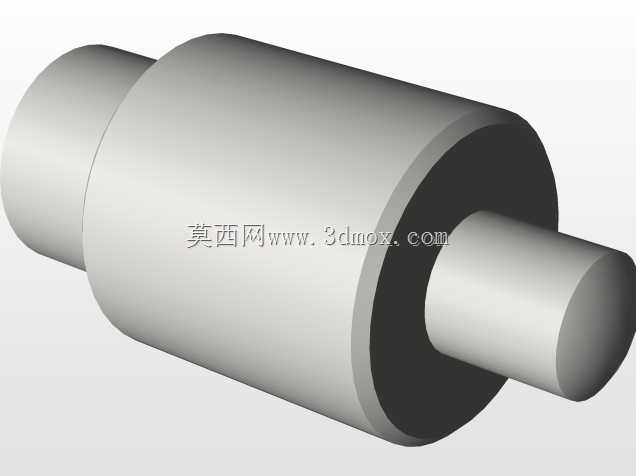

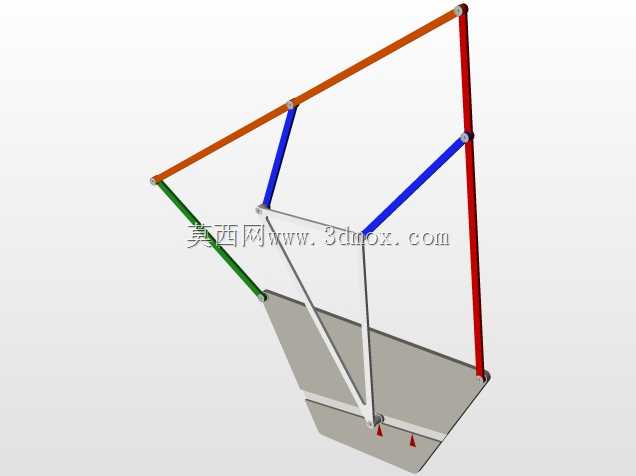

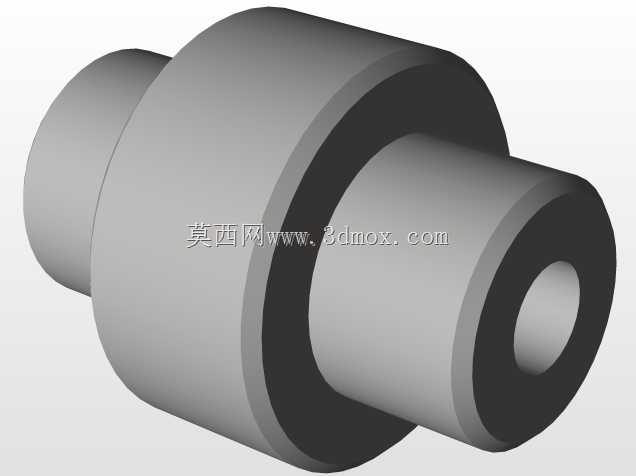

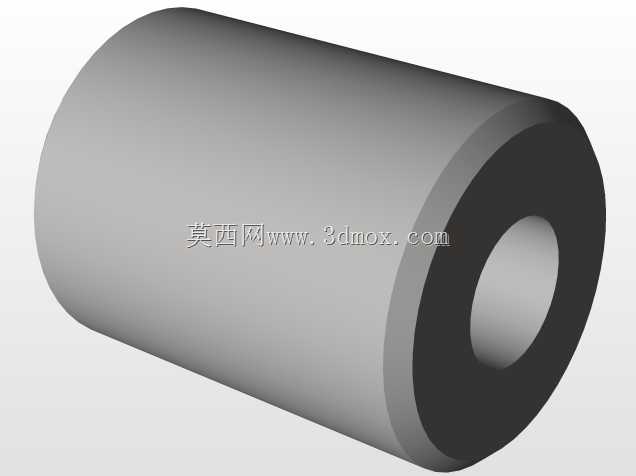

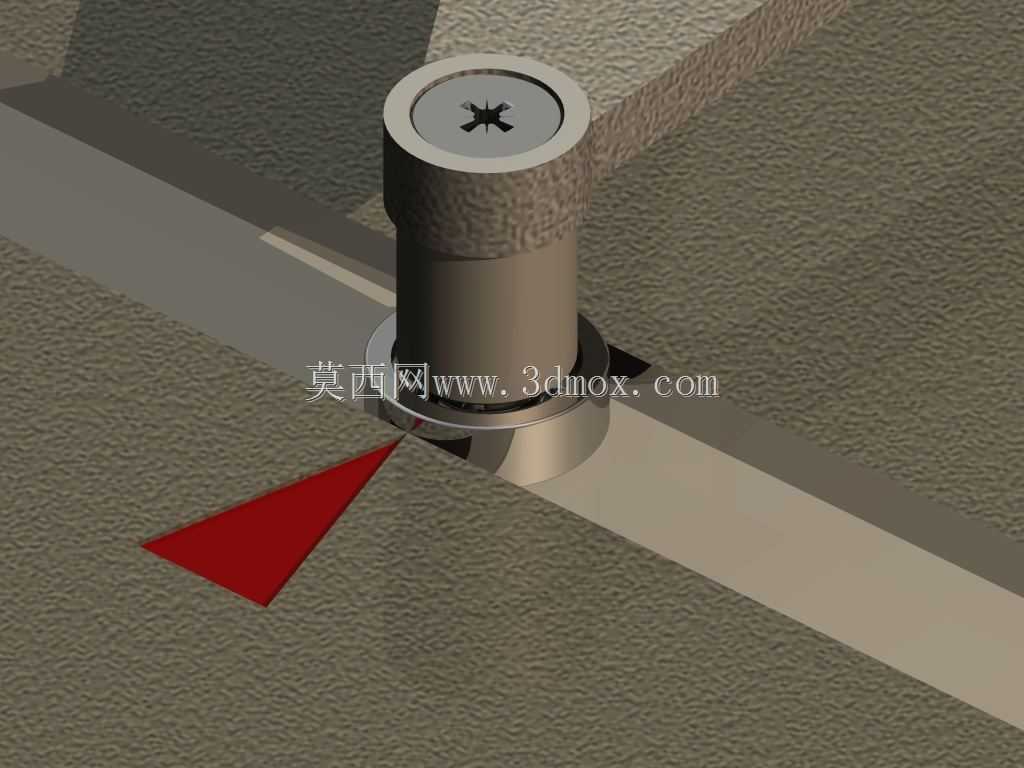

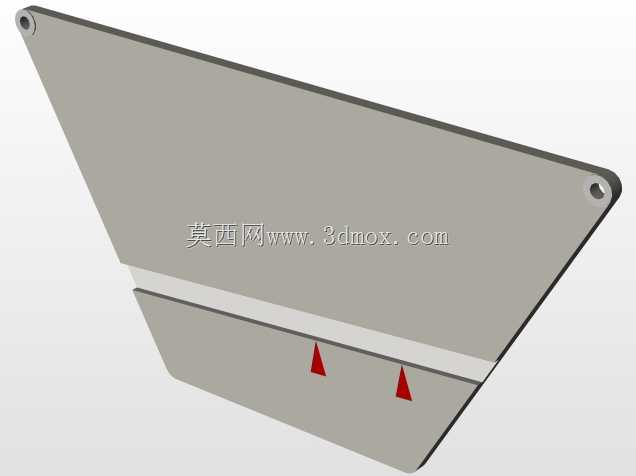

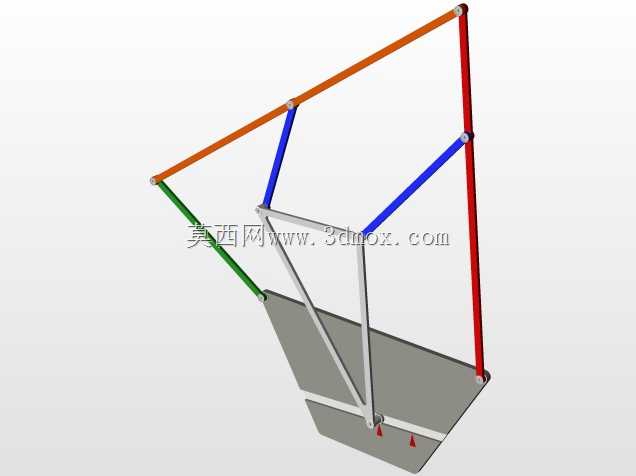

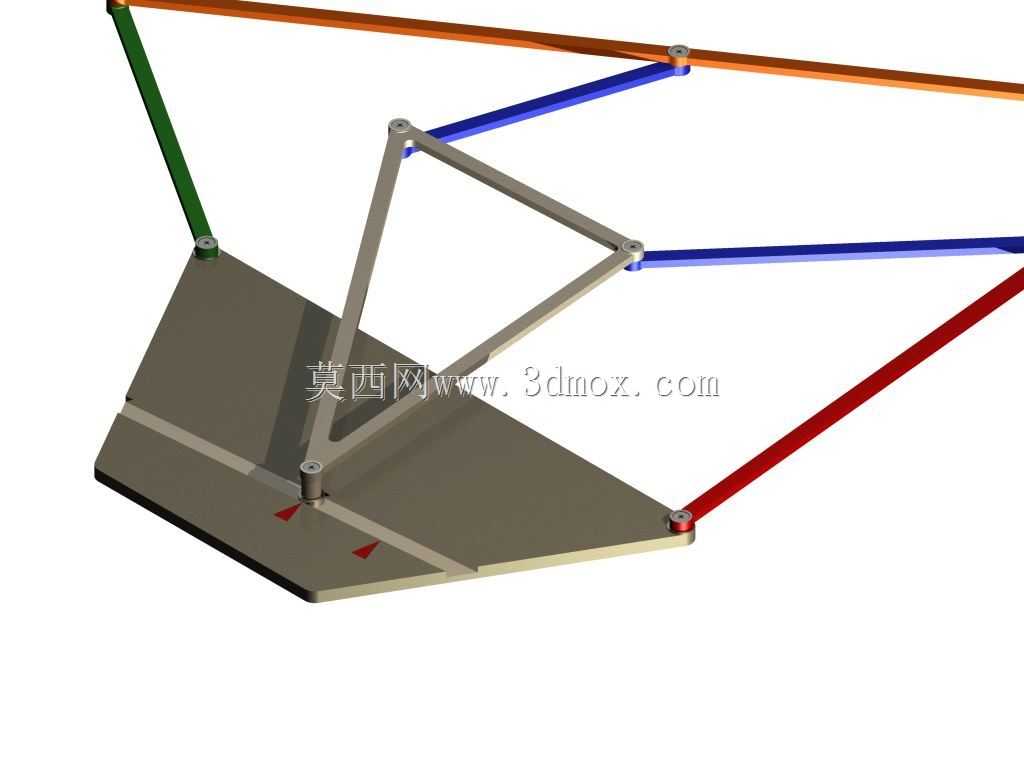

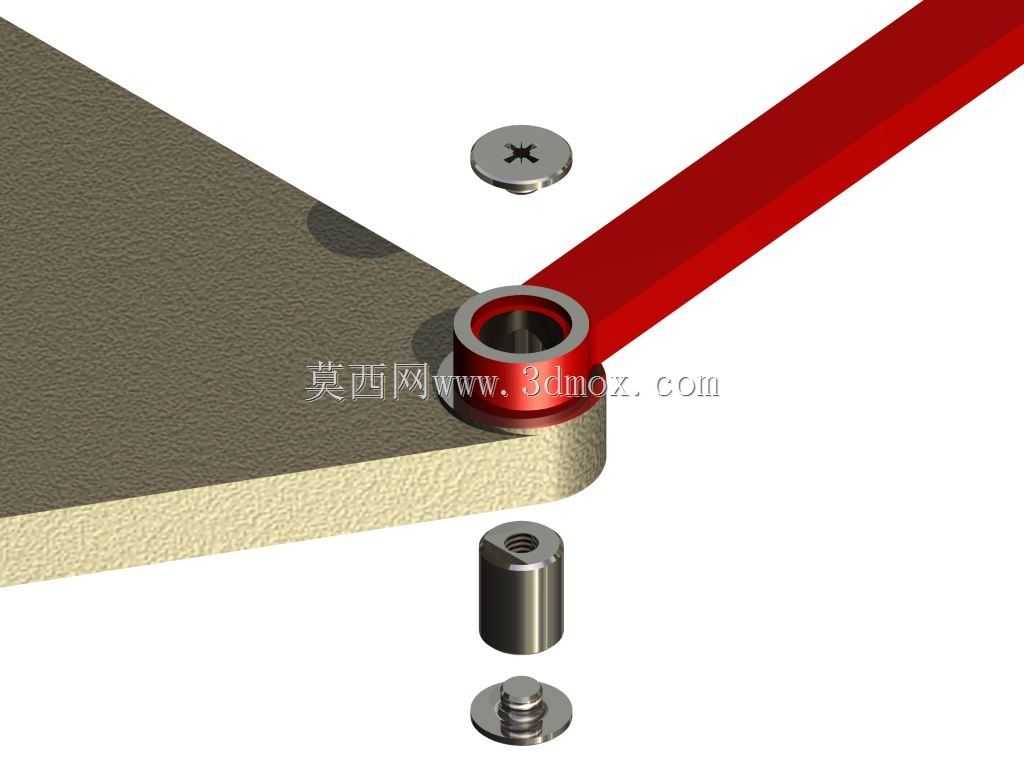

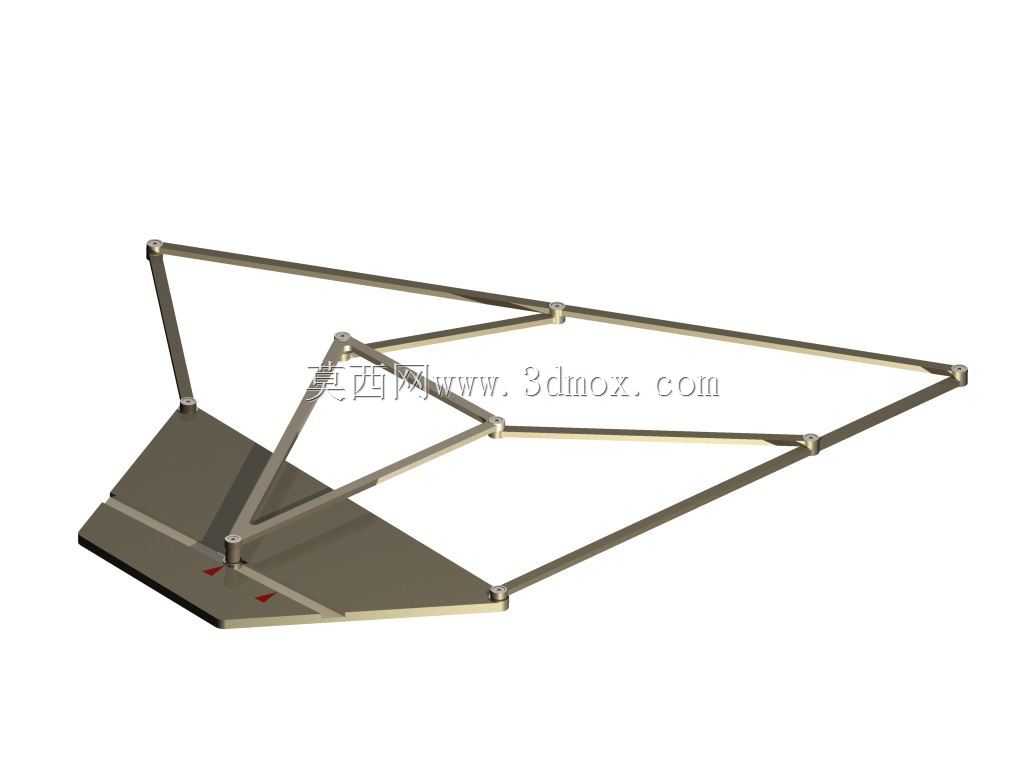

该平面四杆传动结构可适配轻工输送、小型工装变位等需要定行程直线位移输出的场景，核心是通过曲柄的定角度回转，带动执行端完成指定坡度下的精准线性位移，满足工位切换、工件推送类工序的动作需求。结构设计上以曲柄作为主动输入件，搭配连杆、摇杆与支撑摆板组成基础四杆传动链，主动曲柄的回转角度区间经过严格核算，可在顺时针转动的设定角度范围内，带动执行端沿5°坡度的导轨面完成71.5mm的有效线性位移，位移全程无卡滞、无死点，传动过程中速度传递具备非对称特性，主动件的回转速度会通过铰接点的位置约束，转化为执行端符合工序需求的变速运动，避免启停阶段的刚性冲击。结构中集成的滚轮与板件通槽相配合的限位结构，可将整套机构的自由度约束为1，仅保留主动曲柄的输入回转自由度，无需额外增加导向限位组件即可保证执行端的运动轨迹精度，减少了附属零件的加工与装配工作量。从安装边界来看，整套机构的铰接点均采用同轴螺栓铰接设计，支撑座可直接固定在设备安装基板上，执行端的输出点预留了标准安装接口，可直接对接推块、定位销等工装执行元件，无需二次改装即可直接嵌入现有设备的传动链路。设计过程中对各杆长参数做了反复迭代校核，当曲柄转动至初始对齐位置时，执行端恰好处于位移行程起点，转动至行程终点时，执行端精准抵达71.5mm位移标记位置，全程运动轨迹与预设坡度导轨完全贴合，不会出现偏载、卡涩问题。该结构可直接作为小型自动化设备的直线执行单元使用，相比气缸、电缸等直驱元件，无需配套气源或伺服驱动系统，仅通过电机带动曲柄回转即可完成定行程往复动作，成本更低、维护更简便，适合固定节拍、固定行程的简单往复工序使用，铰接部位的衬套预留了润滑空间，长期运行下的磨损量可控，可满足常规工业场景下的使用寿命要求。
