钣金折弯安装固定支架结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:255453
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计
  • 钣金折弯安装固定支架结构设计

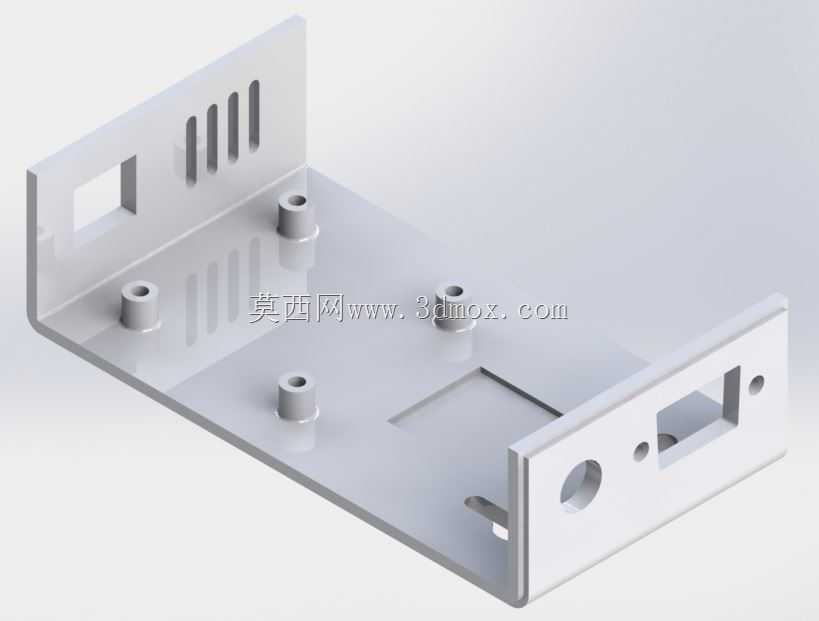

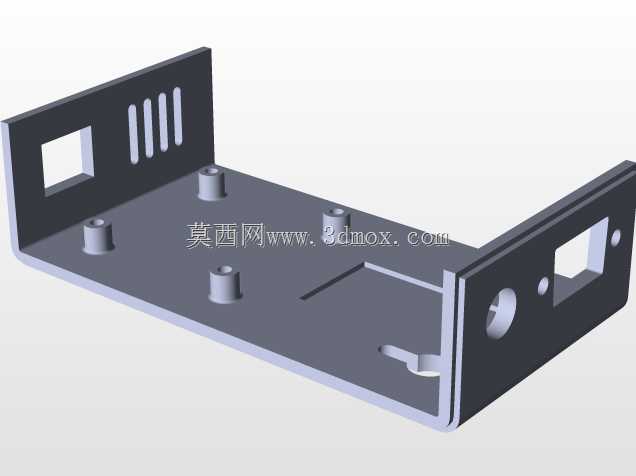

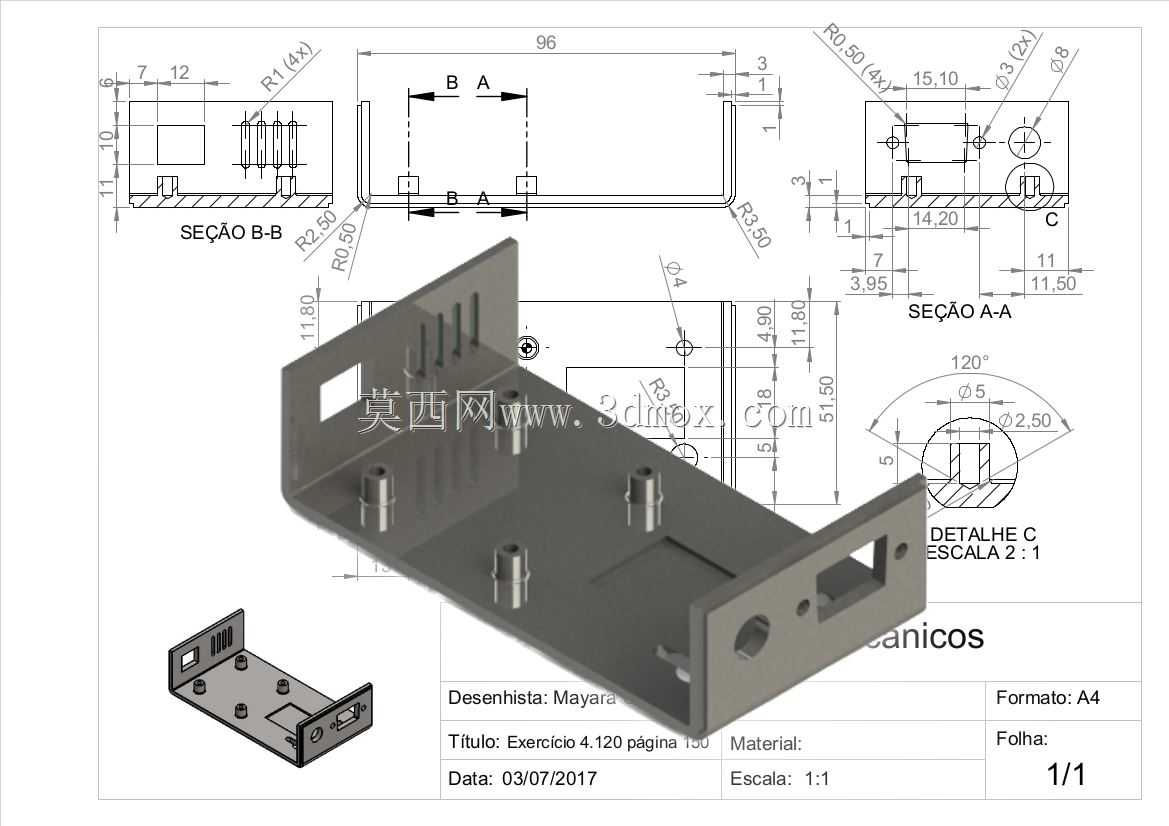

这类钣金折弯支架多应用在小型电控模块、传感组件的内置安装场景,作为设备内部的承载连接构件,需要同时兼顾元器件定位、走线避让、结构减重以及装配容错的多重需求。从结构细节来看,整体采用单块钣金弯折成型的工艺路线,减少拼接焊缝带来的形变误差,主体弯折形成U型容纳腔,腔体内设置的四个带孔凸柱用于直接锁附PCB板或者小型功能模块,柱体高度经过精确核算,保证装配后元器件与支架底面留有足够的散热间隙,避免元器件工作发热直接传导至钣金面造成局部积热。支架两侧的折弯翻边并非等宽设计,其中一侧翻边开设方形避让槽与两个圆形安装孔,方形槽用于对接设备壳体上的定位凸台,实现预定位后再通过圆孔穿装螺丝完成整体固定,另一侧翻边开设长条形散热槽,既可以降低支架整体重量,也能在密闭安装空间内形成空气对流通道,带走腔体内元器件的工作热量。从尺寸边界来看,支架主体长度为96mm,整体弯折高度适配常规小型内置模块的安装空间,各安装孔位的位置公差控制在0.1mm范围内,保证装配时不会出现孔位错位的问题。局部细节上,所有折弯位置都设置了对应折弯半径的工艺圆角,避免折弯时出现材料开裂的问题,翻边边缘做了去毛刺处理,防止装配过程中割伤线材或者操作人员。设计过程中优先考虑了冲压折弯的工艺可行性,所有凸台、开孔都可以通过连续模一次冲压成型,不需要后续二次机加工,有效控制量产的加工成本。安装定位方面,除了侧面的固定孔位,腔体内部的凸柱位置也做了防呆设计,不同位置的凸柱孔径存在细微差异,避免元器件装反造成的电路故障。局部放大的细节结构显示,其中一处安装位做了120度的沉头倒角,适配沉头螺丝的安装,保证螺丝装配后表面与支架面齐平,不会突出干涉其他周边构件。整体结构没有多余的冗余设计,每一处开孔、折弯、凸柱都对应明确的功能需求,既满足承载强度要求,也尽可能压缩了整体占用空间,适合在紧凑的设备内部布局中使用。
