带圆弧抱合结构的双侧安装支架

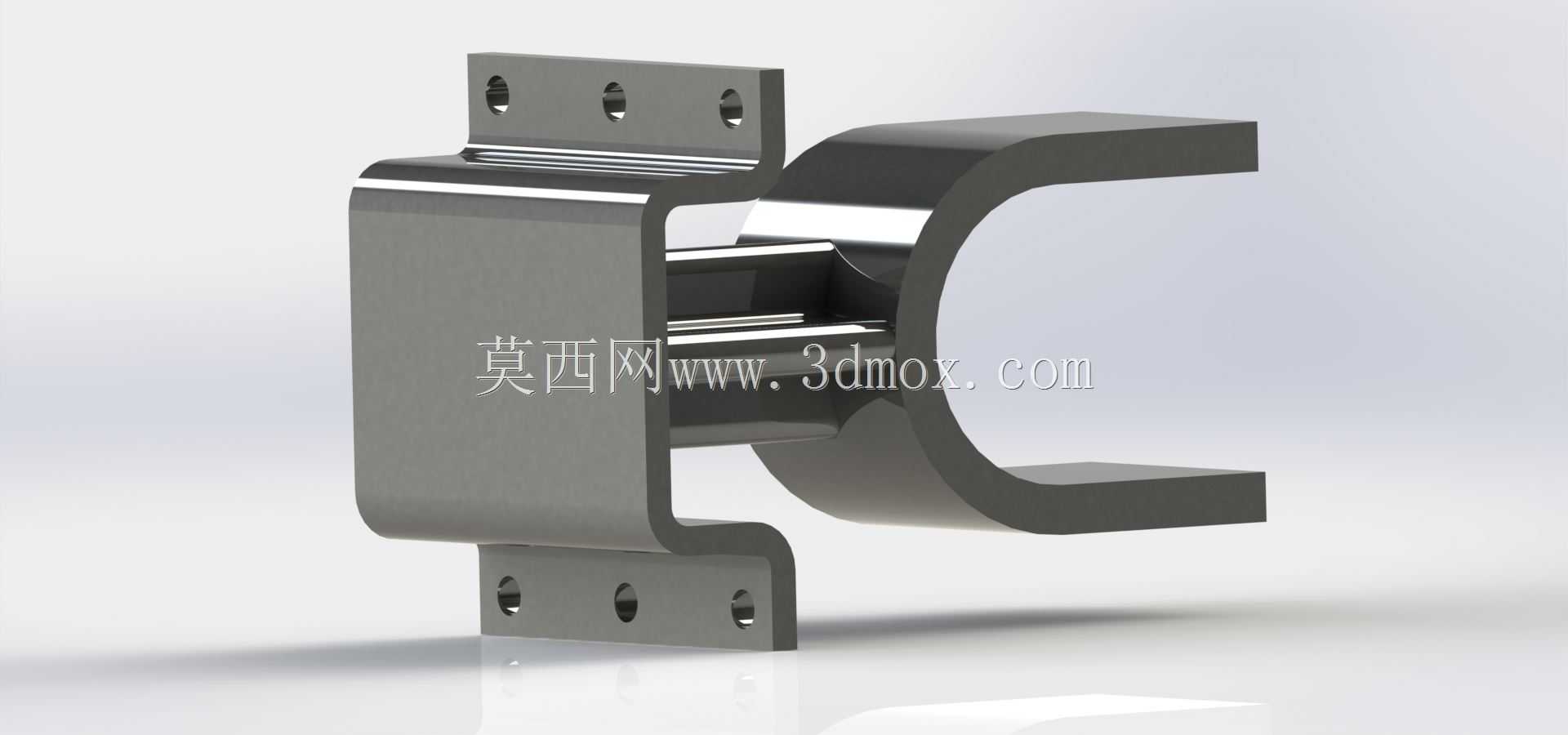

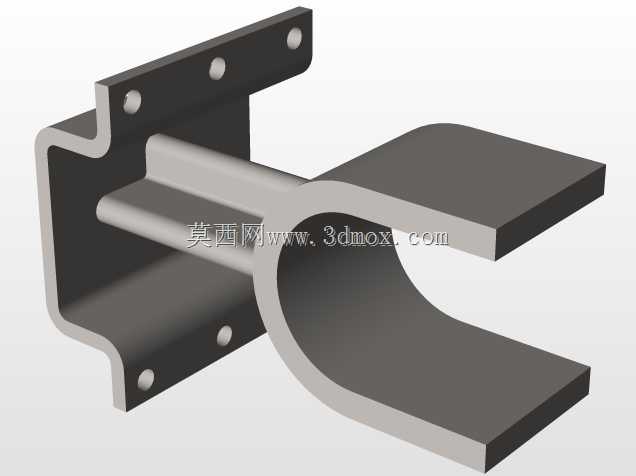

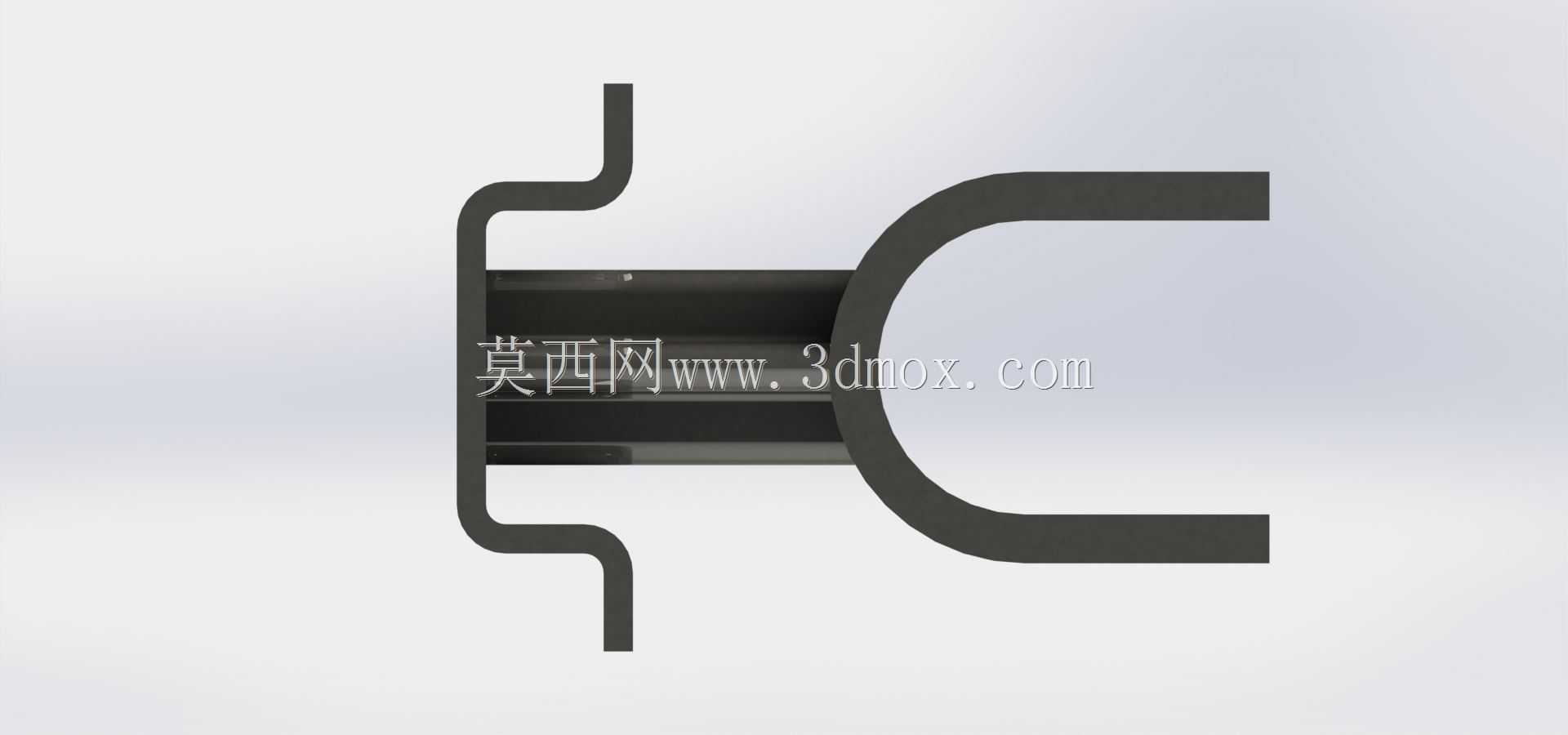

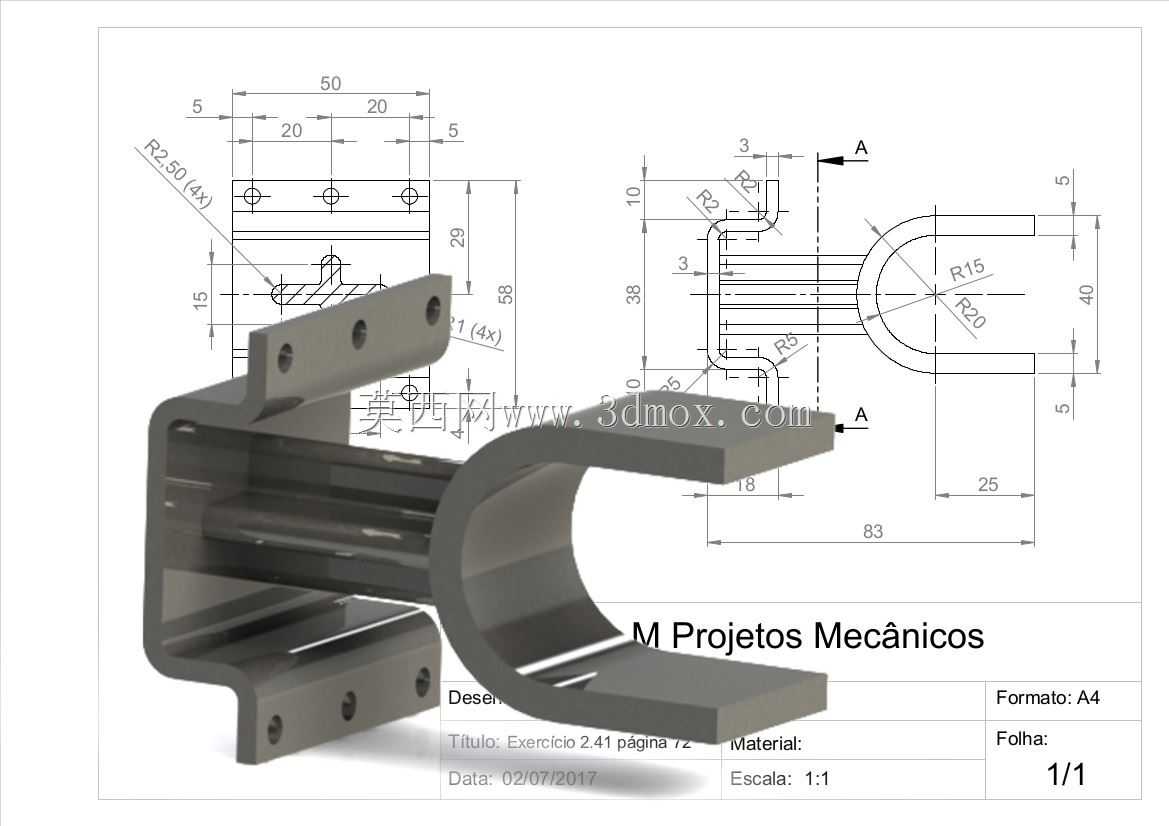

这类带圆弧抱合结构的双侧安装支架，多应用在轻工输送线、小型自动化设备的管轴类部件固定场景中，核心作用是通过单侧的圆弧面抱紧圆柱类杆件，同时依托双侧带安装孔的直板段完成与设备机架、型材框架的刚性连接，替代传统的分体式管夹加焊接支座的组合结构，减少装配环节的零件数量，降低现场安装的对位难度。从结构设计逻辑来看，该构件采用等厚钣金折弯成型，整体没有额外的拼接焊缝，所有折弯转角处均做了适配板材厚度的圆角过渡，避免折弯过程中出现应力集中导致的板材开裂，同时也能消除安装时的锐边划伤风险。圆弧抱合段的内R尺寸与待固定的圆柱杆件外径做了间隙配合设计，抱紧时不会出现卡滞，配合端面的开槽结构，能够在紧固件锁紧时提供微量的形变余量，让圆弧面与杆件表面充分贴合，保证连接后的抗扭、抗滑性能，避免设备运行过程中杆件出现轴向窜动或者周向转动。双侧的安装直板上均设置了等间距的通孔，孔位的排布间距适配常用工业铝型材的槽口间距，也能适配钢板焊接机架的常规安装孔位，安装时不需要额外做孔位二次加工，直接穿入紧固件即可完成固定。从尺寸边界来看，构件整体长度方向的最大尺寸为83，安装直板段的总高度为58，圆弧段的中心高度距离底部安装面为40，双侧安装孔的中心距分别为20、50，安装时需要预留的最小操作空间在长宽高三个方向分别为90、70、60，能够适配直径20到30区间的圆柱杆件固定需求。结构上的两处折弯边均设置了翻边加强结构，在不增加板材厚度的前提下提升了整体的结构刚性，承受径向载荷时不会出现安装面变形翘曲的问题，在长期受振动的工况下也能保持连接精度，不会出现紧固件松动的情况。这类支架的建模过程需要重点关注折弯扣除值的准确设定，保证展开后的下料尺寸精度，避免折弯后孔位出现偏移，同时圆弧段的曲面要保证顺滑，没有折线拐点，确保与被固定杆件的接触面积达到设计要求。
