帕吉纳243带竖槽筒状回转结构件

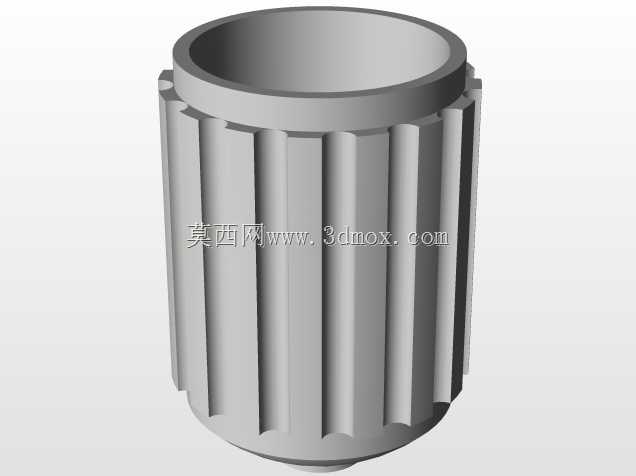

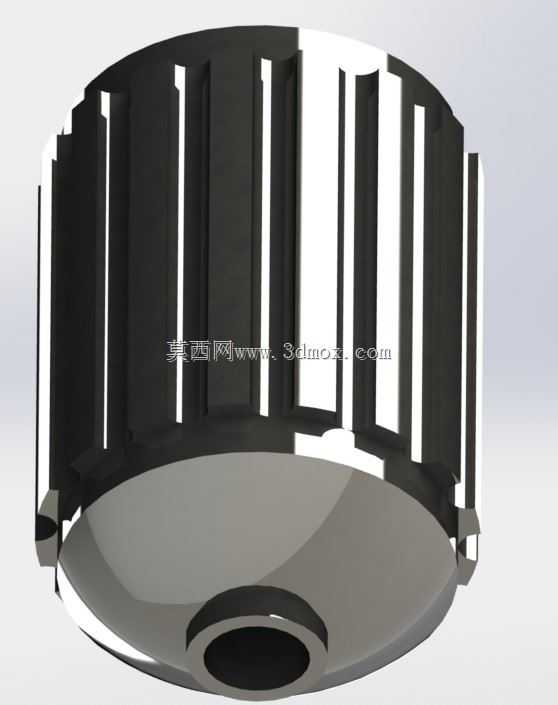

该类带竖槽的筒状回转结构件，常应用于需要周向定位、扭矩传递或是散热导流的机械装配场景中，在小型传动模组、流体调节组件以及精密设备的限位结构中都能见到同类结构的身影。从实际使用需求出发，这类零件的核心功能是通过外圆周均匀分布的竖槽，实现与配合件的卡合定位，避免运转过程中出现周向打滑，同时竖槽结构也能在高速回转过程中带动周边气流流动，带走部件运转产生的热量，降低连续工作状态下的温升幅度。设计这类结构时，首先要确认安装边界的尺寸约束，底部的半球形收口与中心通孔需要匹配对应安装轴的直径公差，外圆周的竖槽数量、槽深以及槽宽参数，要结合所需传递的扭矩大小、配合件的卡齿尺寸做匹配计算，既要保证卡合接触面积足够承受额定载荷，也要避免槽口过深导致零件整体壁厚不足，降低结构强度。外圆的竖槽采用等距均匀分布的设计思路，能保证零件回转过程中的动平衡性能，避免高速转动时出现偏摆震动，底部的半球形过渡结构可以减少应力集中，在承受轴向载荷时让应力均匀分散到筒壁上，避免直角连接处出现断裂风险。零件的轴向总长度需要适配安装腔的深度，外圆直径要与配合腔的内径保持合理的间隙配合，既不能间隙过大导致运转晃动，也不能间隙过小造成装配卡滞。中心通孔的同轴度公差需要严格控制，保证安装后零件的回转中心与安装轴的轴线重合，竖槽的侧面粗糙度要满足配合要求，减少卡合传动过程中的磨损，延长零件的使用寿命。在实际选型应用中，这类结构件常作为传动系统的中间连接部件，或是设备调节机构的定位构件，不同的槽型参数对应不同的载荷适配范围，建模过程中需要重点关注槽与筒壁的过渡圆角处理，避免加工过程中出现应力集中导致的零件失效，同时要保证所有竖槽的位置度公差一致，确保装配后每个槽的受力均匀，不会出现单个槽过载损坏的情况。
