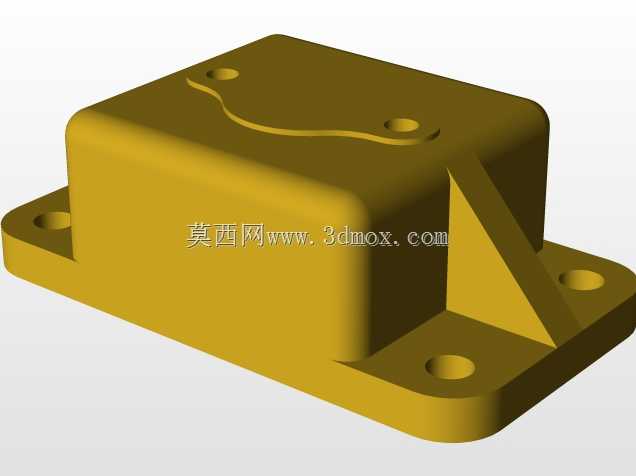

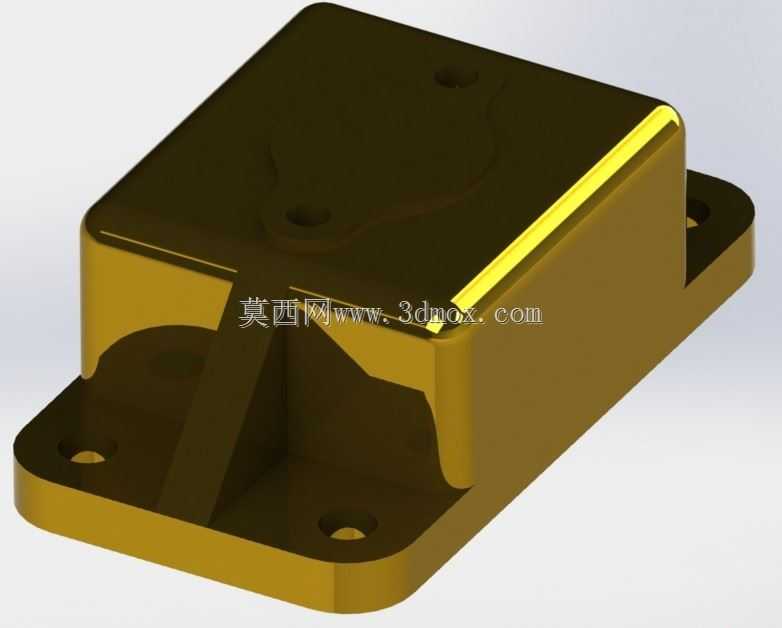

带安装凸缘的R角过渡盒式机械零件

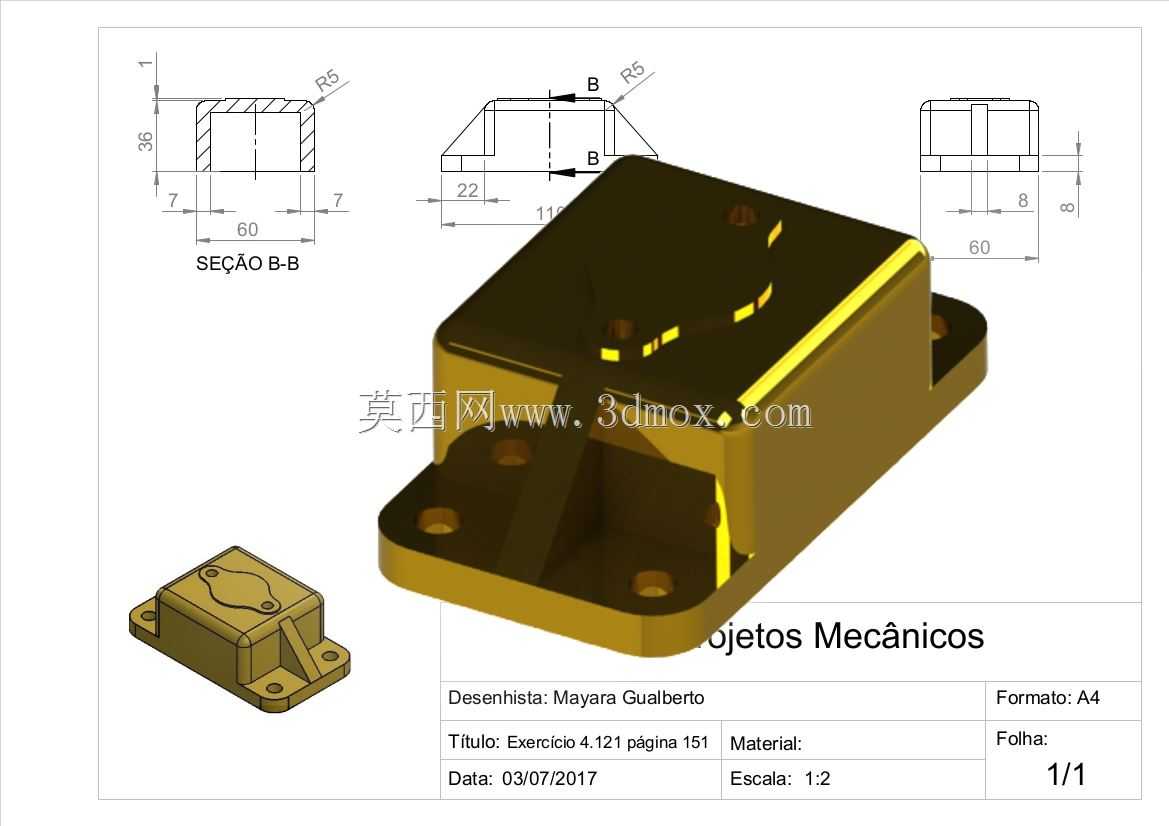

这类带双侧安装凸缘的盒式构件，常见于中小型工业设备的功能模块安装基座场景，多用来承载小型传感模块、接线端子排或者轻质阀组元件，在轻工自动化生产线、小型试验台架、户外便携检测设备的结构中都能见到这类结构的应用。从结构设计逻辑来看，主体采用盒式腔体结构，腔体内部预留的规整空间可以容纳内置元件，腔体侧壁做了等厚设计，既保证结构刚性，又能避免不必要的材料浪费，顶部边角处做了R5圆角过渡，一方面可以消除锐边带来的装配划伤风险，另一方面在注塑或者铣削加工时，圆角结构能减少应力集中，提升构件的抗冲击能力，避免受外力磕碰时边角出现崩裂。两侧向外延伸的安装凸缘是整个构件的安装基准面，凸缘上预留的四个安装孔位采用对称排布，安装时可以通过螺栓穿过孔位将构件固定在设备安装面板上，对称孔位的设计可以抵消装配时的位置误差，即使单个孔位存在小范围的加工偏差，也能保证构件安装后的水平度。从截面标注的尺寸来看，主体腔体的总宽度为60mm，两侧凸缘相对于腔体侧壁各外伸7mm，总安装跨度能适配多数标准设备的安装孔距要求，腔体总高度为36mm，凸缘上的安装孔距腔体侧壁留有足够的扳手操作空间，装配时不需要特殊工装，用普通内六角扳手就能完成锁紧操作。B-B截面的标注能看出腔体内部为贯通式设计，底部开口可以方便内置元件的走线或者对接下部接口，凸缘部分的厚度为8mm，这个厚度可以保证螺栓锁紧时凸缘不会发生翘曲变形，即使在有持续振动的设备工况下，也能保持安装面的贴合度，不会出现螺栓松动的问题。构件侧面的斜向过渡结构，是在保证腔体内部有效容积的前提下，缩减了非受力区域的材料用量，同时斜向结构能引导外部线缆顺着斜面排布，避免线缆在棱角处长期弯折出现外皮破损。这类结构在建模时需要优先保证安装凸缘的平面度公差，腔体的内壁与外壁要保持均匀壁厚，圆角过渡处要做到曲率连续，避免加工时出现刀痕或者注塑时出现缩痕，安装孔的位置度公差需要控制在合理范围内，保证和配套安装面板的孔位完全对齐，不需要现场扩孔就能完成装配。在实际选型使用时，这类构件可以根据使用场景选择金属铣削加工或者工程塑料注塑成型，用于有防护需求的模块安装时，还可以在腔体顶部搭配配套盖板，形成封闭的防护空间，阻挡粉尘或者溅水进入腔体内部，保护内置的电子或者机械元件。
