精密螺杆式手动夹钳结构设计

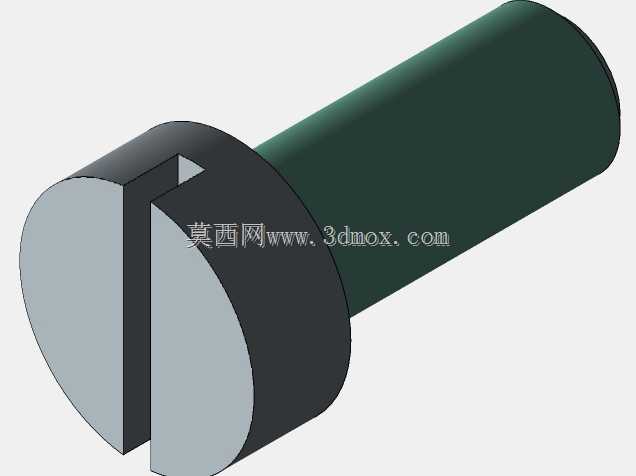

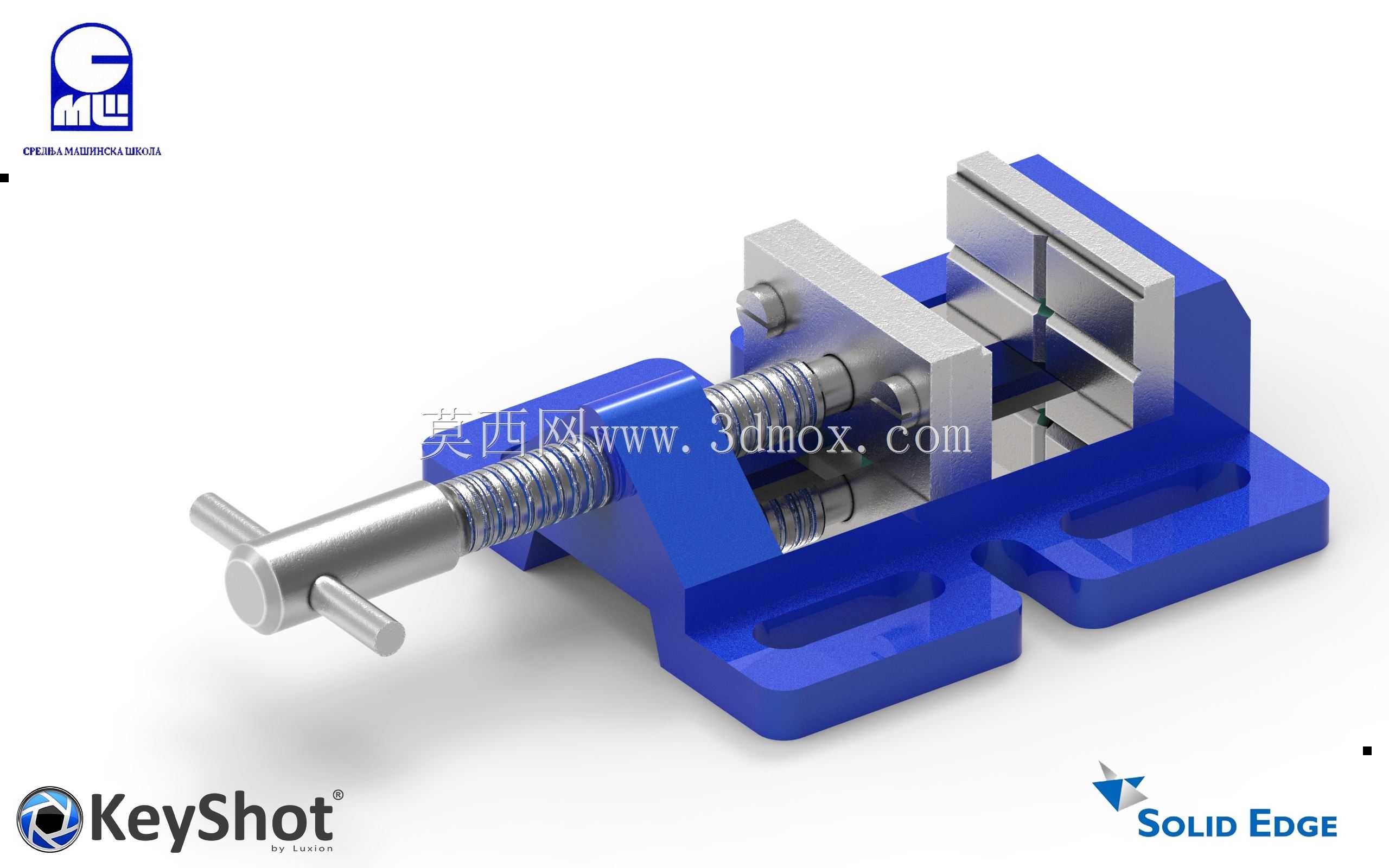

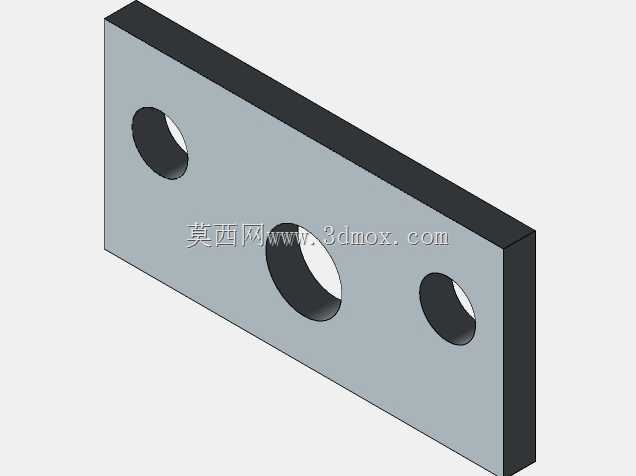

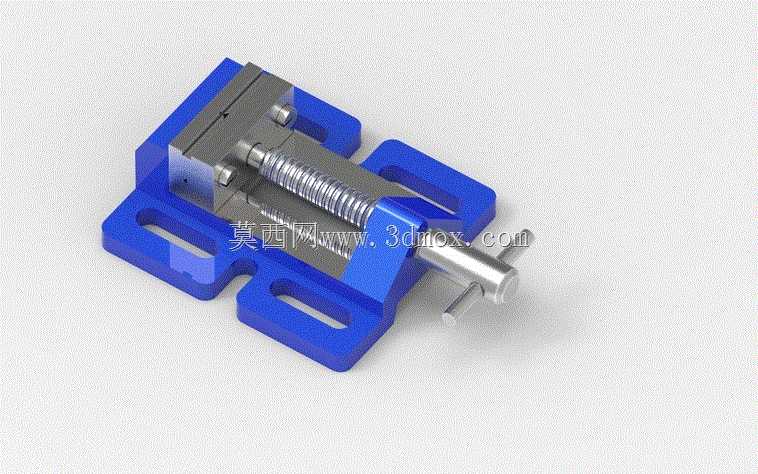

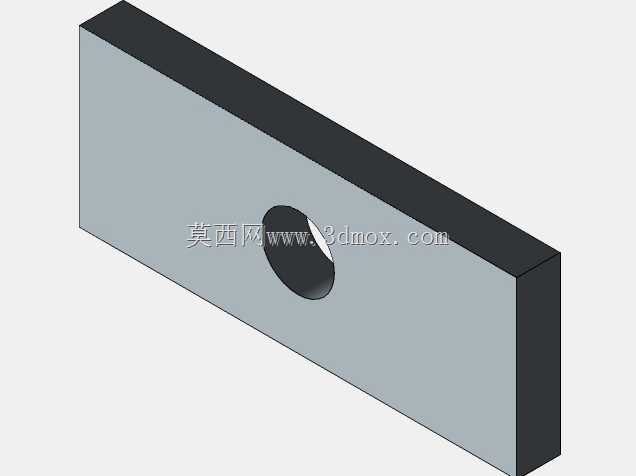

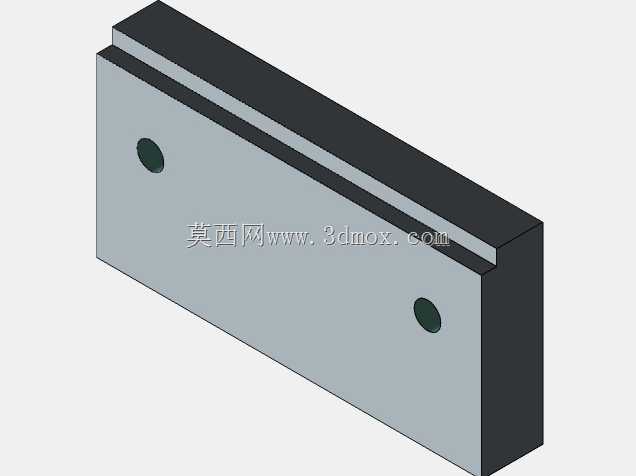

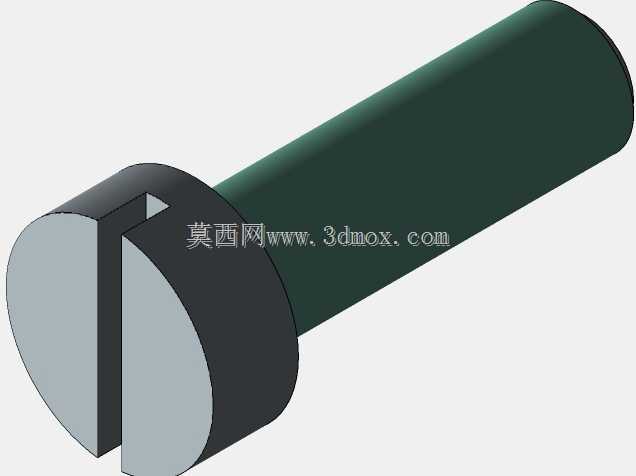

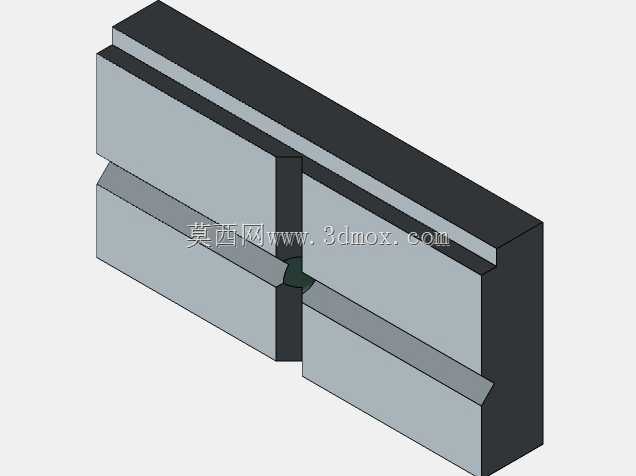

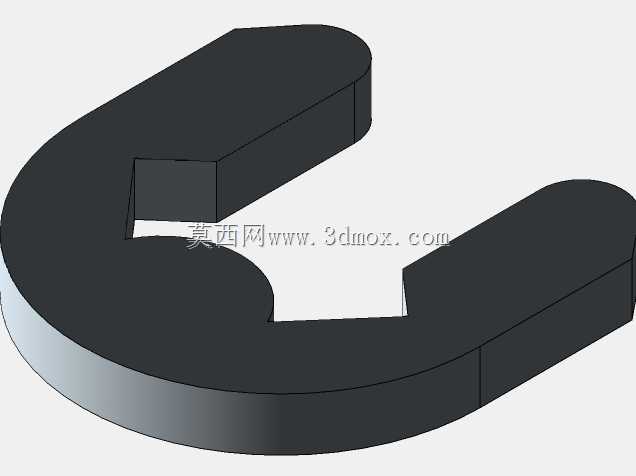

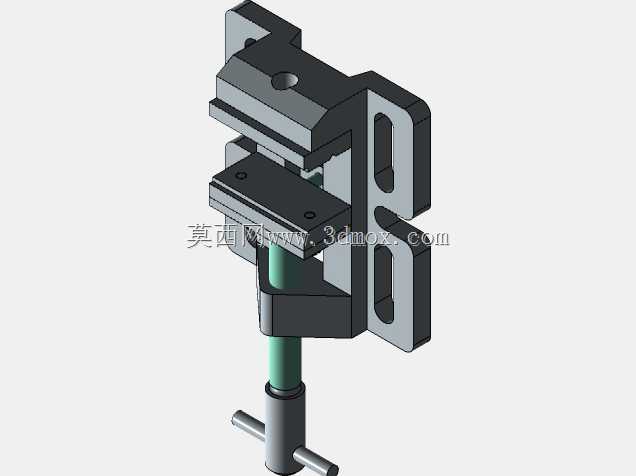

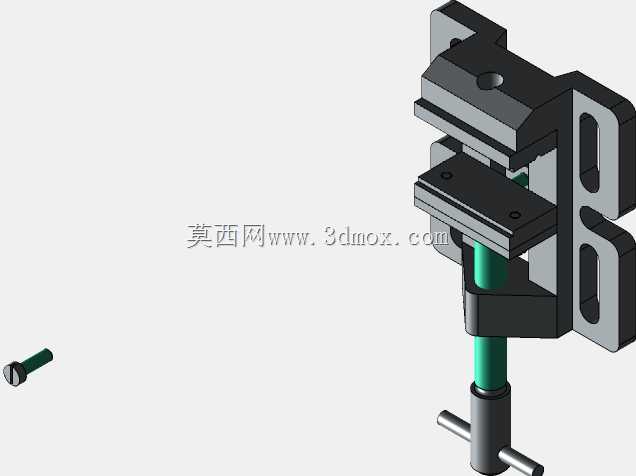

这款手动夹钳的结构设计充分考虑了小批量零件加工场景的装夹需求，在普通台虎钳的基础上做了轻量化适配，整体采用底座与活动钳身分体式布局，底座两侧开设长条形安装槽，可直接通过T型螺栓固定在铣床、钻床或者小型钳工工作台的台面上，安装槽的长度预留了足够的位置调整空间，能适配不同孔距的工作台安装孔位，不需要额外加工转接板就能完成固定。夹钳的核心传动采用梯形螺杆结构，螺杆一端通过限位结构与固定钳身连接，不会在旋动过程中出现轴向窜动，另一端与带摇柄的旋转头连接，摇柄采用穿销式设计，不需要施力时可以将摇柄转至贴合钳身的位置，避免作业过程中剐蹭操作人员或者周边工装。活动钳身与底座之间采用导轨式配合，配合面做了限位凸台设计，夹紧过程中活动钳身只会沿螺杆轴向平移，不会出现上下翘动或者侧向偏移的问题，钳口的贴合平面做了精磨处理，装夹硬质金属零件时不会因为钳口歪斜导致零件装夹倾斜，加工面出现垂直度超差的问题。从设计思路来看，这款夹钳没有采用复杂的液压或者气动夹紧结构，完全依靠手动旋动螺杆提供夹紧力，夹紧力的大小可以通过摇柄的旋紧力矩灵活控制，装夹薄壁铝件、塑料件等易变形零件时，可以手动控制旋紧程度，避免夹紧力过大导致零件变形报废，同时纯机械结构的设计没有易损的密封件、气动元件，日常使用不需要频繁维护，在加工车间多切削液、多金属碎屑的环境下也能稳定工作，不会因为碎屑进入传动缝隙就出现卡滞问题。钳身的整体尺寸控制在小型工装范畴，底座的宽度和长度适配小型加工设备的工作台尺寸，不会占用过多工作台空间，同时钳身的开口行程可以满足常规小型零件的装夹需求，固定钳身和活动钳身的钳口位置都预留了安装软钳口的螺纹孔，用户可以根据加工零件的材质更换铜质、尼龙材质的软钳口，避免装夹过程中夹伤零件的已加工表面。底座的边角位置都做了倒角处理，没有尖锐的棱角，搬运和安装过程中不会划伤操作人员，螺杆的外露部分做了光滑过渡处理，金属碎屑不容易附着在螺杆螺纹上，日常清理只需要用毛刷扫过就能去除表面碎屑，不需要拆解结构就能完成日常维护。在实际应用场景中，这类夹钳除了用于机加工工序的零件装夹，还可以用于钳工划线、零件打磨、小型部件装配等场景，在没有压缩气源或者液压动力源的维修工位、野外作业场景下，也能独立完成装夹作业，不需要额外配套动力设施。夹钳的整体结构采用模块化设计，固定钳身、活动钳身、螺杆、底座几个核心部件都可以单独拆卸更换，长期使用后如果螺杆出现磨损、钳口出现磕碰损伤，不需要更换整个夹钳，只需要更换对应损坏的部件就能恢复使用精度，有效降低了长期使用的成本。
