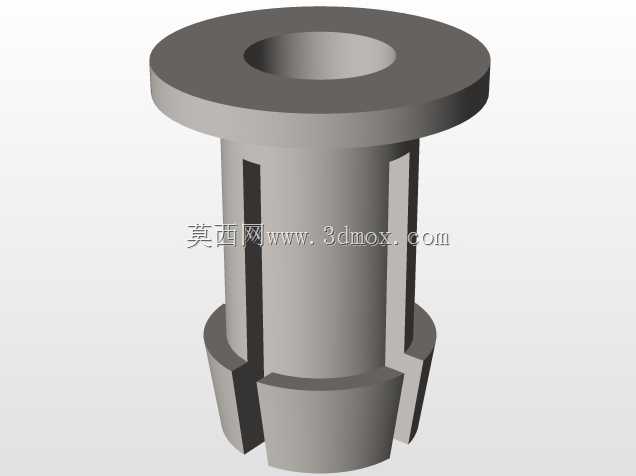

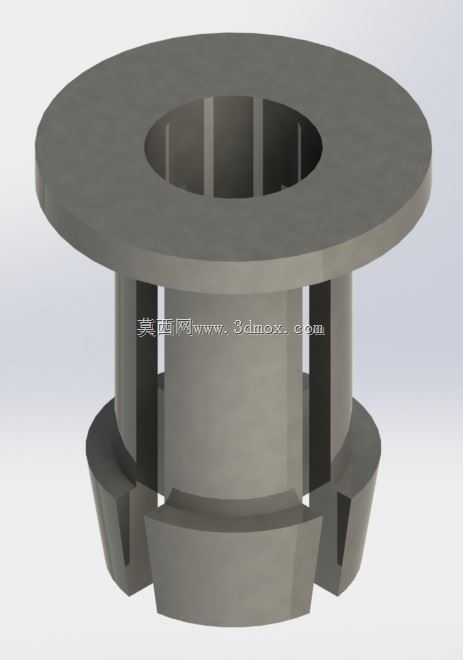

带法兰盘开槽式柱状连接锁紧构件

这类带顶部法兰盘的开槽柱状构件，常应用在需要周向定位同时传递轴向锁紧力的传动链路中，比如轻工输送线的辊筒端锁紧、小型设备的轴端限位、自动化夹具的定位支撑环节，实际使用时依靠下端周向均匀分布的开槽卡爪嵌入对应安装座的卡槽内，配合顶部法兰盘的端面贴合实现双向限位，避免构件工作时出现周向窜动或轴向脱出的问题。从结构设计逻辑来看，顶部法兰盘采用大直径圆盘结构，端面做平整处理，安装时可与配合件的端面完全贴合，增大接触承压面积，分散轴向载荷，避免局部应力集中导致的配合面压损；中间的空心筒体结构在保证整体支撑强度的前提下，大幅降低构件自身重量，同时可穿过对应规格的传动轴或拉杆，满足穿轴安装的使用需求，筒壁厚度经过载荷校核，既不会因壁厚过薄导致受压变形，也不会因壁厚过大造成材料浪费。下端周向分布的开槽卡爪做了斜切导向处理，安装时可顺着卡槽顺利滑入配合位，不需要额外的对位工装，卡爪的槽宽与配合卡槽的尺寸做了公差匹配，间隙控制在合理范围内，既保证安装顺畅，又能避免间隙过大带来的传动晃动。安装边界方面，顶部法兰盘的外径大于中间筒体直径，安装时需要预留对应法兰直径的端面贴合空间，下端卡爪的外轮廓尺寸小于法兰盘外径，对应的安装座卡槽深度需要匹配卡爪的轴向长度，保证法兰盘端面贴合时卡爪能完全卡入卡槽实现周向锁止，中间空心内孔的直径与穿装的轴径采用间隙配合，适配一定范围内的轴件穿装需求，不需要额外加工衬套即可完成装配。这类构件在实际工况中可承受一定的轴向拉压载荷与周向剪切力，卡爪的开槽结构还能在安装时提供微小的形变余量，抵消部分装配应力，避免硬装配导致的构件开裂，同时整体对称的结构设计也让构件在高速转动工况下能保持较好的动平衡性能，不会因质量分布不均产生额外振动。
