带侧孔U型槽式钣金防护壳体结构

项目分类:3D模型 发布时间:2021-08-31 ID:255651
  • 带侧孔U型槽式钣金防护壳体结构
  • 带侧孔U型槽式钣金防护壳体结构
  • 带侧孔U型槽式钣金防护壳体结构
  • 带侧孔U型槽式钣金防护壳体结构

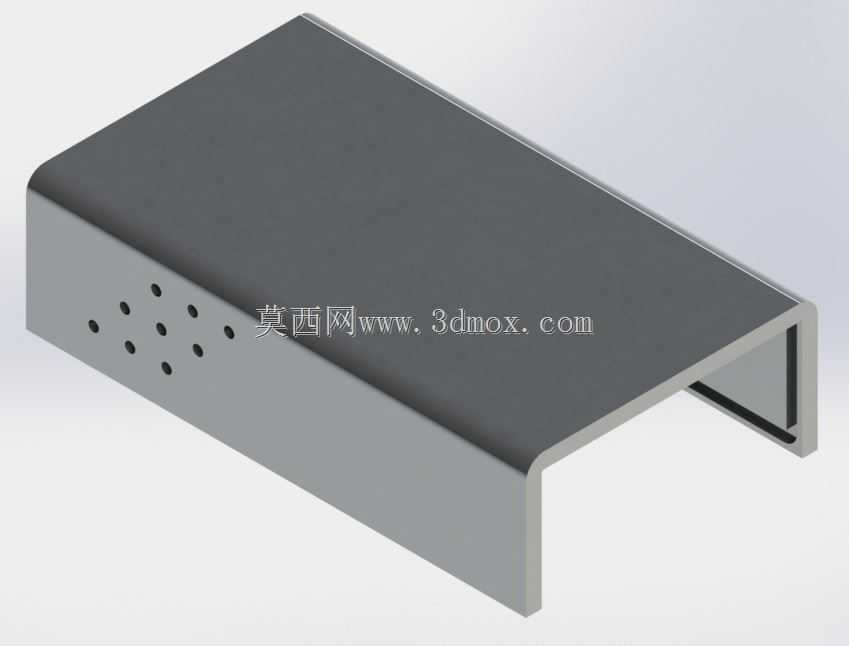

这类U型槽式钣金防护壳体,多应用在小型电控模块、传感单元的外置防护场景中,日常在自动化生产线的工位检测端、小型设备的接线防护区域都能见到同结构构件,核心作用是为内部的电子元件、接线端子提供物理遮挡,避免生产过程中切屑、粉尘、飞溅的切削液直接接触内部器件,同时也能避免操作人员误触带电部位引发安全隐患。从结构设计逻辑来看,整体采用单折弯成型的U型敞口结构,省去了多余的拼接焊缝,加工时仅需一道折弯工序就能完成主体成型,加工效率高,批量生产成本可控,敞口的设计也方便内部元器件的装配与后期检修维护,不需要完全拆解壳体就能完成接线、元件更换等操作。壳体侧面设计的阵列小孔,是兼顾散热与走线需求的结构,部分孔径可作为指示灯的透光孔,也可作为固定内部小型电路板的安装孔位,不同孔径的排布对应内部元件的安装位置,避免后期二次打孔破坏壳体的防护性能。从尺寸边界来看,整体槽体的长度、宽度与深度比例适配常规小型PCB板的安装尺寸,侧壁的折弯边预留了足够的安装让位空间,装配时可直接通过侧边的安装孔将壳体固定在设备的安装基板上,不需要额外设计转接支架,安装边界适配多数小型设备的安装工位,不会和周边的传动部件、走线槽产生空间干涉。设计时特意将壳体的边角做了小圆弧过渡,避免钣金锐边划伤装配人员,同时折弯处的圆角半径匹配板材厚度,不会出现折弯开裂的问题,壳体顶面为平整平面,可根据使用需求粘贴标识标签,也可作为小型铭牌的安装面。这类钣金件的板材厚度通常根据防护等级需求选择,常规工况下采用普通冷轧钢板加工后做喷塑处理即可,在有防腐蚀需求的场景下也可更换为不锈钢板材加工,结构本身不需要做额外改动就能适配不同材质的加工需求,通用性较强。在实际建模过程中,需要重点关注折弯扣除值的设置,保证折弯后的内腔尺寸符合元器件的安装要求,侧面阵列孔的位置要和内部元件的接口位置精准对应,避免出现装配时孔位错位无法接线的问题,同时要预留足够的装配公差,保证批量加工时的尺寸一致性,降低装配阶段的调试工作量。
