螺旋弹簧式车用减震构件结构设计

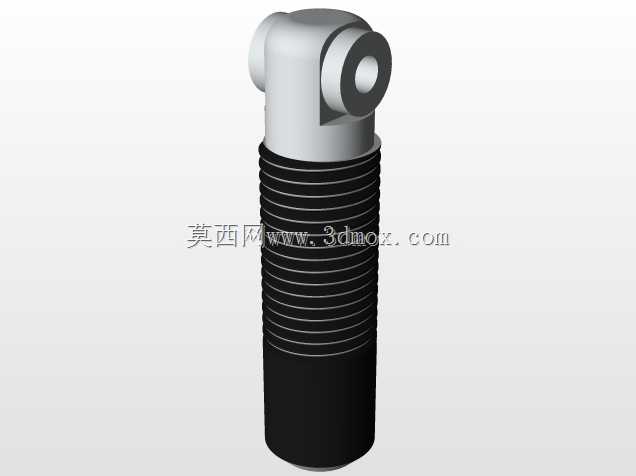

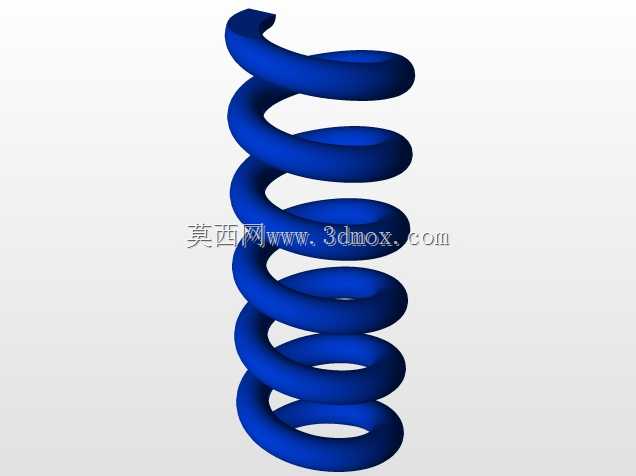

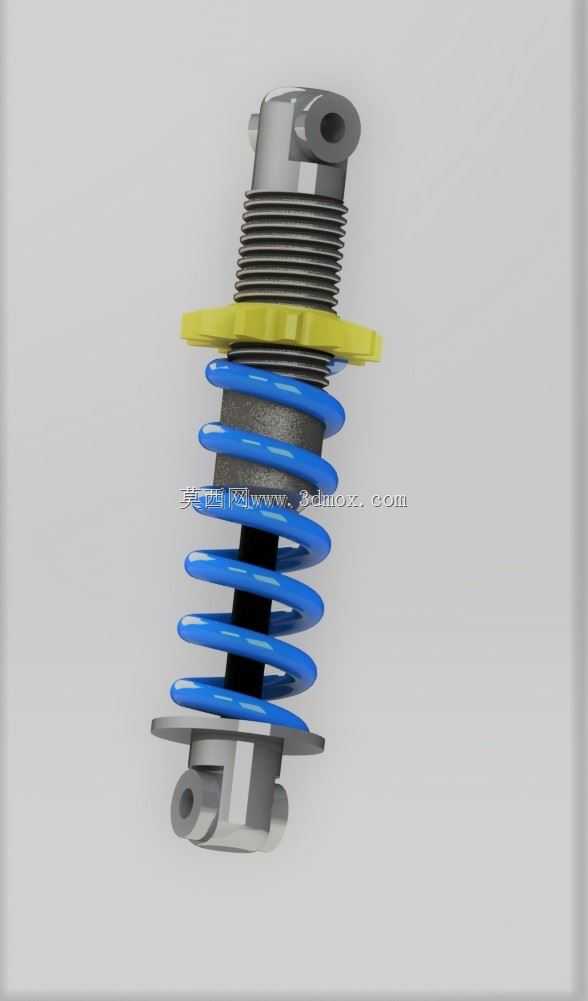

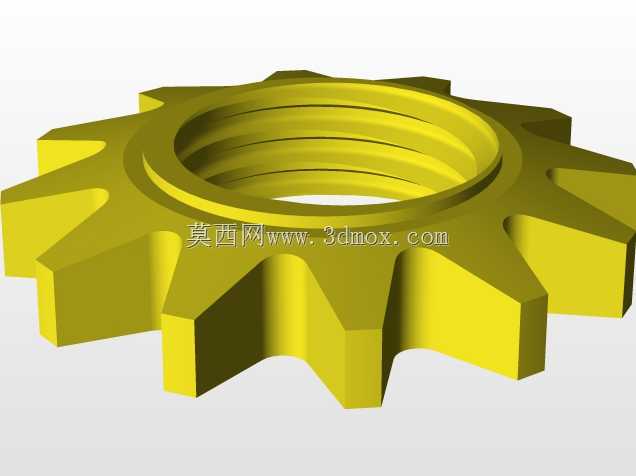

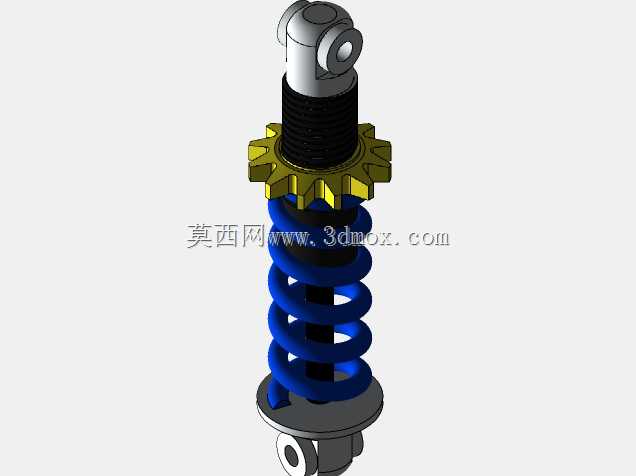

该减震构件主要应用于乘用车辆悬架系统，也可适配小型工程作业车辆的行走机构缓冲环节，核心作用是过滤路面颠簸传递至车架的冲击载荷，避免刚性冲击造成车架连接部位疲劳开裂，同时抑制弹簧吸震后往复弹跳的余振，提升行驶过程中车轮的接地附着力，保障转向与制动动作的执行稳定性。从结构设计逻辑来看，整体采用同轴集成式布局，将阻尼芯轴与螺旋弹簧嵌套布置，上下两端设置铰接式安装吊耳，吊耳内预留销轴安装孔位，可直接与车架侧、下摆臂侧的安装支座配合，无需额外设计转接支架，减少装配环节的累计公差。弹簧部分采用等节距圆柱螺旋结构，表面做喷丸强化处理提升抗疲劳性能，弹簧中径与芯轴外径预留合理间隙，避免压缩行程中弹簧与芯轴发生剐蹭磨损；中部设置的黄色限位挡圈用于限定弹簧最大压缩行程，当载荷达到设计阈值时，挡圈与上下弹簧座贴合，防止弹簧被压并产生塑性变形。上下弹簧座采用冲压成型结构，边缘设置翻边结构对弹簧端部进行径向限位，避免车辆侧倾时弹簧发生横向窜动；上端吊耳集成螺纹调节段，可通过旋转调整弹簧预紧力，适配不同整备质量的车型调校需求。安装边界方面，上下吊耳的中心距为自由状态下的核心安装尺寸，铰接孔的孔径匹配常规悬架销轴直径，弹簧外径尺寸需匹配轮拱内部的预留安装空间，避免转向过程中与轮罩内衬发生运动干涉；芯轴内部填充阻尼介质，通过活塞上的节流孔控制介质流动速率，实现不同振动频率下的阻尼力匹配，低速压缩工况下阻尼力较小以过滤细碎颠簸，高速拉伸工况下阻尼力增大以抑制大幅弹跳。设计过程中需重点校核弹簧的刚度曲线与阻尼阀系的匹配度，确保在空载、满载不同载荷下，减震构件的动行程都处于合理区间，避免出现打底或拉伸超限的问题；同时铰接部位的衬套刚度需匹配整车NVH调校需求，在过滤高频振动的同时保证路感的清晰传递，兼顾乘坐舒适性与操控稳定性。
