六角扳手与开口扳手组合装配结构

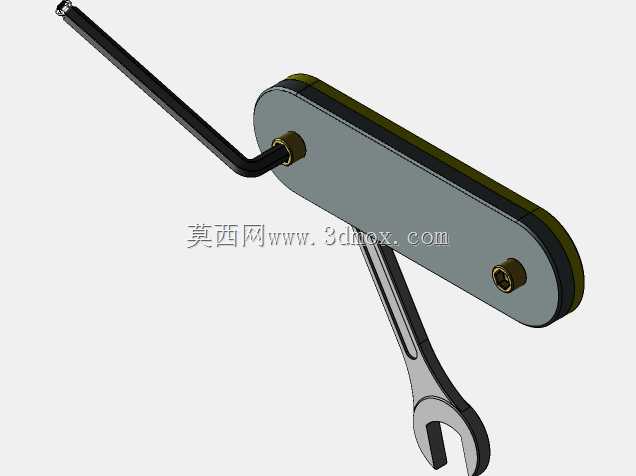

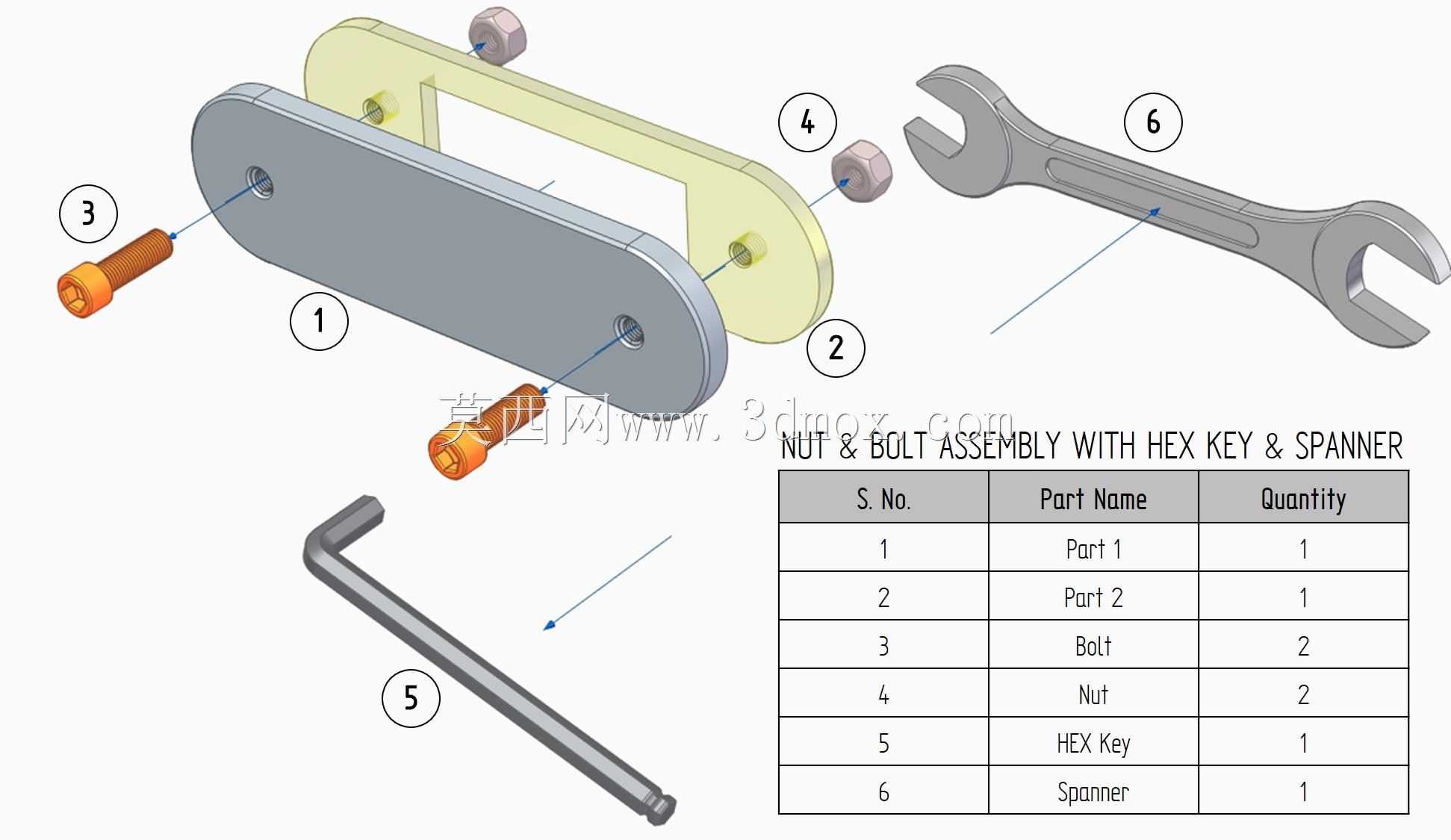

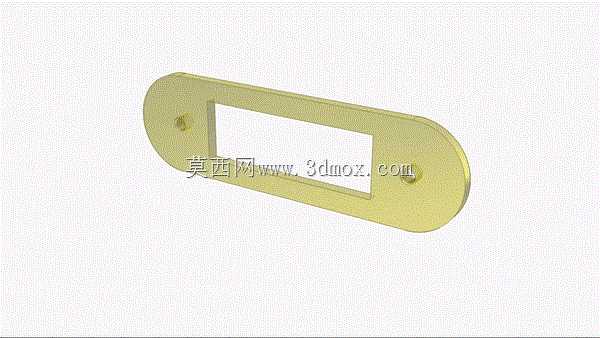

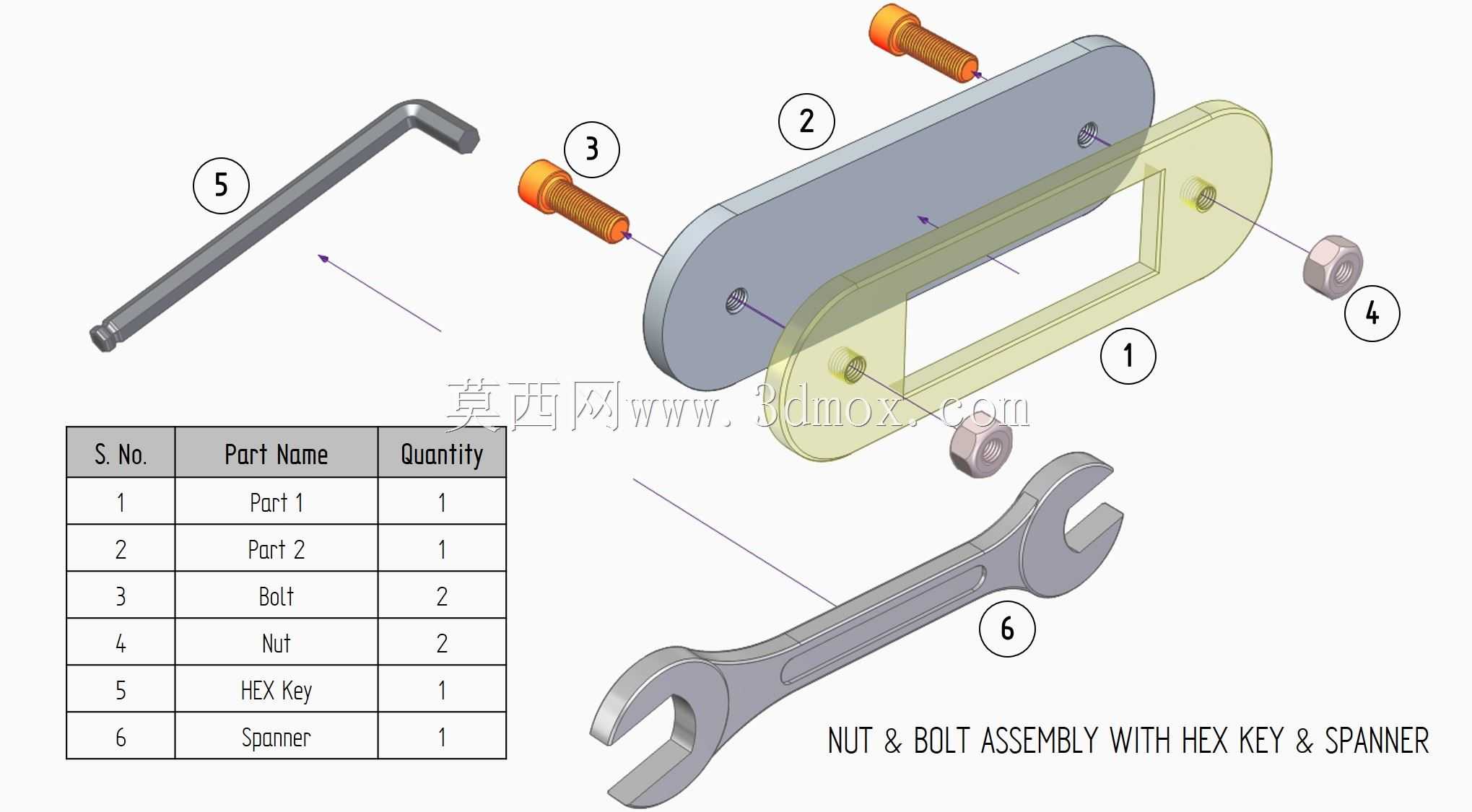

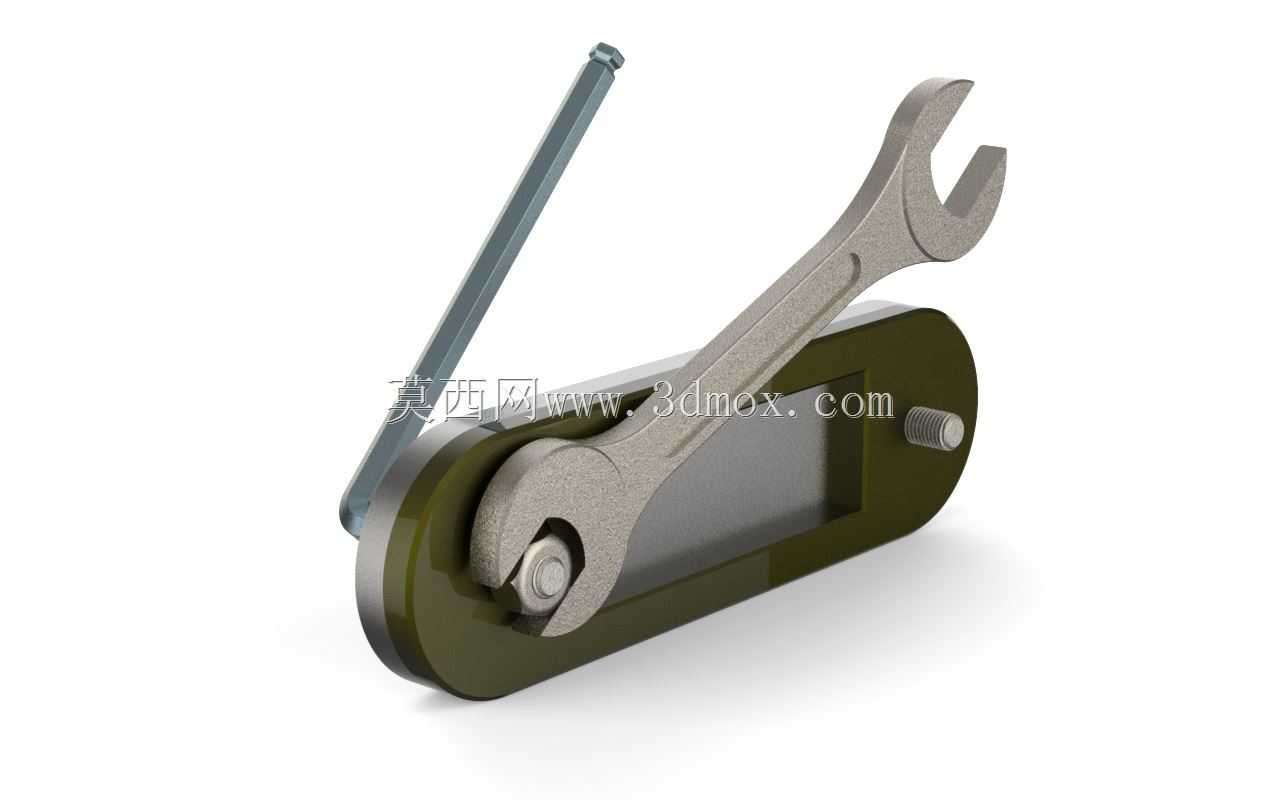

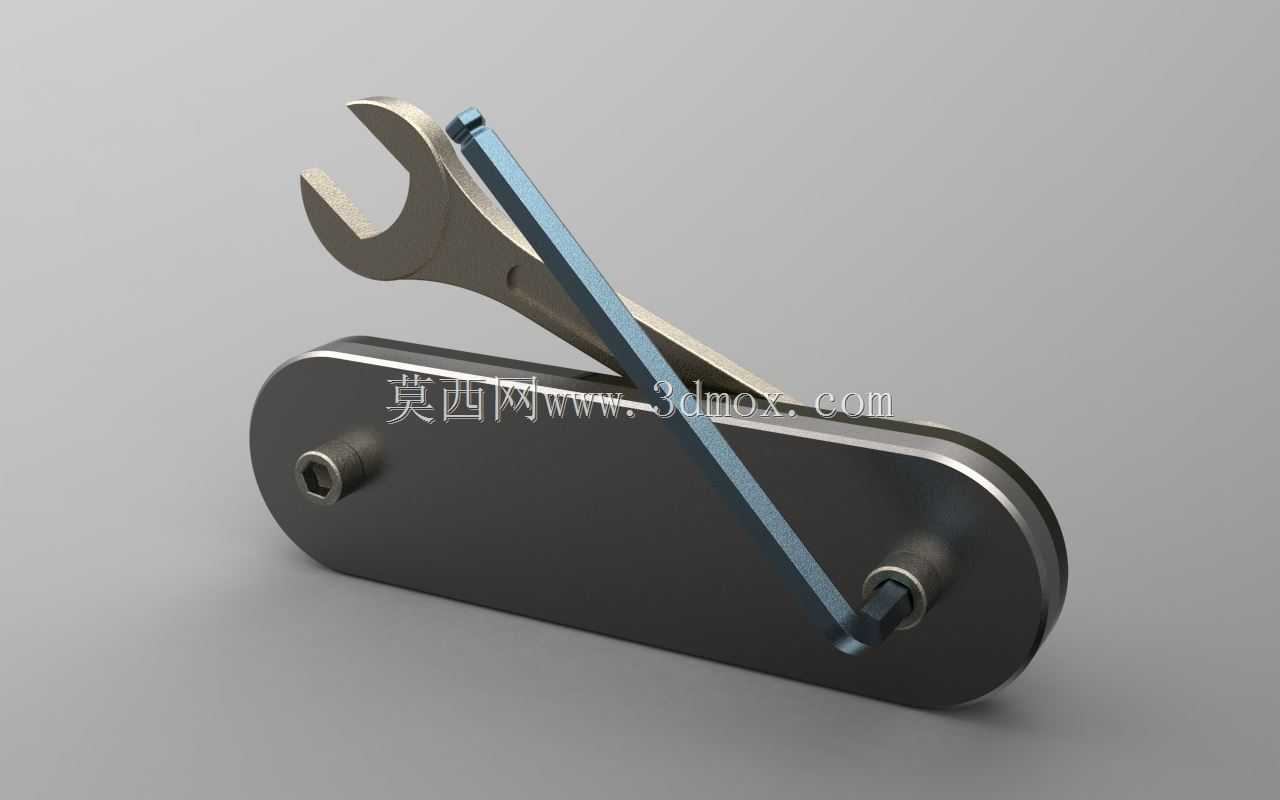

这套手动工具组合涵盖内六角扳手、双头开口扳手、配套螺栓与螺母，以及两个用于收纳定位的结构件，覆盖了日常设备维保、小型机械装配场景下最常用的紧固件操作需求。在设备运维现场，不管是小型机电设备外壳的内六角螺丝拆装，还是管路支架、钣金护罩的外六角螺母紧固，这套组合都能适配，无需额外搭配多件零散工具，能减少现场工具整理的时间成本。从功能特性来看，内六角扳手采用L型结构设计，长端可以深入深孔位置操作内六角螺钉，短端能够施加更大的拧紧力矩，适配不同操作空间的需求；双头开口扳手的两个开口尺寸对应配套螺栓螺母的对边尺寸，开口处做了贴合六角面的角度设计，拧紧过程中可以均匀分散受力，避免螺栓六角棱边被啃伤变形。配套的螺栓为标准外六角头结构，螺杆长度适配两个定位结构件的叠装厚度，螺母为标准六角厚螺母，能够提供足够的螺纹啮合长度，保证连接的可靠性。设计过程中，两个定位结构件采用圆角矩形的钣金式外形，边缘做了倒钝处理，避免使用过程中划伤操作人员，结构件上预留的安装孔位分别对应螺栓的穿装位置，以及扳手的收纳卡位，闲置时可以将螺栓、螺母、内六角扳手都固定在结构件上，避免零散零件丢失。安装边界方面，整套组合收纳状态下的整体轮廓尺寸适配常规工具盒的分格空间，单独使用开口扳手时，操作所需的回转空间仅需覆盖扳手长度的回转半径，在狭窄的设备间隙内也可以通过小角度反复转动完成紧固件操作；内六角扳手的短端操作时，所需的手部操作空间更小，适合在设备内部的紧凑安装位使用。装配逻辑上，两个结构件通过两组螺栓螺母连接固定，螺栓穿装后从另一侧拧入螺母，拧紧后两个结构件之间形成的卡位刚好可以放入内六角扳手和开口扳手，不需要额外的卡扣结构，依靠结构件的外形限位就可以实现工具的固定，结构简单可靠，没有多余的复杂零件，生产加工难度低，适合作为配套工具包随小型设备一同配发，也可以作为独立的便携工具组用于日常维修作业。实际使用时，先松开两组螺母将两个结构件分开，取出对应的扳手即可操作对应规格的紧固件，操作完成后将工具放回卡位，重新拧紧螺母即可完成收纳，整个过程不需要额外的操作步骤，使用门槛低，即使是没有经过专业工具使用培训的操作人员也能快速上手。
