钻床用平板钻安装定位结构设计

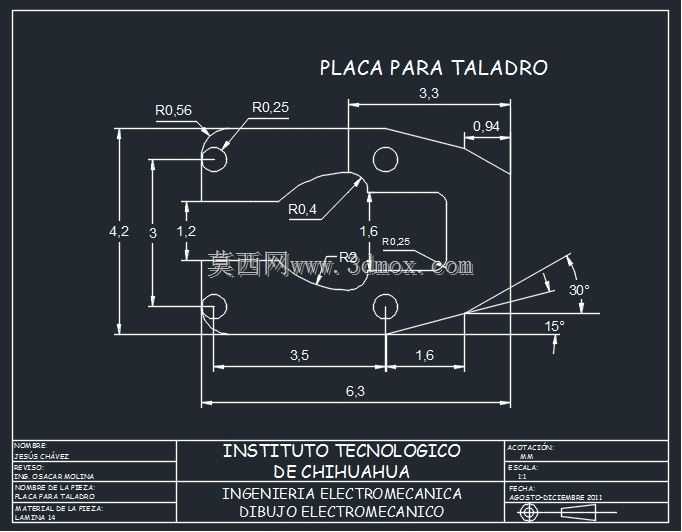

这套平板钻结构主要适配台式钻床、小型立式钻床的薄板钻孔工序，常见于五金加工车间的小批量零件钻孔工位，用来解决薄板类工件钻孔时容易跑偏、孔位精度差、钻头崩边的问题，日常加工薄钢板、铝板、绝缘板类工件时，不需要额外制作复杂钻模，依托该结构的定位基准就能快速完成孔位找正。从结构设计逻辑来看，整体采用平板式基体布局，所有功能型面都集成在一块6.3单位长度的基体板上，没有多余的外伸结构，安装时可以直接通过板上的两个基准圆孔定位，配合压板压紧在钻床工作台面上，安装边界不超过常规小型台钻的工作台行程范围，不需要对现有钻床做任何改造就能直接适配。结构上的圆弧过渡设计全部做了应力释放处理，比如R0.56的端部圆角、R0.25的定位凸台圆角、R0.4的让位槽圆角，都是为了避免工件装夹时的应力集中，同时减少钻头下钻时的结构干涉，其中30度和15度的斜向导向面，是专门针对斜孔钻孔工序设计的导向基准，加工小角度斜孔时不需要额外调整钻床工作台角度，直接靠该导向面定位就能保证孔的角度公差。尺寸链设计上，核心定位孔的间距控制在3.5单位，侧边定位基准到第一个孔位的距离为4.2单位，让位槽的深度1.2单位、宽度3单位，刚好适配常用的3mm以下直柄麻花钻的下钻行程，不会出现钻头钻到基体的情况，顶部0.94单位的凸台高度是用来做工件Z向定位的，不管是1mm还是2mm厚度的薄板，只要靠紧这个凸台端面，就能保证钻孔时的工件平面和钻头轴线垂直。实际使用中，这套结构可以同时满足直孔、斜孔的钻孔定位需求，针对批量不大的多品种薄板加工场景，能省去逐件划线找正的时间，钻孔的位置精度可以控制在0.1mm以内，比手工划线钻孔的精度提升一个等级，同时结构上的让位槽设计可以让钻屑顺利排出，不会因为积屑导致孔壁粗糙或者钻头卡滞，日常维护只需要定期清理槽内的切屑，检查定位面的磨损情况即可，不需要复杂的保养流程。
