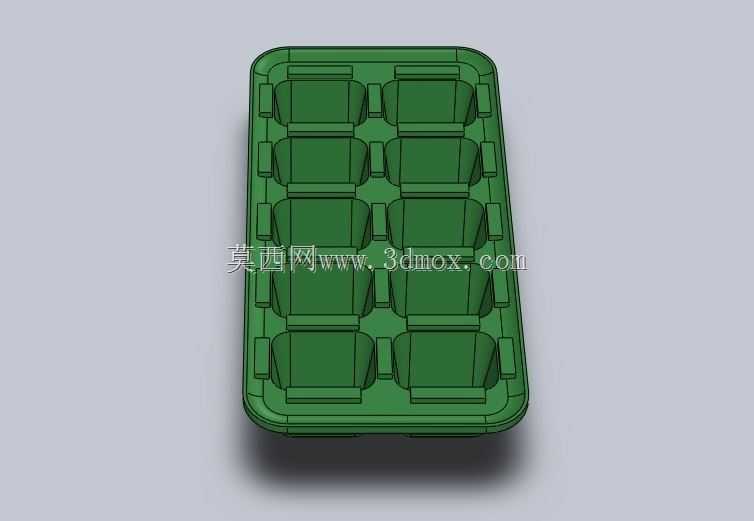

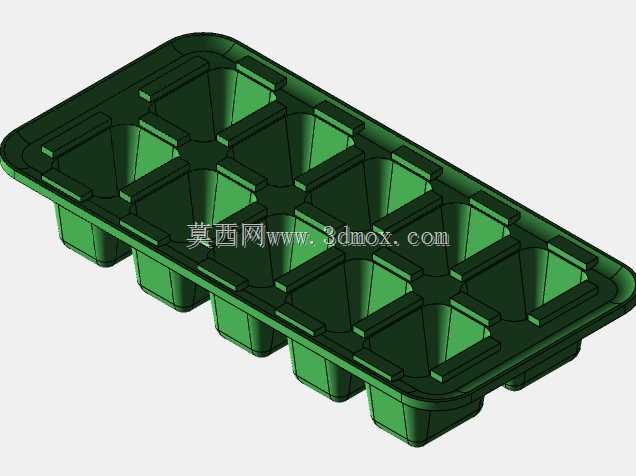

十二格方形冰格塑料制冰模具结构

这款十二格方形冰格是面向家用、小型餐饮场景设计的注塑成型制冰容器，日常使用中可直接放置于家用冰箱冷冻层、商用卧式冷柜的搁架区域，单格腔体为标准正方块造型，冻制完成的冰块尺寸适配常规冷饮杯、调酒杯的投放口径，不会出现冰块过大卡滞杯口的问题。从结构设计层面看，整体采用食品级耐低温PP材质的等壁厚设计，周圈翻边做了加厚圆弧过渡，既可以提升冰格整体的抗形变能力，避免低温冷冻后取冰时整体扭曲开裂，也能在叠放时提供稳定的支撑限位，多个冰格堆叠存放时不会出现滑移塌落的情况。格与格之间的连接筋采用了渐变厚度设计，靠近腔体底部的筋位厚度略薄，靠近顶面的位置做了加宽处理，一方面可以在注塑过程中平衡熔体流动速率，减少局部缩痕、缺胶的成型缺陷，另一方面在取冰时，用户扭动冰格的过程中筋位可以产生均匀的弹性形变，让冰块与腔体内壁快速脱离，不需要额外用力抠取就能顺利倒出冰块。每个独立制冰腔体的侧壁都做了0.8度的脱模斜度，内壁抛光至镜面级别，既可以降低冰块与壁面的粘附力，也能减少冷冻过程中气泡附着在壁面形成的冰面凹凸，冻出的冰块棱角完整透明度高。冰格整体的外轮廓尺寸适配常规冰箱冷冻抽屉的内部净空，边缘无尖锐棱角，取放过程中不会刮蹭冰箱内胆涂层，底部的支撑脚高度统一，放置在平面上时不会出现翘曲晃荡的情况，注水后不会因为放置不平出现溢水问题。腔体之间的连通槽做了下沉0.5mm的设计，注水过量时多余的水会顺着连通槽均匀分布，不会从冰格边缘溢出流到冷冻层结霜，降低日常使用的清洁负担。在实际餐饮门店的使用场景中，该结构的冰格也可用于冻制辅食块、手工皂基、冷藏分装的小块食材，多格独立分区的设计可以避免不同食材串味，周圈的加厚翻边也适配商用制冰架的卡槽定位，批量摆放时不会移位。设计过程中针对低温环境下的材料脆化问题，对所有转角位置都做了R1以上的圆角处理，消除应力集中点，反复冻融循环使用也不会出现转角开裂的问题，整体结构无多余的复杂曲面，注塑模具结构简单，量产时成型周期短，成品率高，不需要后续的二次修边加工。
