活塞式空气压缩机组装结构三维设计

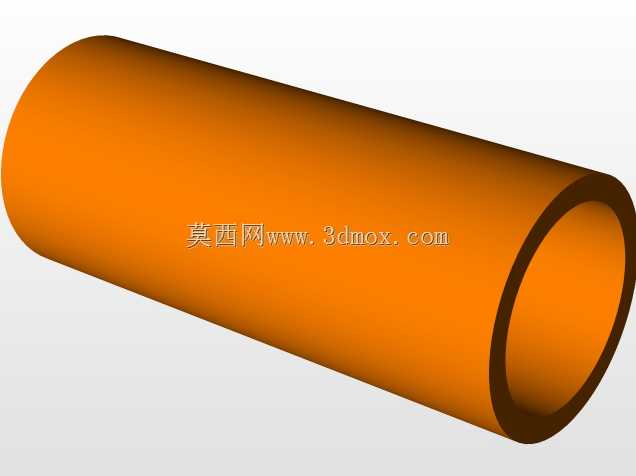

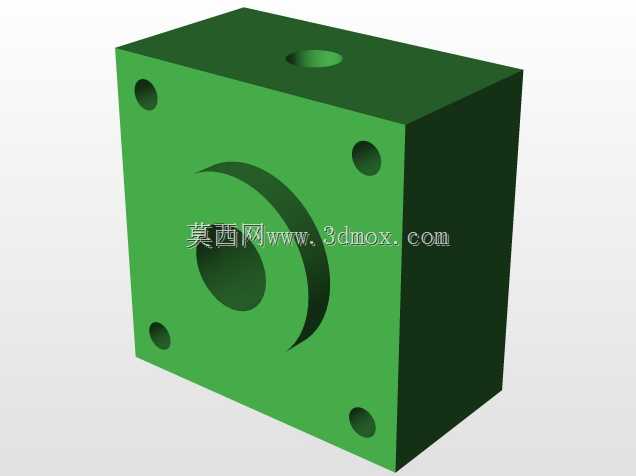

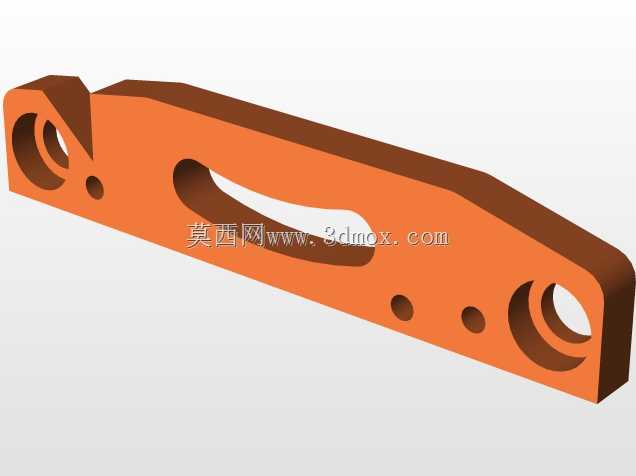

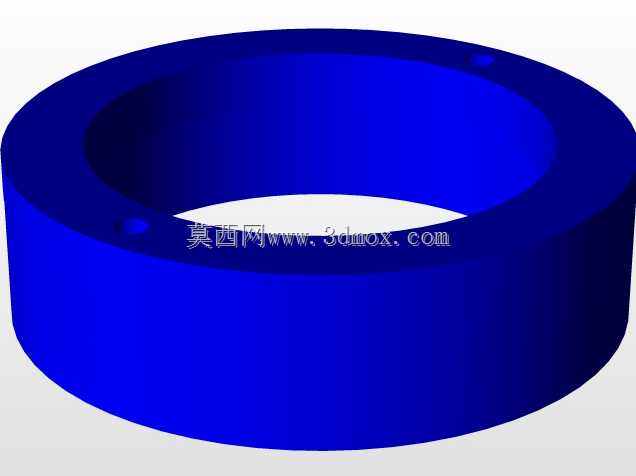

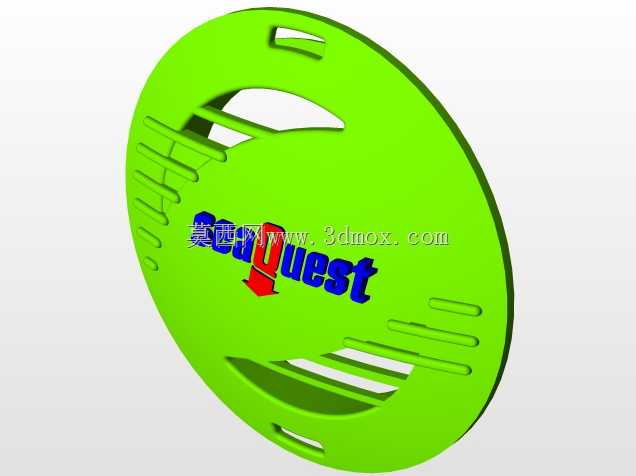

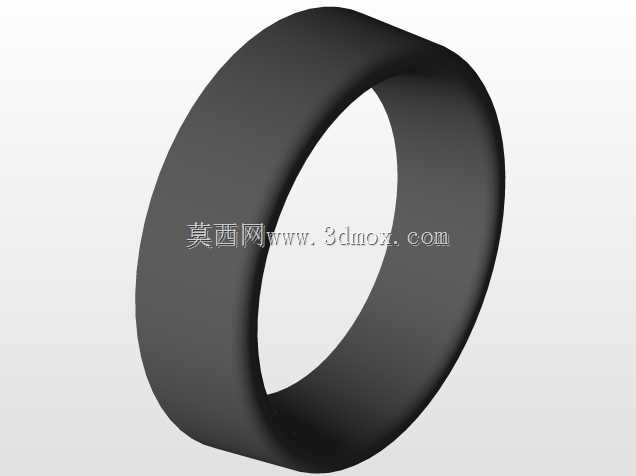

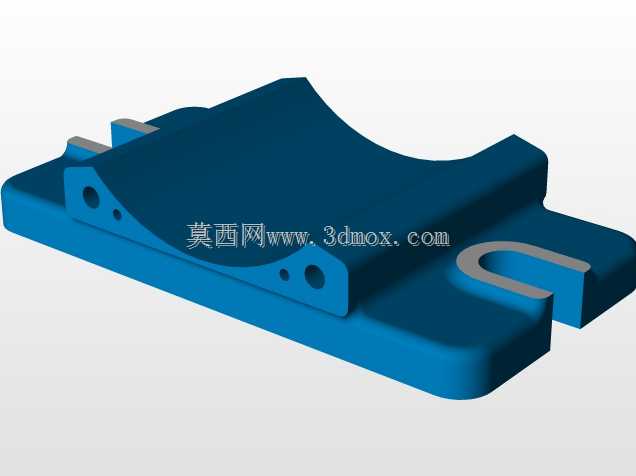

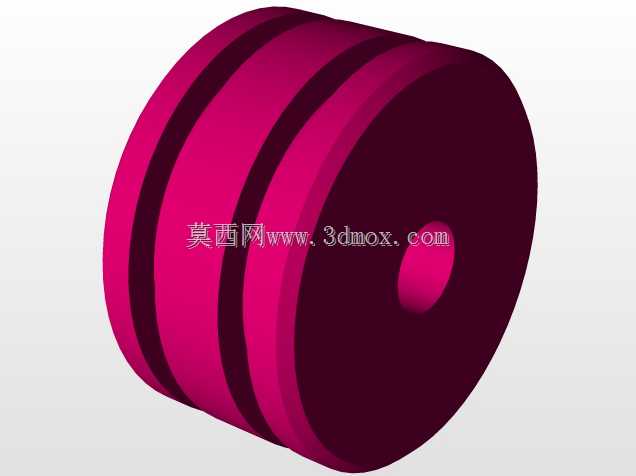

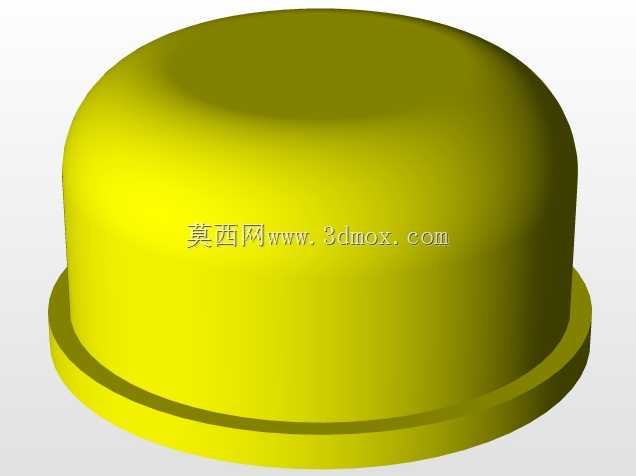

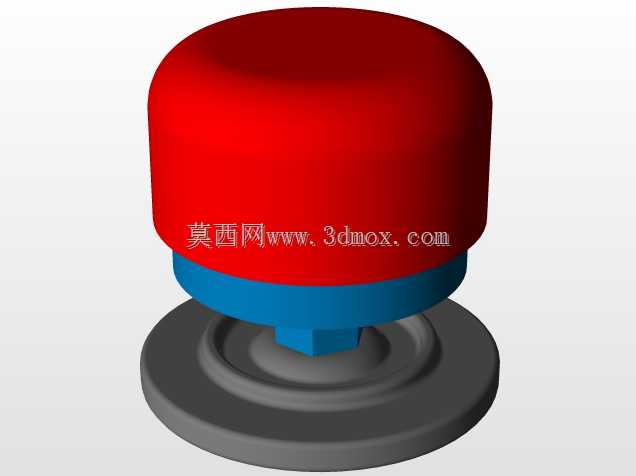

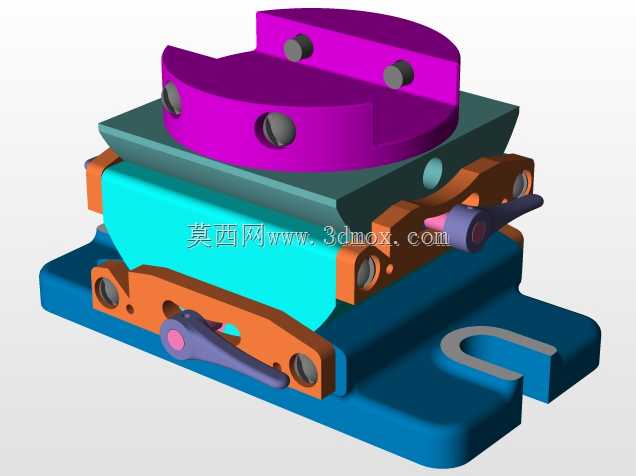

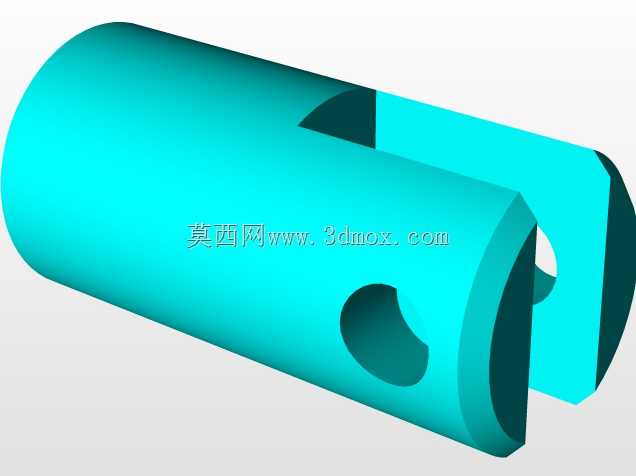

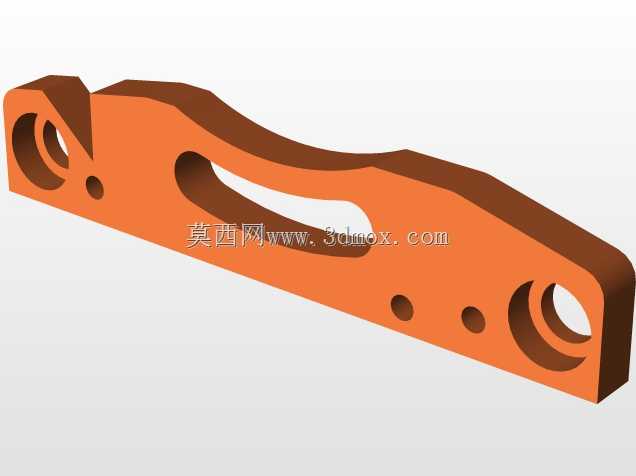

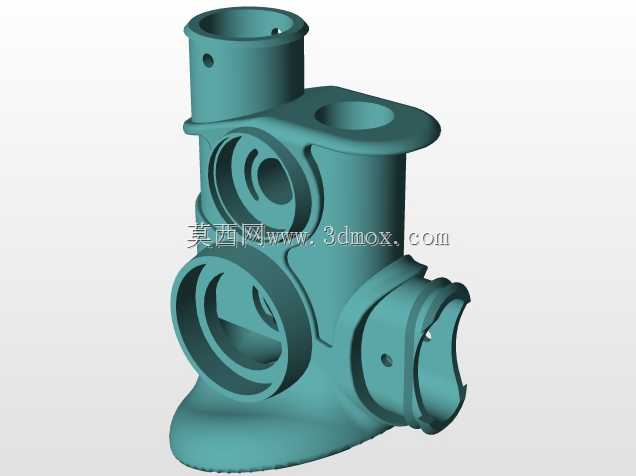

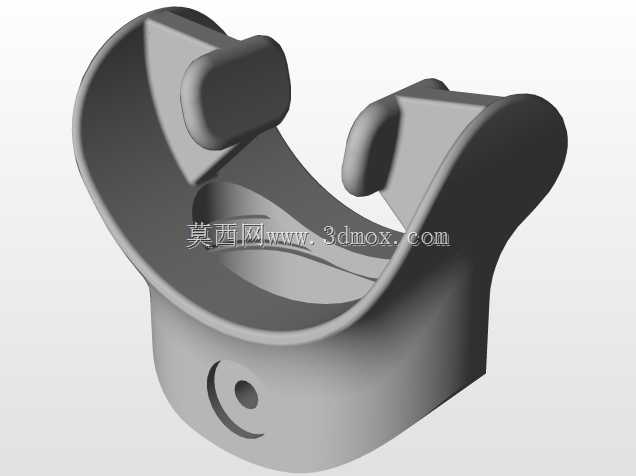

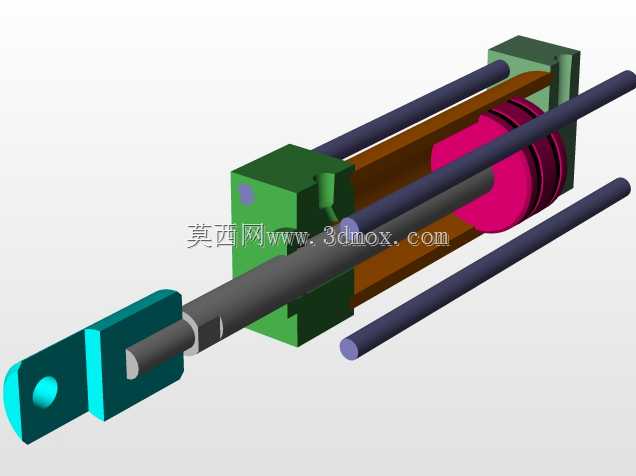

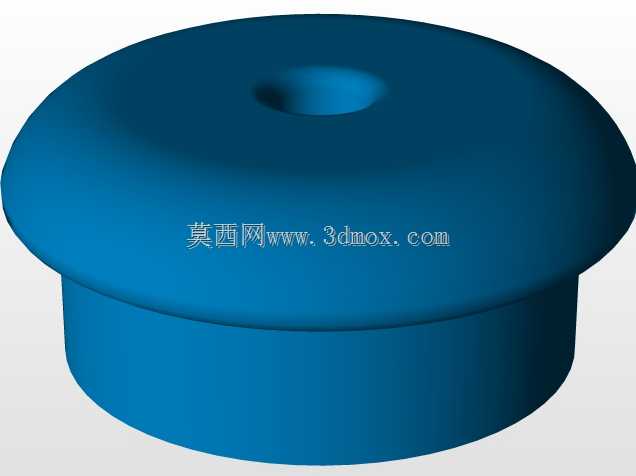

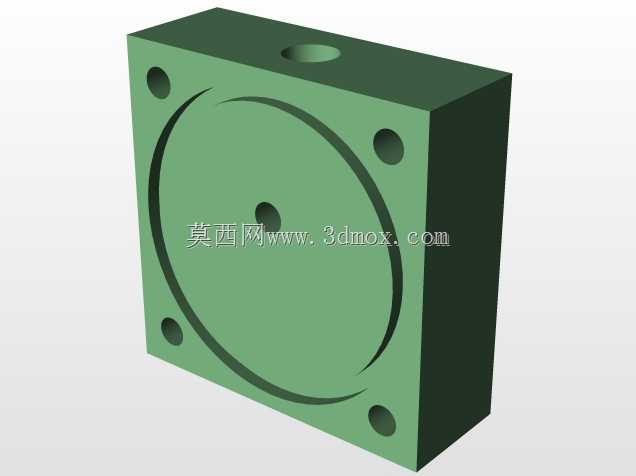

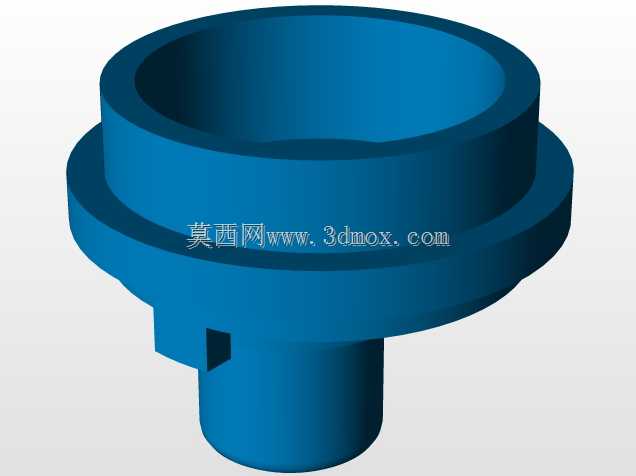

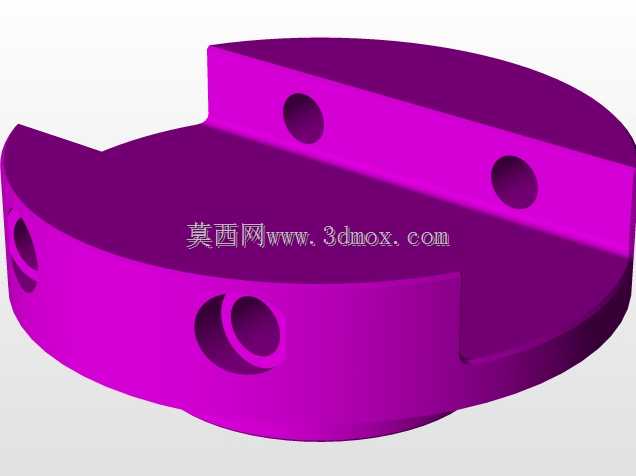

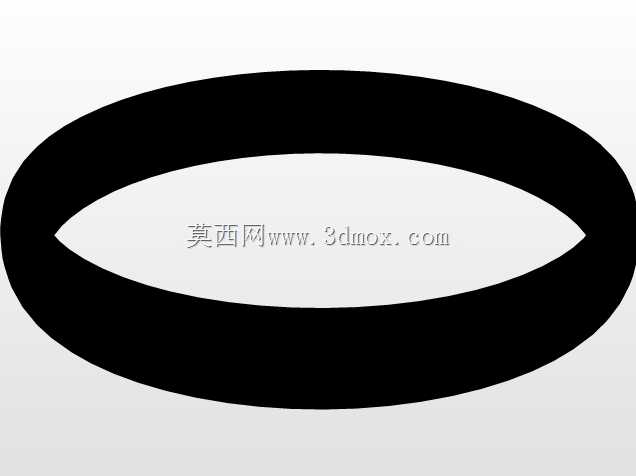

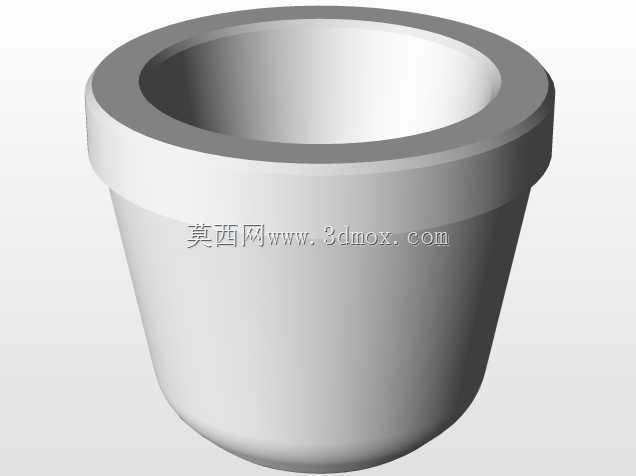

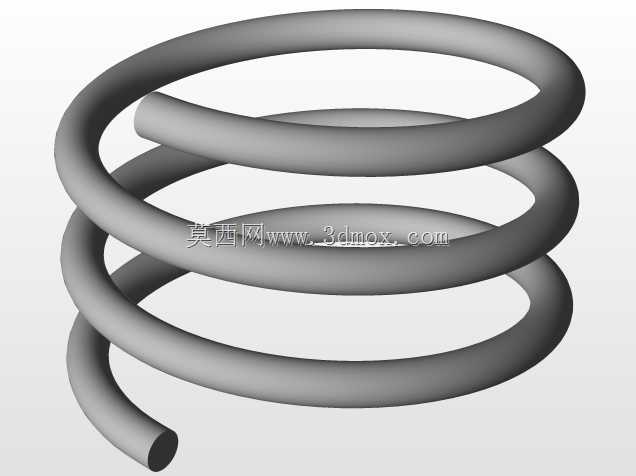

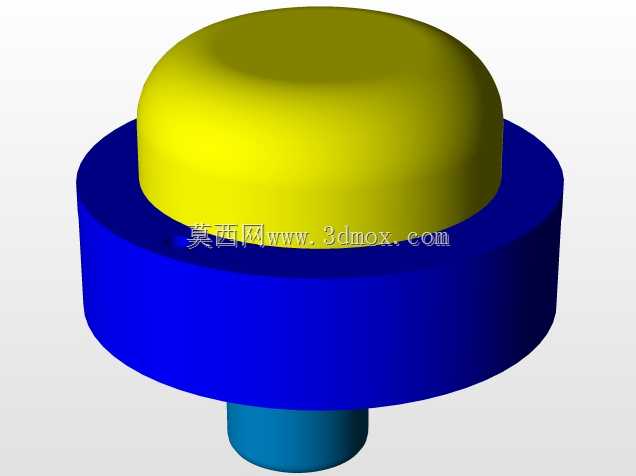

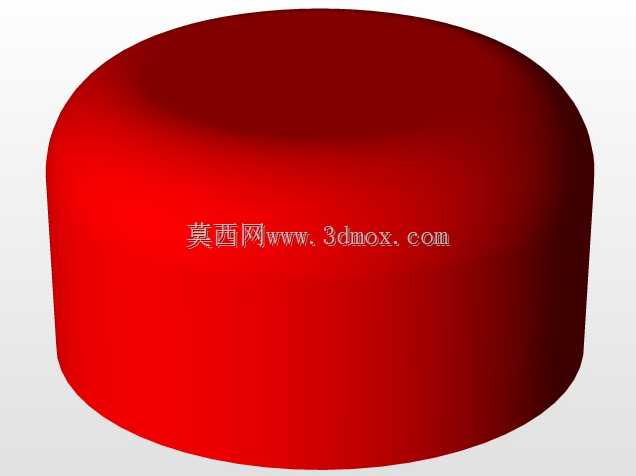

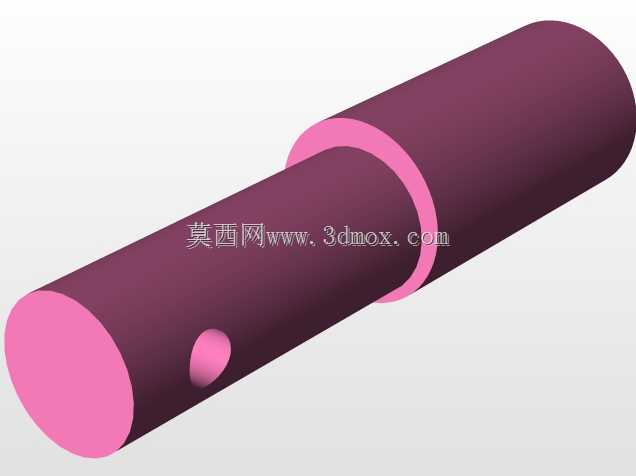

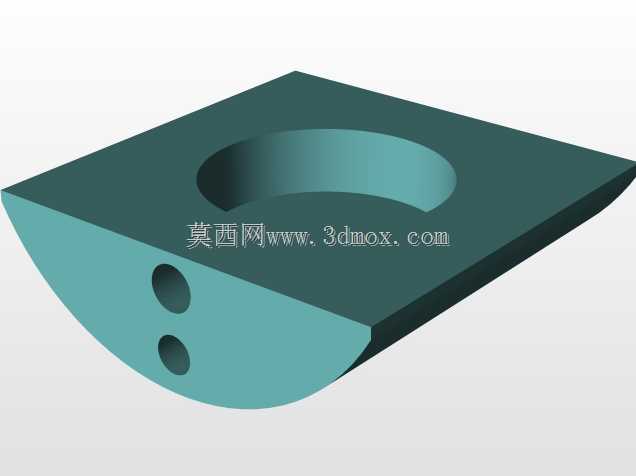

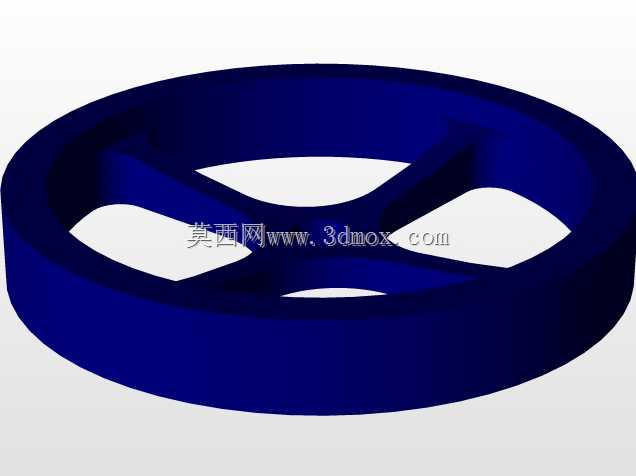

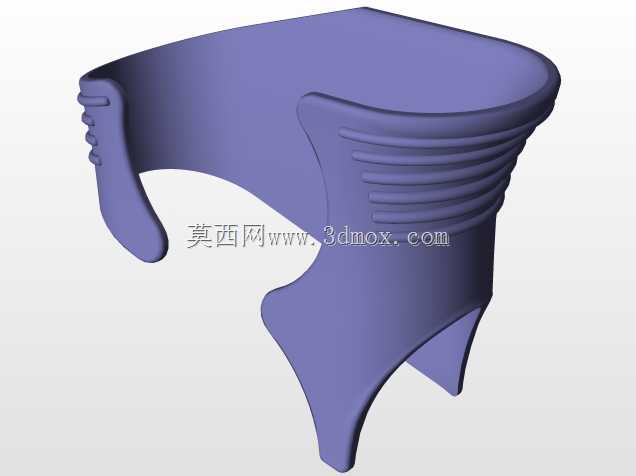

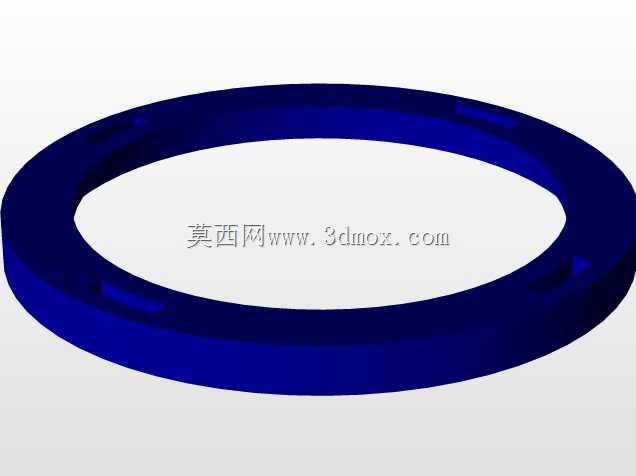

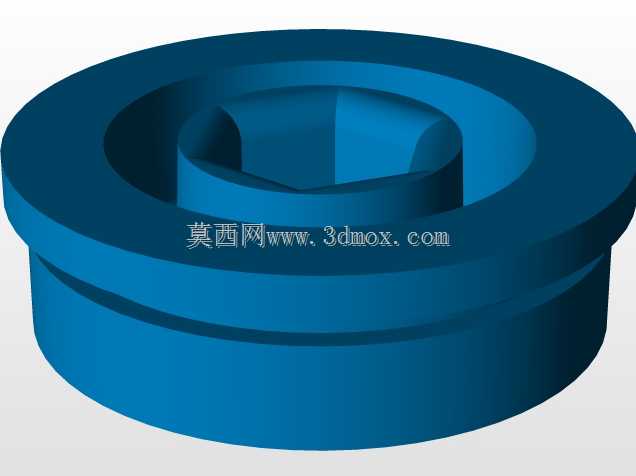

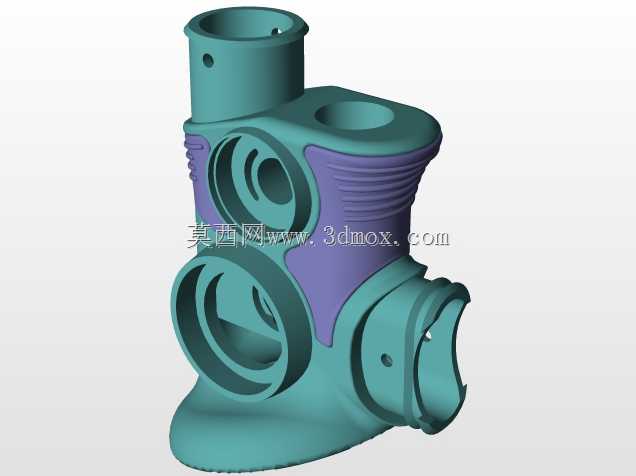

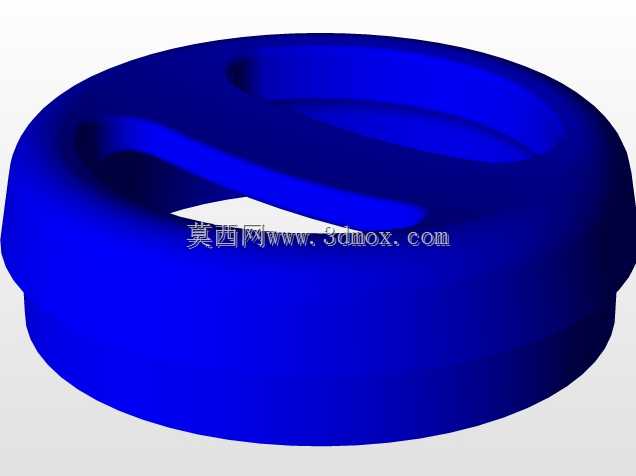

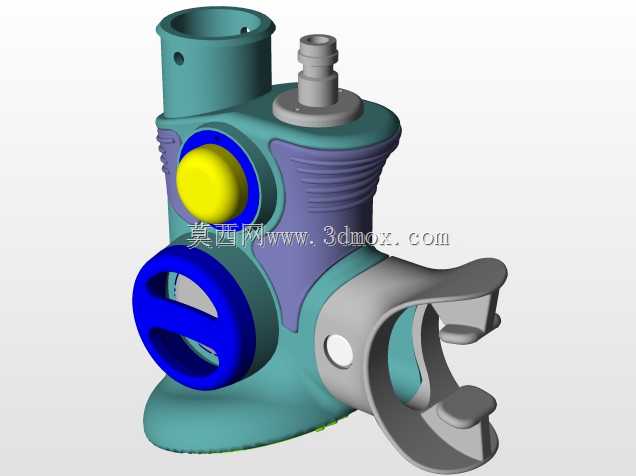

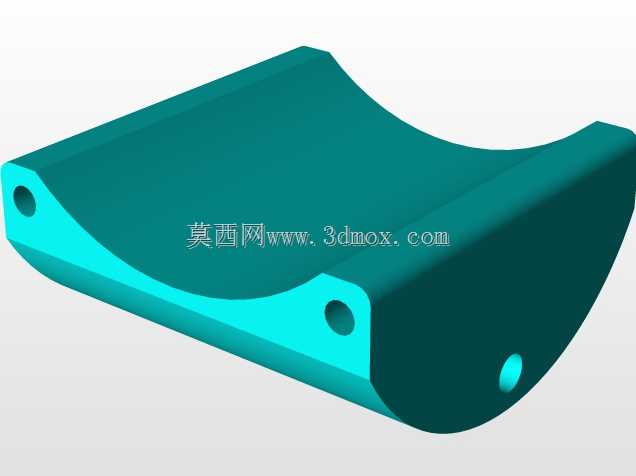

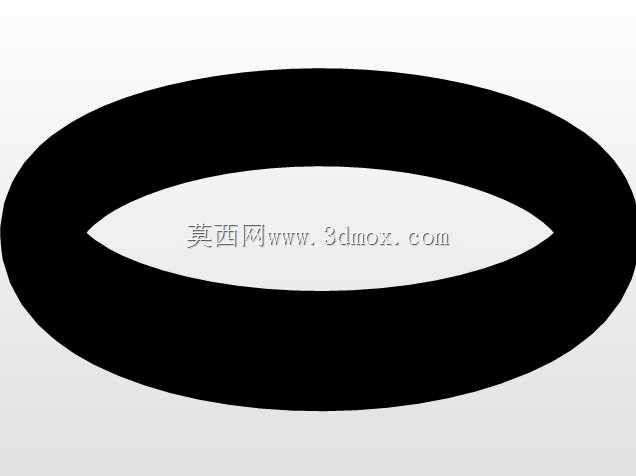

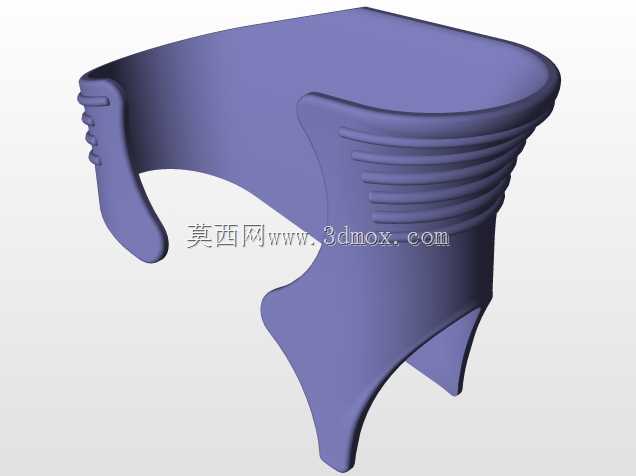

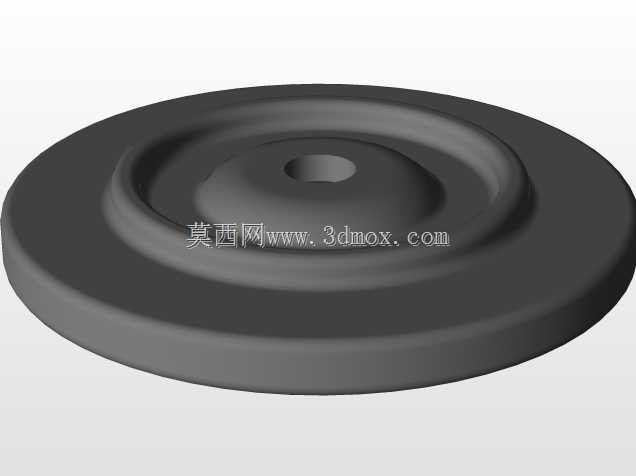

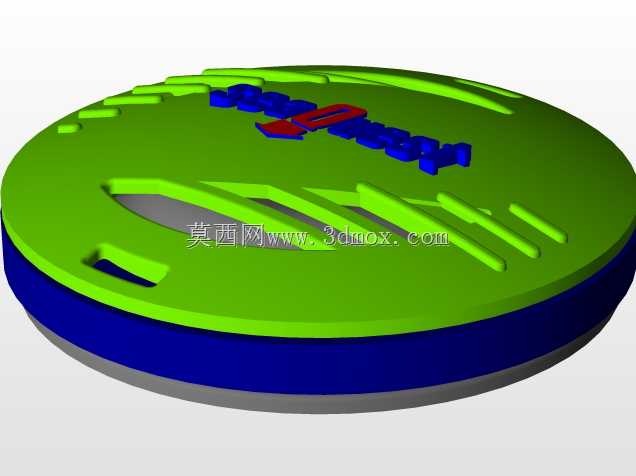

这套空气压缩机的三维结构设计，核心围绕小型气动动力供给场景的实际需求搭建，常见于小型汽修门店的气动工具供能、实验室气动回路动力源、小型自动化生产线的压缩空气供给工位，也可配套小型气动夹具、气动吹尘装置作为独立动力单元使用。从结构设计逻辑来看，整体采用卧式同轴布局，将活塞做功组件、传动导向杆、端盖密封结构沿同一轴线排布，尽可能压缩设备的径向安装尺寸，适配狭小安装空间的布设需求。设计过程中优先考虑了运动部件的同轴度公差预留，四根平行布置的导向光杆既承担两端缸盖的连接定位作用，也为活塞往复运动提供辅助导向，避免活塞运行过程中出现偏磨，降低缸体密封件的异常损耗。做功核心的活塞组件采用多层密封槽结构设计，预留了密封件的安装槽位，可根据实际输出压力需求适配不同材质的密封圈，兼顾低压大流量与高压小流量工况的密封要求。前端伸出的传动连接端采用叉形接头结构，配套铰接孔设计，可直接与外部曲柄连杆机构对接，传动过程中可抵消小幅度的安装角度偏差，降低传动系统的装配精度要求。两端的缸体端盖采用一体化块状结构，集成了进气、排气接口的安装位，同时预留了散热肋片的布设空间，设备连续运行时可通过缸体自身结构实现自然散热，无需额外加装散热风扇即可满足0.8MPa额定压力下的连续运行散热需求。从安装边界来看，整体结构的安装固定点集中在两端端盖位置，安装时可通过端盖的预留孔位直接固定在设备机架上，无需额外设计安装支架；轴向尺寸适配常规小型设备的动力舱布设空间，径向尺寸避开了常见的管线干涉区域，布设时可直接沿传动轴线方向对接动力输入组件，周边预留30mm的安全间隙即可满足运动部件的运行与维护需求。设计过程中对所有运动部件的行程做了限位校核，活塞运行到上止点与下止点时均预留了足够的余隙，避免出现撞缸风险，同时余隙容积控制在合理区间，兼顾压缩效率与运行安全性。
