双向管路连接锁紧夹结构设计

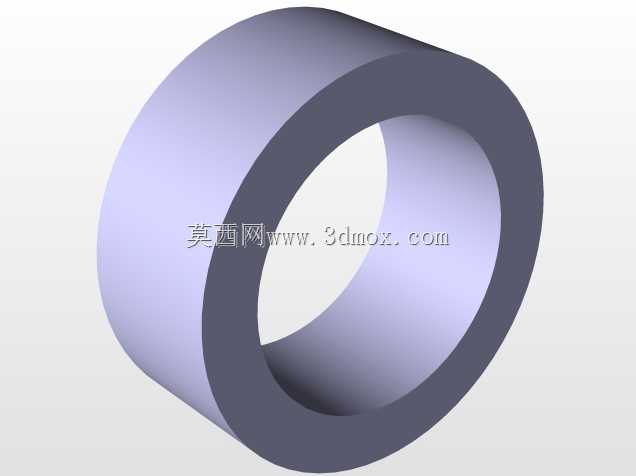

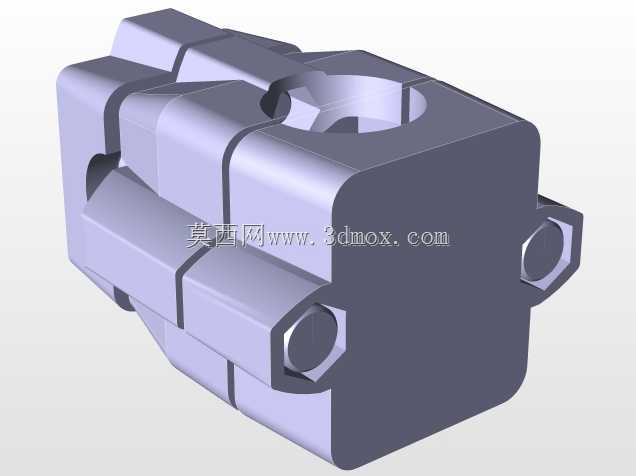

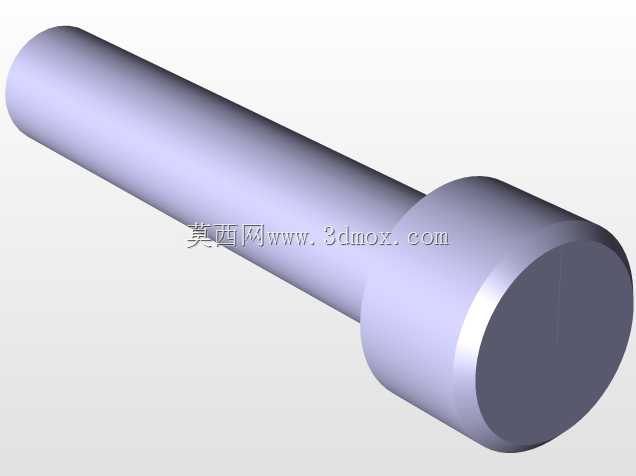

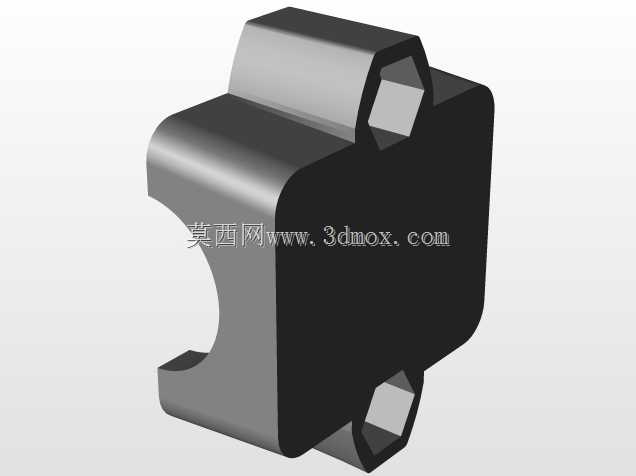

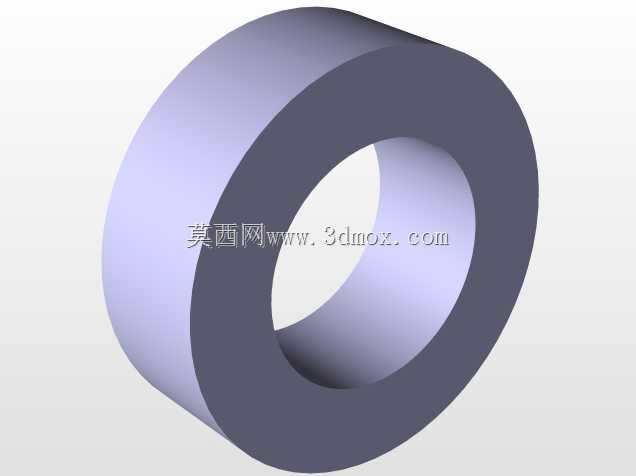

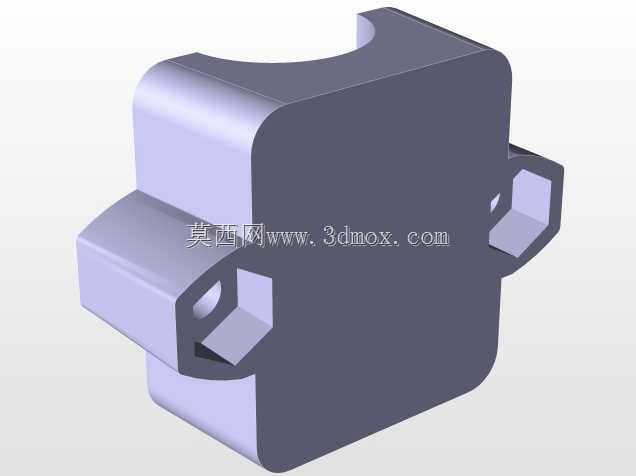

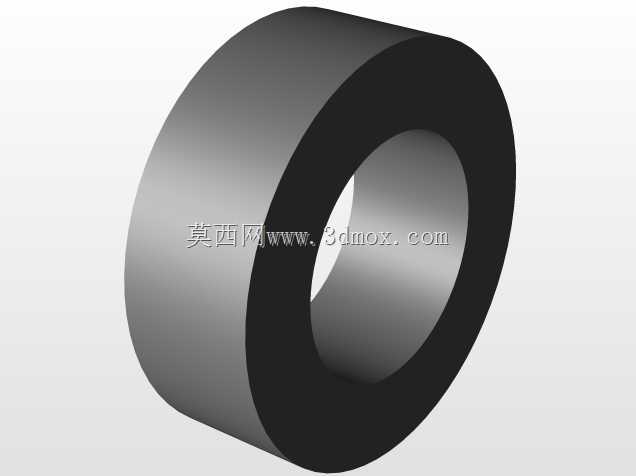

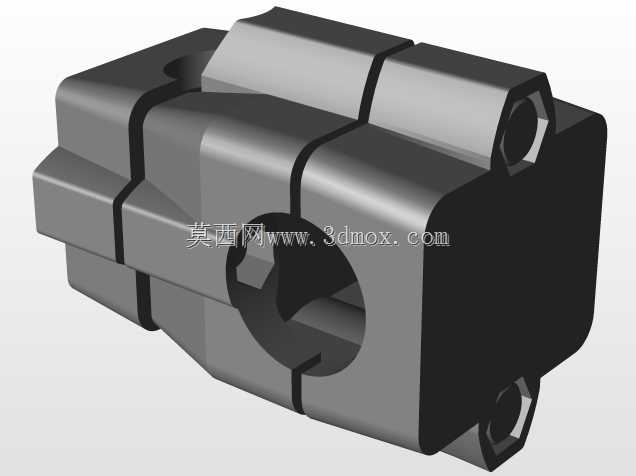

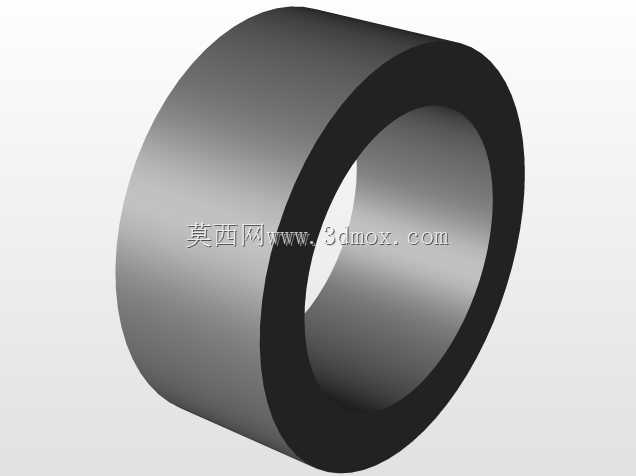

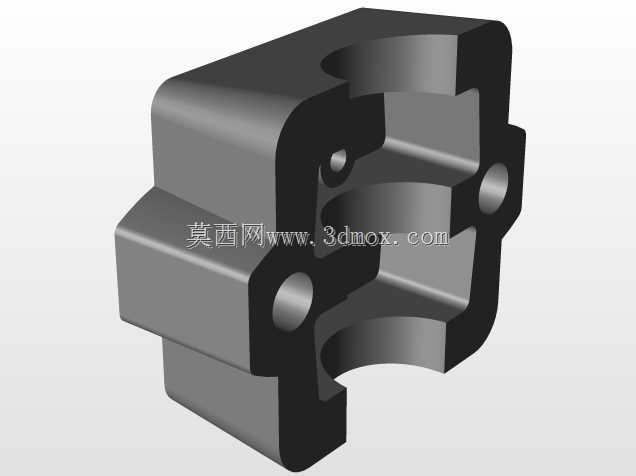

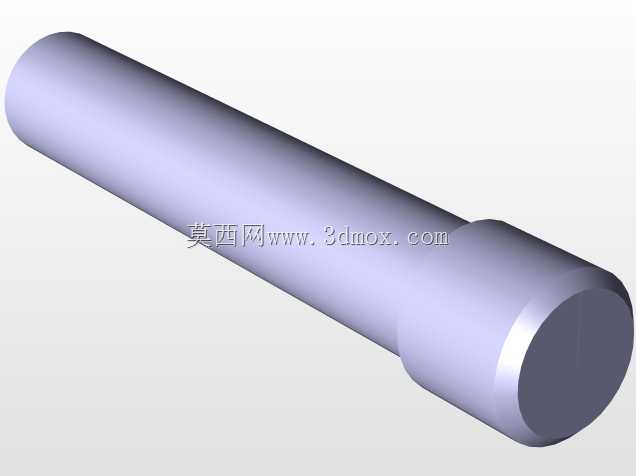

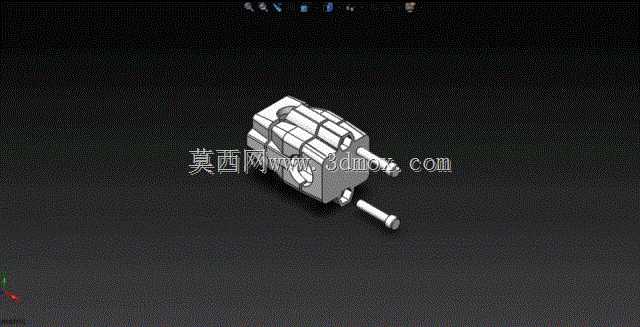

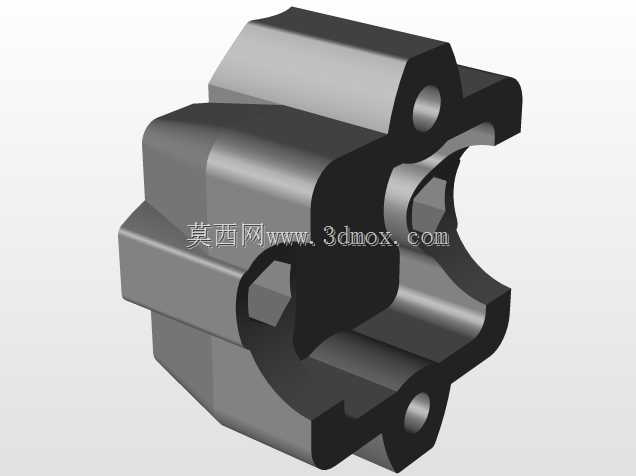

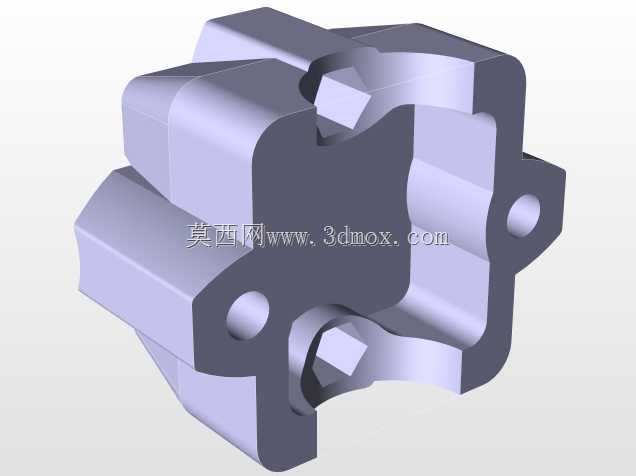

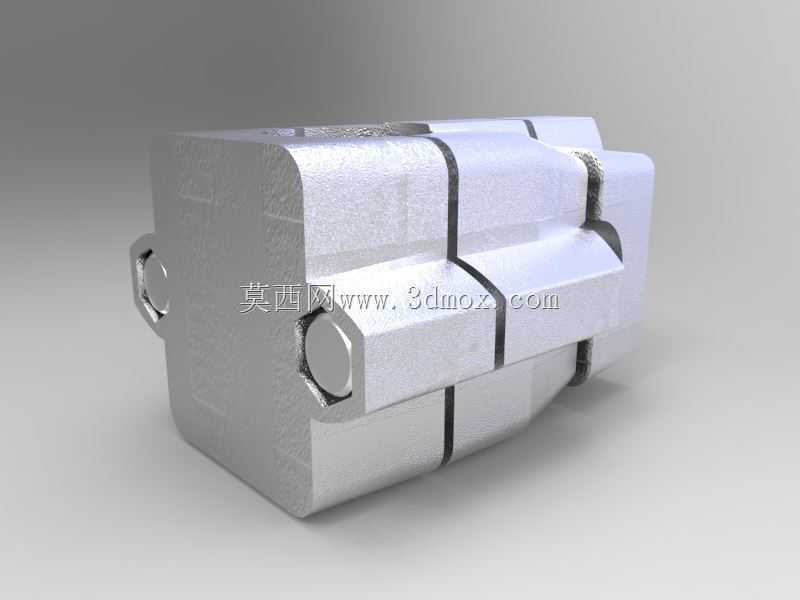

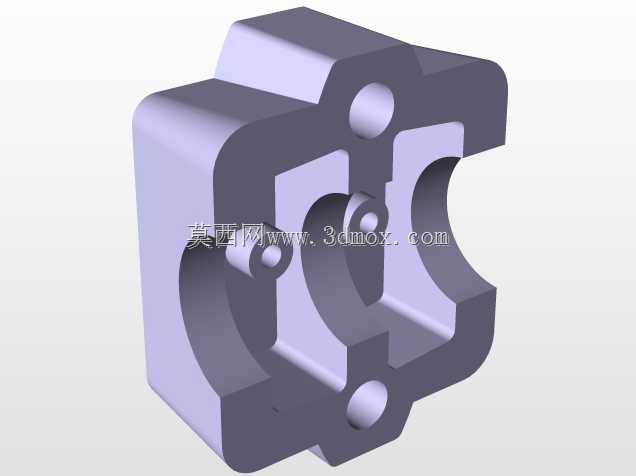

这款双向连接夹主要应用在工业流体管路、气动回路以及模块化机械装配场景中，用来实现两根同规格或相近规格硬质管路的对接锁紧，也可用于轻型传动杆件的轴向固定，在自动化生产线的气路排布、小型液压试验台的管路搭建、检测设备的工装定位环节都能见到这类结构的应用。不同于普通的单螺栓卡箍，这款夹体采用对称式的双向抱合结构，夹体主体为一体式铣削成型的金属基体，两侧各设置一组内六角锁紧螺钉，拧紧时可同时对两个对接端的管件施加均匀的周向抱紧力，避免单侧锁紧带来的管路偏斜、密封失效问题。从结构设计逻辑来看，夹体的内孔做了分段式的公差匹配，对接位置预留了0.2mm的定位止口，安装时两根管件的端面可以直接抵靠在止口位置，不需要额外做对接标记，能有效降低现场装配的对位难度；夹体的外轮廓做了圆角过渡处理，既避免了锐边划伤安装人员的防护手套，也能减少在狭小设备舱内安装时与周边线缆、软管的剐蹭。安装边界方面，夹体的整体宽度控制在常规管路卡箍的1.4倍左右，不需要额外扩大管路排布的间距，两侧的锁紧螺钉操作空间预留了12mm的扳手活动余量，使用标准内六角扳手即可完成锁紧操作，不需要定制专用工装。夹体的侧面设置了两个对称的安装耳，耳孔为通孔结构，可以通过螺栓将整个夹座固定在设备基板或型材支架上，避免管路通断压力波动时夹体出现窜动；夹体的内孔表面做了细滚花处理，当抱紧力达到额定值时，滚花纹路可以嵌入管件表层0.05mm左右，大幅提升轴向抗滑移能力，即使在管路存在小幅振动的工况下，也不会出现对接位置松脱、移位的问题。在实际选型适配时，这款夹件可以适配金属硬管、硬质尼龙管等多种材质的连接件，不需要更换夹体，只需要根据管件的外径公差调整锁紧螺钉的拧紧力矩即可，适配场景覆盖了从低压气路到中压润滑管路的多数固定需求，结构上没有易损的弹性部件，长期使用的维护成本极低。
