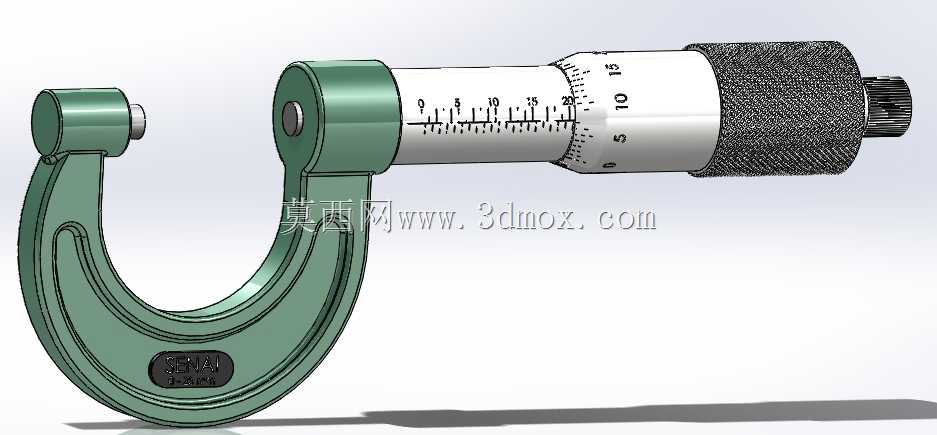

外径千分尺精密测量工具三维结构

在机械加工现场的工序间检测、精密零件入厂复检以及实验室尺寸校准场景中，外径千分尺是使用频率极高的接触式测量器具，这款三维结构完整还原了机械式外径千分尺的全部核心构造，可作为量具类产品结构设计、测量原理教学演示的参考载体。从实际使用需求出发，千分尺的核心功能是实现0-25mm量程范围内的外径尺寸高精度检测，测量精度可达0.01mm级别，依靠螺旋副传动原理将测微螺杆的角位移转换为直线位移，固定套管上的主刻度与微分筒上的圆周刻度配合完成读数，测砧与测微螺杆的测量面经过硬质合金处理，耐磨性能优异，可应对钢件、铸铁件、有色金属件等多种材质工件的反复测量，架体采用弓形结构设计，预留了足够的工件容纳空间，可覆盖常规轴类、盘类零件的外圆测量需求，架体上的隔热板设计可避免手持操作时人体温度传导至金属架体导致热变形，影响测量精度。设计过程中首先确定测量量程与架体开口尺寸的匹配关系，弓形架的曲率半径既要保证足够的结构刚性，避免测量时架体形变带来的读数误差，又要控制整体重量，适配长时间手持操作的使用场景；测微螺杆的螺距严格按照0.5mm设计，对应微分筒圆周50等分刻度，每旋转一格测微螺杆前进0.01mm，刻度线的刻印位置、微分筒与固定套管的配合间隙都经过反复校核，保证旋转过程顺滑无卡滞，同时避免间隙过大导致的回程误差；测力装置部分采用棘轮结构，当测量面接触工件达到预设测力时棘轮会发出打滑声响，提示操作人员停止旋转微分筒，避免测量压力过大导致工件或测微螺杆形变，保证不同操作人员的测量一致性。从安装与使用边界来看，这款千分尺为手持便携式设计，无额外安装固定需求，整体外形尺寸适配成人单手握持，架体的握持区域做了防滑纹理处理，微分筒表面的滚花纹理可增大旋转操作时的摩擦力，即使在沾有少量切削液的加工现场也能稳定操作；锁紧装置可在测量完成后锁定测微螺杆位置，方便取下千分尺后进行读数，避免移动过程中螺杆位移导致读数偏差。整个结构的装配关系完全还原实物，各部件的配合公差、运动逻辑都与实际量产千分尺保持一致，可用于拆解演示螺旋测微的工作原理，也可作为机加工工位场景搭建、计量实验室场景布置的配套三维素材，帮助结构设计人员理解精密量具的传动逻辑与精度控制要点。
