多面体框架球节点空间连接结构设计

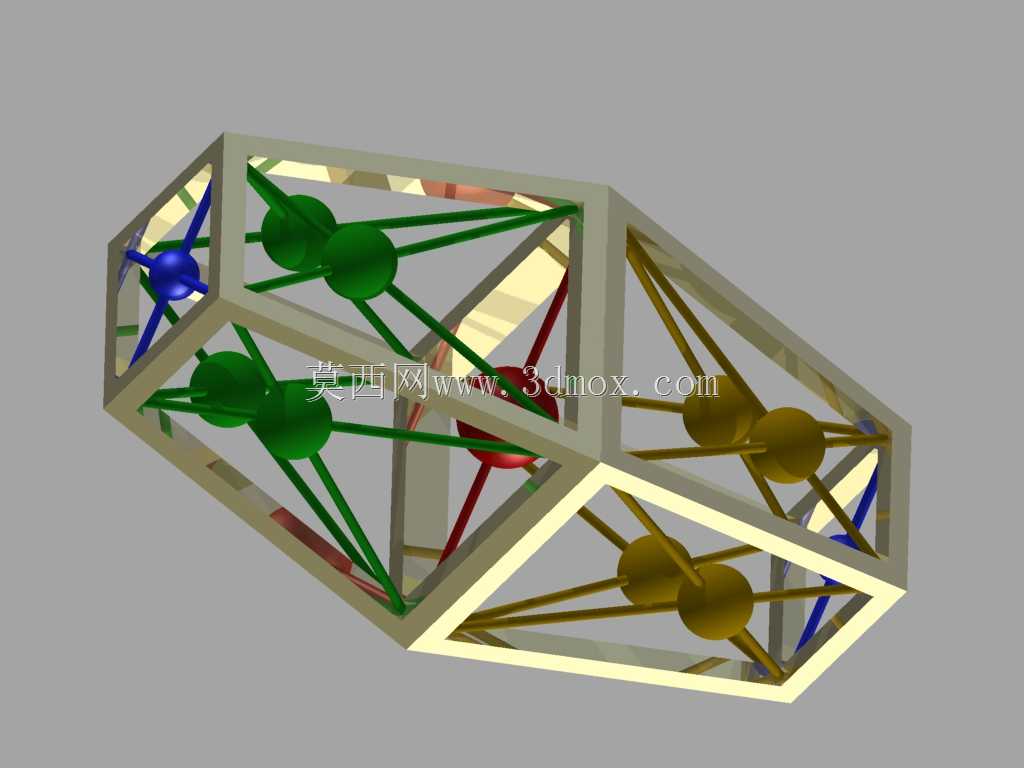

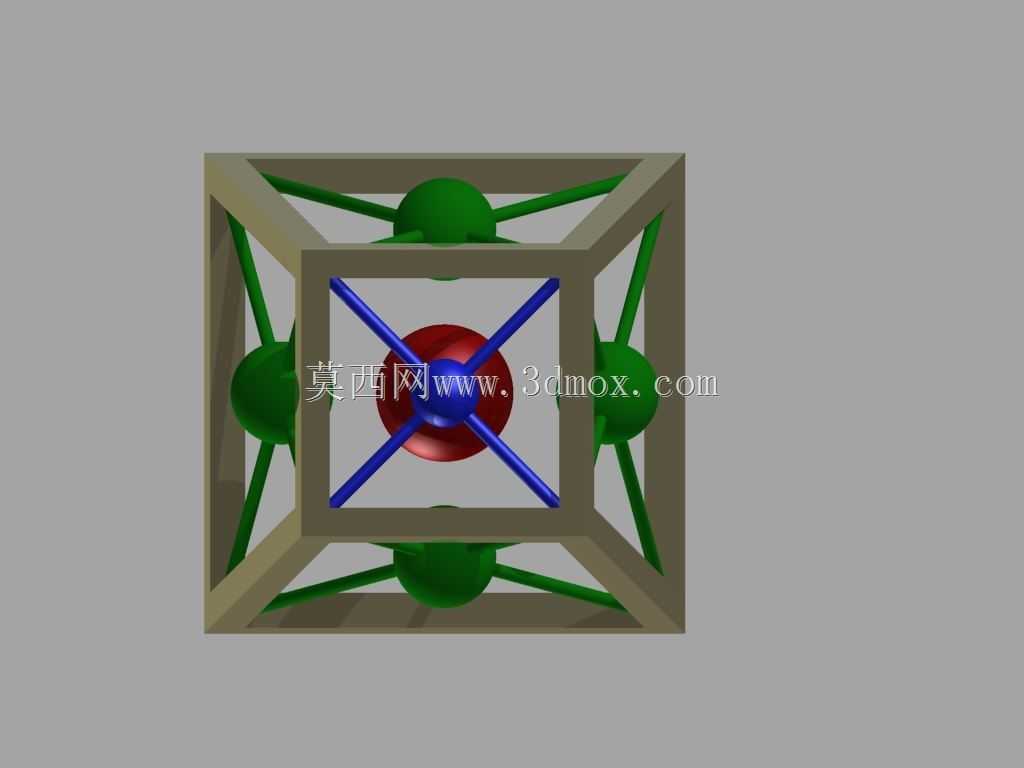

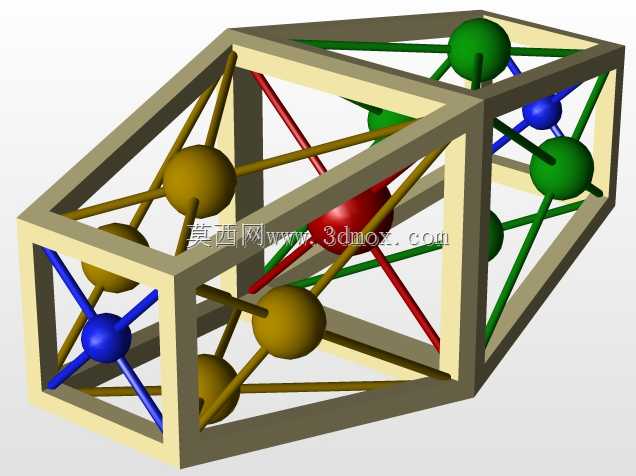

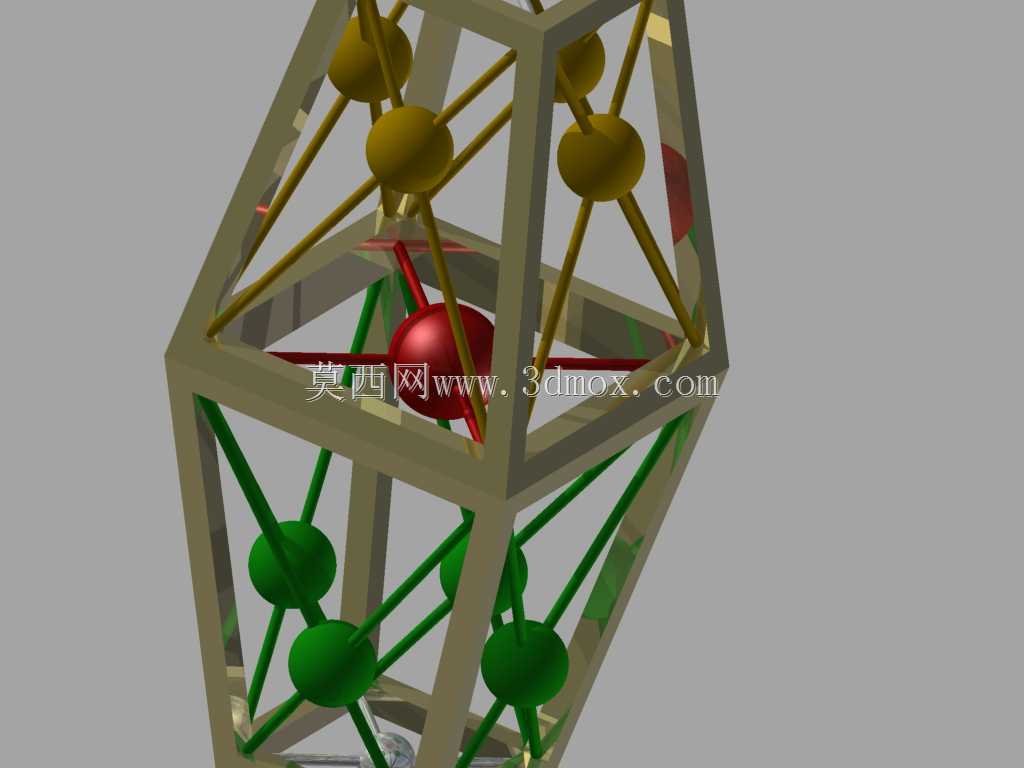

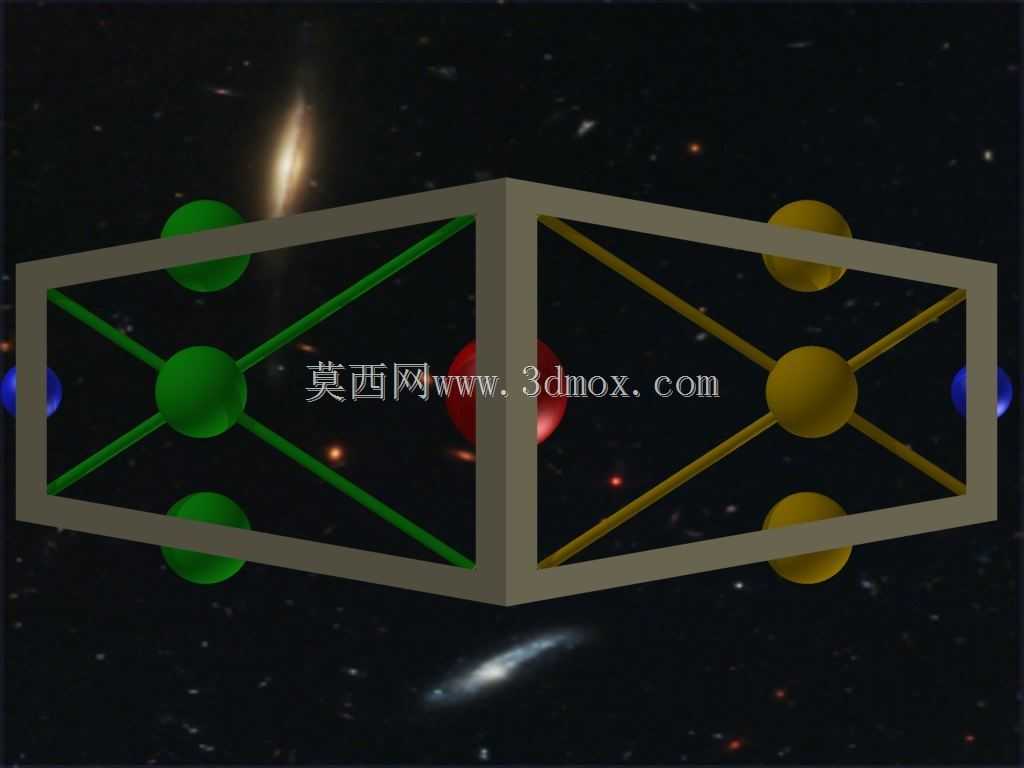

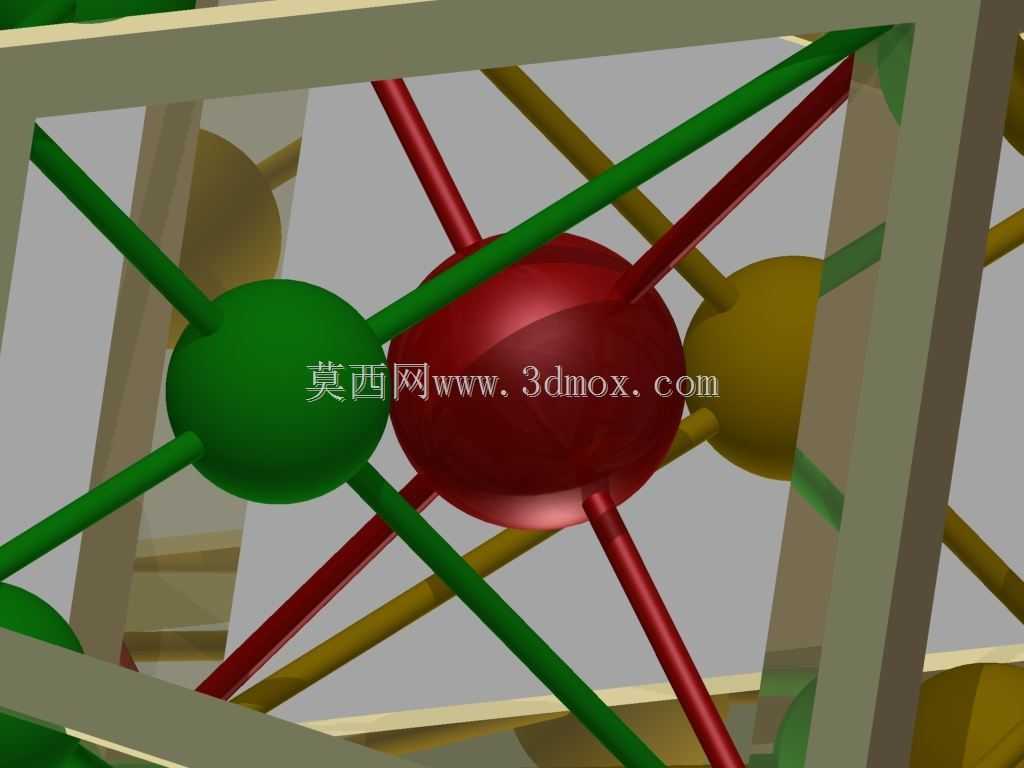

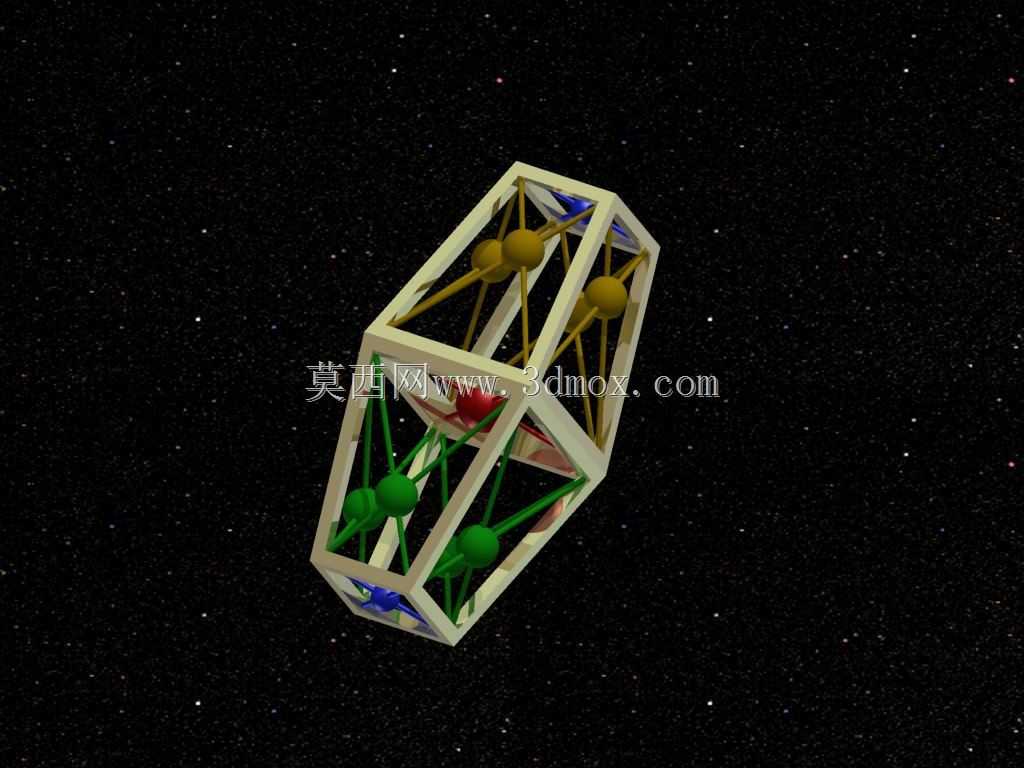

该结构采用空间多面体构型作为整体承载框架，核心受力节点采用球形节点设计，不同方向的杆件通过球节点实现多维度力的传递与分散，这类构型常被应用在小型空间桁架试验件、科普教具构型、轻量化支撑骨架的方案验证环节。从设计逻辑上看，球形节点的优势在于可适配任意角度的杆件接入，无需针对不同夹角单独设计节点转接件，能大幅降低非标连接件的开模与加工成本，框架外沿采用闭合式多边形边框作为整体轮廓约束，可避免内部杆件在受侧向力时出现整体失稳变形。实际应用中，这类结构可按比例放大后作为小型展陈装置的支撑骨架，也可缩小尺寸作为力学教学演示模型，帮助学习者理解空间桁架的力流传递路径。设计过程中首先确定了整体多面体的外接边界尺寸，确保整体轮廓在预设的安装空间内无干涉，内部杆件的排布遵循最短传力路径原则，每根杆件两端分别连接对应位置的球节点，不同颜色的杆件可区分不同受力方向的构件，比如受拉构件、受压构件可通过表面着色做直观区分，方便后续做力学加载试验时快速识别构件受力状态。边框部分采用等截面型材做闭合围合，截面尺寸根据整体承载需求做匹配设计，边框与内部球节点之间通过短杆件做刚性连接，形成整体受力的闭合体系。安装层面，该结构所有节点均采用可拆卸连接设计，无需专用焊接设备即可完成整体组装，单根杆件的安装误差可通过球节点的连接间隙做微量补偿，降低了单件加工的精度要求，同时整体结构拆卸后可拆分成长度统一的杆件与标准球节点，收纳运输时占用空间远小于整体焊接结构。在功能特性上，该结构在相同自重下的空间刚度远高于同尺寸的实心支撑结构，内部镂空区域可预留走线、安装小型功能模块的空间，适配展陈、教学、小型设备支撑等多场景的使用需求，设计时也充分考虑了不同工况下的受力冗余，球节点的连接强度预留了足够的安全系数，避免局部杆件过载时出现节点断裂的问题。
