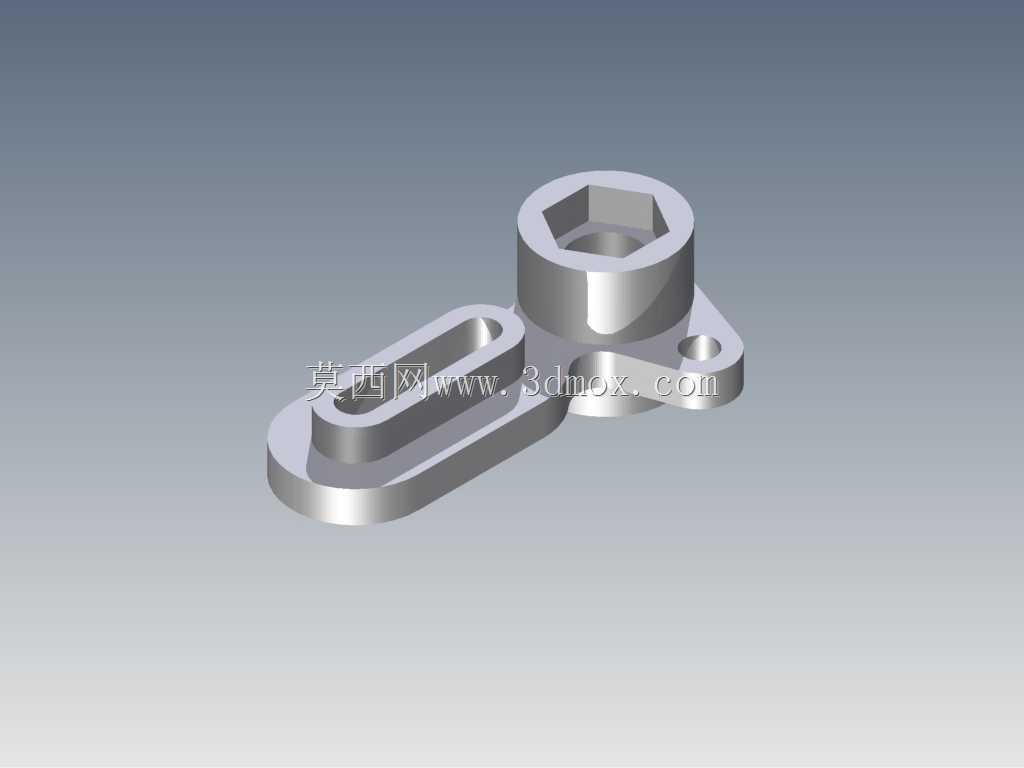

带内六角孔的异形连接固定金属构件

　　这款异形连接固定构件，主要应用在小型工装夹具、非标自动化设备的工位定位环节，也可作为轻工机械里的辅助连接支座使用，承担两个不同方向部件的转接、定位以及载荷传递作用，在需要紧凑安装空间、同时要兼顾周向防转与平面固定的场景下适配性极强。从结构功能来看，构件主体的凸起圆柱部分加工有内六角通孔，这个结构并非用于穿装螺栓，而是可以直接套入对应规格的外六角轴端，依靠六角形的面接触实现周向锁止，避免传动过程中出现相对转动，相比普通圆孔加键槽的设计，它的装拆效率更高，不需要额外加工键槽，也不用配置平键，在小扭矩的辅助传动场景下完全能满足使用需求，同时六角孔的深度经过合理设计，既保证足够的啮合长度来分散接触应力，又不会因为孔深过大造成材料浪费、

　　增加整体重量。和六角凸台相连的是长条形的安装底板，底板上开有长圆形的腰型安装孔，这个设计是为了适配安装时的位置公差，现场装配时可以沿着腰孔的长度方向微调构件的固定位置，降低安装基面的加工精度要求，不需要在基座上预打高精度的定位孔，普通的钻孔甚至是现场配钻都能完成固定，腰孔的边缘做了轻微的倒角处理，避免螺栓拧紧时孔口的锐边刮伤螺栓垫片，也能减少应力集中导致的孔口开裂风险。在六角凸台的侧下方还延伸出一个带小圆孔的耳状凸缘，这个凸缘的作用是提供辅助定位点，当构件完成主方向的位置调整后，可以在这个小圆孔里穿入定位销，或者拧入小规格的紧定螺钉，实现构件的完全锁止，避免设备运行过程中因为振动导致腰孔固定出现位置偏移，

　　这个辅助凸缘的厚度比主安装底板略薄，不会额外占用过多的安装空间，凸缘上的小孔和主六角孔的中心距经过严格校核，保证辅助固定时不会和主传动部件产生运动干涉。整个构件的外形采用一体化铣削成型的设计思路，没有拼接焊缝，也没有多余的分体连接件，整体结构刚性更好，在承受径向载荷的时候不会出现分体结构常见的连接松动问题。从安装边界来看，构件的总高度控制在较低的范围，六角凸台的外径和安装底板的宽度比例经过优化，保证在狭窄的安装空间里也能顺利布置，不会和周边的管线、其他运动部件产生碰撞；安装底板的底面为全平面加工，表面粗糙度控制在合理范围，和安装基面贴合时不会出现翘曲，保证固定后的稳定性，腰型孔的长度方向和六角孔的中心轴线保持平行，

　　微调时可以精准调整六角孔和对接轴的同轴度，避免装轴时出现卡滞。设计过程中特意对各个转角位置做了圆角过渡处理，没有尖锐的直角，既减少了铣削加工时的应力集中，提升构件的抗疲劳强度，也能避免装配调试时锐边划伤操作人员。这类构件在实际使用中，常被用在小型检测设备的传感器安装支座、手动工装的快换定位件、小型包装机械的拨杆连接座等位置，相比标准的法兰支座、角码连接件，它的集成度更高，一个零件同时实现了周向传动锁止、平面位置可调、辅助防松三个功能，不需要搭配多个标准件组合使用，能有效减少设备的零件数量，降低装配工作量，同时因为结构紧凑，在对设备体积有严格要求的小型自动化设备里，能大幅节省安装空间，提升整体结构的紧凑性。在材质适配性上，这个结构既可以采用铝合金加工来降低整体重量，适用于载荷不大、需要轻量化的场景，也可以采用不锈钢加工来满足防腐、高载荷的使用需求，结构本身没有特殊的工艺难点，普通的三轴数控铣床就能完成全部加工工序，不需要定制特殊刀具，加工成本可控，适合小批量非标设备的定制使用，也适合作为标准系列化零件进行批量生产，覆盖不同规格的六角轴对接需求。
