螺旋式手动顶升支撑工装结构设计

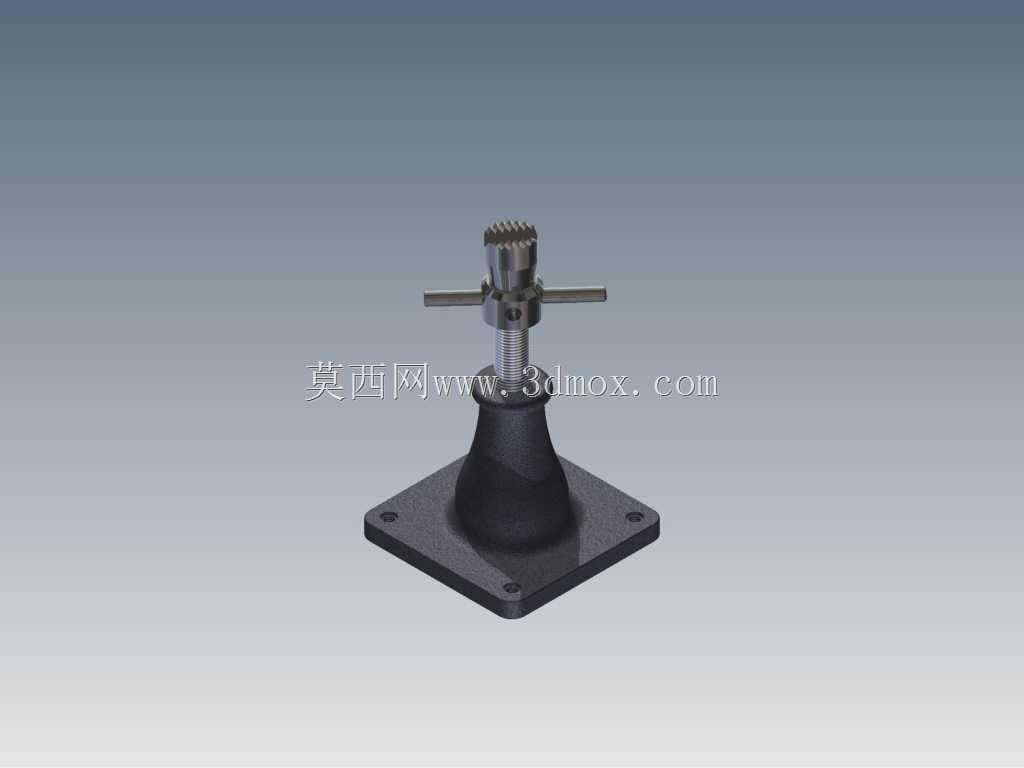

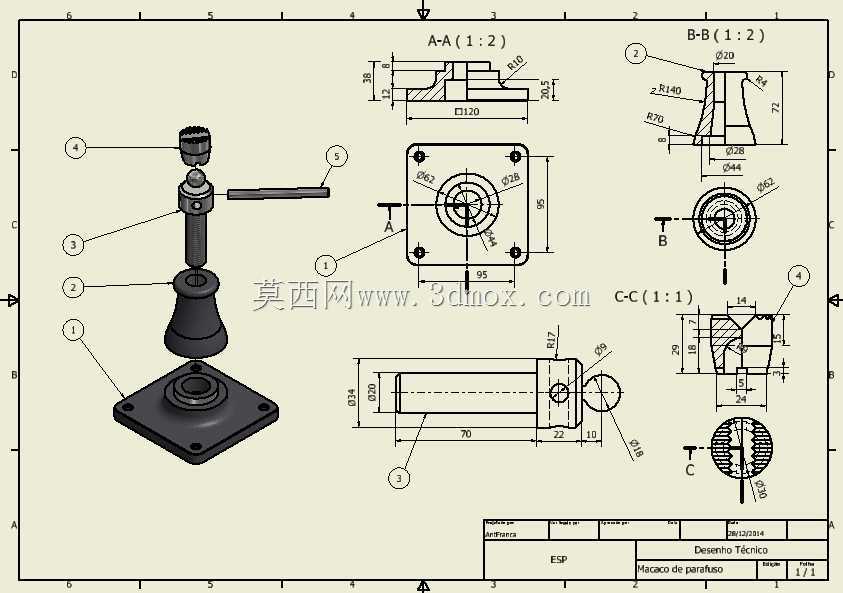

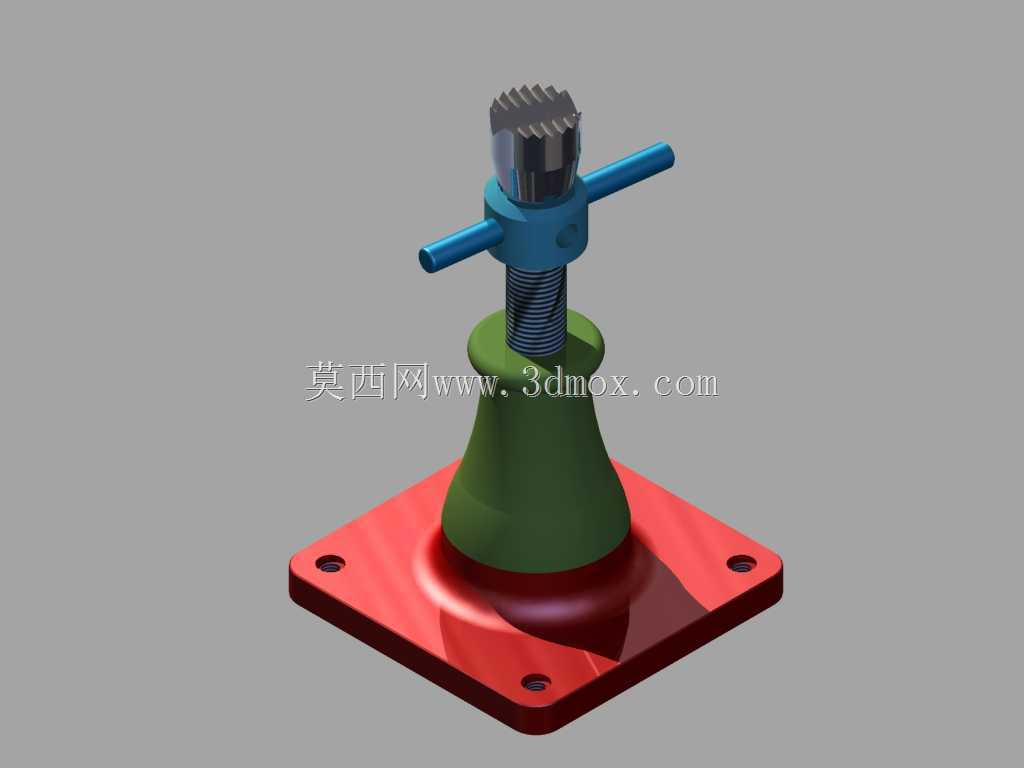

　　这款螺旋式手动顶升支撑结构，在小型设备装配、工位工件调平、轻型构件临时支撑场景中应用十分广泛，尤其适合没有气动、液压动力源的零散维修工位、户外临时作业场景，单台即可完成1吨以内轻型载荷的垂直顶升与位置保持，无需额外配套动力管线，单人即可完成全部操作。从结构功能来看，核心传动采用梯形螺纹副设计，相比普通三角螺纹，梯形螺纹的牙型角更小，传动效率适中且具备可靠的自锁性能，顶升到位后无需额外锁止结构即可保持支撑高度，不会因为载荷持续作用出现自行回落的问题，这一点在设备检修、工件定位场景中至关重要，能有效避免支撑失效带来的安全隐患。顶部的操作杆采用穿杆式T型结构，操作时可以根据所需操作力的大小更换不同长度的加力杆，

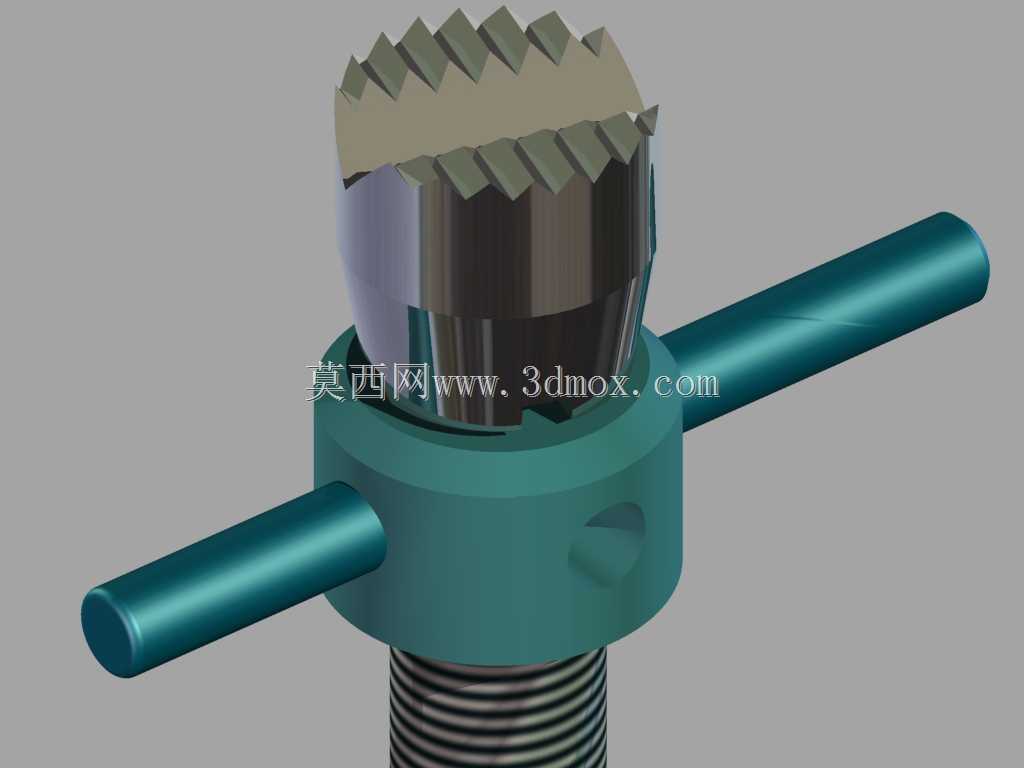

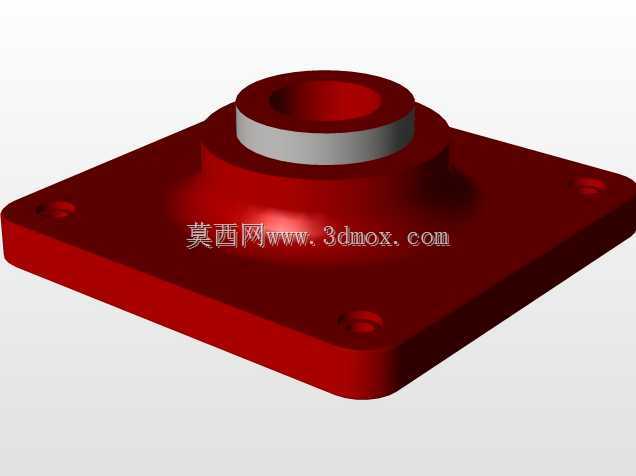

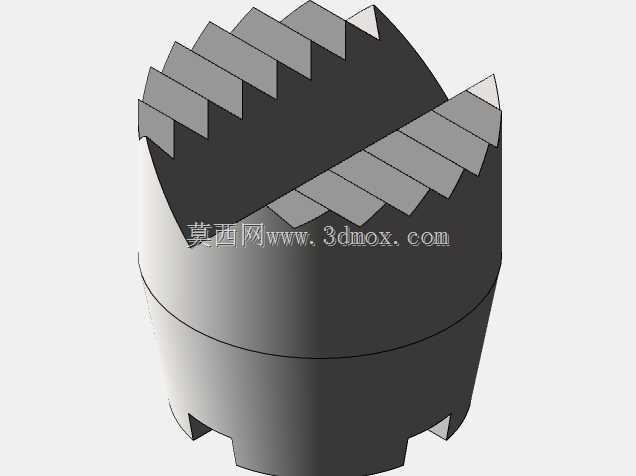

　　空载快速调整高度时可以直接用手转动顶帽，接近工件承载面后再穿入加力杆施加扭矩，兼顾调整效率与顶升力输出需求，顶头端面做了滚花处理，增大与被支撑工件接触面的摩擦力，避免支撑过程中出现工件滑移偏移。底座采用方形法兰式安装结构，四个安装孔位对称分布，既可以直接放置在平整地面作为独立支撑使用，也可以通过螺栓穿过安装孔将整个支撑结构固定在工装平台、设备机架的预设位置，作为固定工位的可调支撑点使用，底座与螺杆衔接的位置做了锥形过渡段，一方面优化了底座的受力传导路径，将螺杆传递的垂直载荷均匀分散到整个底座接触面，避免局部应力集中导致底座变形，另一方面锥形结构也能提升整个支撑的抗侧向力能力，即使被支撑工件存在少量水平方向的分力，

　　也不会轻易出现支撑失稳倾倒的问题。设计过程中首先要核算螺纹副的承载能力，根据额定顶升载荷校核螺纹牙的剪切强度与弯曲强度，同时要验算螺纹升角满足自锁条件，确保在全行程范围内任意位置都能可靠锁止；其次要考虑操作力的合理性，额定载荷下操作杆的施加力控制在普通人单手可施力的合理范围内，避免操作过于费力；行程设计上覆盖常规工位的调整需求，最低收拢高度适配狭小空间的作业要求，最大伸出高度要保证螺杆与螺母的啮合长度满足承载要求，避免伸出过长导致螺杆失稳弯曲。安装边界方面，方形底座的安装孔距按照通用工装平台的T型槽间距做适配设计，无需额外加工转接板即可直接固定在标准工作台上，底座底面做了平面度处理，放置在平整地面时不会出现晃动，

　　顶头的直径尺寸设计兼顾接触面积与操作空间，不会因为顶头过大影响周边其他工装的布置。整体结构没有复杂的异形零件，全部采用常规机械加工工艺即可制造，维护时只需定期在螺纹副位置涂抹润滑脂即可保证操作顺畅，长期使用出现螺纹磨损后也可以单独更换螺母部件，整体维护成本极低，适合作为车间工位的通用辅助工装批量配置。在实际使用中，这类手动螺旋支撑常配合焊接工装、装配工装使用，作为工件的辅助可调支撑点，补偿工件本身的形位误差，保证工件定位的稳定性，也可以在小型设备移位、调平过程中作为临时顶升工具，相比大型液压千斤顶体积更小，重量更轻，携带与布置都更加灵活，对于小行程、小载荷的顶升调整场景，实用性远高于大型顶升设备。
