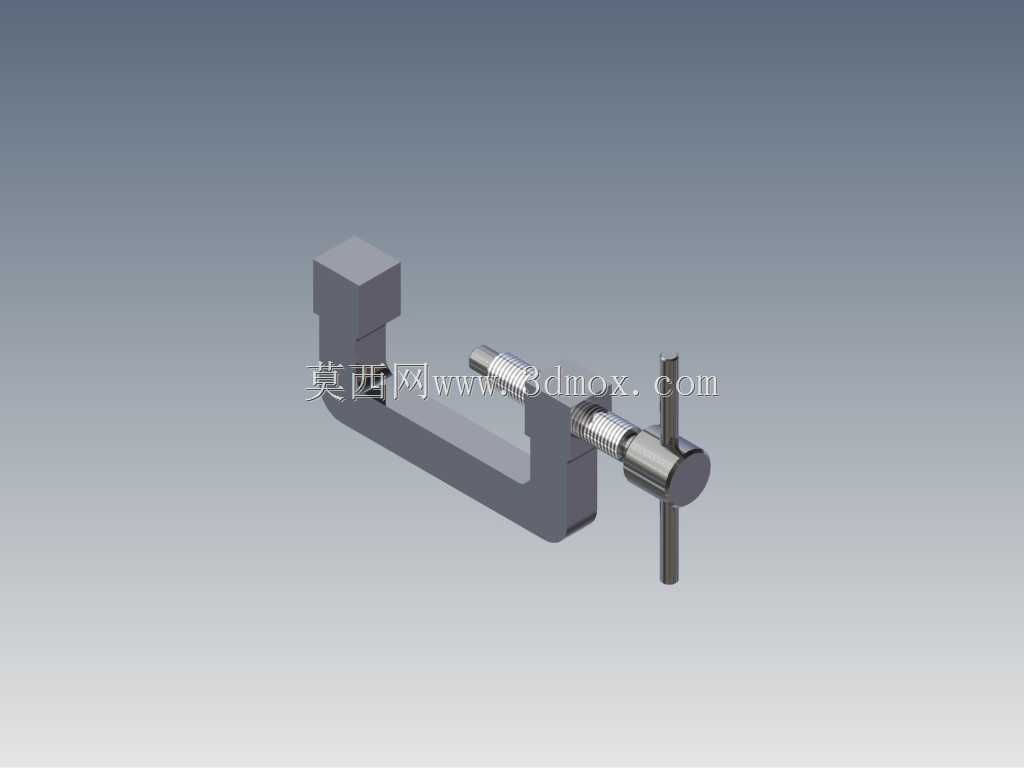

小型C型螺旋压紧夹持工装结构

　　这款手动螺旋夹持结构，在小件机加工、装配工位、维修现场的使用频率极高，很多时候车间里临时固定薄钢板、塑料件、小型焊接组件，不需要动用大型液压夹具，靠这种结构就能完成稳定装夹，不会因为夹持力过大压伤薄壁工件表面，也不会因为夹持行程不足无法适配不同厚度的加工件。从结构设计逻辑来看，整体采用C型开口的框架式主体，框架的固定端做了加厚方块处理，这个位置是夹持时的主要受力承压面，加厚设计可以避免长期受夹紧反作用力出现框架开口变形，保证夹持面的平行度长期稳定，不会因为框架变形导致夹持时工件翘起、装夹偏移。活动夹紧端采用梯形螺纹传动结构，梯形螺纹的自锁性能足够可靠，夹紧之后不会因为加工过程中的振动出现螺杆回退、夹持松动的问题，

　　螺杆末端配了十字型的转动手柄，不需要额外配套扳手，徒手就能转动施力，手柄的力臂长度经过匹配，普通人徒手施加的力经过螺纹放大之后，就能产生足够的夹紧力，满足常规小件固定的需求，同时也不会因为力臂过长导致施力过载，压坏脆性工件或者掰弯螺杆。在安装边界上，这款夹持结构的C型开口深度和开口高度做了适配性匹配，开口高度可以覆盖常规车间里常见的100mm以内厚度的工件装夹需求，开口深度可以满足距离工件边缘50mm左右位置的夹持固定，不需要将工件整个伸入夹具内部，对于边缘位置的钻孔、打磨、粘接工序非常友好，不会因为夹具本体干涉加工工具的操作空间。框架主体的截面采用矩形实心结构，相比空心型材的夹持结构，抗扭和抗弯性能更强，

　　即使在夹持过程中受到侧向的打磨力、钻孔轴向力，也不会出现框架扭转变形，保证装夹位置的精度。螺杆和活动压头之间做了活动连接设计，压头可以在小范围内自适应偏转，当被夹持的工件表面存在小角度倾斜、不平整的时候，压头可以自动贴合工件表面，不会出现点接触压伤工件，也不会因为接触面过小导致夹持力不足、工件滑脱。在实际应用场景里，除了生产车间的工序装夹，这类夹持结构也常被用于家装维修、手工DIY、模型制作场景，固定待粘接的组件、待切割的小件材料，因为整体结构紧凑，重量较轻，不需要固定在工作台面上就可以直接使用，便携性远高于台虎钳这类重型夹持设备。设计过程中需要重点校核C型框架的开口处应力集中问题，在框架的弯角位置做了圆弧过渡处理，

　　避免直角弯角在长期受交变夹紧力的时候出现应力开裂，延长结构的使用寿命。螺杆和框架的螺纹配合位置做了加长的螺纹啮合段，分散螺纹牙的受力，避免夹紧力过大的时候出现滑牙、螺纹失效的问题。压头的夹持面做了滚花或者平面磨砂处理，增加和工件之间的摩擦力，即使夹持表面比较光滑的金属件、塑料件，也不会出现夹持滑动的问题。整体结构没有复杂的异形曲面，加工难度很低，框架部分可以直接采用方钢铣削加工成型，螺杆和手柄采用标准件改制即可，生产成本可控，维护也非常简单，定期在螺纹位置涂抹润滑脂，就可以保证螺杆转动顺畅，不会因为进了铁屑、灰尘出现卡滞。和普通的弹簧夹、快速夹相比，这种螺旋夹紧结构的夹持力调节范围更广，既可以用很小的力夹持易碎的薄塑料件、木质件，也可以施加较大的力夹持需要承受加工力的金属件，适配性更强，不会出现快速夹那种行程固定、夹持力不可调的问题。在装配工序中，这类夹具还可以作为辅助定位工具，将两个待粘接、待铆接的组件压紧固定，等待胶水固化或者铆接完成之后再松开，不需要人工持续按压，降低操作人员的劳动强度。在焊接小件的时候，也可以用这个夹具将焊接件对齐固定，避免焊接过程中工件移位导致焊接尺寸超差，因为整体是金属结构，焊接时的飞溅烫到夹具本体也不会损坏，耐用性很强。
