十字轴式卡丹万向传动连接结构

这类卡丹关节也就是常说的十字轴万向节，在工业传动场景里的覆盖范围极广，从农用机械的动力输出轴、轻型输送设备的传动链路，到小型机床的进给传动端、改装专用设备的非同轴动力传递工位，都能见到这类结构的身影。它的核心作用是在两根存在轴线夹角的传动轴之间，持续稳定传递旋转扭矩，补偿安装过程中出现的轴线偏移、工作状态下机架形变带来的轴系角度偏差，避免刚性连接在轴系不对中时出现的轴颈掰弯、轴承烧蚀、键槽崩裂等故障。

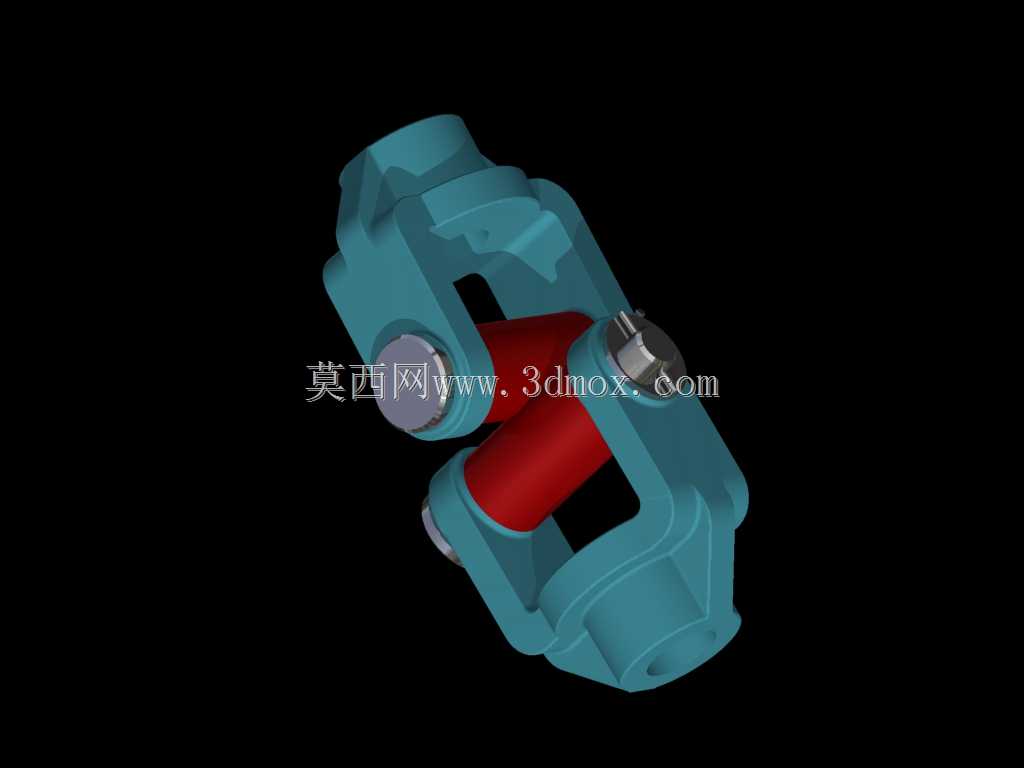

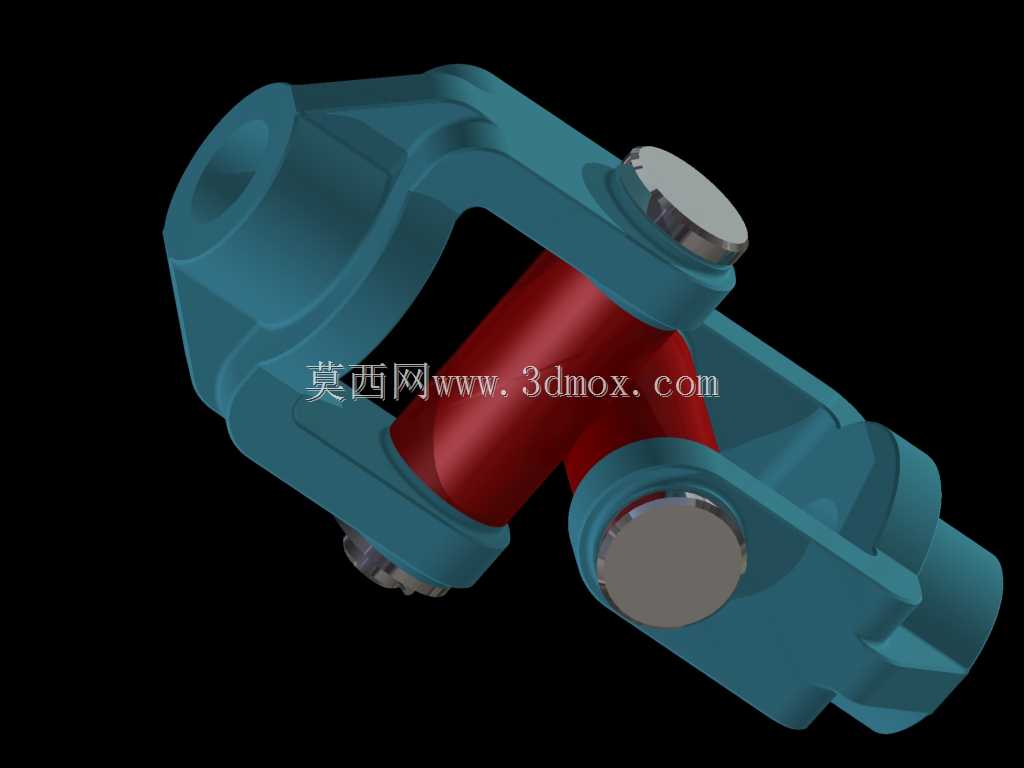

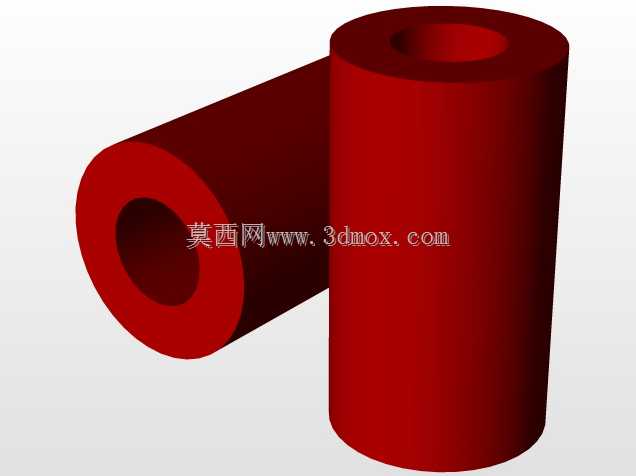

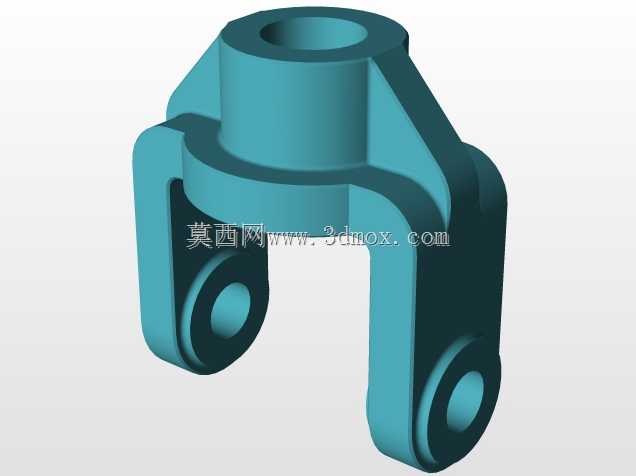

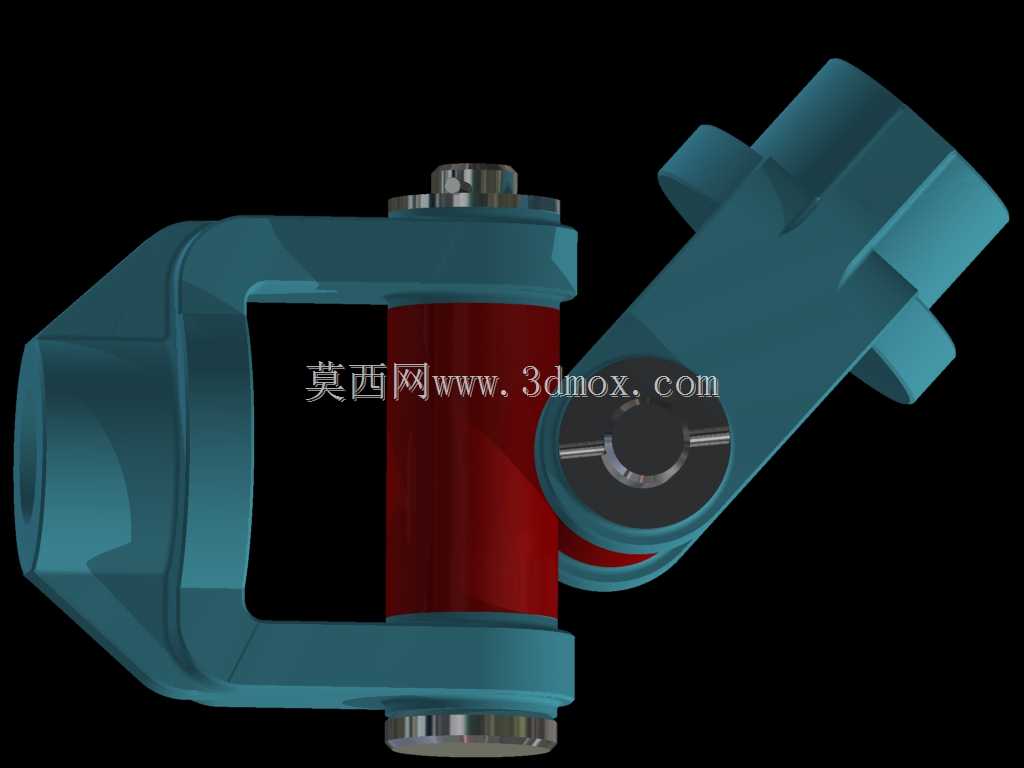

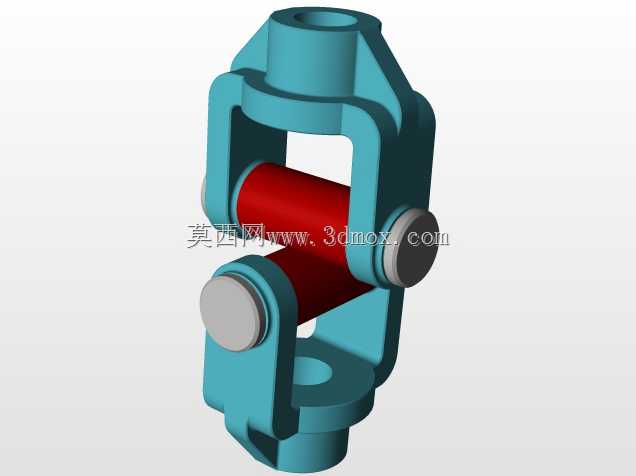

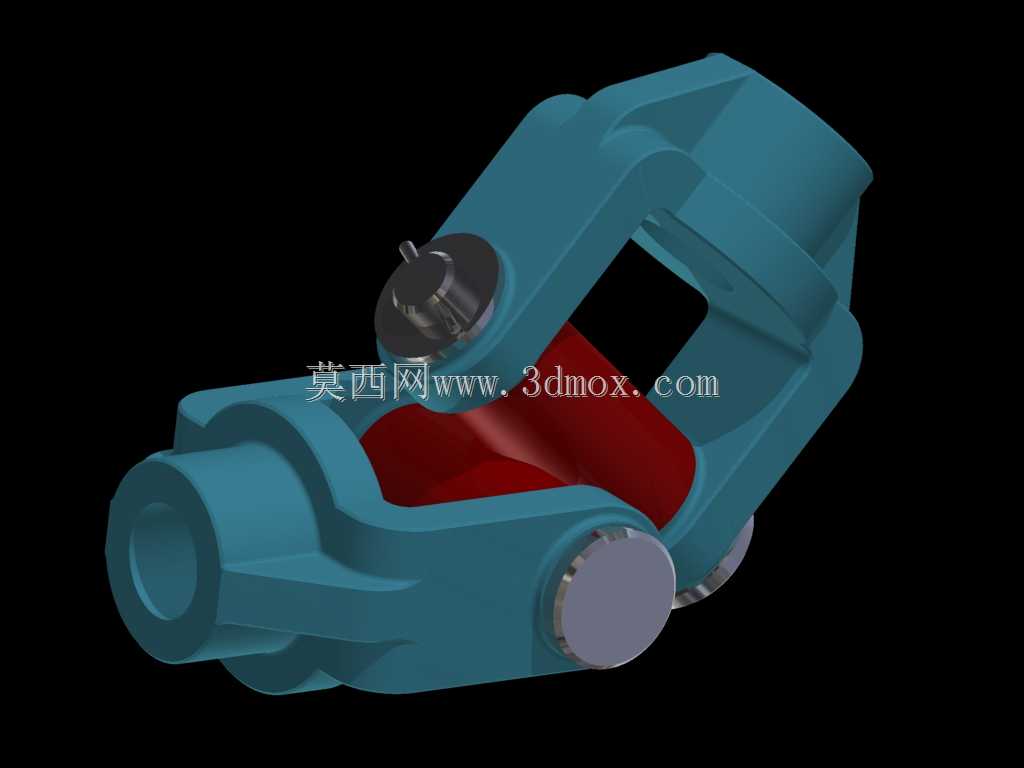

从结构设计逻辑来看，这套铰接结构分为两个叉形接头与中间十字连接轴三个核心部分，两个叉耳分别通过滚针轴承副与十字轴的四个轴颈配合，每个转动副都预留了合理的配合间隙，既保证铰接转动时无卡滞，又能控制径向窜动量在传动精度允许范围内。叉形接头的连接端采用内孔配合平键的结构形式，可直接与对应直径的传动轴完成装配，十字轴的轴颈端面设计有密封挡圈的安装槽位，可配套橡胶油封阻挡外界粉尘、切削液进入轴承摩擦面，同时留存轴承内部的润滑脂，延长维护周期。

在安装边界的设计考量上，这类万向节的单节最大允许工作夹角通常在15°到25°区间，超出角度范围会大幅提升十字轴轴颈的接触应力，加速滚针轴承的磨损，因此在布置传动链路时，若轴系夹角超过单节允许范围，通常会采用双节万向节串联的布置方式，保证输入与输出端的转速同步，避免单节大角度传动带来的转速波动问题。外形尺寸方面，叉体的回转外径决定了传动时的最小安全安装空间，安装时需要在叉体回转范围内预留足够的避让空间，避免转动过程中与周边的机架护板、管线等部件发生运动干涉。叉头与轴的配合长度经过匹配设计，既保证扭矩传递时的接触面积足够，不会出现配合面压溃变形，又不会过度占用轴向安装空间，适配紧凑布局的传动工位。

实际使用过程中，这类结构的扭矩传递能力与十字轴轴颈直径、叉体材料的热处理强度直接相关，常规工况下采用40Cr调质处理的叉体配合渗碳淬火的十字轴，可满足中低速、中等冲击载荷下的传动需求，若应用在冲击载荷较大的工况，还可在十字轴内部设计润滑油道，实现工作过程中的持续压力润滑，进一步提升结构的使用寿命。
