F4卡达通赛事竞技移动作业装置结构设计

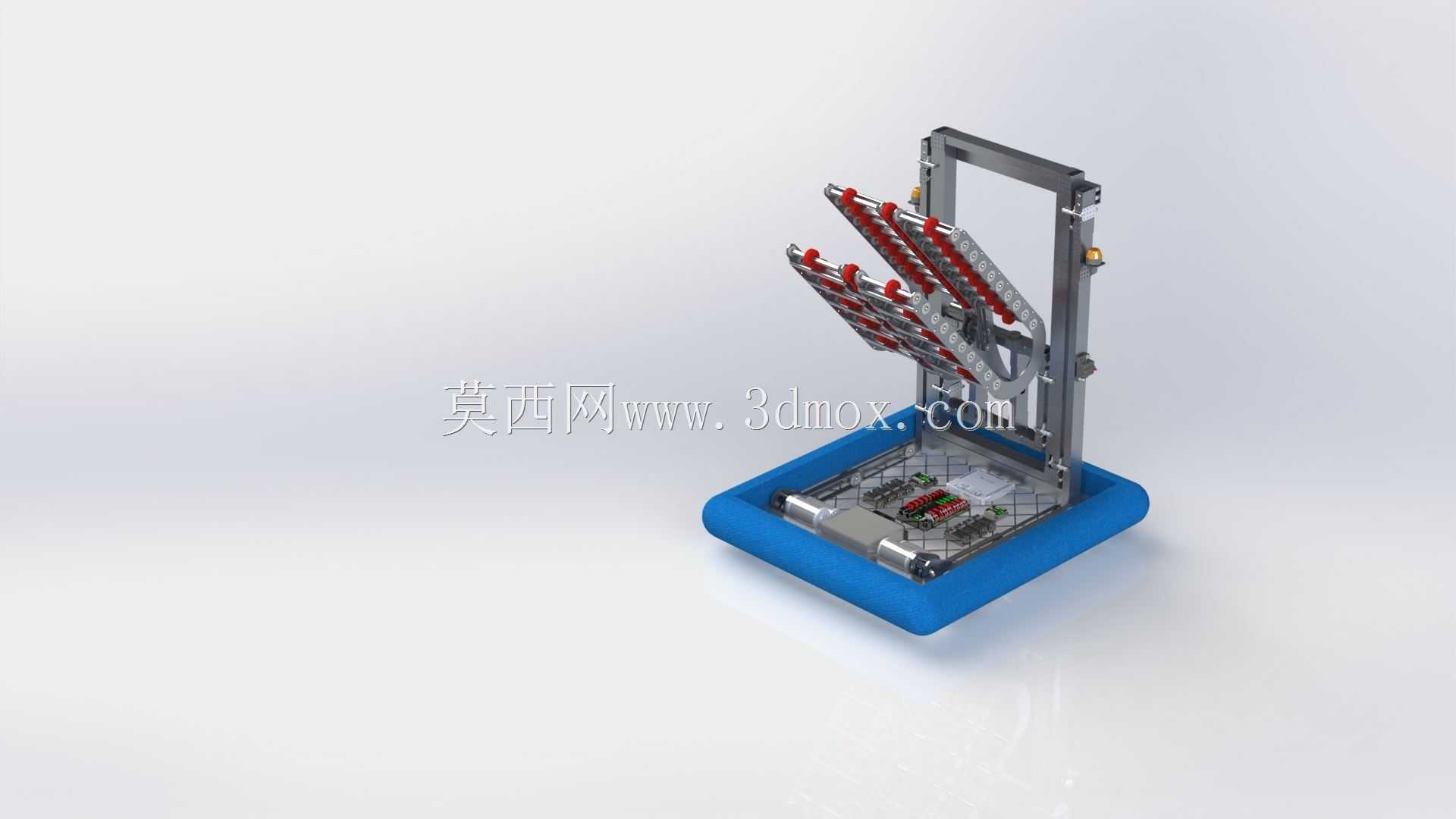

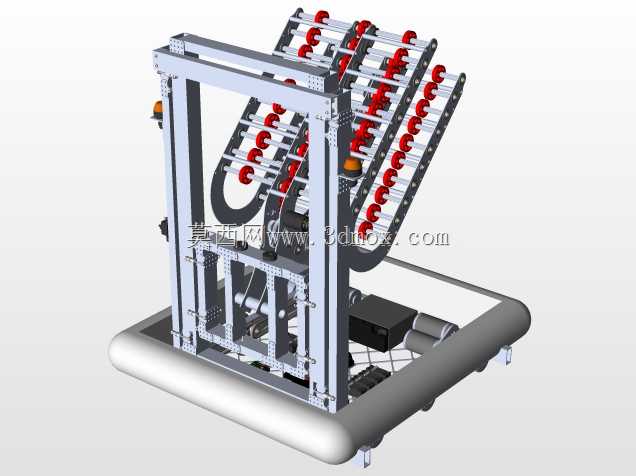

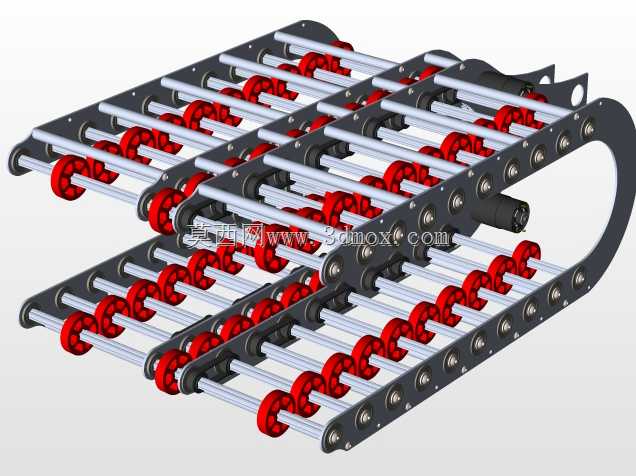

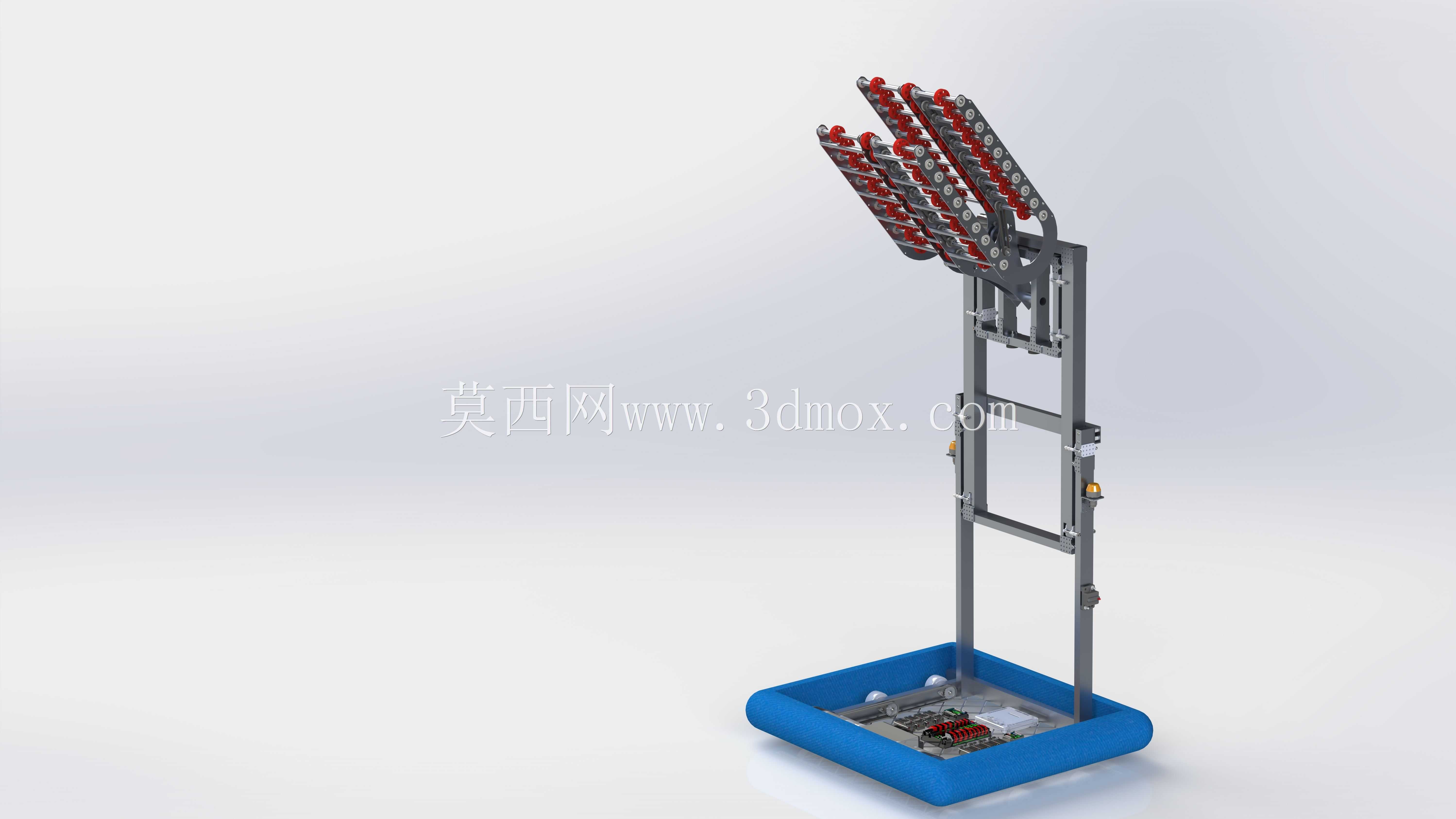

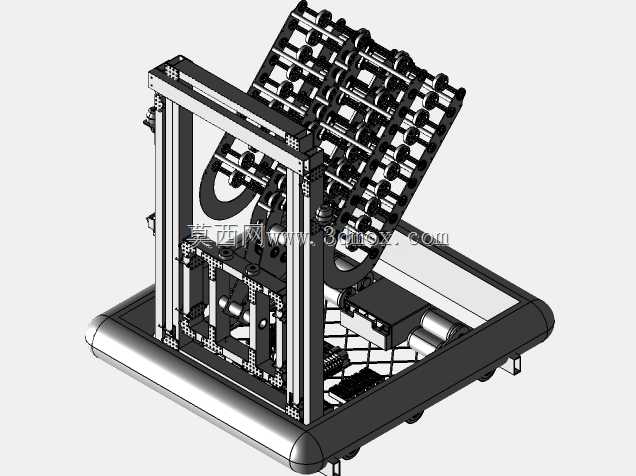

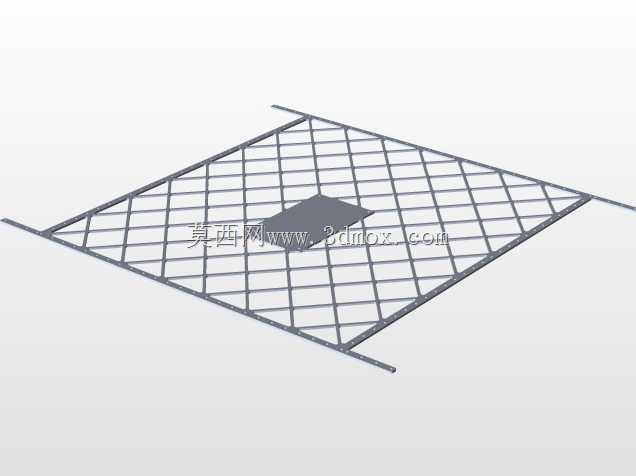

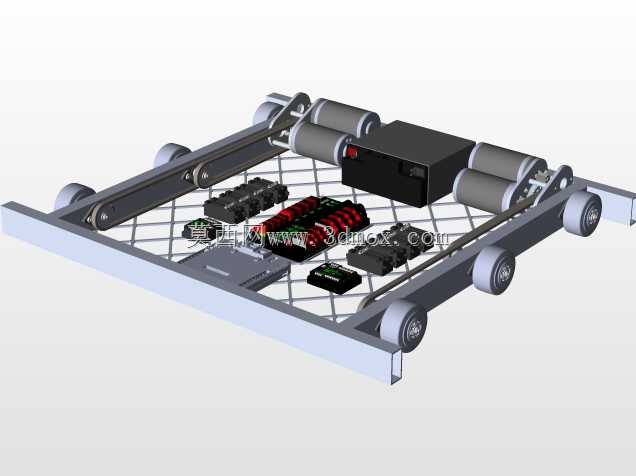

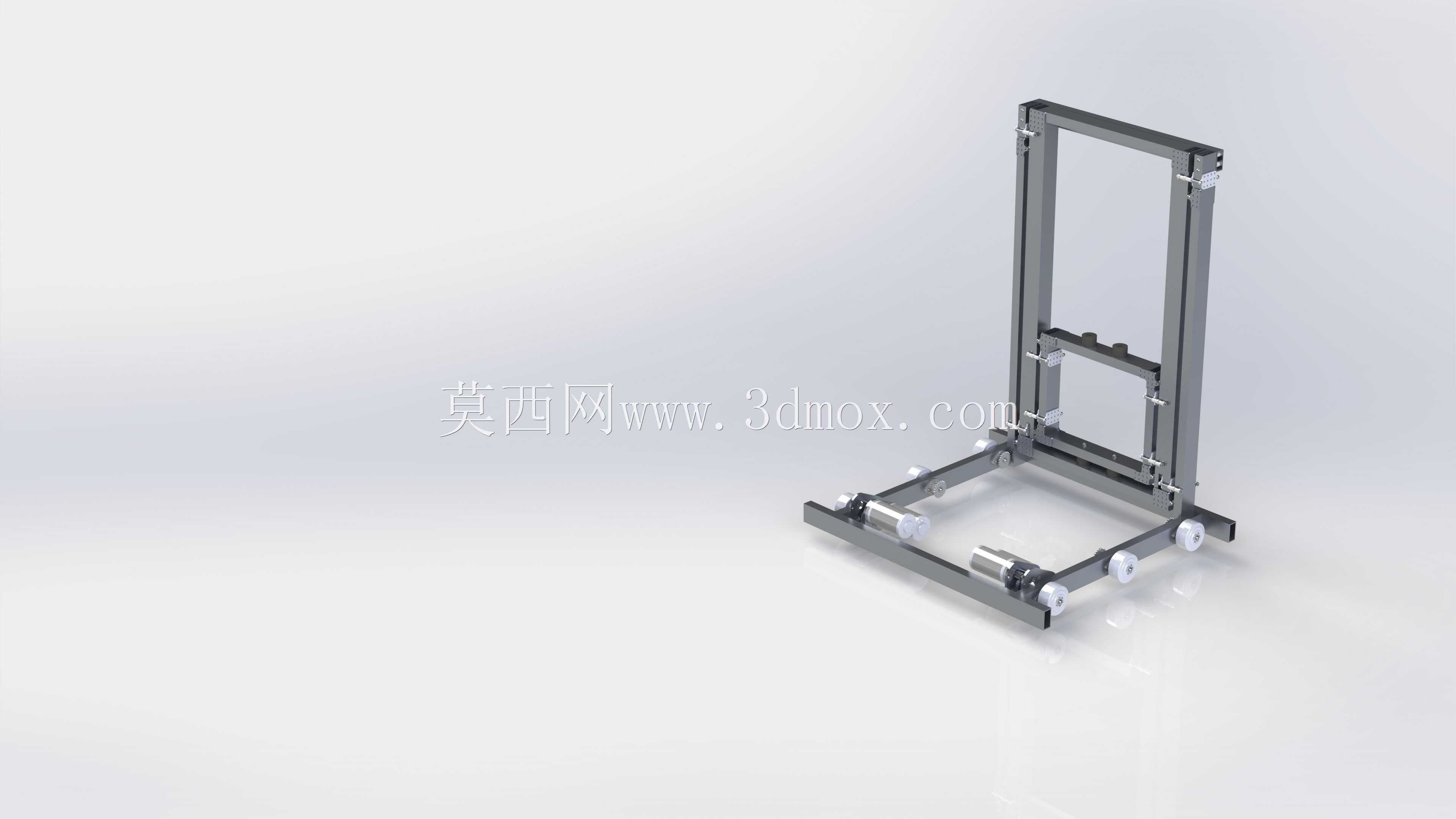

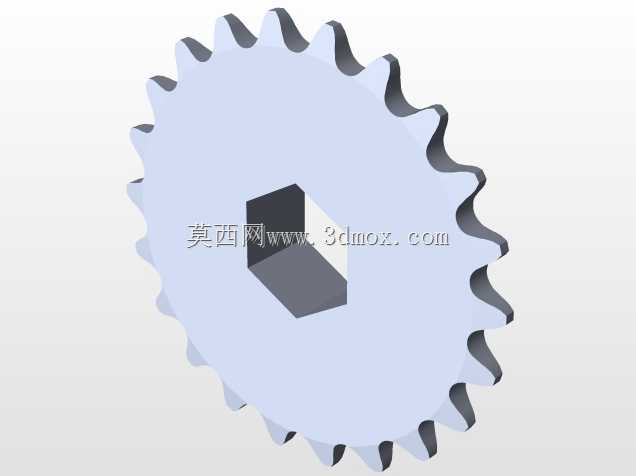

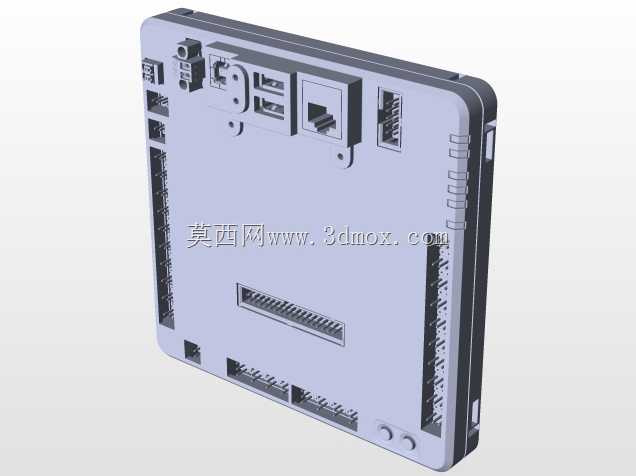

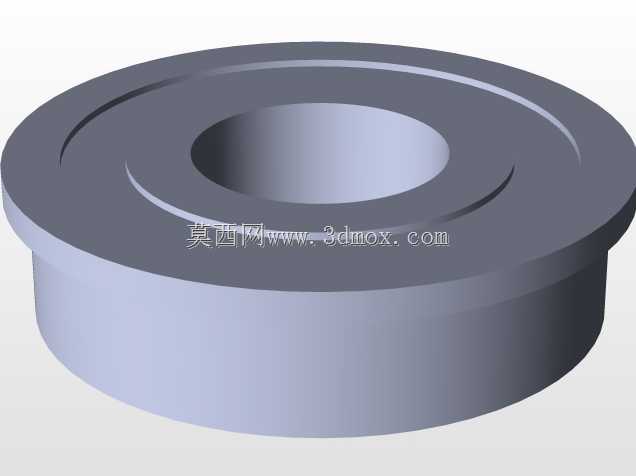

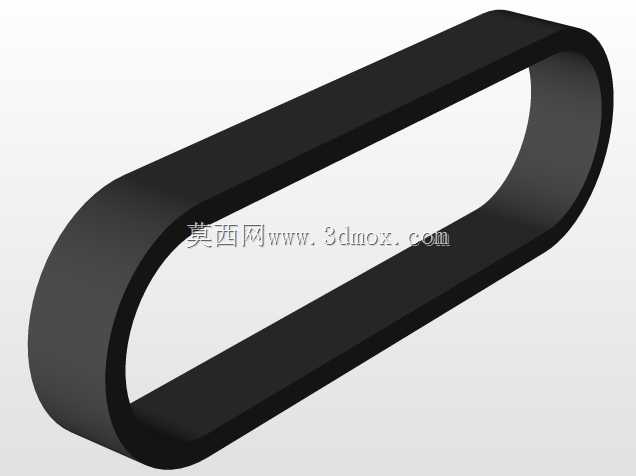

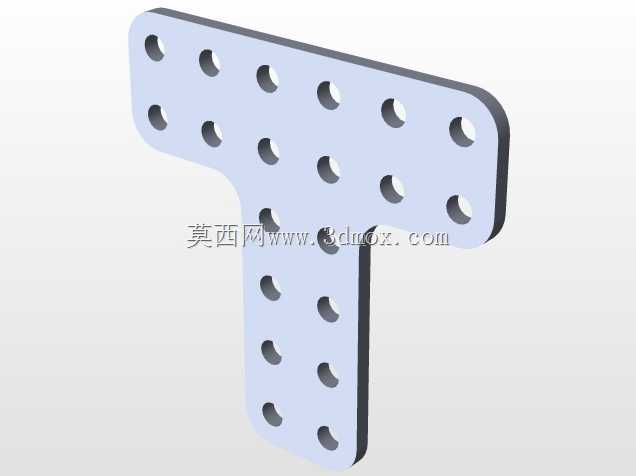

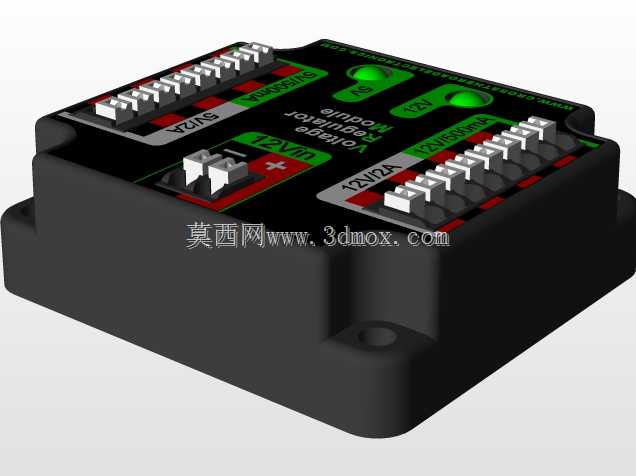

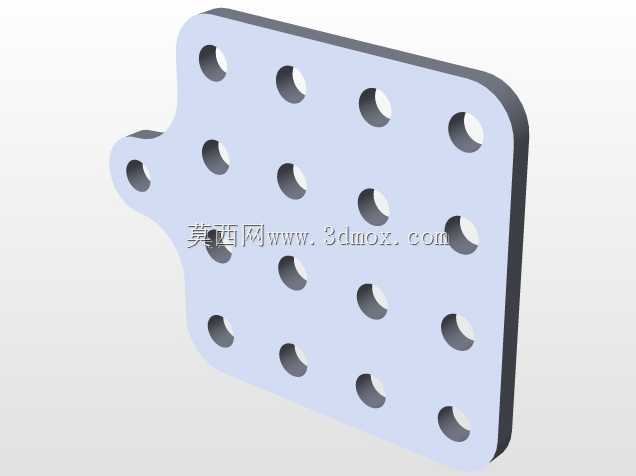

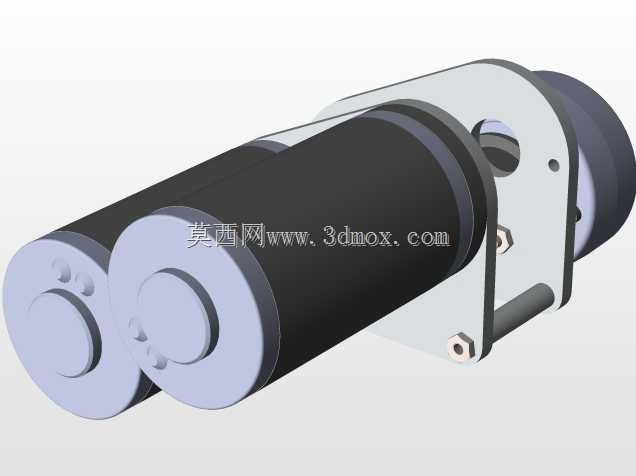

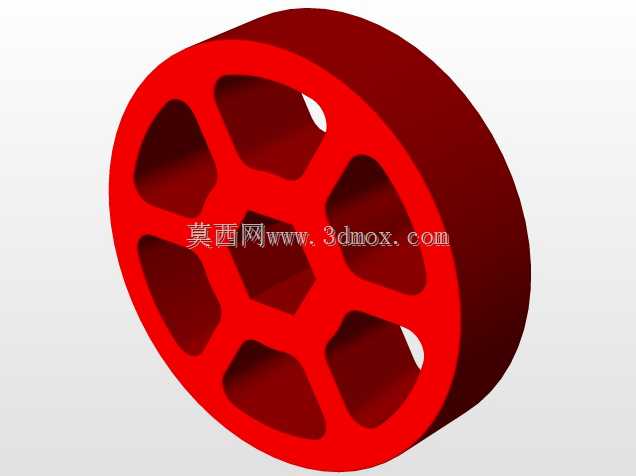

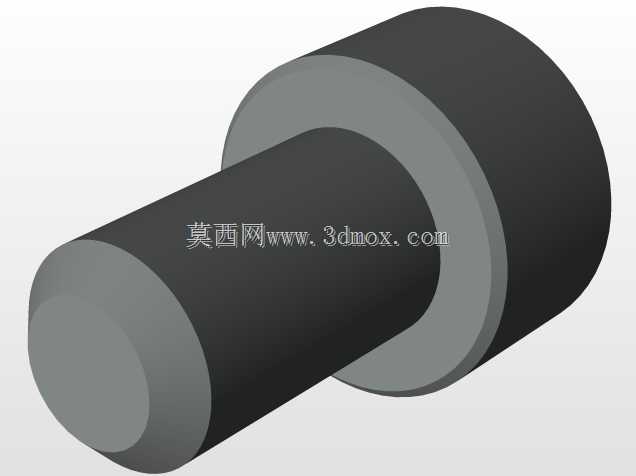

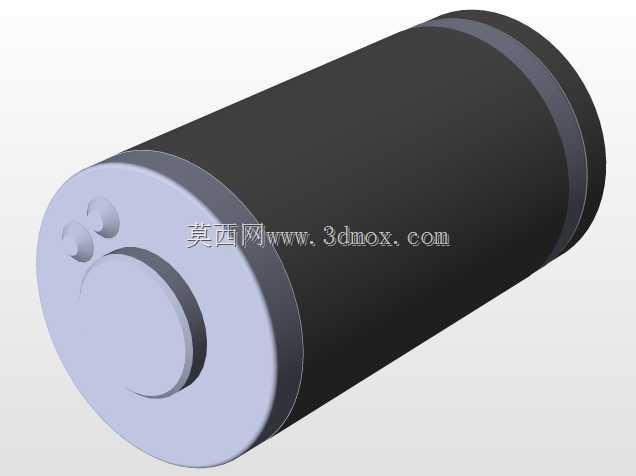

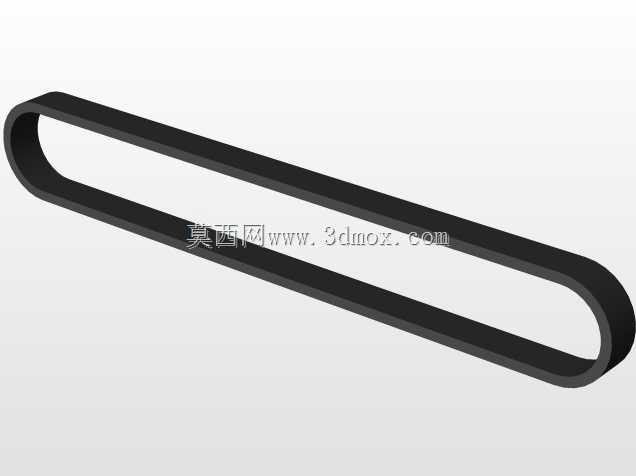

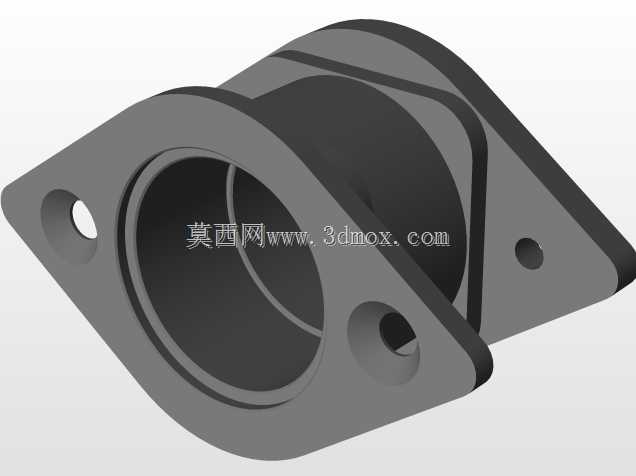

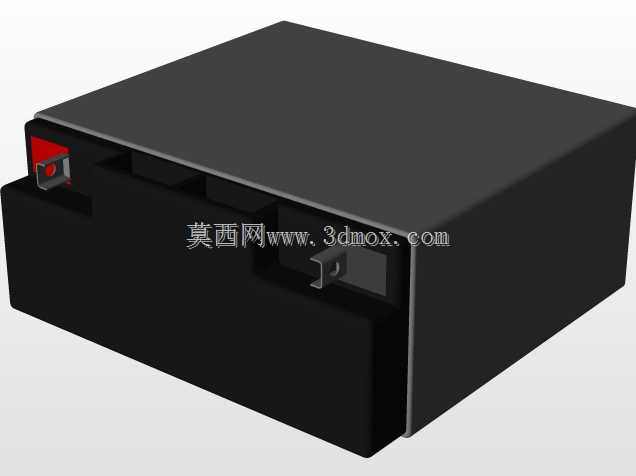

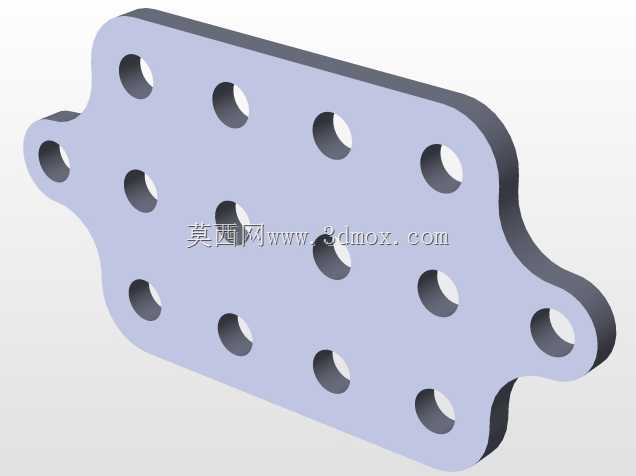

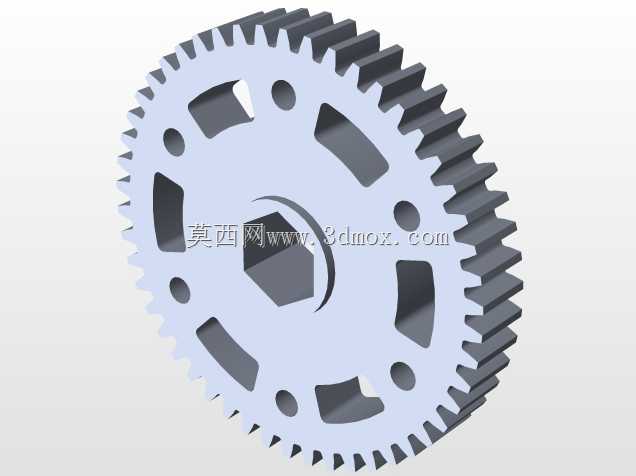

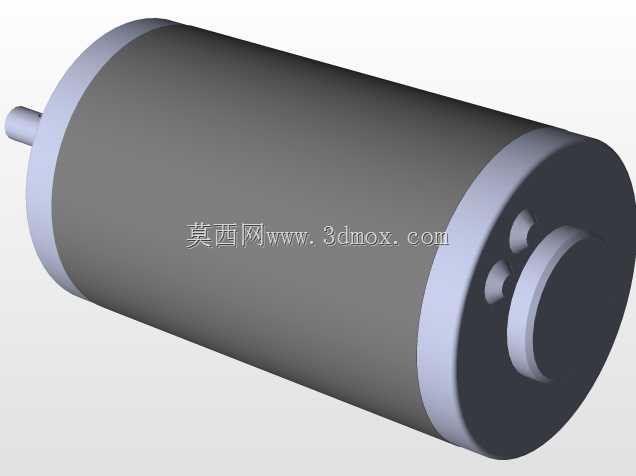

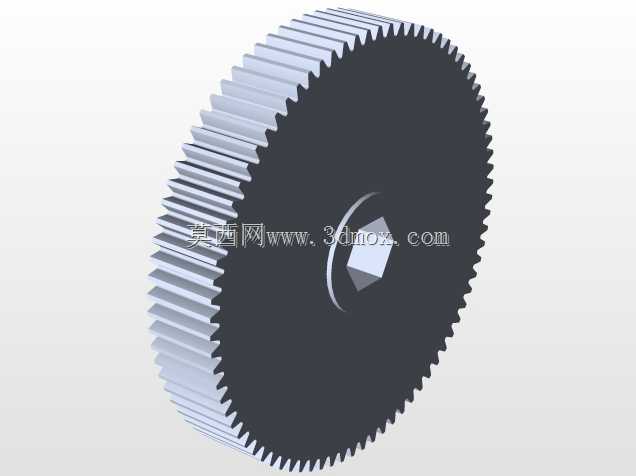

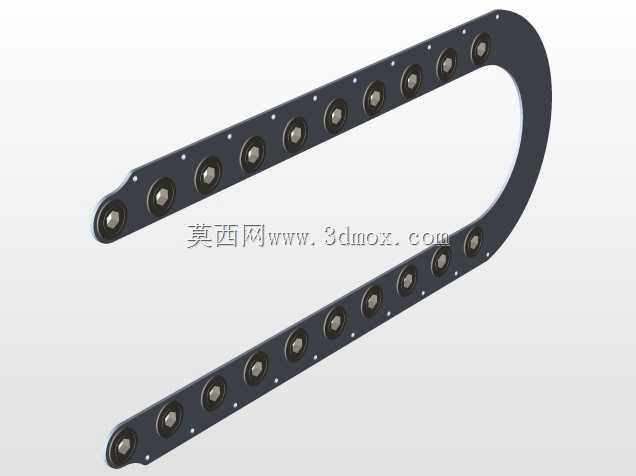

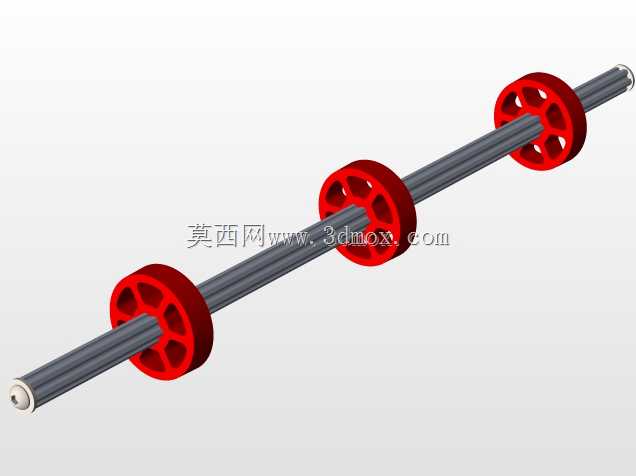

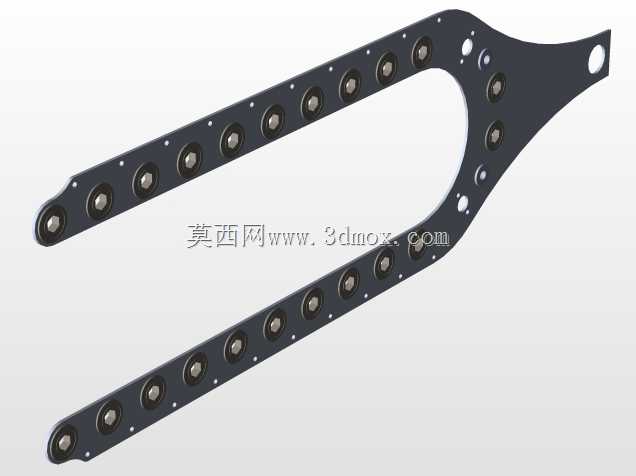

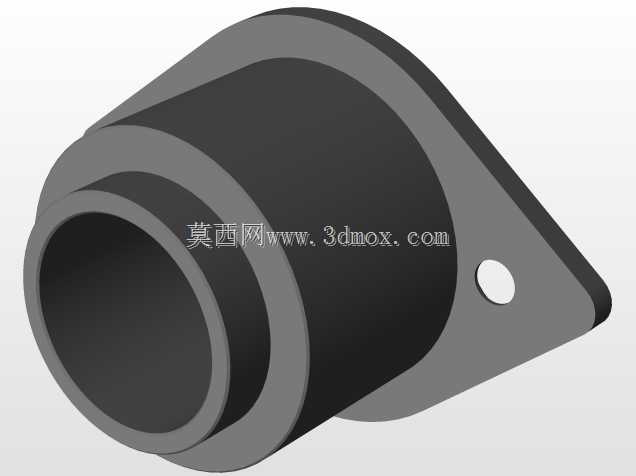

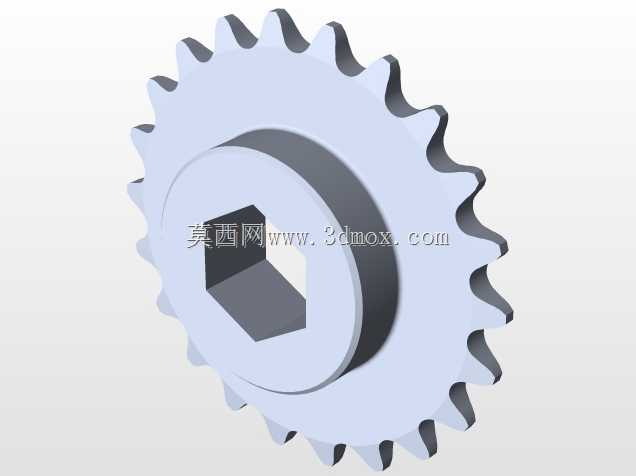

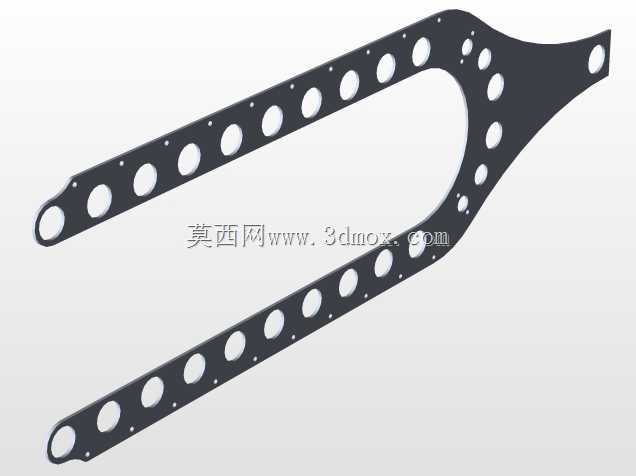

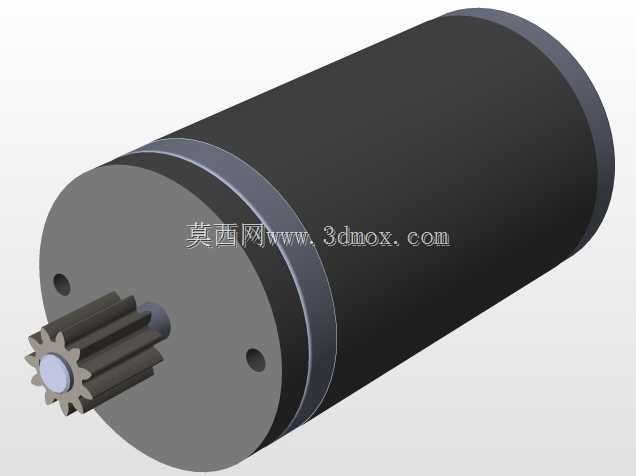

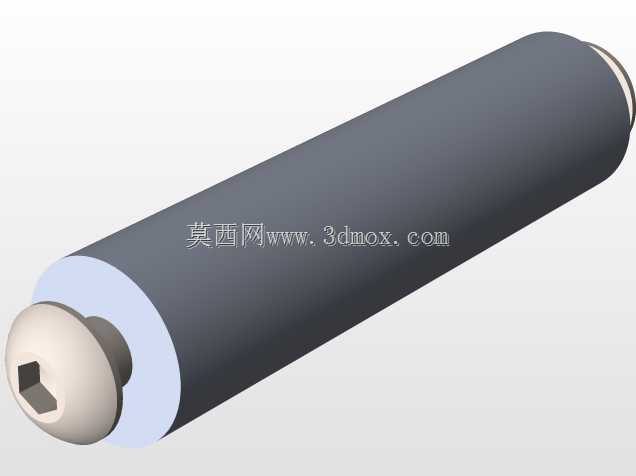

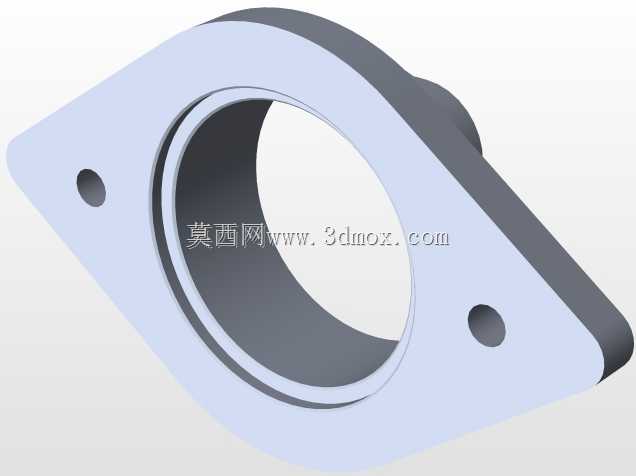

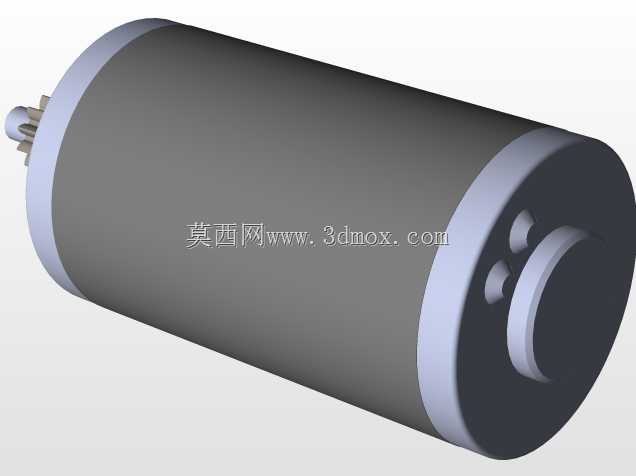

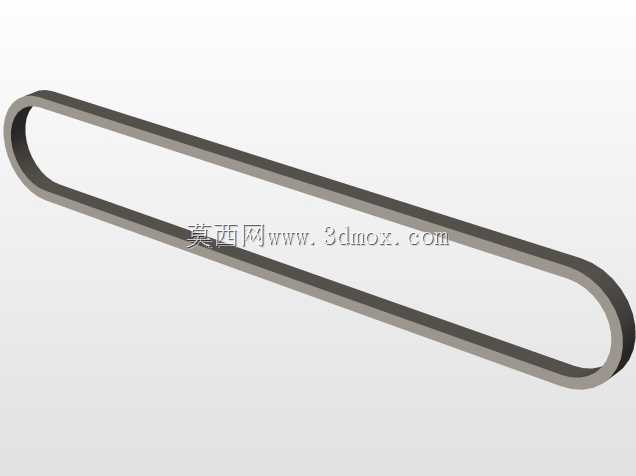

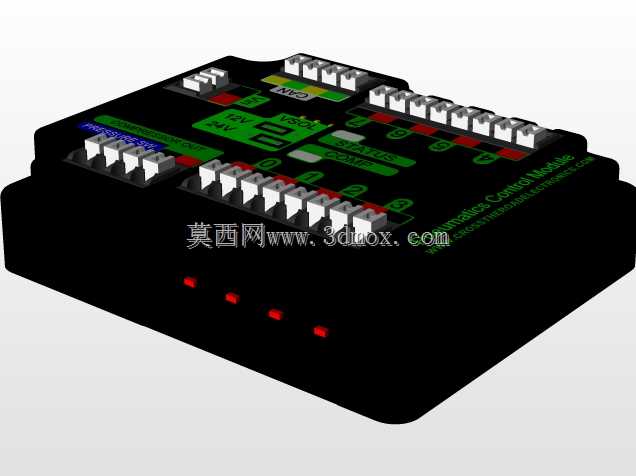

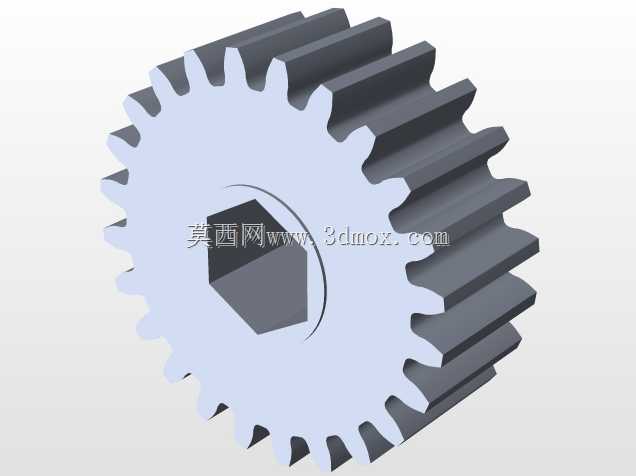

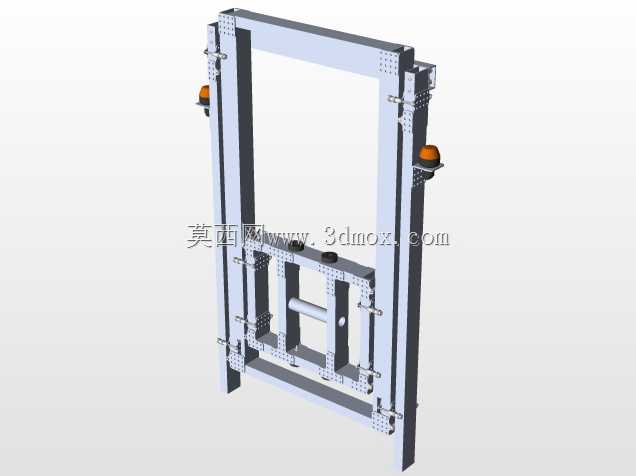

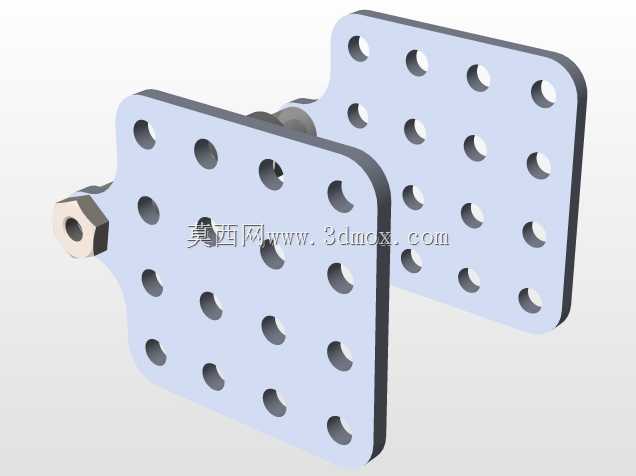

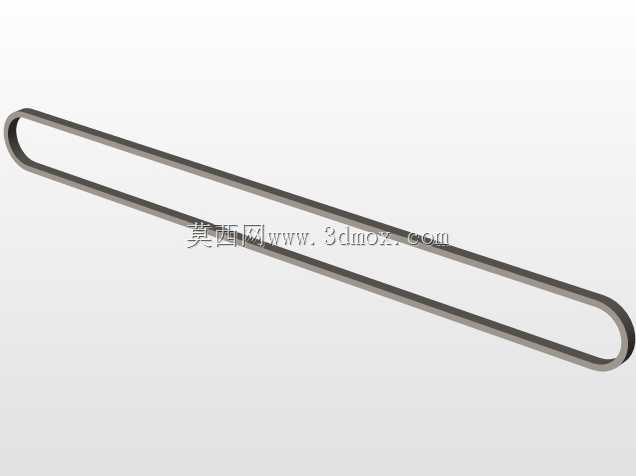

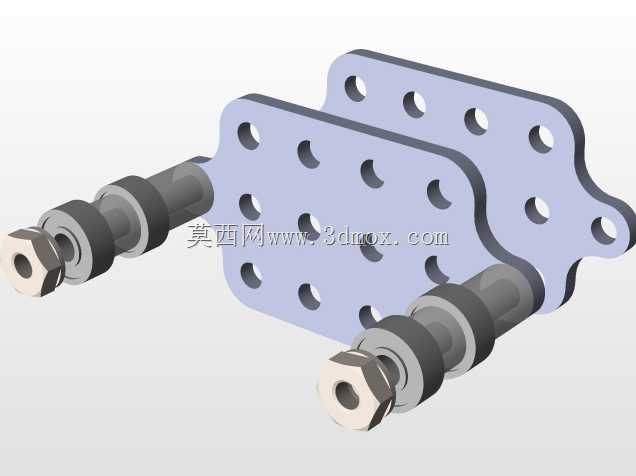

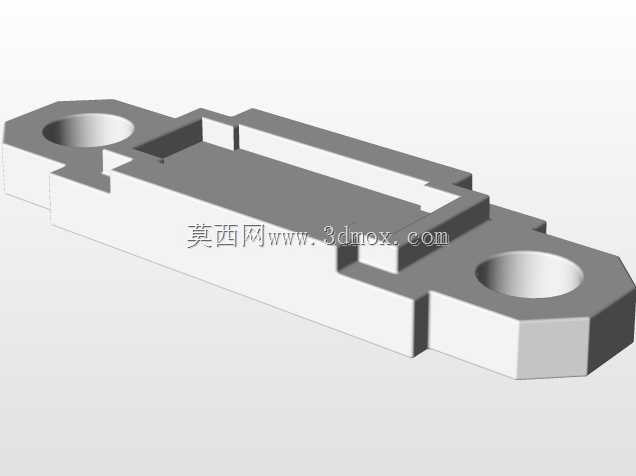

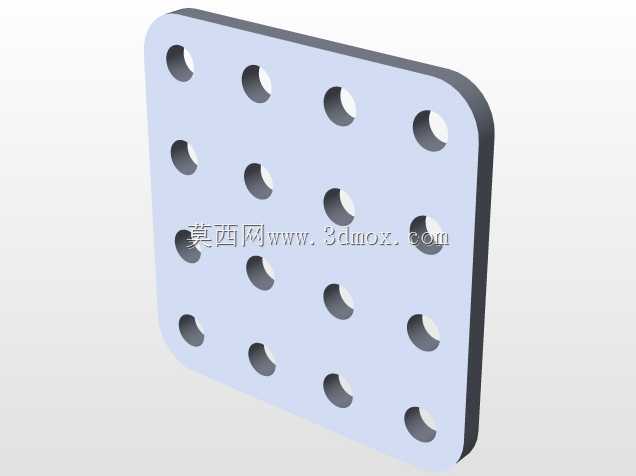

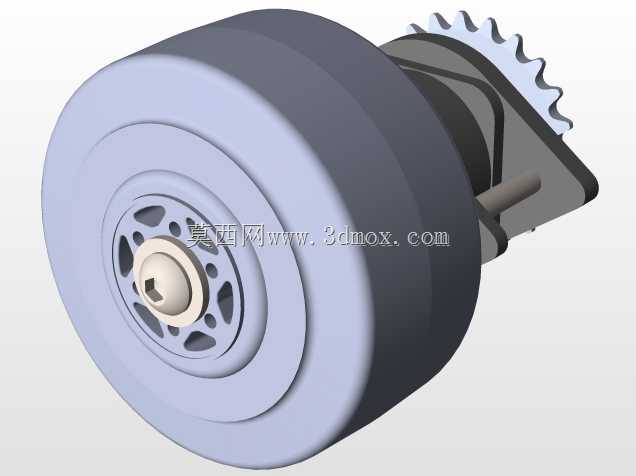

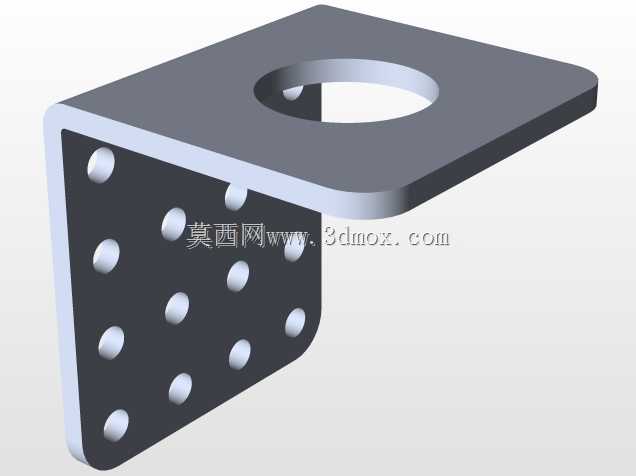

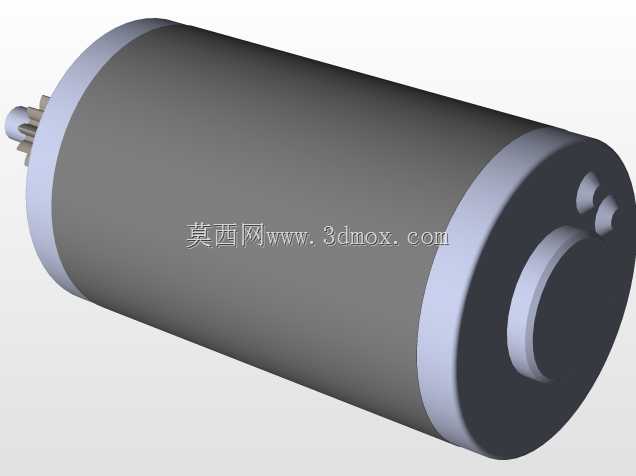

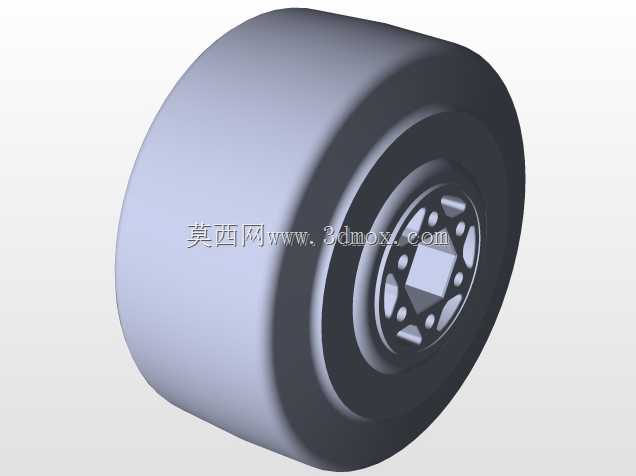

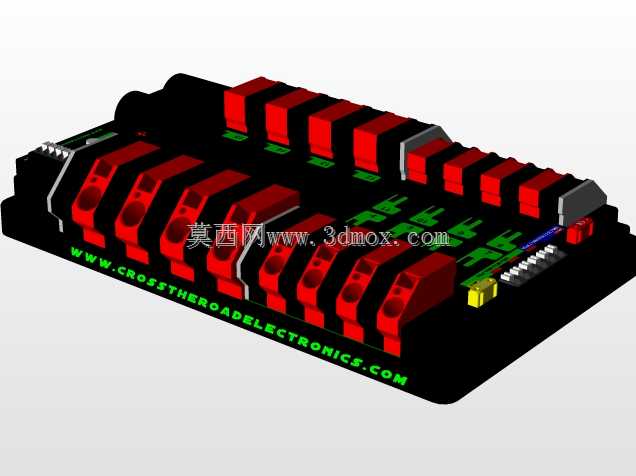

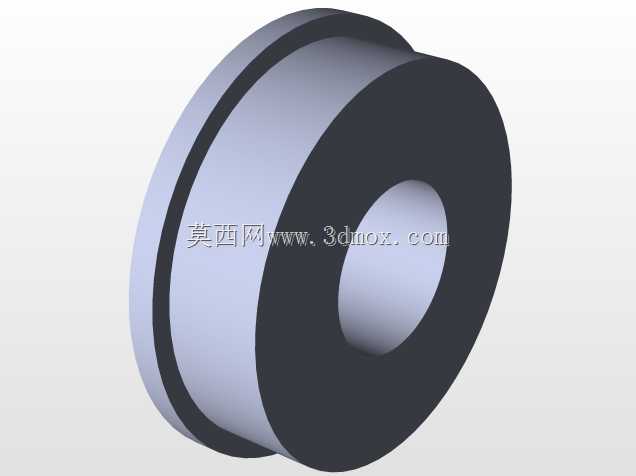

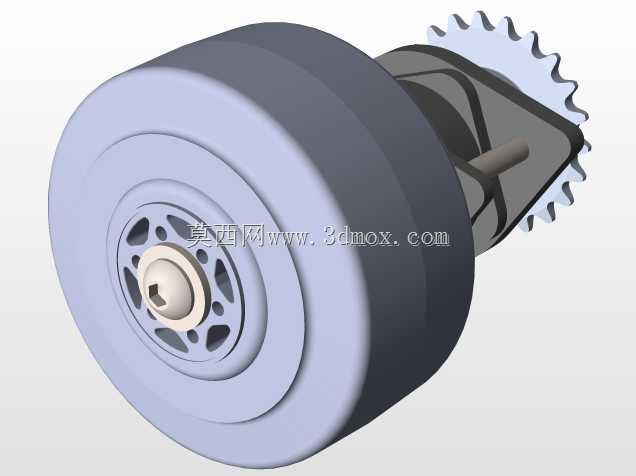

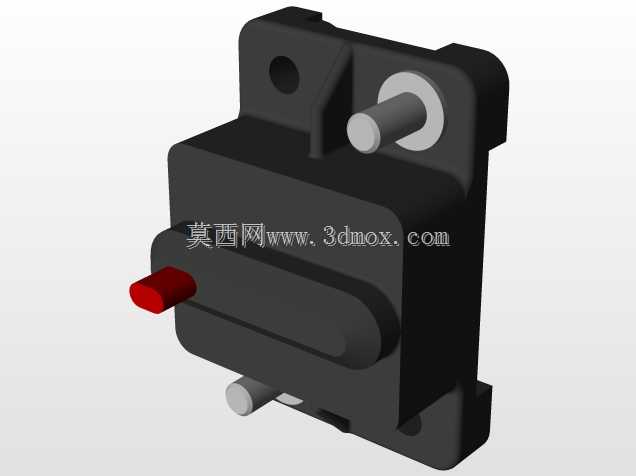

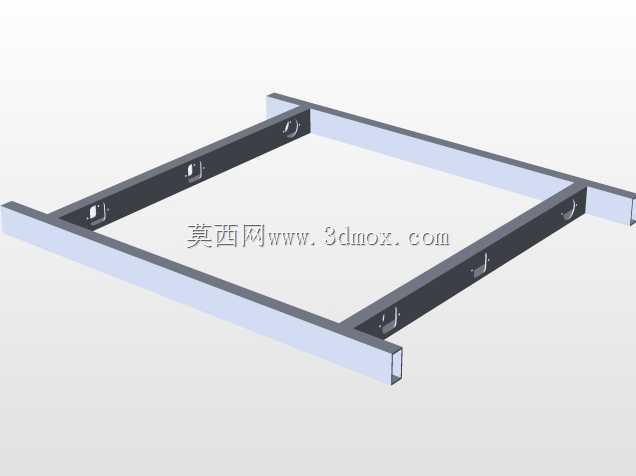

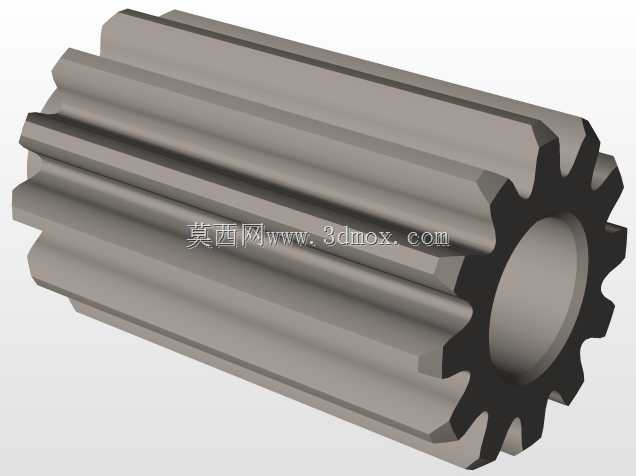

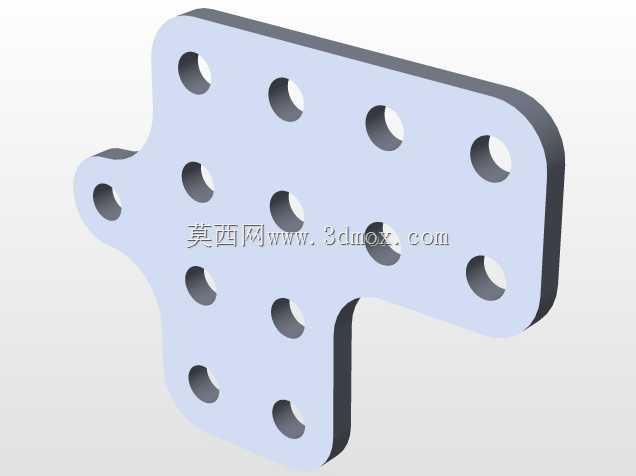

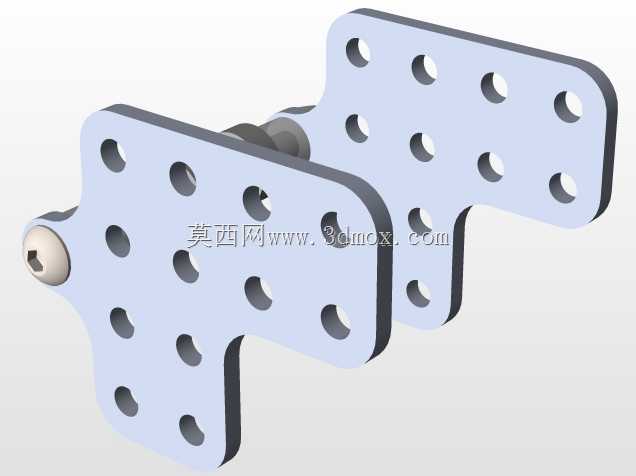

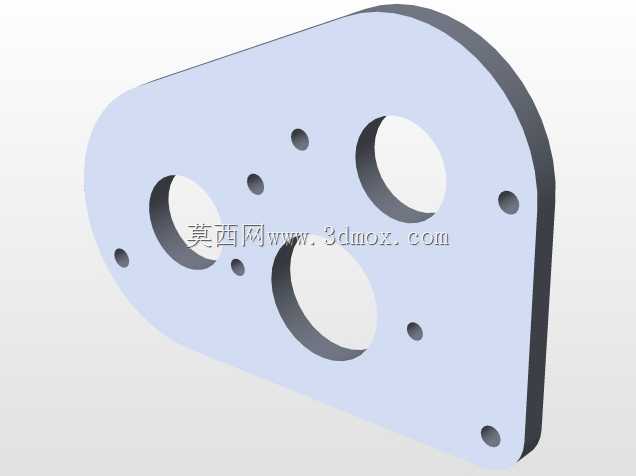

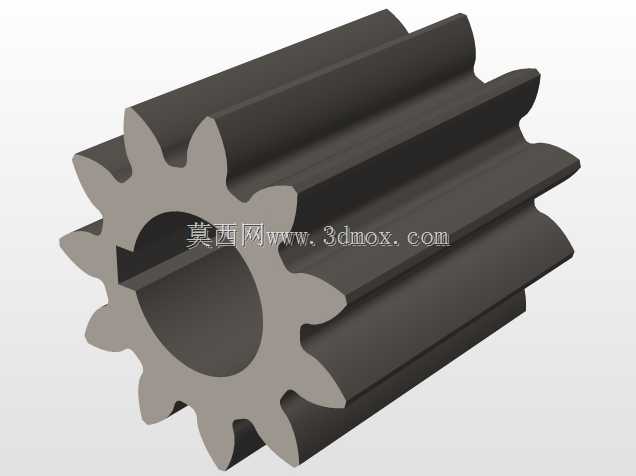

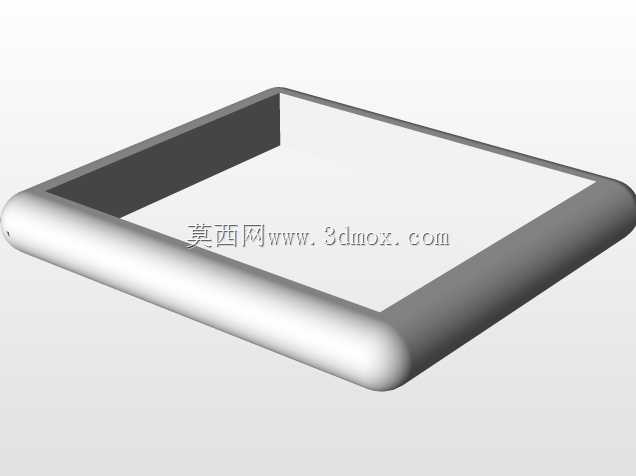

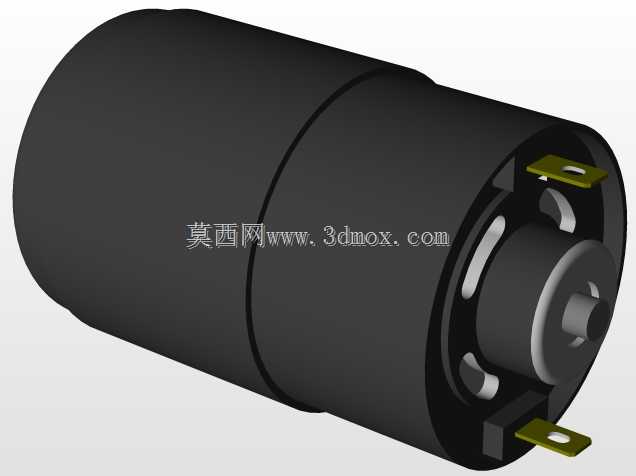

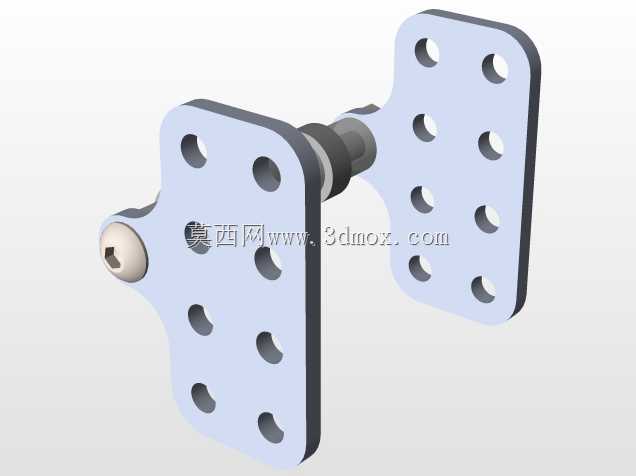

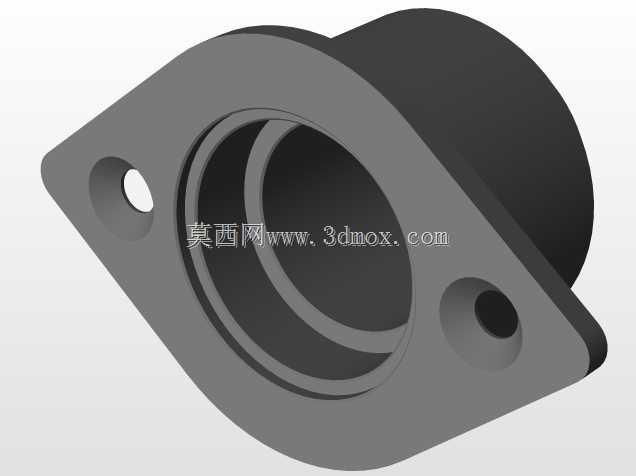

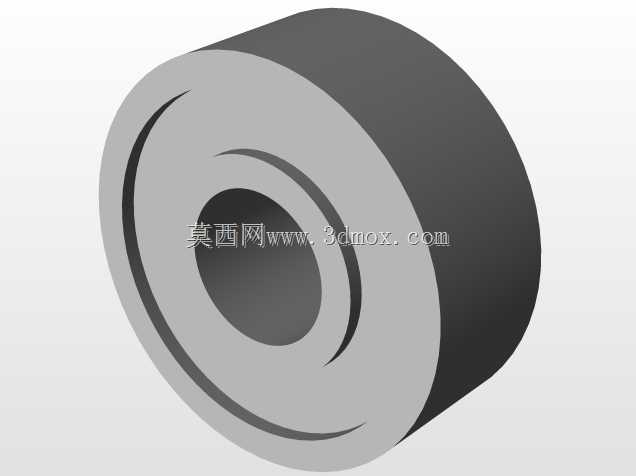

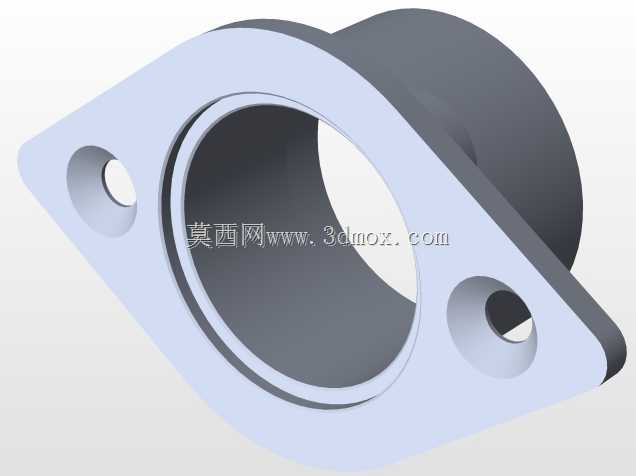

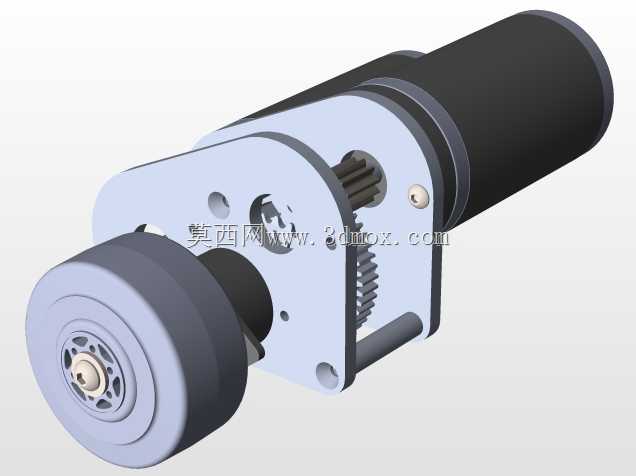

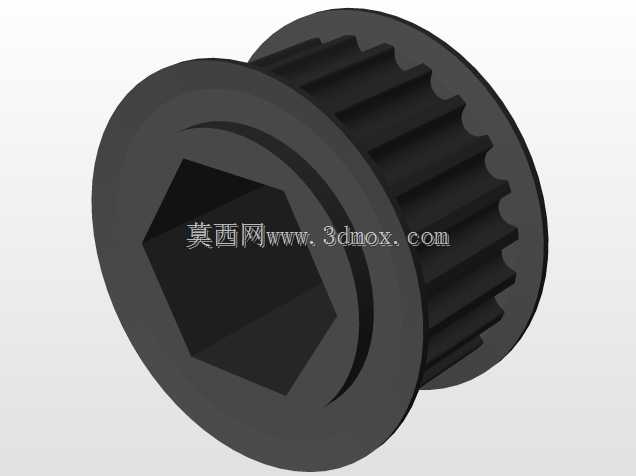

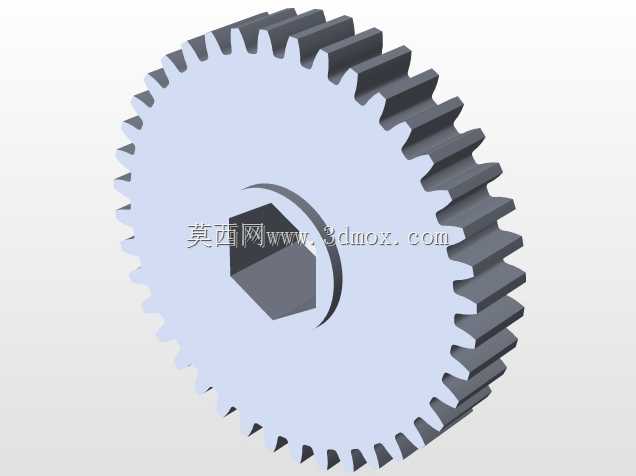

该移动作业装置采用框架式网格承载结构作为主体安装基底，框架选用轻量化高强度型材拼接成型，网格镂空结构在保证整体结构刚性的前提下，大幅降低了整机自重，同时为各类功能模块的安装、走线以及后期调试维护预留了充足的操作空间，所有安装点位均按照模块化设计思路预留标准孔位，可根据不同作业场景快速更换对应功能组件。行走端采用多组兼容车轮组对称布置在框架两侧，轮组与框架之间采用刚性连接配合减震衬套的安装方式，既保证了行进过程中轮组与接触面的贴合度，又能抵消复杂路面带来的冲击载荷，轮组表面经过防滑处理，可在平整硬质场地、带轻微坡度的粗糙路面稳定行进，实测表面行进速度可适配高速作业场景的移动需求。驱动端采用对称布置的气缸作为上下动作的执行元件，气缸安装位设置在框架中部的加强筋区域，通过螺栓与框架主梁刚性连接，气缸推杆端连接作业执行模块，可实现作业端的快速升降动作，动作响应延迟控制在工程允许的合理区间内，满足竞技类场景下的快速动作响应要求。级联提升模块采用独立供电单元供电，供电模块通过减震安装座固定在框架上部的封闭安装区，安装区周边设置有挡边结构，可避免行进过程中供电单元出现移位，同时供电模块的接线端全部采用快插接头设计，调试阶段可快速完成线路的通断操作，大幅缩短现场调试的准备时间。传动系统采用带传动配合张紧机构的布置形式，张紧机构设置在传动带的侧边位置，可通过调节螺栓快速调整传动带的张紧度，保证传动过程中不会出现打滑、跳齿等问题，传动速度经过匹配调校，可与行走轮组的行进速度形成合理的速度匹配，避免出现动作不同步导致的作业失效问题。整机的重心经过反复调校，所有重量较大的模块均布置在框架的中下部区域，有效降低了整机的重心高度，保证高速行进、急停以及升降动作过程中整机不会出现侧翻风险，框架四周预留有外挂安装位，可根据实际需求加装防护栏、传感器支架、辅助作业工具等拓展组件，框架底部预留有足够的离地间隙，可顺利通过场地内的小型凸起障碍，不会出现底盘剐蹭的问题。整机的所有外露部件均做了圆角处理，避免动作过程中出现磕碰损伤，线路全部沿框架型材的内槽布置，通过线卡固定，不会出现线路外露被运动部件剐蹭的风险。
