多孔位环形连接支架结构设计

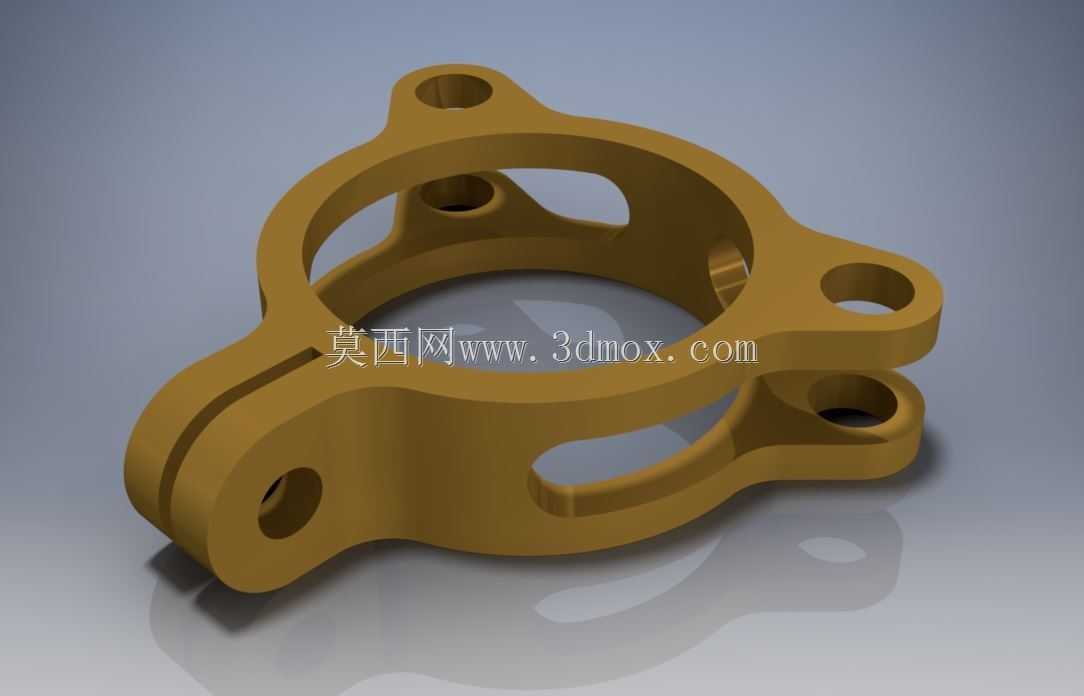

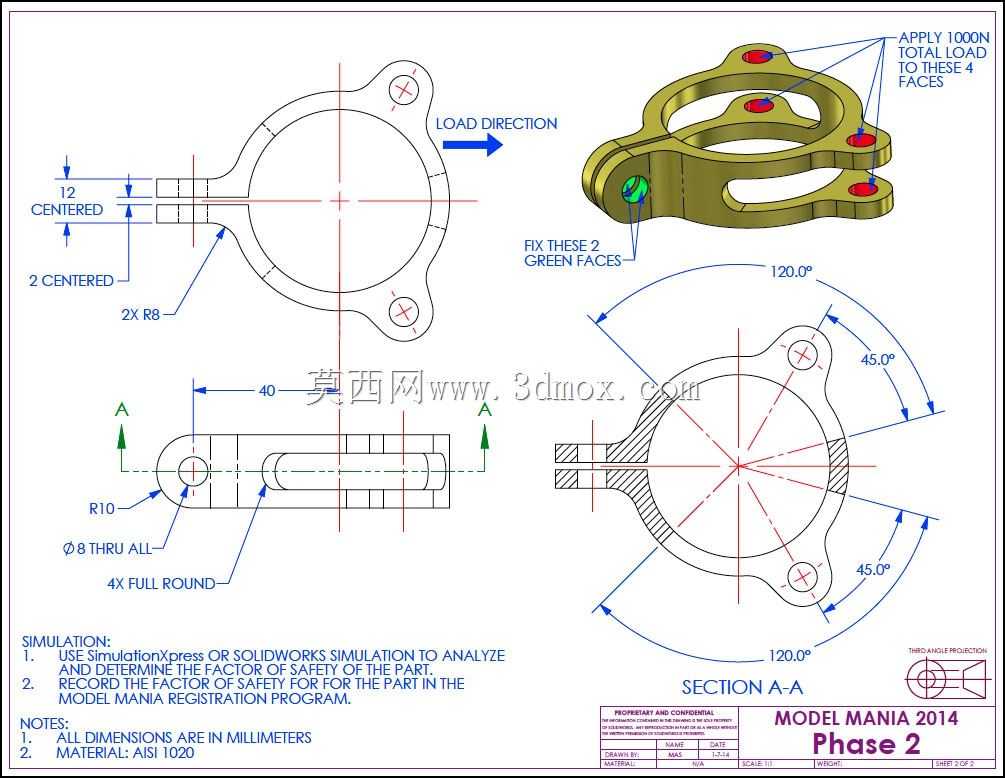

这款环形多孔连接构件，主要应用在中小载荷的传动连接、管路辅件固定以及轻型设备的机架接驳场景中，日常在自动化生产线的工位辅件固定、小型动力单元的端盖连接、气动管路的分流支架安装场景里都能见到这类结构的身影。从结构设计逻辑来看，主体采用环形中空的主体构型，一方面是为了给穿过中心的轴类、管类构件留出足够的通行空间，避免安装时与其他部件产生运动干涉，另一方面中空结构也能在保证整体结构强度的前提下，大幅降低构件自身重量，减少安装位置的载荷负担。构件向外延伸出四个带安装孔的支耳，每个支耳的安装孔位都做了等强度的圆角过渡处理，避免应力集中在支耳与主体环的连接位置，在承受交变载荷的时候不会出现根部断裂的问题。其中一侧的支耳采用了开缝式的夹紧结构，安装时可以通过螺栓收紧开缝，抱紧穿过中心的构件，实现径向的固定限位，其余三个支耳为实心带通孔结构，用于通过螺栓与外部安装基座进行刚性连接，安装孔的孔径按照常用的M6、M8紧固件规格做了适配设计，孔位的分布角度经过受力校核，保证四个固定点的受力均匀，不会出现单侧载荷过大导致的构件变形。从安装边界来看，构件整体的外轮廓最大直径控制在120mm范围内，中心通孔直径为70mm，支耳的厚度为12mm，开缝位置的缝宽为2mm，收紧时可以实现0.5-1mm的径向夹紧量，适配中心构件直径在69-70mm范围内的轴件或管件。设计时特意将所有的安装孔位都布置在同一安装平面上，降低安装时的平面度调校难度，支耳的外边缘都做了R3的倒圆角处理，避免安装过程中锐边划伤操作人员，也能减少应力集中带来的疲劳损伤。构件的壁厚从环形主体到支耳位置做了均匀的壁厚过渡，主体环的壁厚为8mm，既可以满足径向承载的强度要求，也不会因为壁厚过大导致材料浪费。在实际使用中，这类构件不需要额外做焊接加工，全部采用螺栓连接的方式完成装配，拆装维护十分便捷，当需要调整中心构件的角度或者位置时，只需要松开开缝支耳的锁紧螺栓，调整到位后重新收紧即可，不需要完全拆卸所有的固定螺栓，大幅降低了现场维护的工作量。
