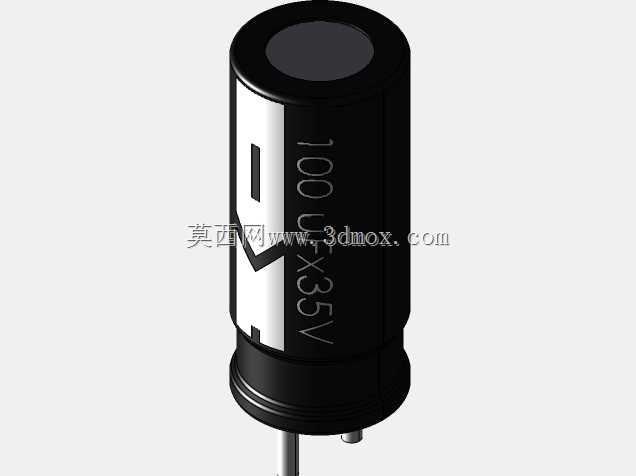

直插式铝电解电容100uF35V结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:256484
  • 直插式铝电解电容100uF35V结构设计

直插式铝电解电容是板级电源滤波、信号耦合场景中应用极广的被动元器件,这款100uF35V规格的产品,常被布置在消费类电源板、工控驱动板、低压直流供电回路中,承担输入输出纹波滤除、瞬时电荷储备、级间信号隔直通交的核心作用,在小功率开关电源次级输出端、单片机供电引脚旁、电机驱动板的母线侧都能见到同规格产品的身影。从结构设计来看,这款电容采用圆柱形铝壳封装,外壳表面印刷有容值、耐压参数标识,负极侧预留了醒目的极性标识条,避免生产插装环节出现极性反接的装配错误,顶部预留有防爆压痕结构,当电容内部因为过压、过温出现电解液气化压力升高时,压痕会优先开裂泄压,避免壳体爆裂引发周边电路损坏。产品底部引出两根直插式引脚,引脚间距符合常规通用板级封装的孔位设计要求,可适配波峰焊、手工焊等多种焊接工艺,引脚长度预留了常规PCB板厚加焊接余量的尺寸,插装后引脚露出板底的长度满足焊锡浸润的工艺要求,不需要额外剪脚即可适配多数常规板厚的应用场景。在设计建模过程中,需要严格控制圆柱壳体的外径、本体总高度、引脚直径与引脚中心距的尺寸公差,这些安装边界尺寸直接决定了电容能否顺利插装到PCB对应孔位,同时要考虑本体与周边元器件的安全间距,尤其是高压回路中需要预留足够的电气间隙,避免出现高压爬电风险。外壳的卷边结构、底部密封胶塞的配合尺寸也需要精准还原,这部分结构直接决定了电容的密封性能,影响电解液的存储寿命,建模时还原了外壳表面的印刷标识区域、负极标识条的位置与尺寸,可直接用于PCB装配干涉检查、整机BOM可视化展示、生产装配指导文件的制作环节。在实际选型应用中,这款35V耐压的电容可适配最高24V直流供电的常规回路,100uF的容值可满足百毫安级负载的纹波滤除需求,直插封装的形式相比贴片电容拥有更强的耐浪涌电流能力,在存在瞬时大电流冲击的回路中可靠性更优,建模时还原的本体外形尺寸可直接用于结构设计阶段的空间校核,提前规避装配后电容与外壳、散热片、周边高器件出现干涉的问题,减少打样阶段的改模次数。
