黄金齿轮主题纪念奖杯造型设计

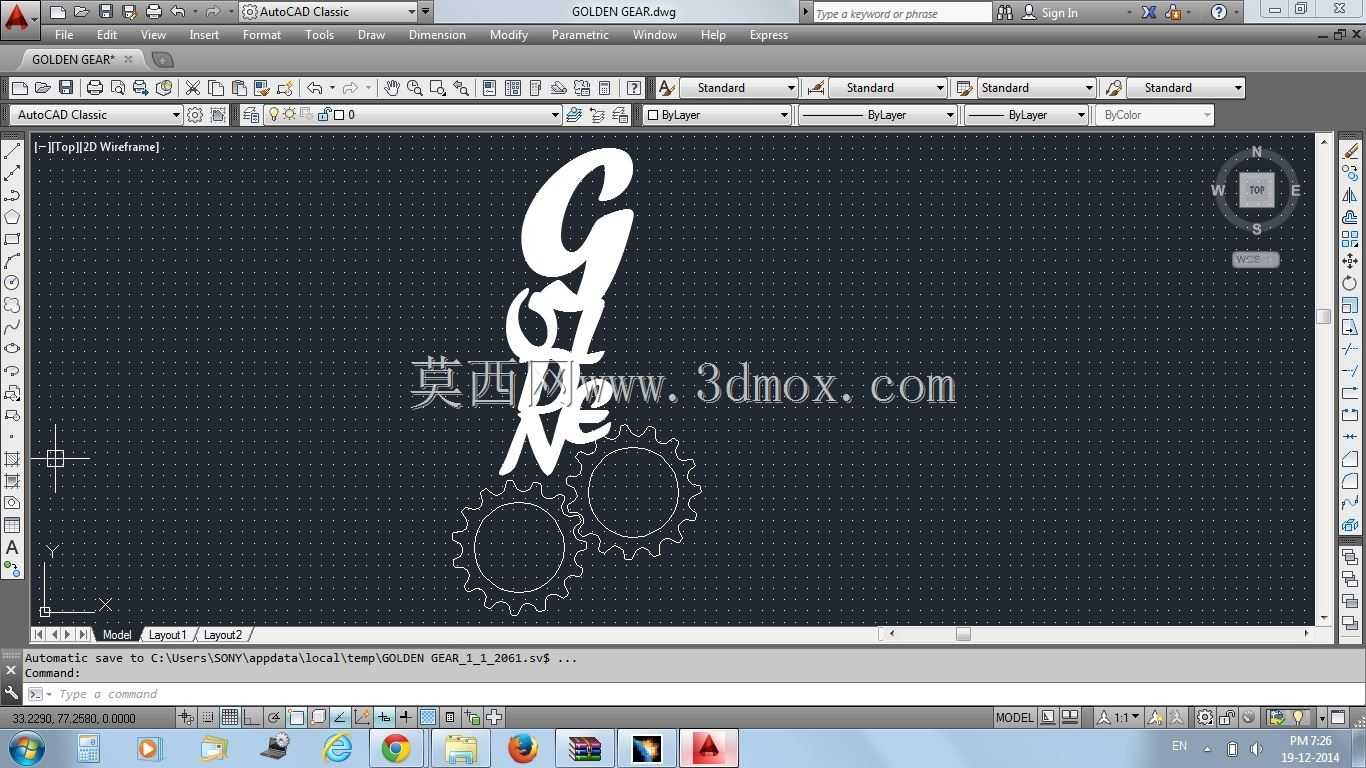

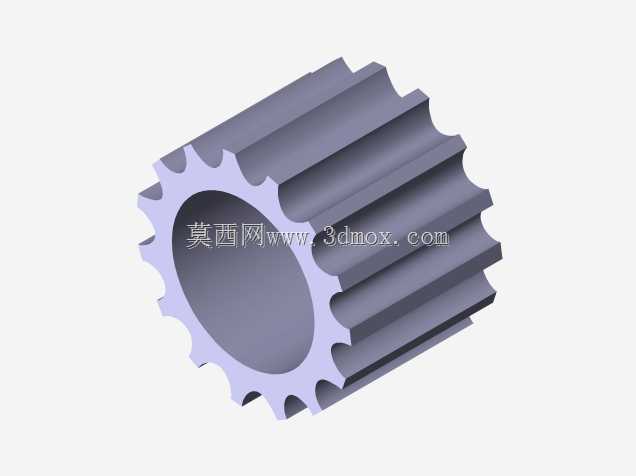

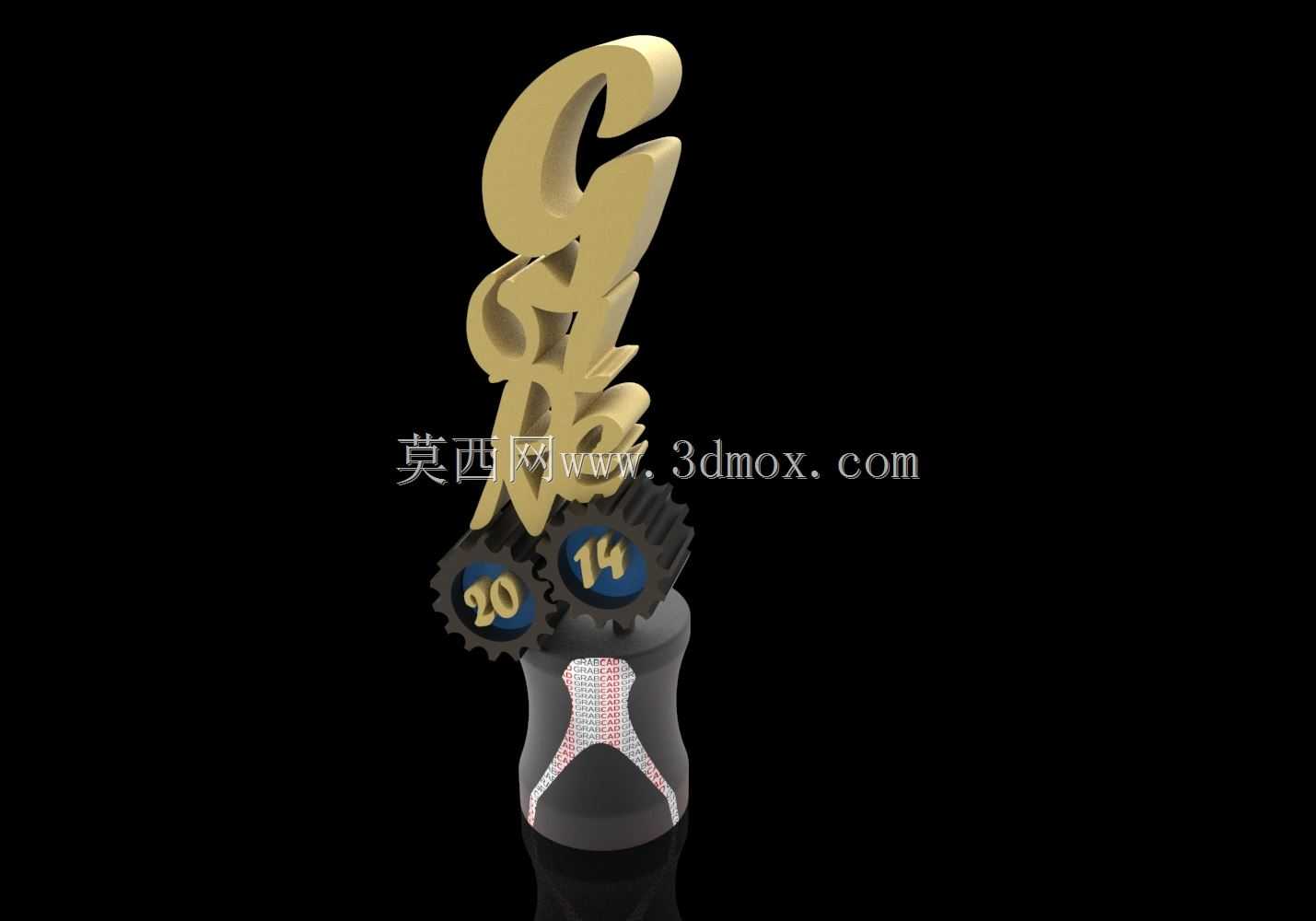

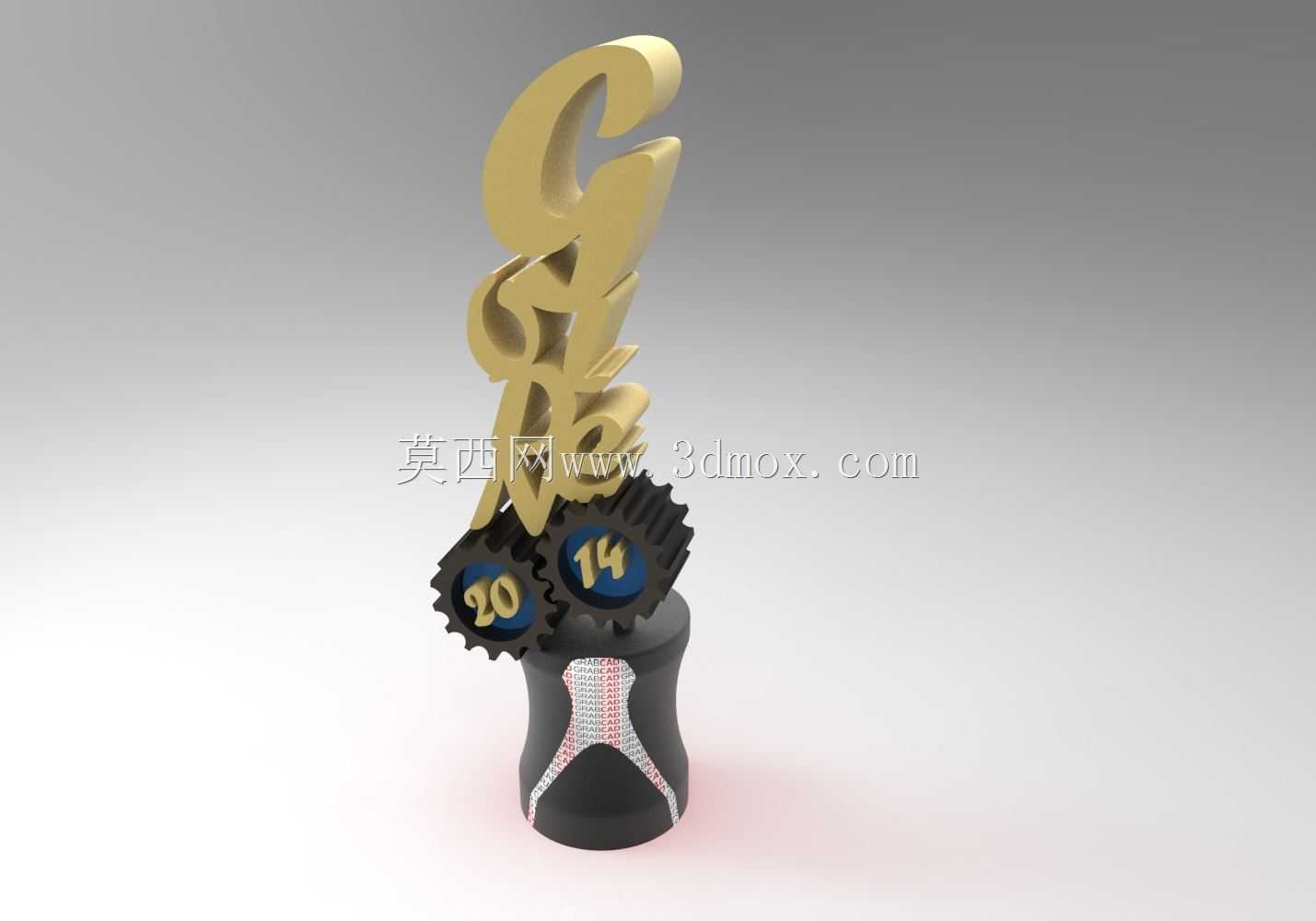

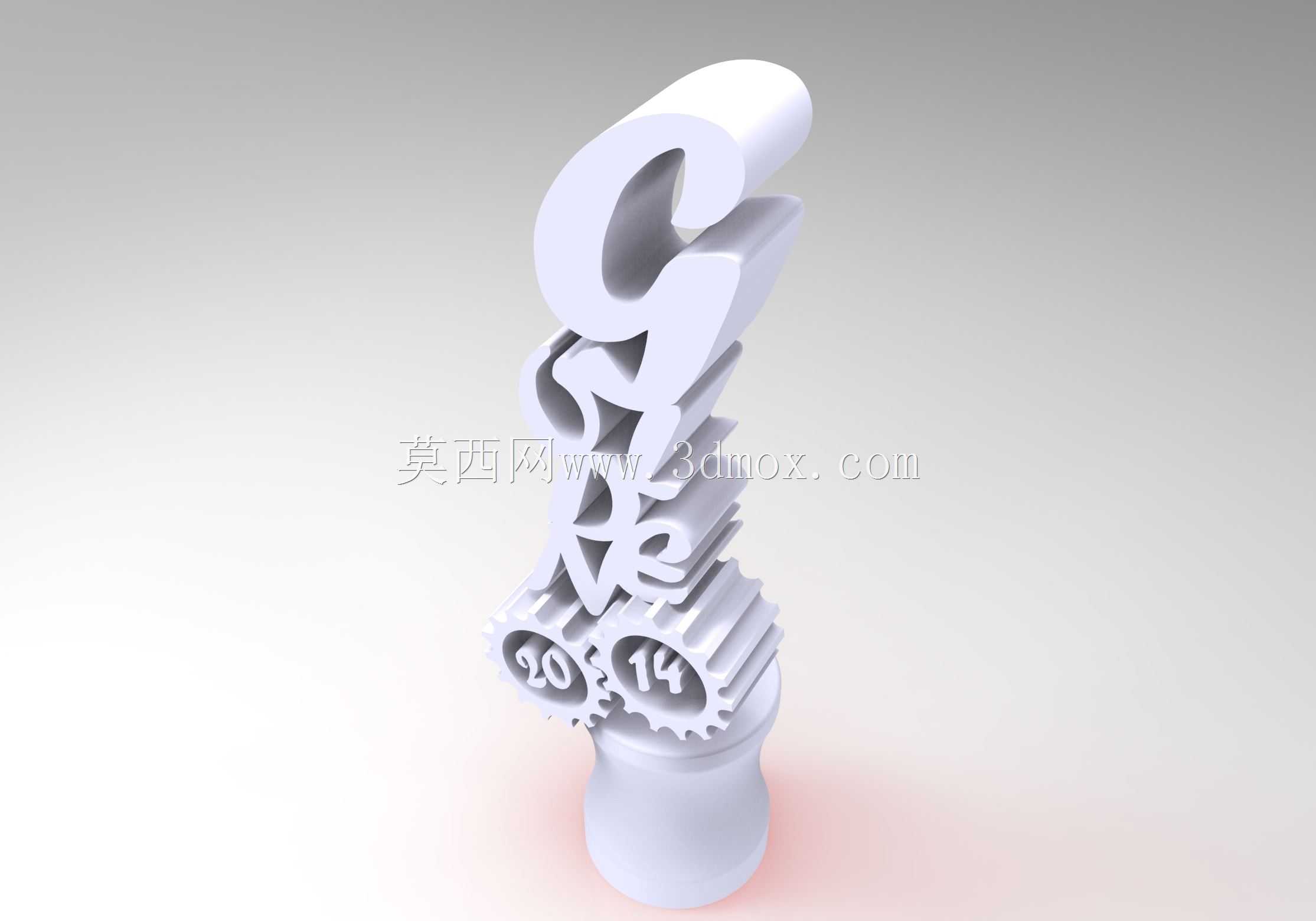

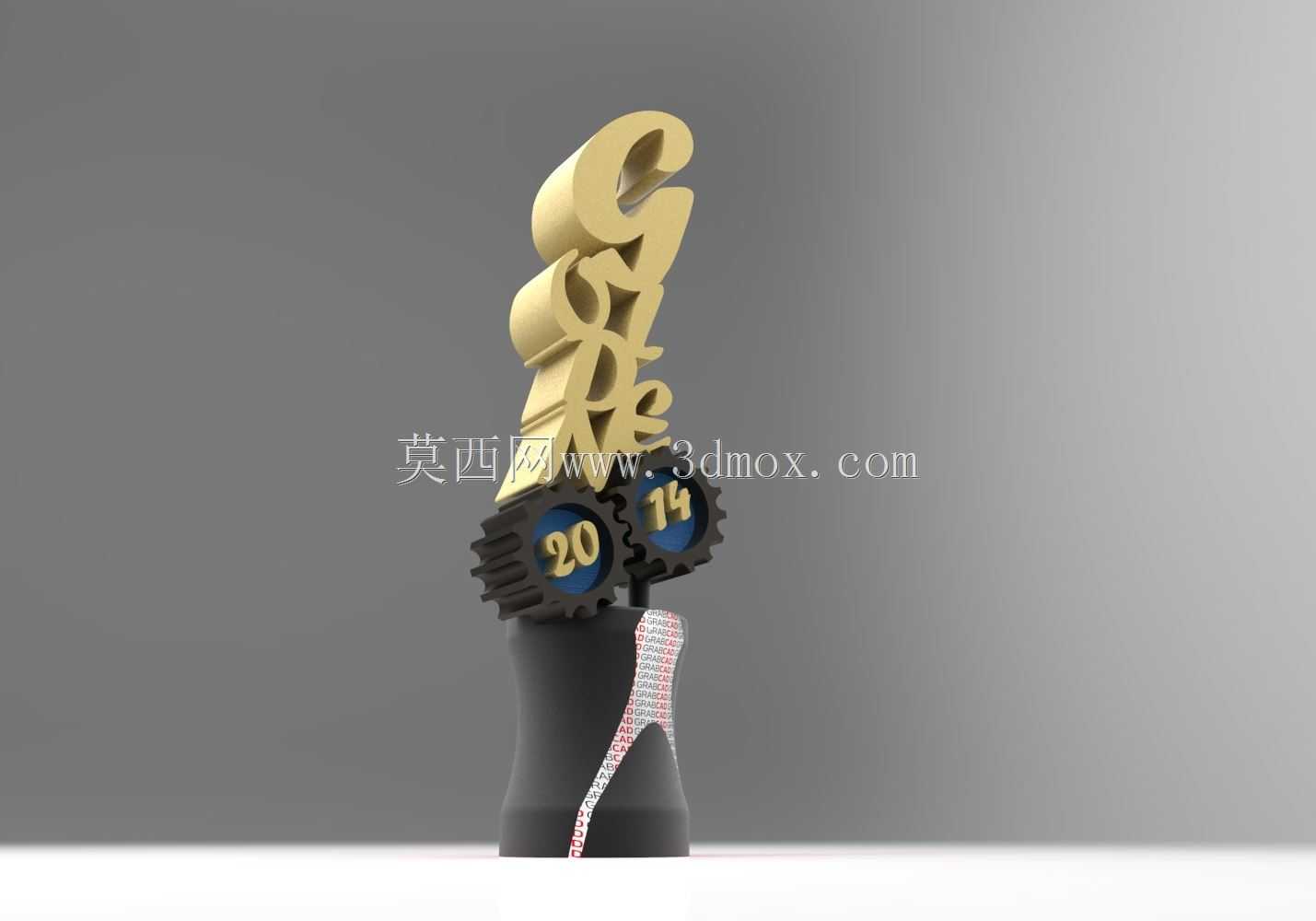

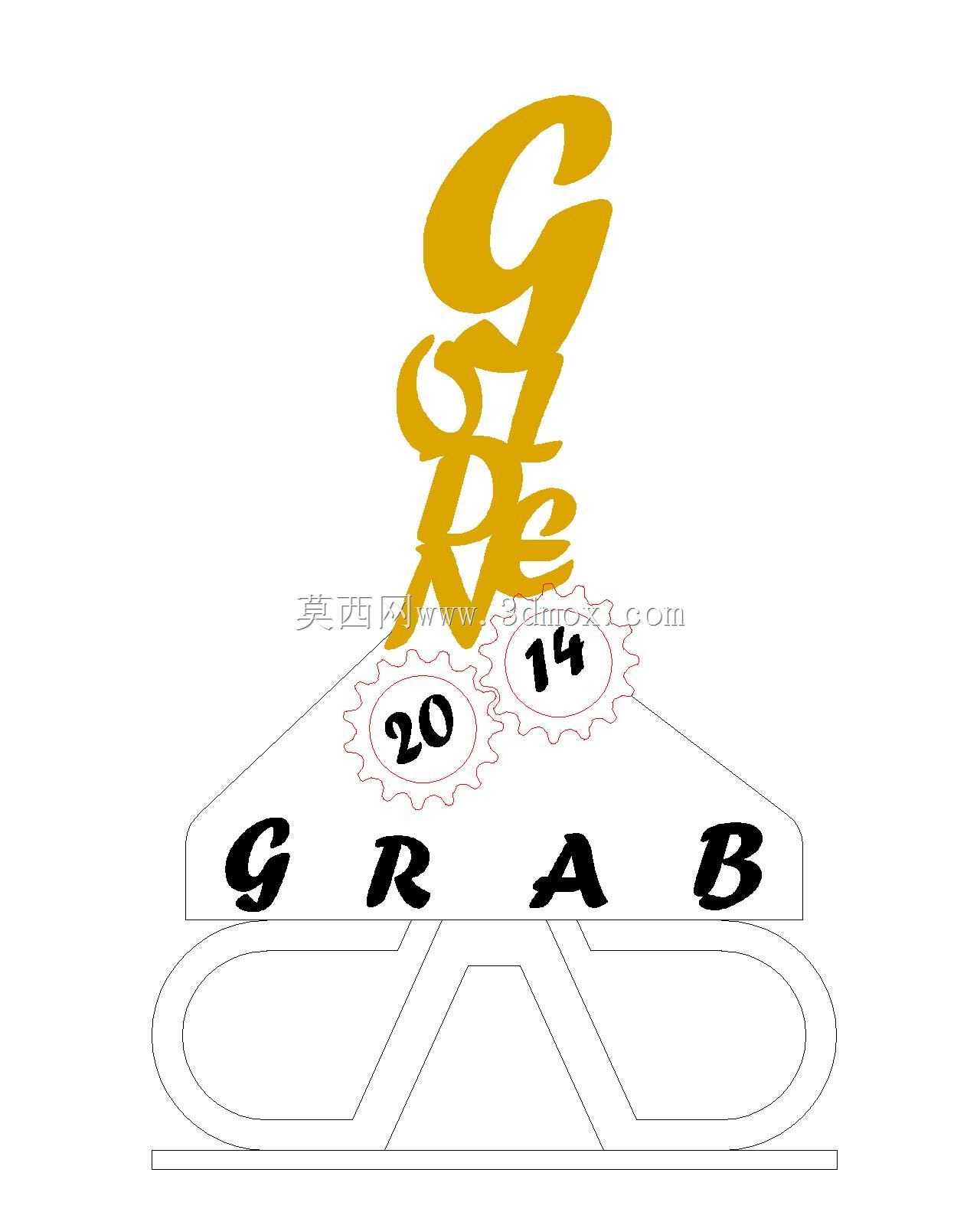

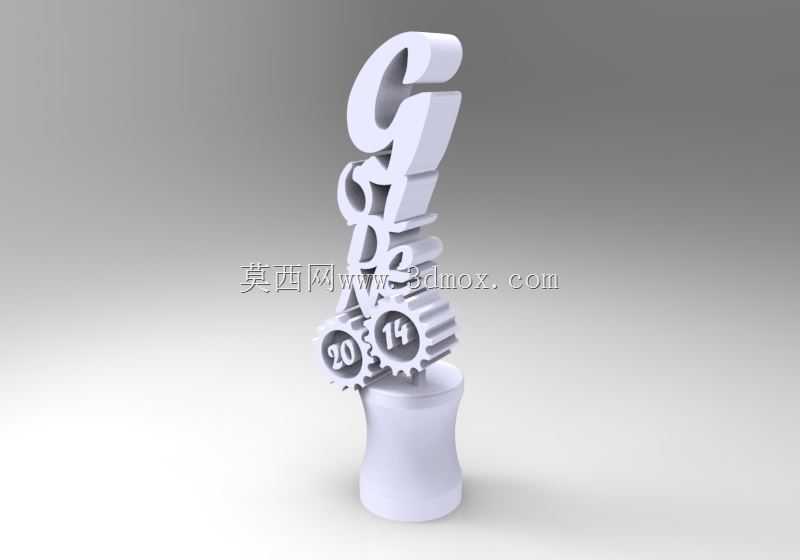

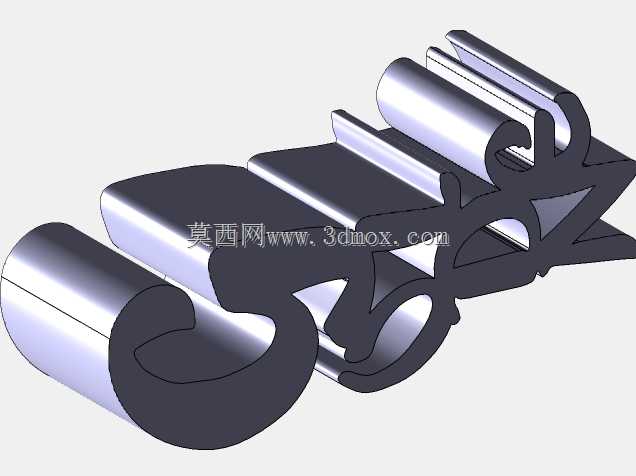

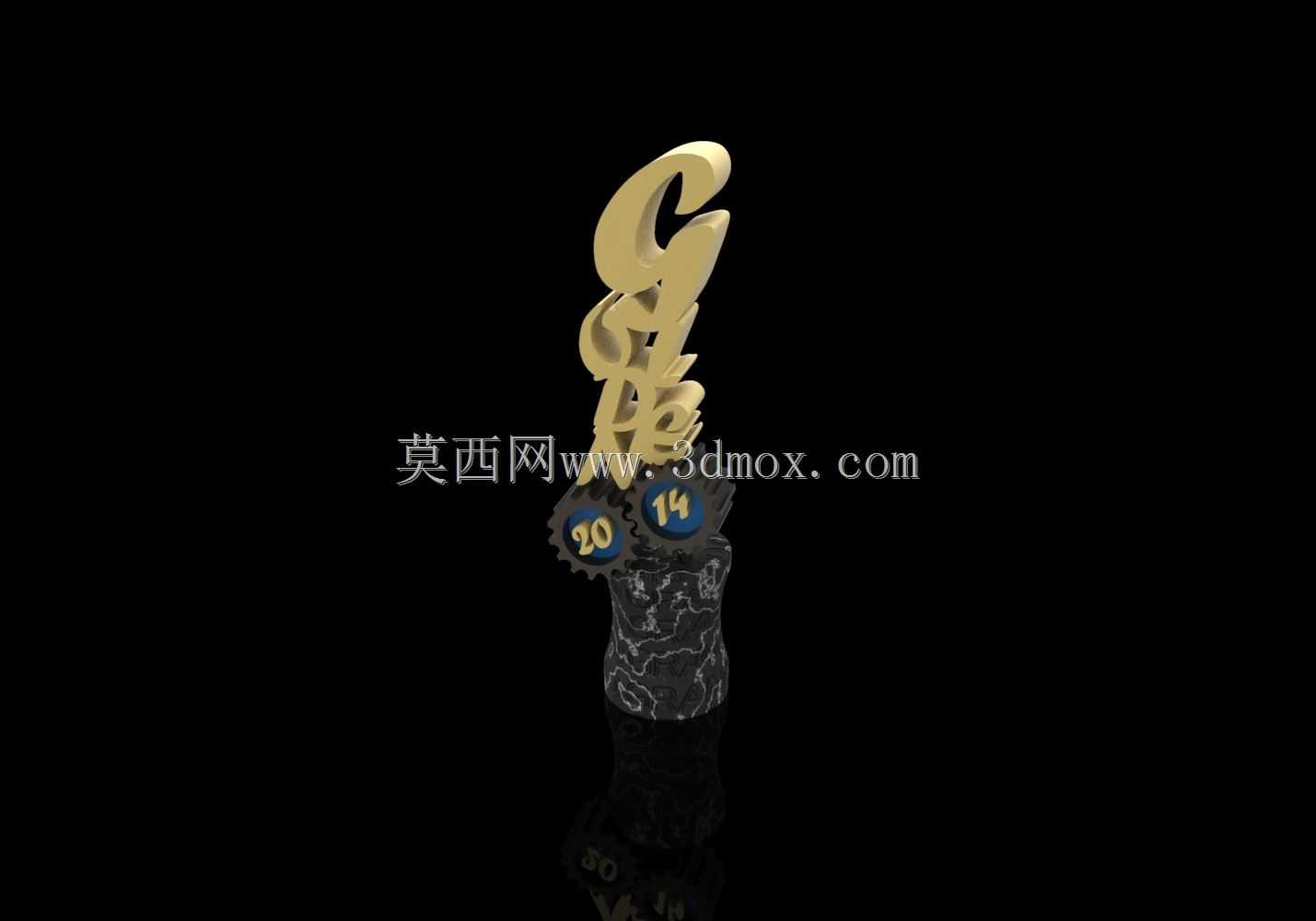

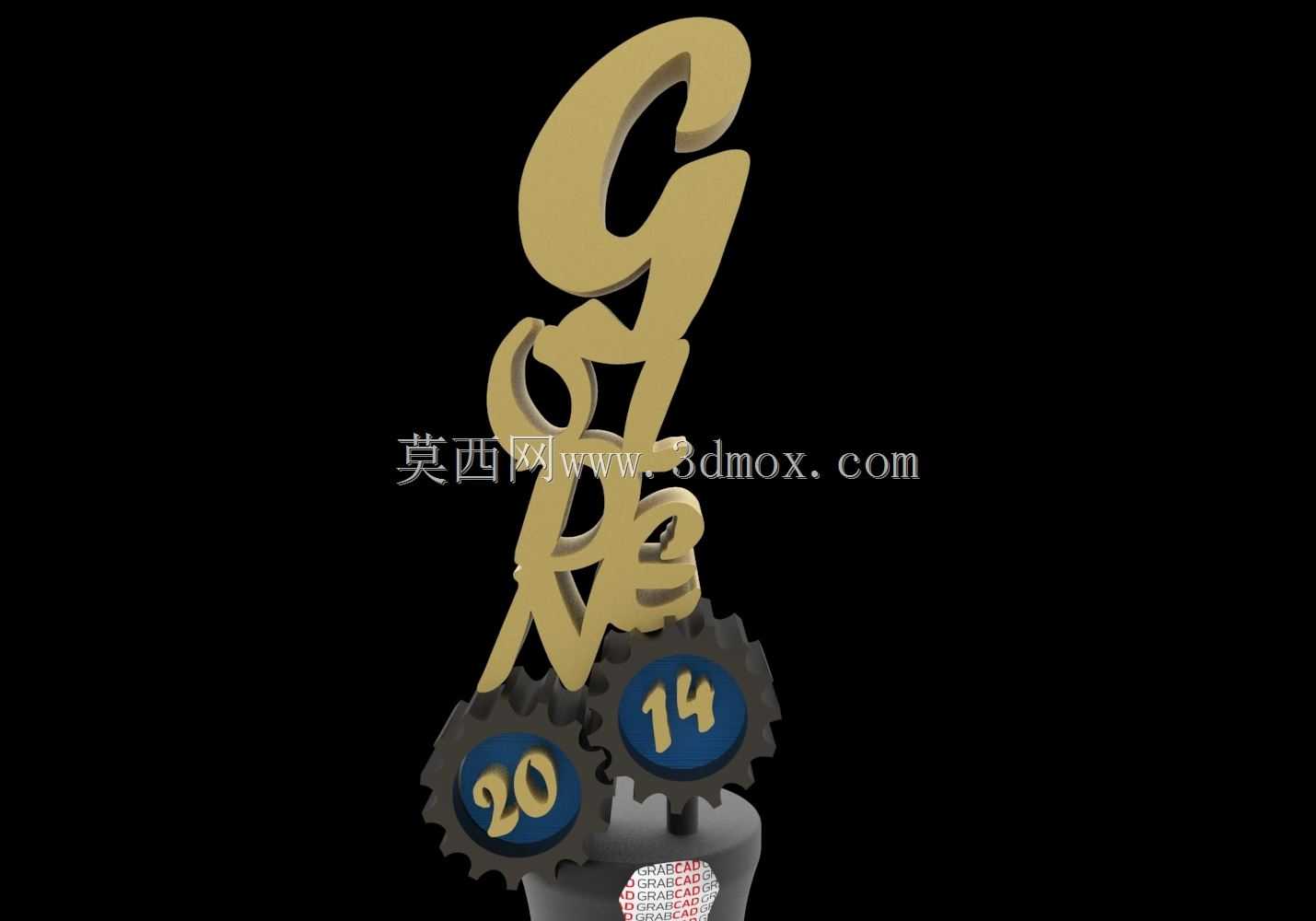

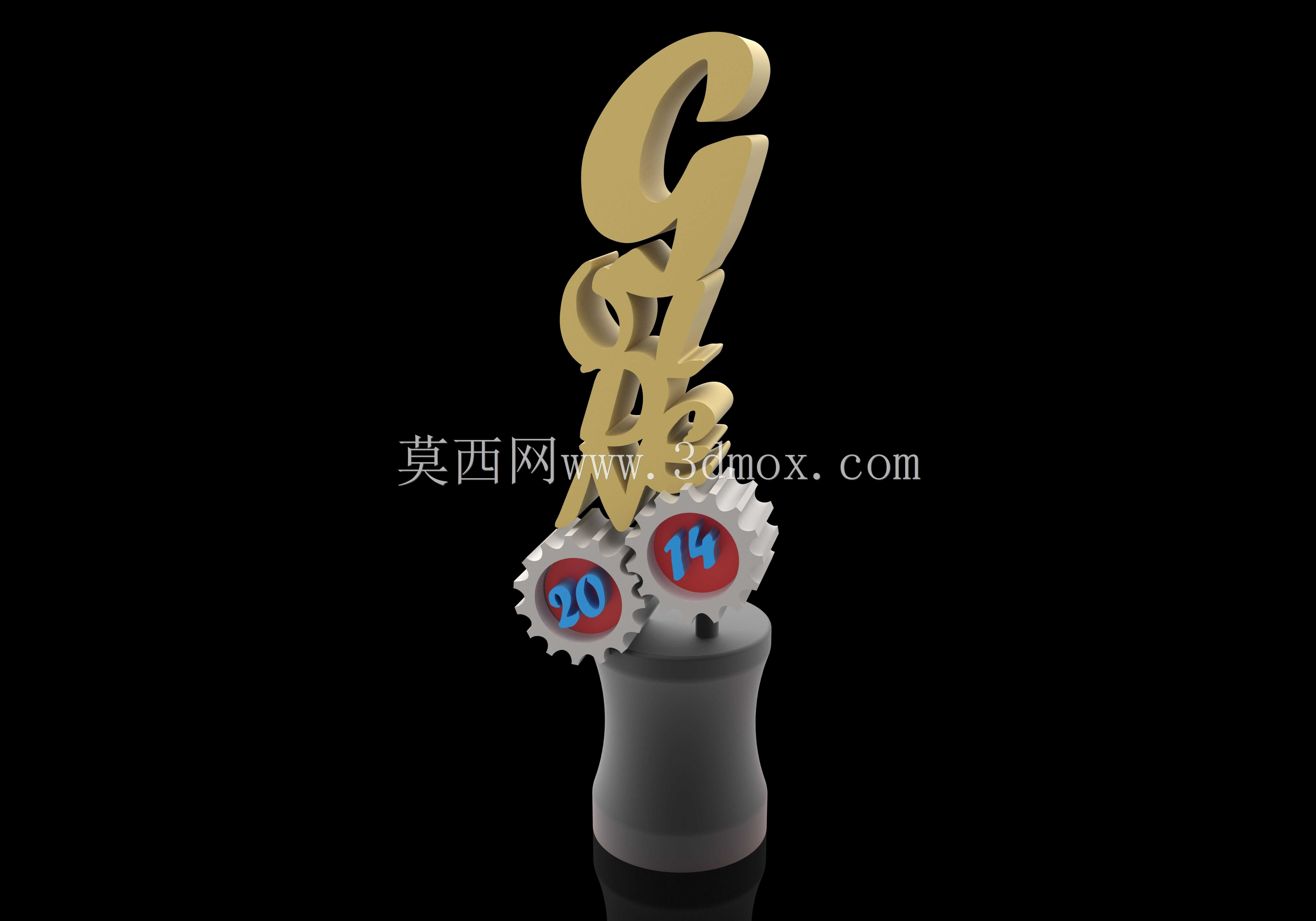

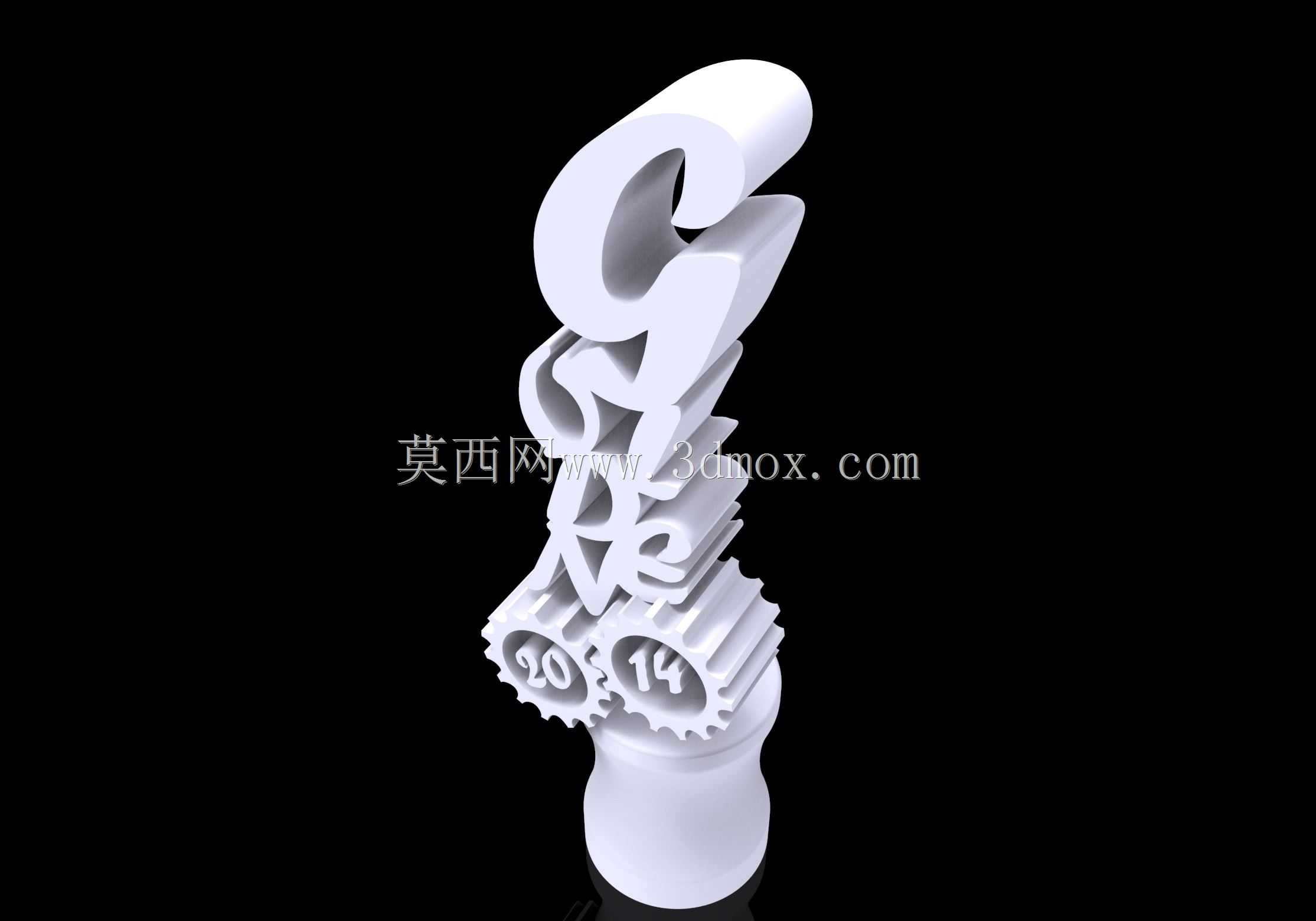

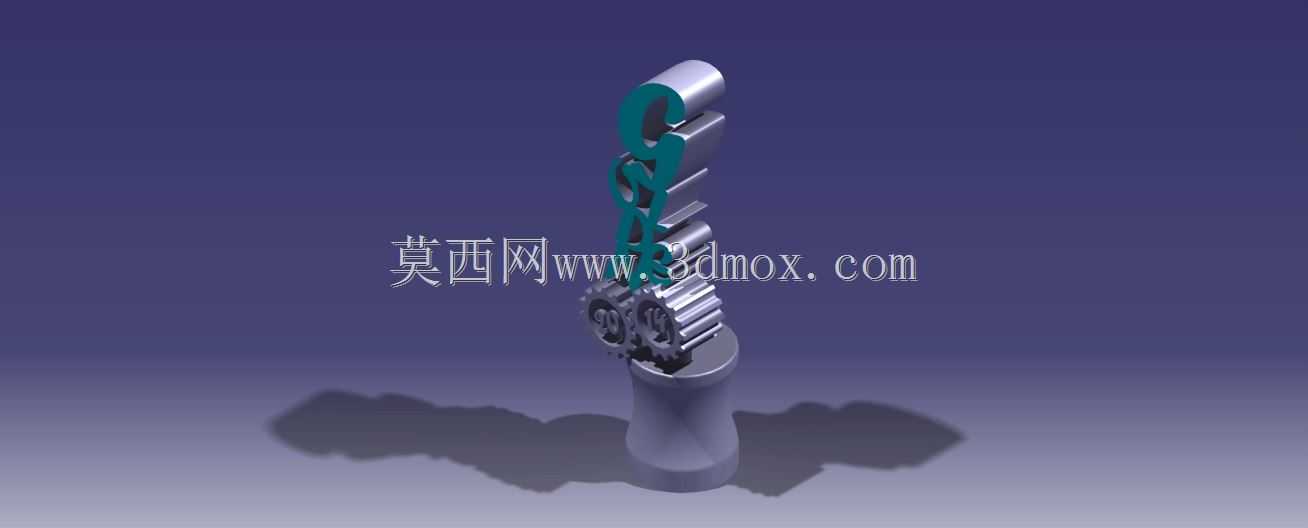

这款齿轮主题纪念摆件的设计，最初是面向机械行业赛事、企业年度评优的颁奖场景开发，区别于常规的水晶、树脂奖杯，它把机械领域最具代表性的齿轮元素做了艺术化融合，既保留机械从业者熟悉的工业符号记忆点，又通过曲面造型弱化了工业零件的冷硬感。从结构设计层面看，摆件整体分为上部艺术字造型、中部齿轮组、下部底座三个独立装配段，各段之间采用止口定位加胶粘的固定方式，无需额外紧固件，既保证外观整体性，也降低了后期量产的装配难度。中部的两个齿轮并非纯装饰件，设计时预留了0.15mm的侧隙，实际装配后可实现手动转动，转动阻尼通过配合面的粗糙度控制，既不会过松导致随意晃动，也不会过紧出现卡滞，颁奖时获奖者可以手动拨转齿轮，强化互动体验。上部的艺术化字体造型，采用了等壁厚的曲面抽壳设计，壁厚控制在2.5mm，既保证金属铸造或3D打印时的结构强度，避免薄壁处出现填充不足的缺陷，也能控制整体重量，单只成品重量控制在1.2kg左右，符合单手托举的颁奖使用习惯。下部底座做了内收的锥度设计，底部直径80mm，放置在桌面时的支撑面足够稳定，按照15度倾斜角做倾覆测试时不会侧翻，底座表面的纹理区域做了0.3mm的下沉处理，后期可以通过丝印、激光雕刻的方式添加赛事名称、获奖人信息等定制内容，不需要额外改动主体模型。建模过程中，齿轮部分的齿形采用标准渐开线参数生成，模数1.5，压力角20度，和实际工业齿轮的参数逻辑一致，只是在齿顶处做了R0.5的圆角过渡，避免锐边划伤，也让整体造型更柔和。艺术字部分的曲面过渡全部采用G2连续，渲染时的金属质感表现更自然，不会出现曲面折痕。从应用场景延伸来看，这款模型除了作为颁奖奖杯使用，调整尺寸后也可以作为机械企业的前台摆件、行业展会的纪念伴手礼，缩小至1/3比例后还能作为桌面文创摆件，齿轮可动的结构也能作为解压把玩的小物件。设计时特意规避了复杂的内凹结构，不管是采用失蜡铸造做金属成品，还是采用光固化3D打印做样件，都不需要额外做过多支撑，后期打磨工作量能减少40%左右，适配小批量定制的生产需求。底座内部预留了10mm深度的沉孔，如需增加发光底座、配重块等配件，不需要重新修改主体结构，直接在沉孔内加装即可，拓展性较强。
