翻盖式精密工件定位工装夹具结构

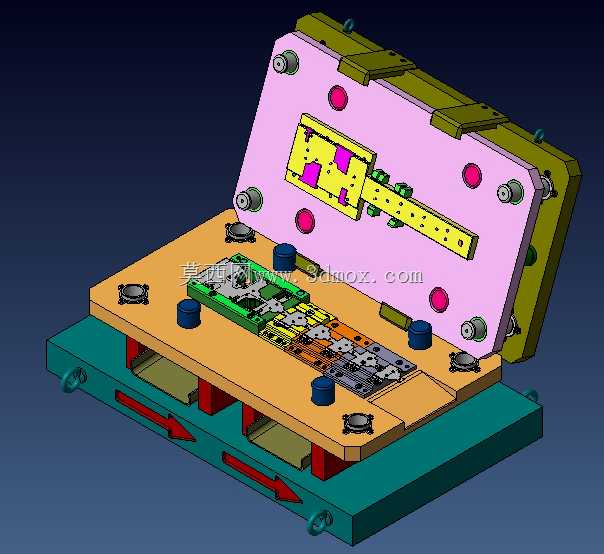

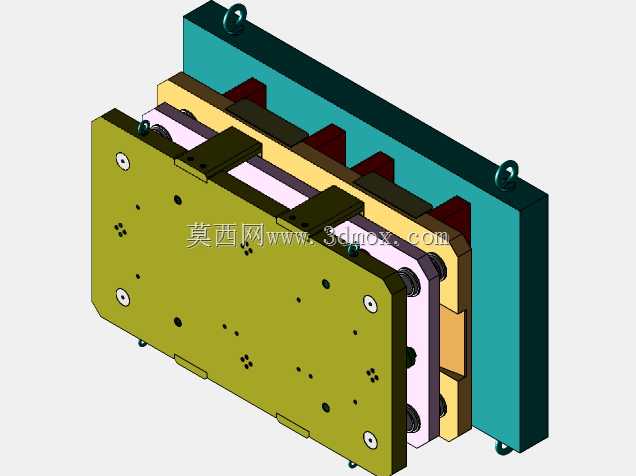

这套翻盖式定位工装主要面向3C电子类小型精密零部件的装配、检测工序，在消费电子零部件组装生产线、来料尺寸全检工位、半成品功能测试工位都能适配使用，核心作用是替代传统手动压紧的零散治具，实现工件的快速装夹与精准定位，减少人工装夹的对位误差，提升单工位的作业效率。从结构设计逻辑来看，工装采用下模承载、上模翻盖压紧的布局，下模底座采用加厚钢板加工作为整体承载基础，底部预留了标准的设备安装孔位，可直接固定在自动化流水线的工装板或者手动作业台的台面上，安装边界适配行业通用的300*400mm工位安装尺寸，不需要额外改造现有工位的台架结构。下模的承载板上根据待加工工件的外形轮廓加工了仿形定位槽，槽位周边布置了等高的支撑柱与蓝色聚氨酯缓冲压头，既可以保证工件放置时完全贴合定位面，不会出现悬空翘边的问题，又能避免硬质金属压头刮伤工件的表面涂层。上模翻盖部分通过侧边的铰接结构与下模底座连接，开合角度可以达到105度，方便操作人员取放工件，不会出现开合干涉的问题；上模板上集成了对应工件孔位的避让槽与压紧块，当翻盖闭合时，上模的压紧块会精准压在工件的非功能受力区域，不会遮挡工件需要装配或者检测的工作面，同时上模与下模之间布置了多个定位销，保证每次闭合的重复定位精度控制在0.02mm以内，满足精密零部件的装夹精度要求。工装的侧边还预留了气动元件的安装位，如果需要接入自动化生产线，可以直接加装小型气缸实现翻盖的自动开合，不需要对整体结构做大规模改动，兼顾手动作业与自动化产线的适配需求。底座下方预留了走线与排屑的空间，作业过程中产生的细小碎屑、装配残留的杂物可以顺着底座的斜面滑落，不会堆积在定位槽内影响定位精度，日常维护只需要定期擦拭定位面、检查铰接部位的润滑情况即可，不需要复杂的拆解保养。整套结构的受力分布经过反复校核，压紧力均匀传递到工件的各个支撑点，不会出现局部压力过大导致工件变形的问题，针对薄壁类的小型精密工件装夹场景做了专门的结构优化，压头的压力可以通过更换不同厚度的缓冲垫进行微调，适配不同厚度、不同材质的工件装夹需求。
