多工位级进冲压加工用渐进式工装结构

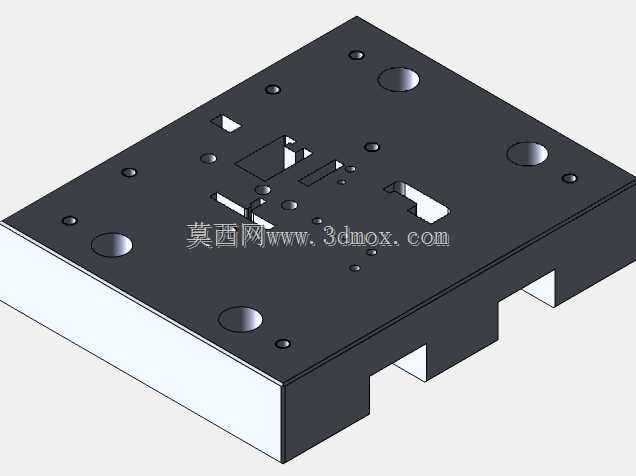

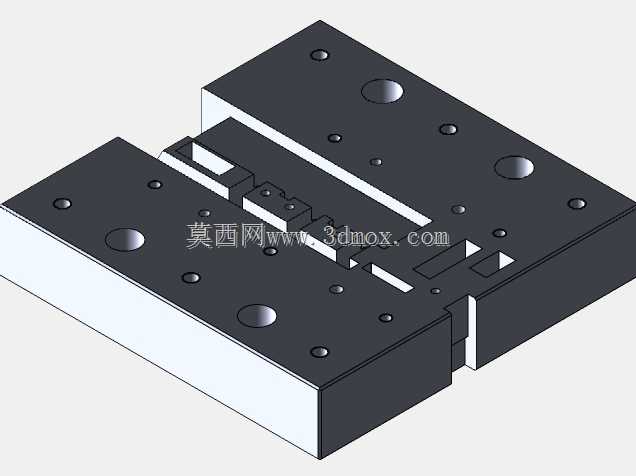

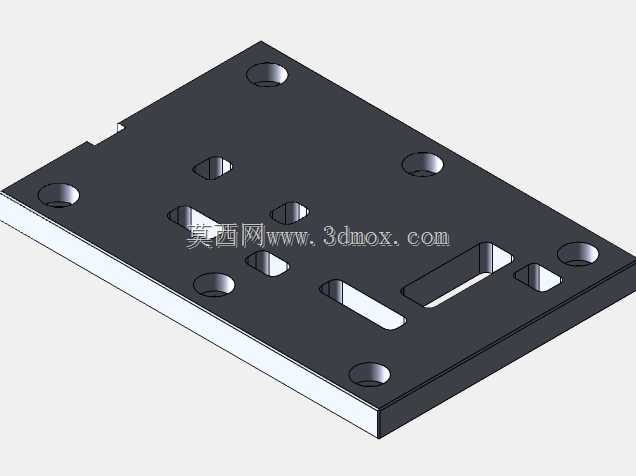

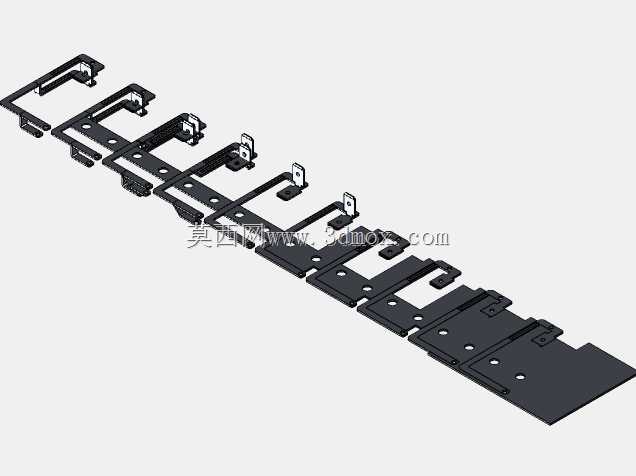

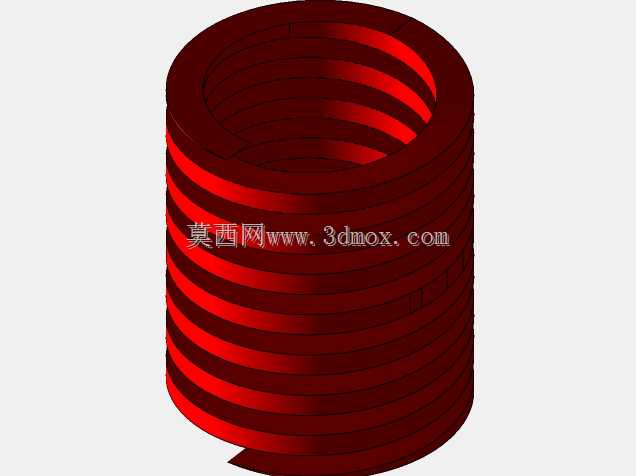

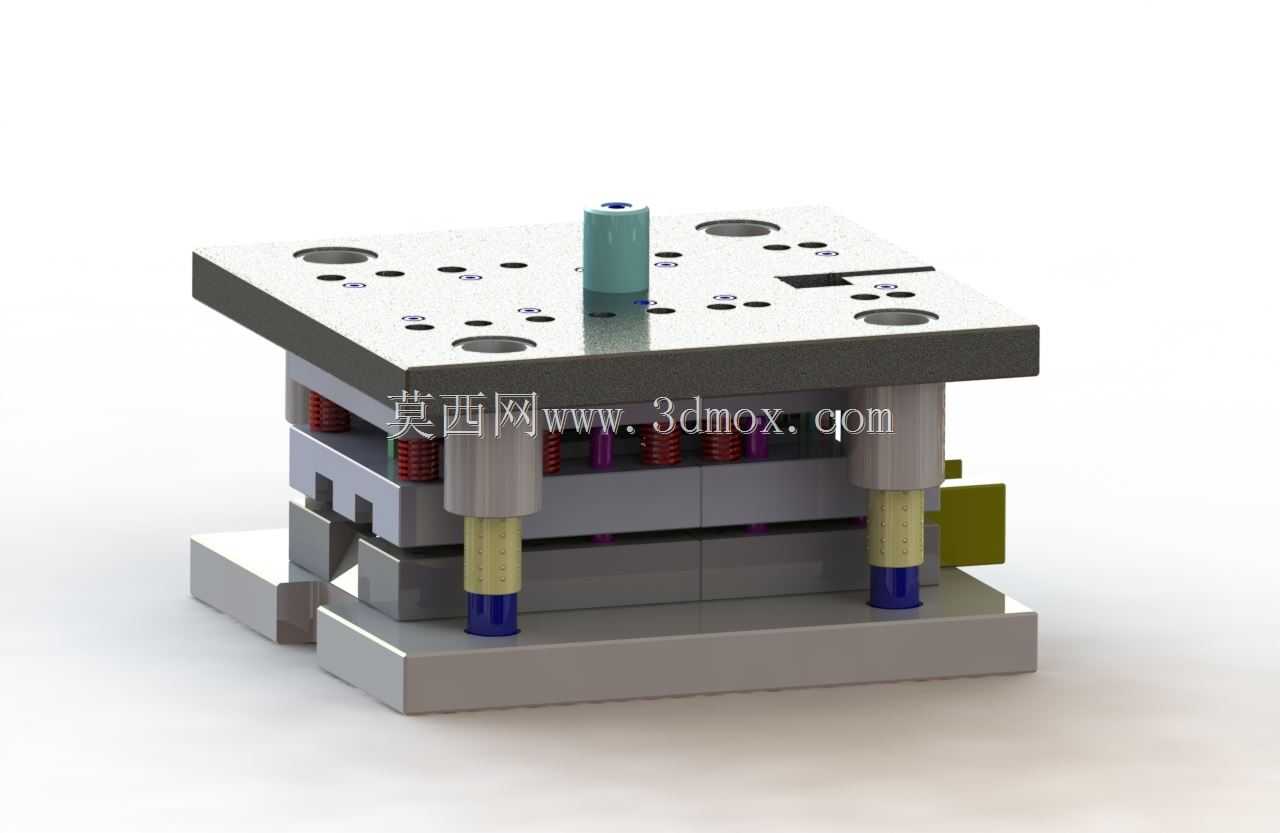

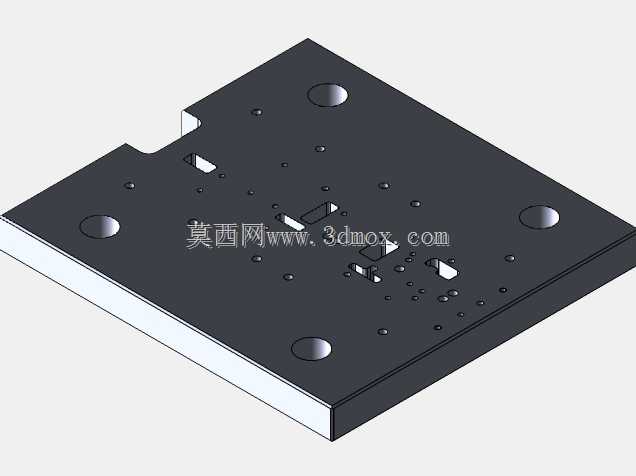

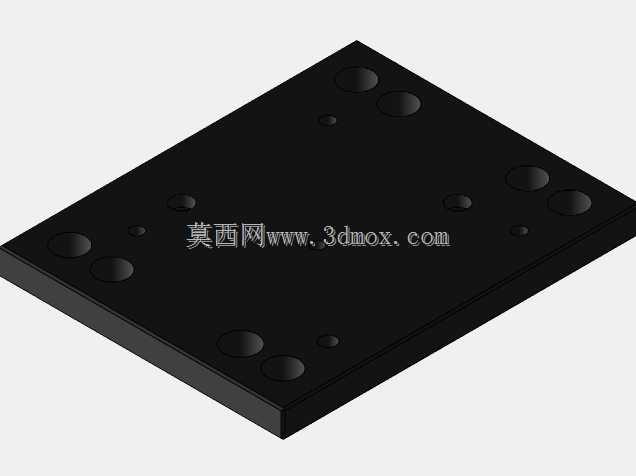

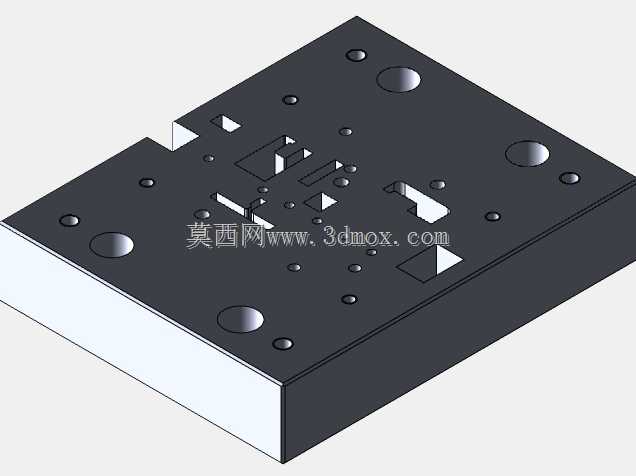

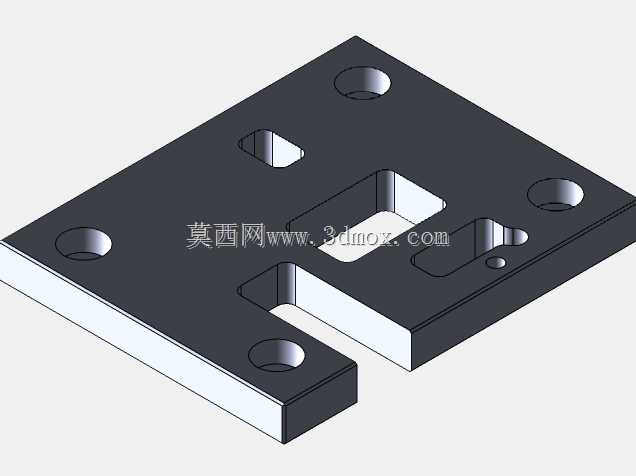

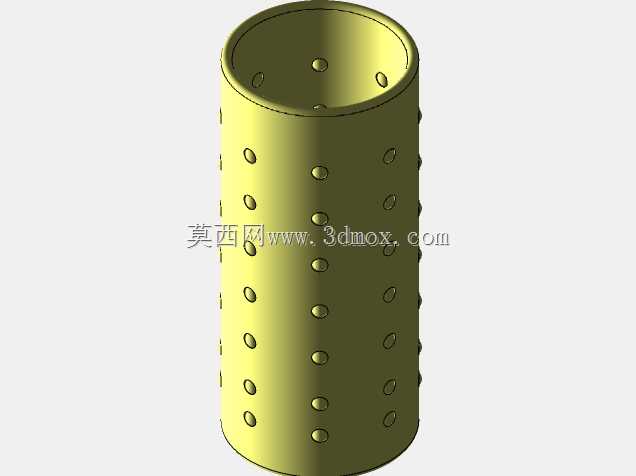

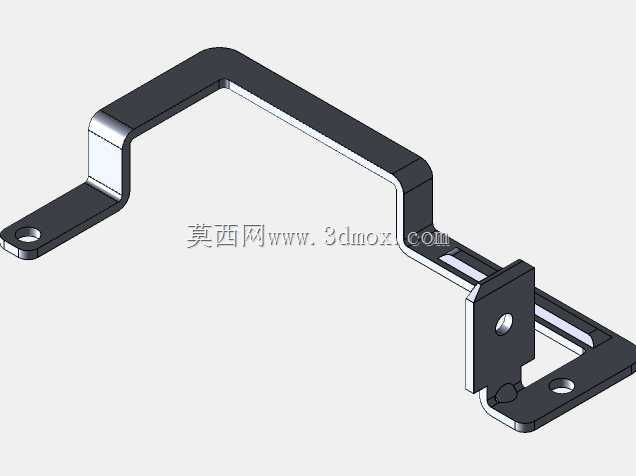

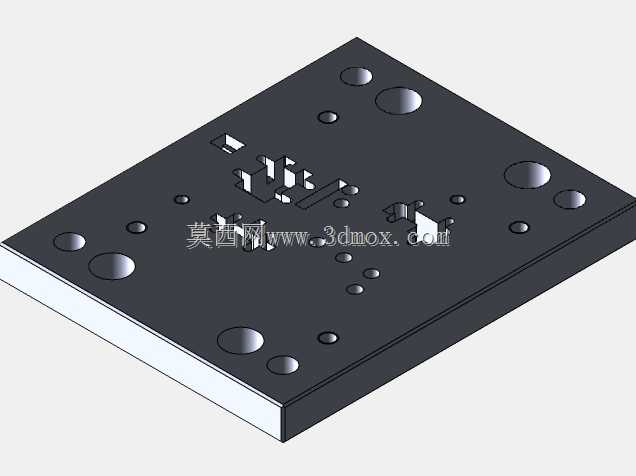

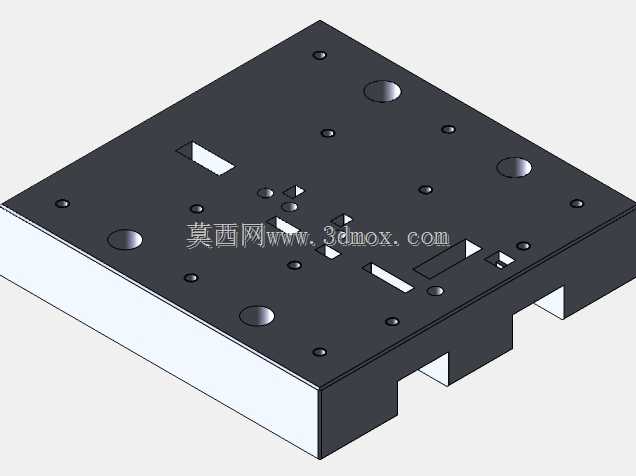

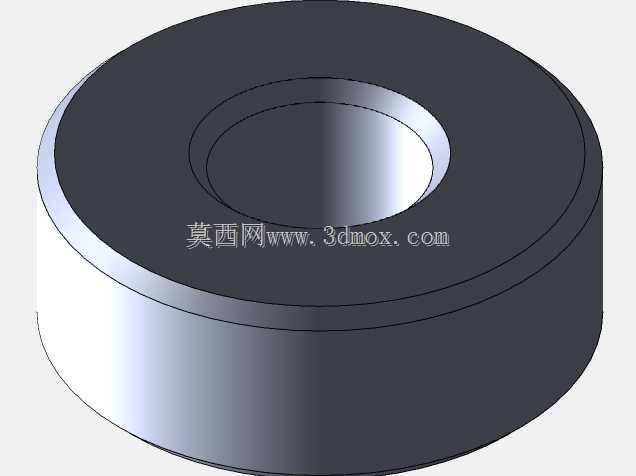

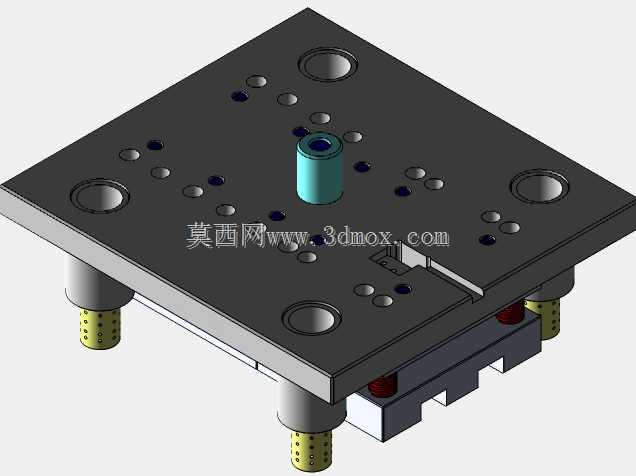

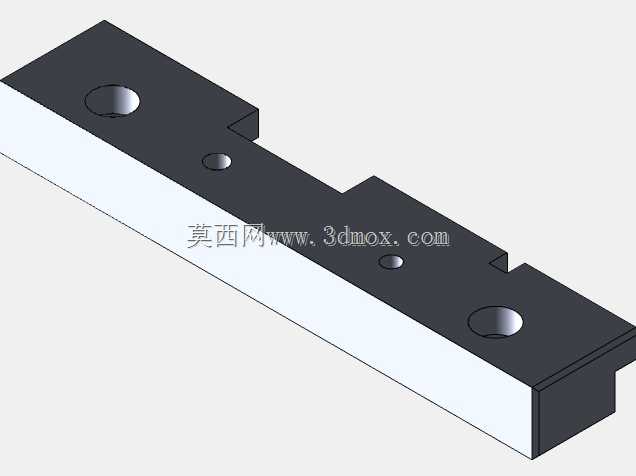

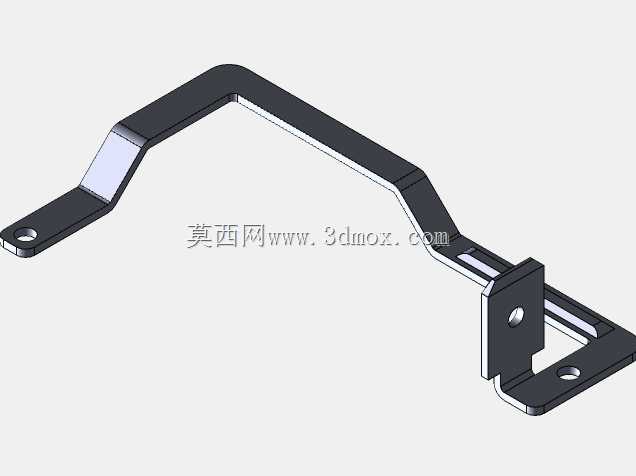

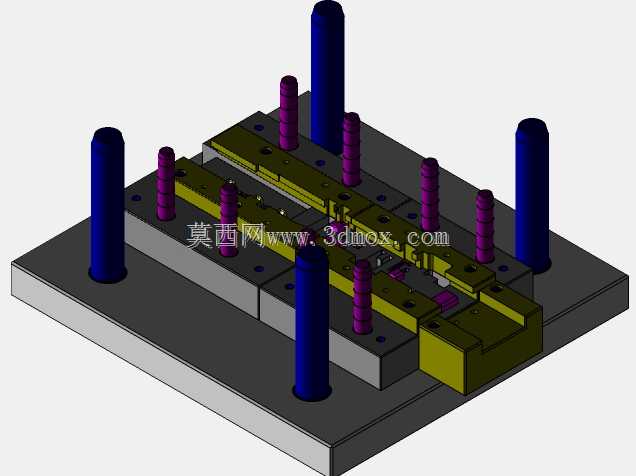

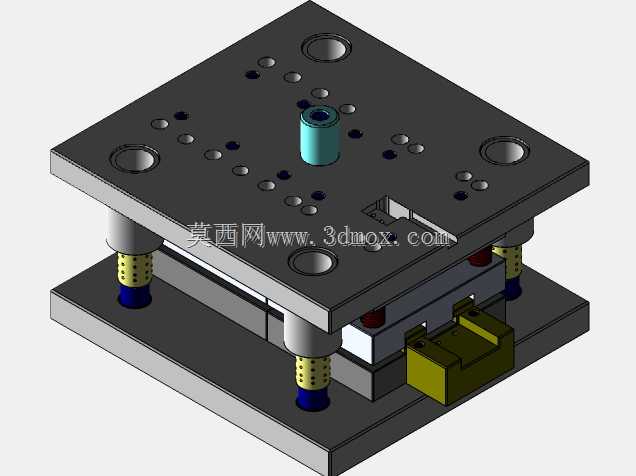

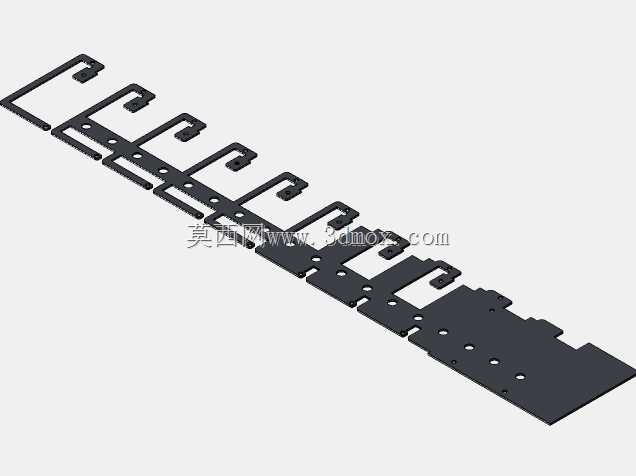

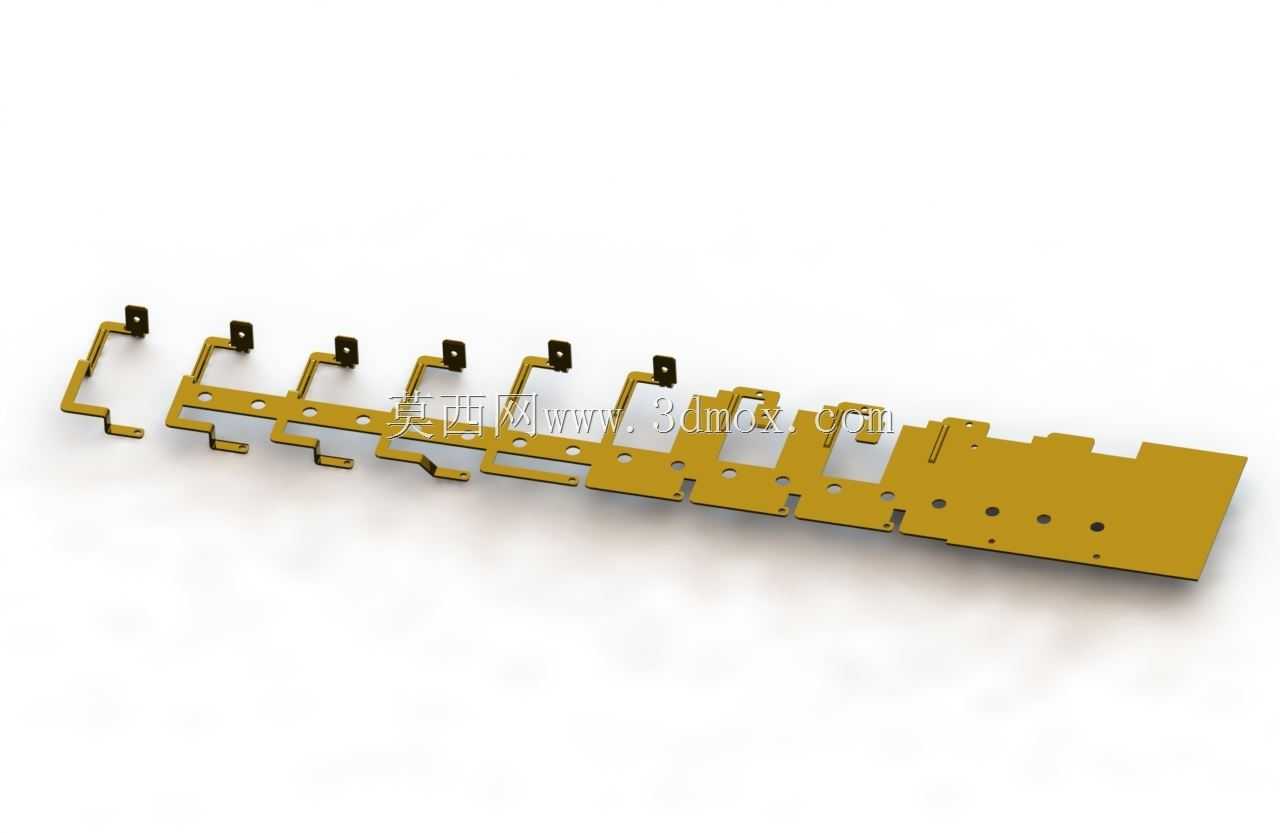

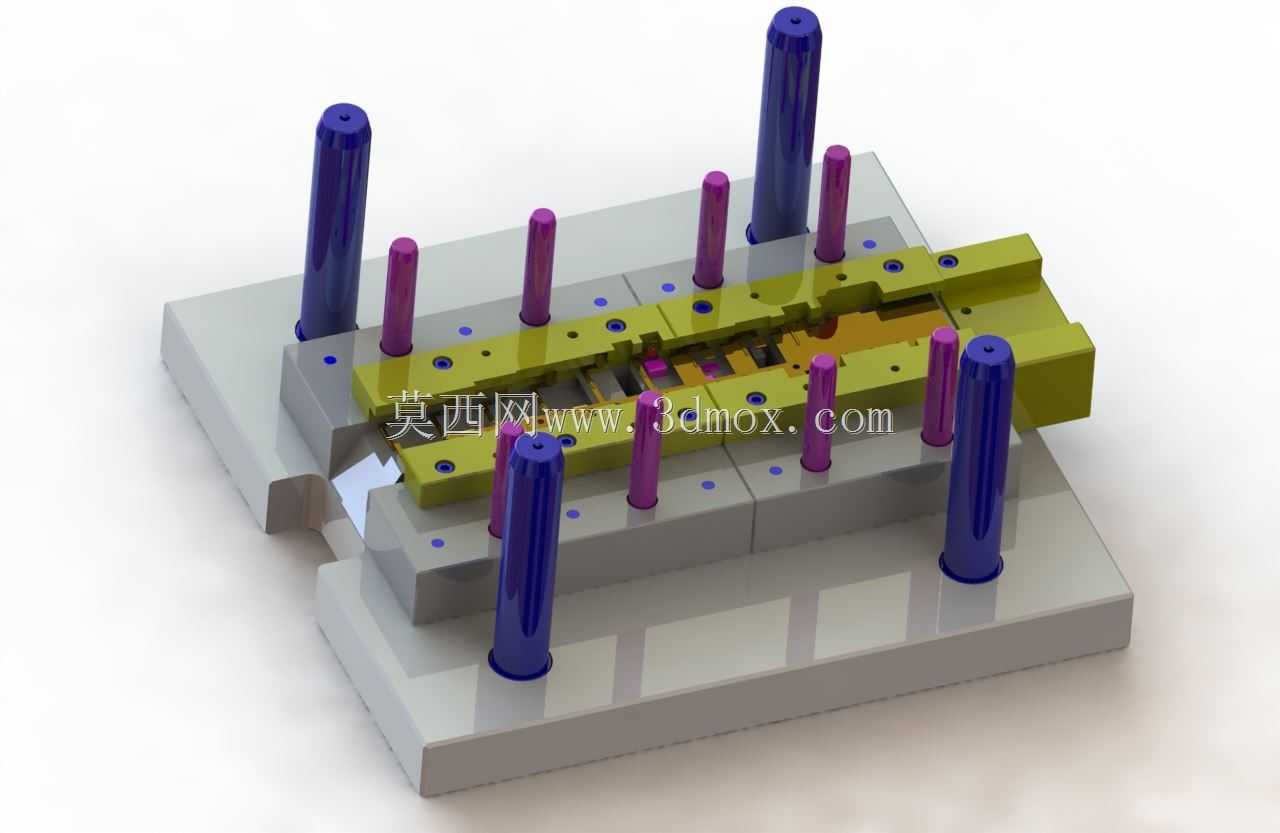

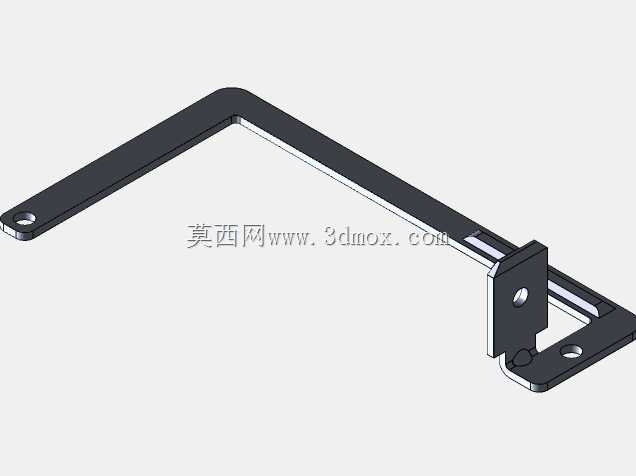

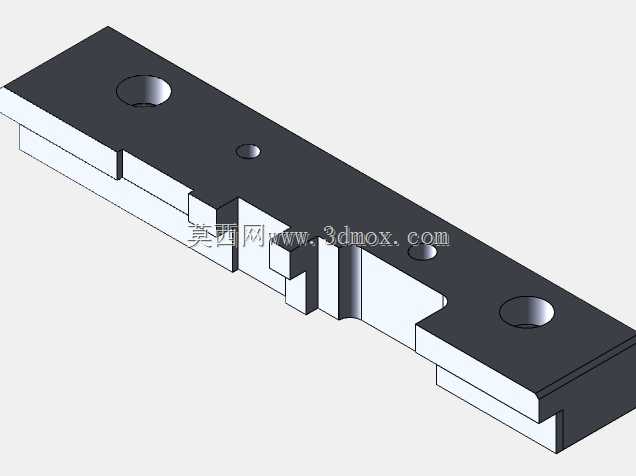

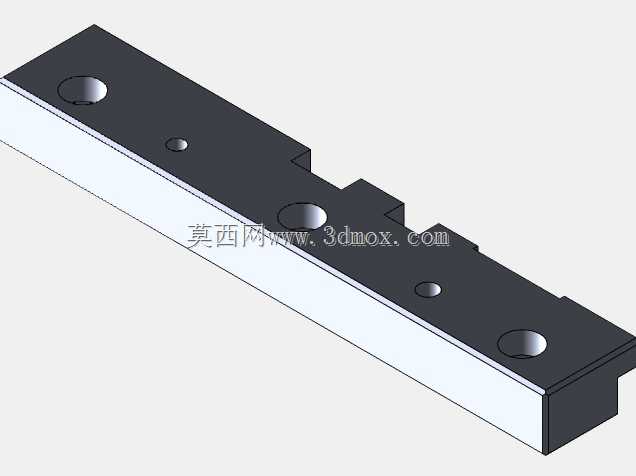

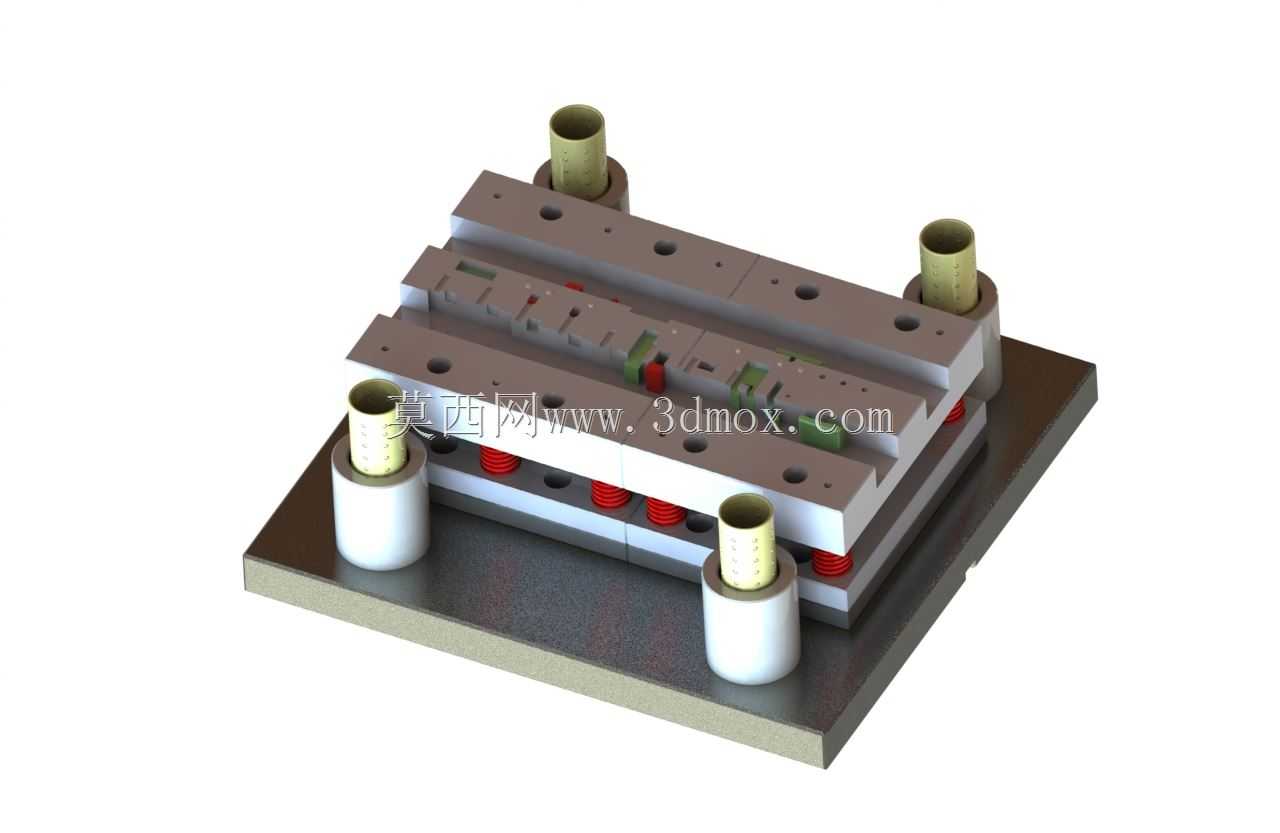

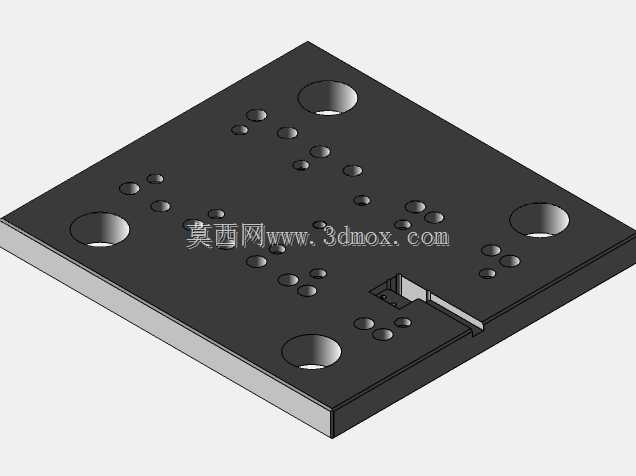

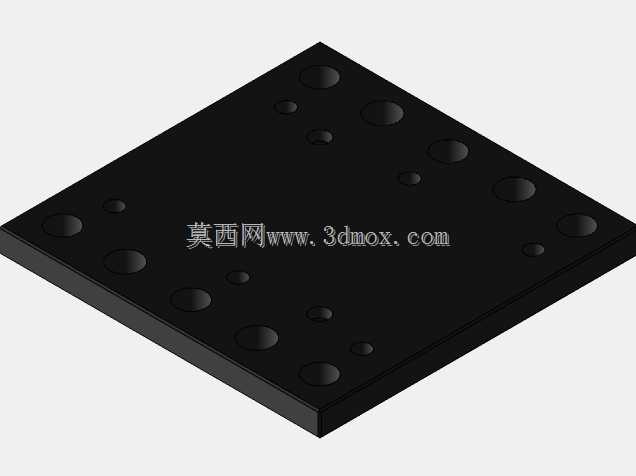

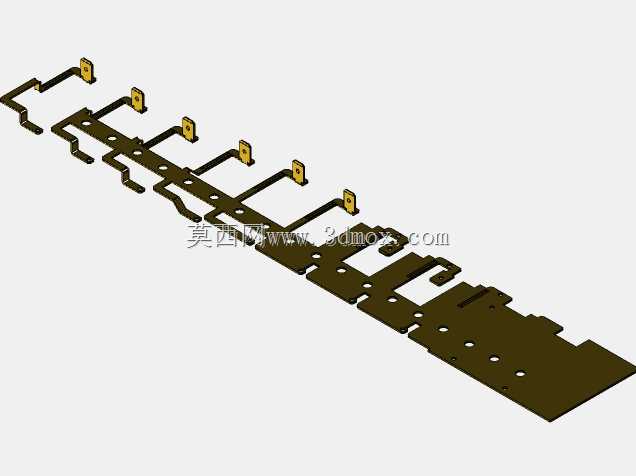

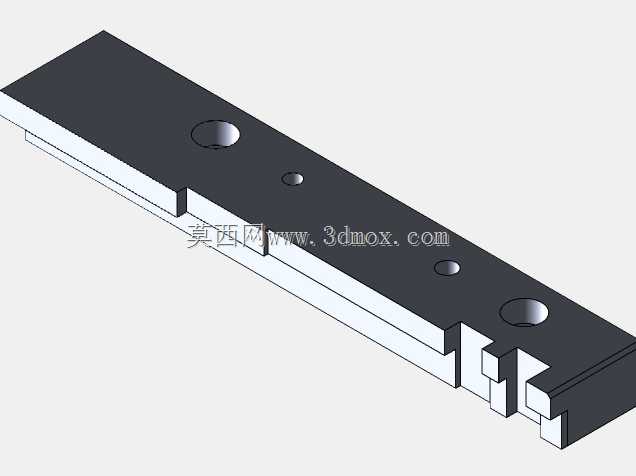

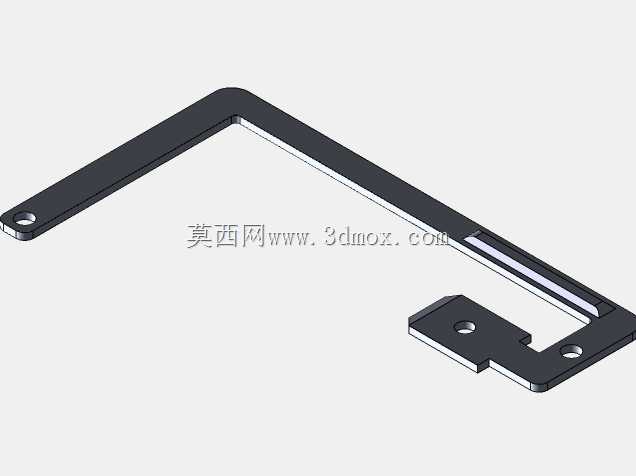

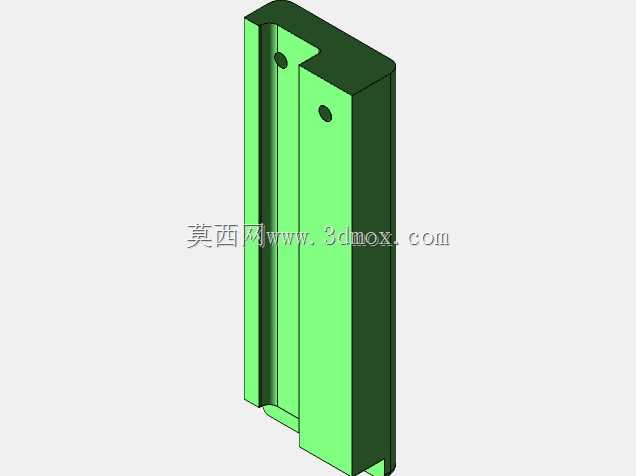

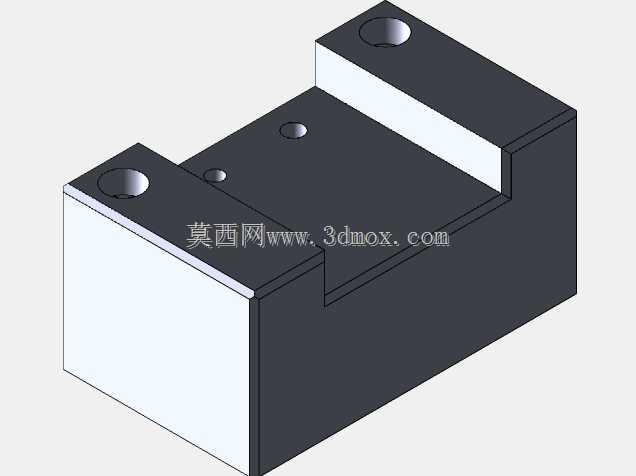

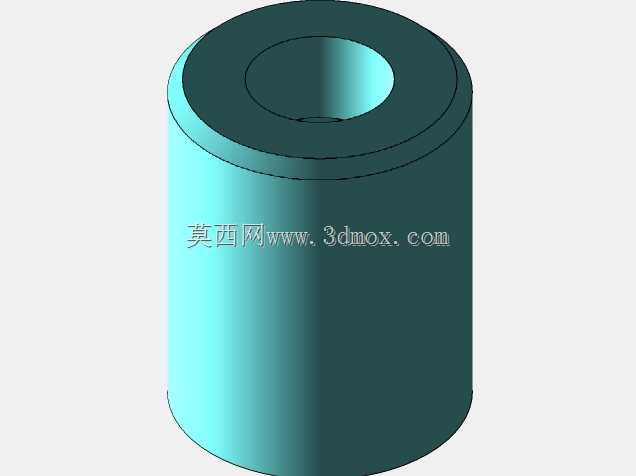

这套渐进式加工结构，核心服务于金属带材的连续冲压生产场景，适配常规开卷送料线的节拍要求，在压力机单次行程内即可完成带材的步距推送与多工序同步加工，是冲压产线实现连续化、高精度生产的核心工装部件。从实际产线适配来看，该结构直接对接上游开卷机构的出料端，依靠精准的带材导板定位，每一次压力机滑块下行，都会带动各工位刀具同步完成对应工序加工，带材在连续步进过程中无需重复装夹，就能依次完成冲裁、弯曲、分型等多道加工工序，全程无中间转运环节，能有效降低带材二次定位产生的尺寸偏差，尤其适合薄型金属板材的批量零件加工。从结构设计逻辑来看，整套工具沿带材送进方向依次排布10个加工工位，每个工位的刀具安装位都预留了精准的定位基准，工位间距严格匹配压力机行程对应的带材送进步距，避免步距偏差导致的孔位错位、成型尺寸超差问题。导料结构沿送料方向全程覆盖带材两侧，能抵消带材开卷后存在的内应力翘曲，保证带材在每个加工工位都处于平整的受加工状态，不会因为带材偏移导致冲头崩损、成型边毛刺超差。在安装边界适配层面，整套工装的安装基面完全匹配40吨级常规开式压力机的工作台装夹尺寸，上模座与滑块的连接位采用标准模柄接口，无需额外改装压力机装夹结构即可完成上机安装，刀具与模座之间采用快换式装夹结构，当某一工位刀具出现磨损时，可单独拆卸更换对应工位刀具，无需拆解整套工装，能大幅减少产线换刀停机时间。各工位的冲裁间隙、弯曲成型角度都经过反复适配验证，针对常用的黄铜、冷轧钢板等冲压带材，都能保证冲裁断面的光洁度符合零件装配要求，弯曲部位无开裂、回弹量控制在常规五金零件的公差允许范围内。从实际加工表现来看，带材在整套工装内完成全部工位加工后，即可直接从料带上分离得到成型零件，无需后续额外的校形、二次冲裁工序，能有效缩短零件的整体加工流程，降低单零件的加工成本，尤其适合接插件、五金弹片这类小型薄金属零件的大批量连续生产，在消费电子五金件、低压电器导电件的冲压生产场景中具备很高的适配性。
