太阳能供电五级净水处理装置结构设计

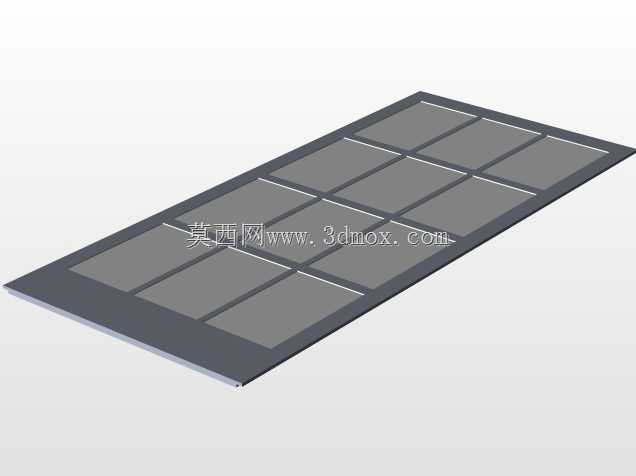

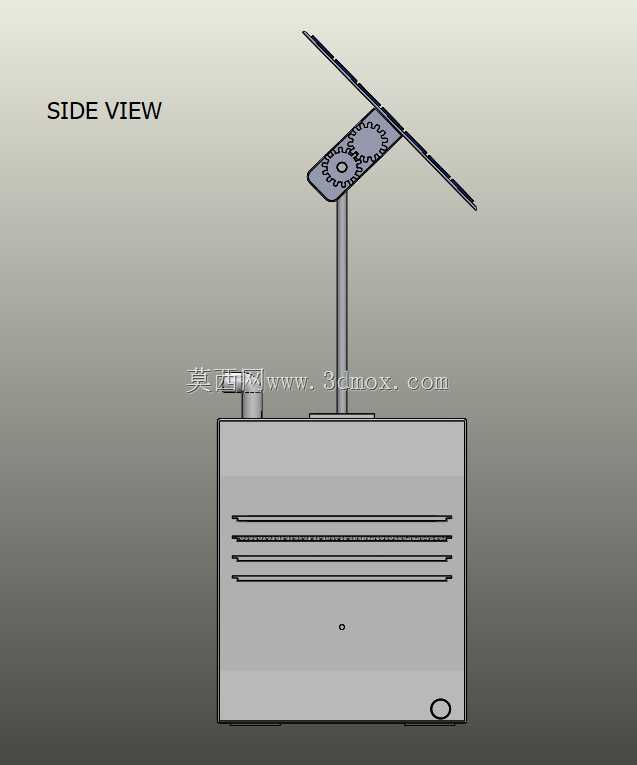

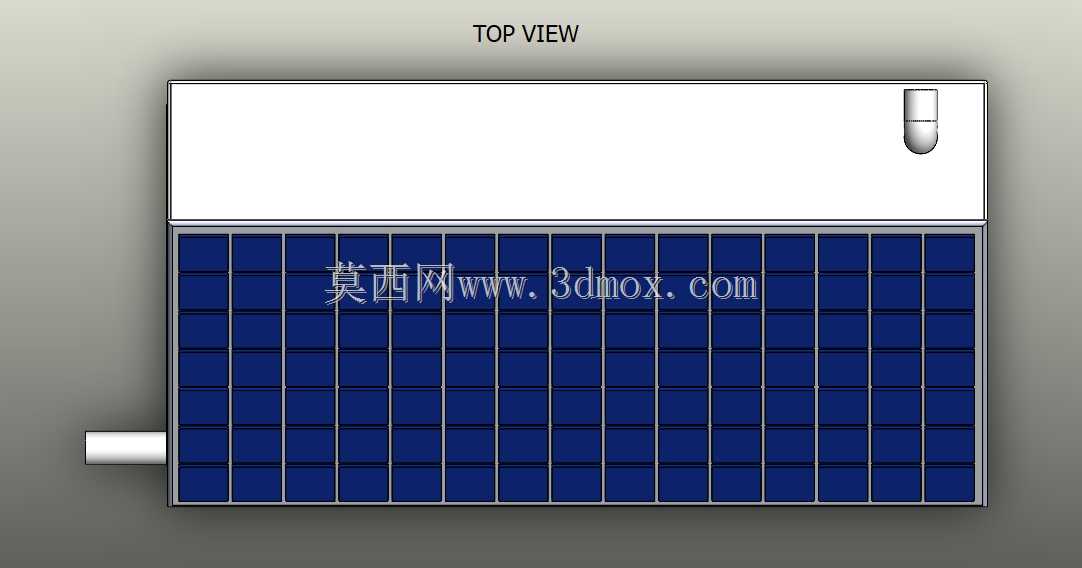

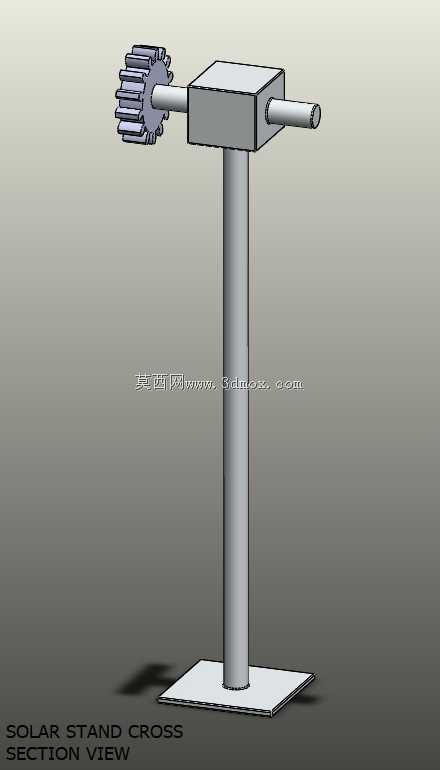

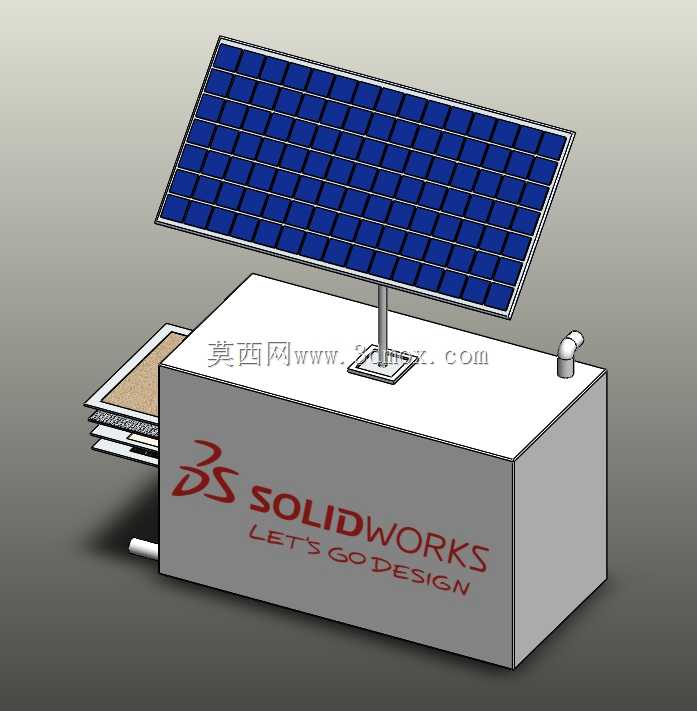

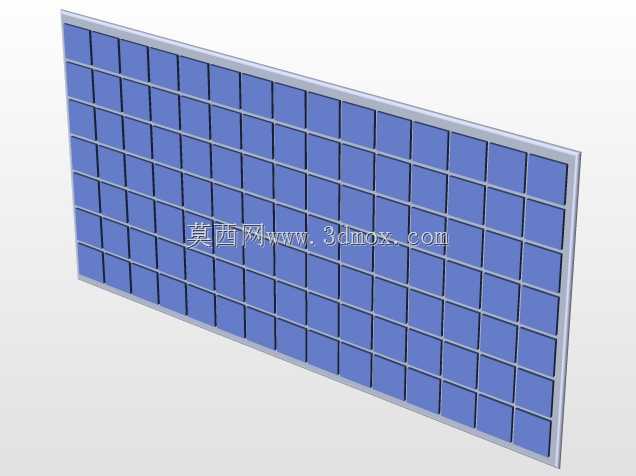

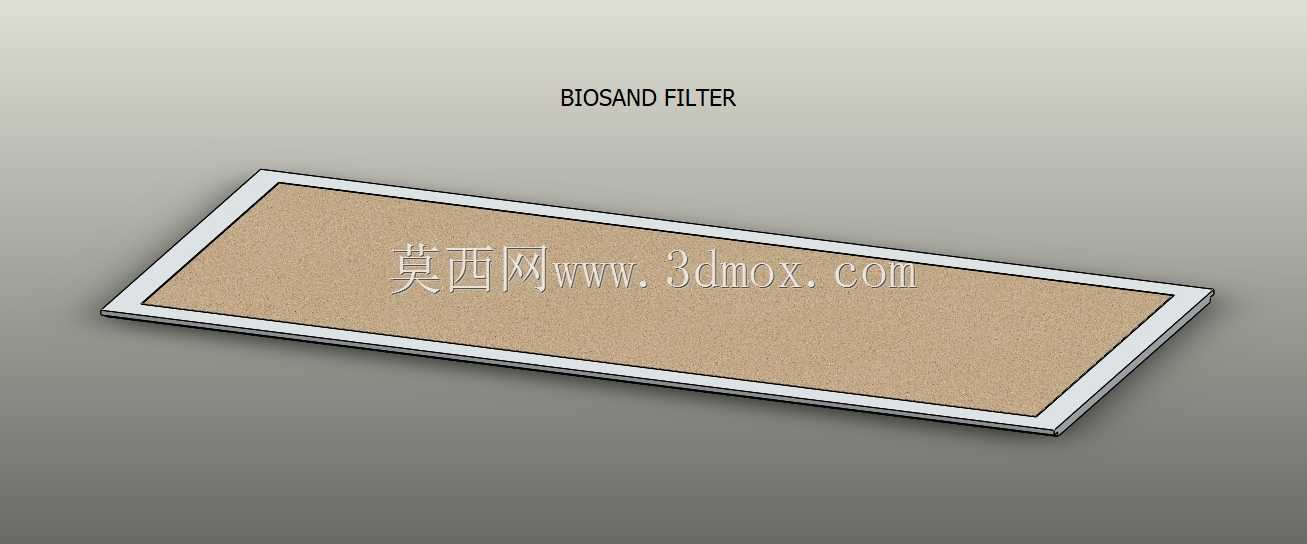

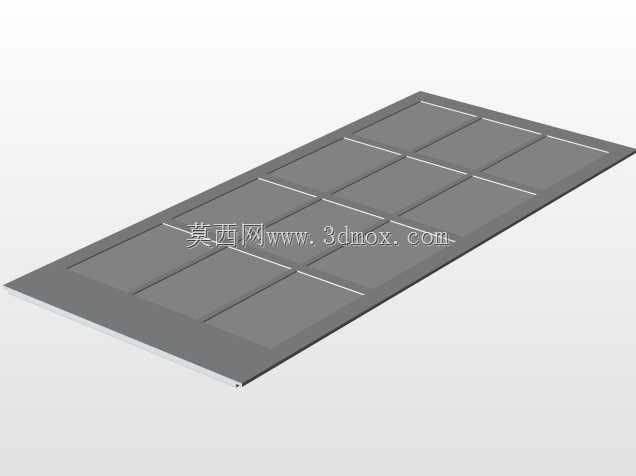

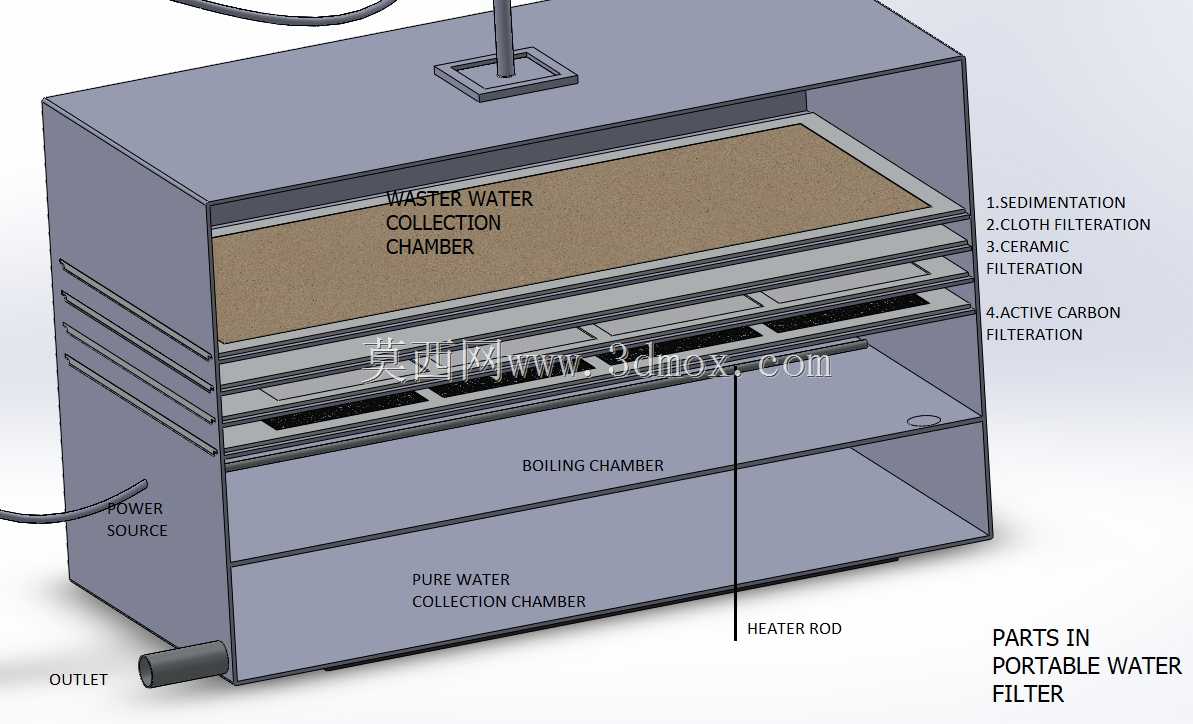

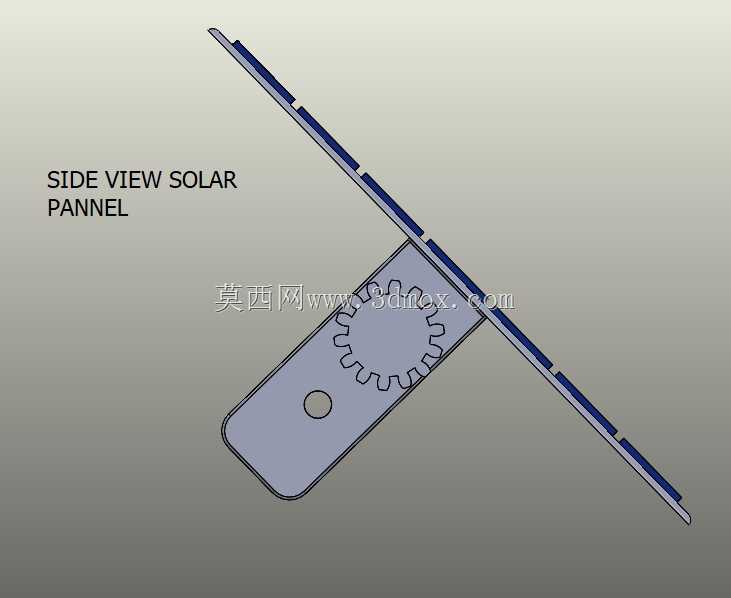

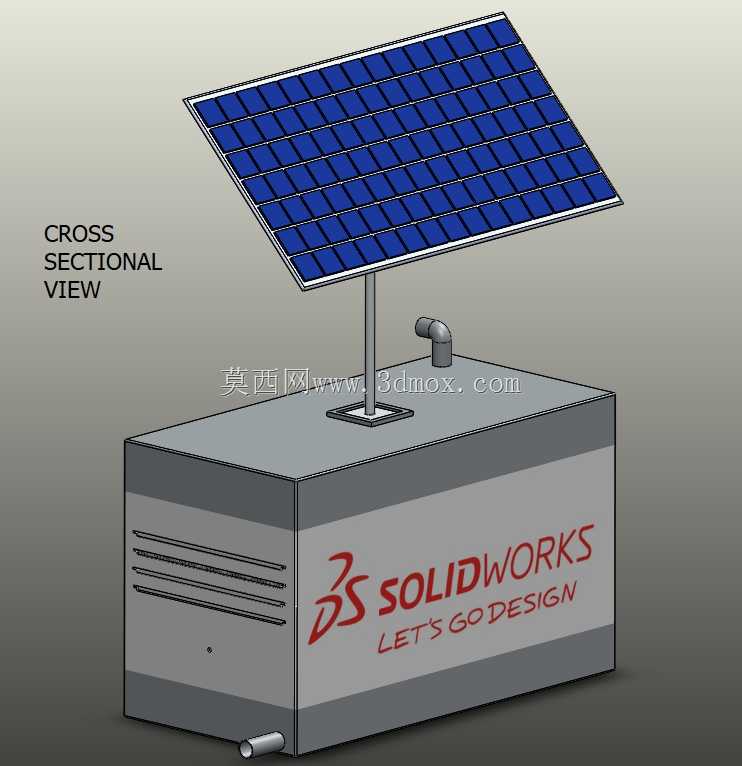

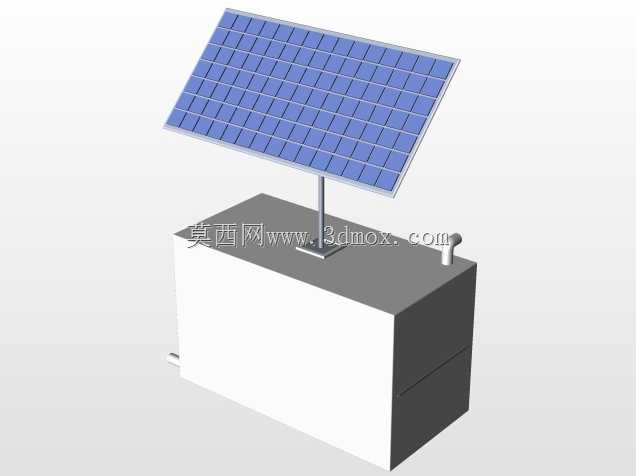

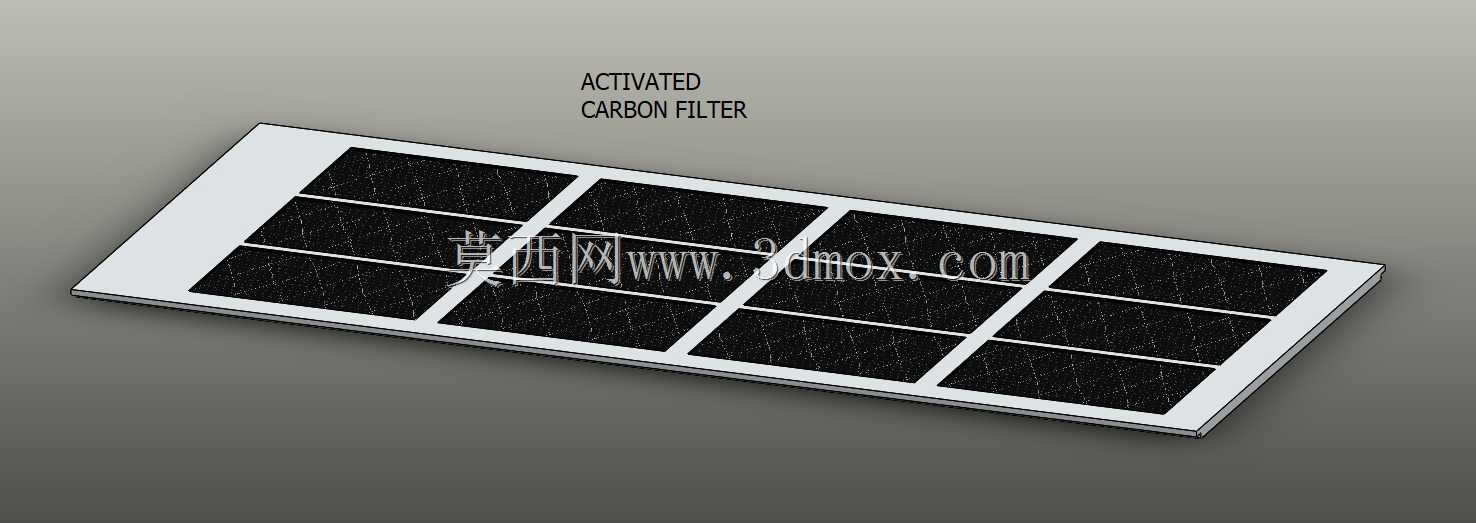

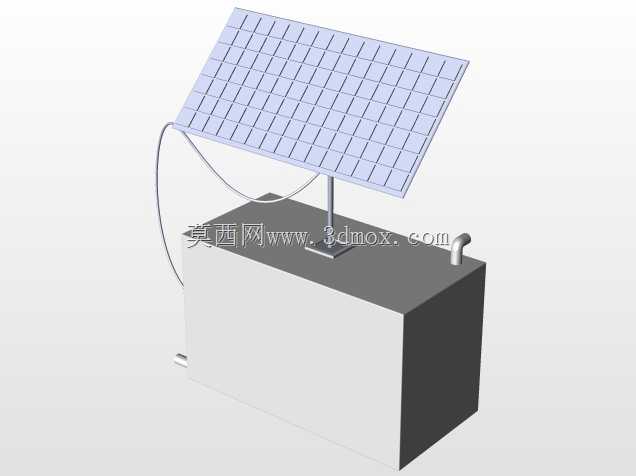

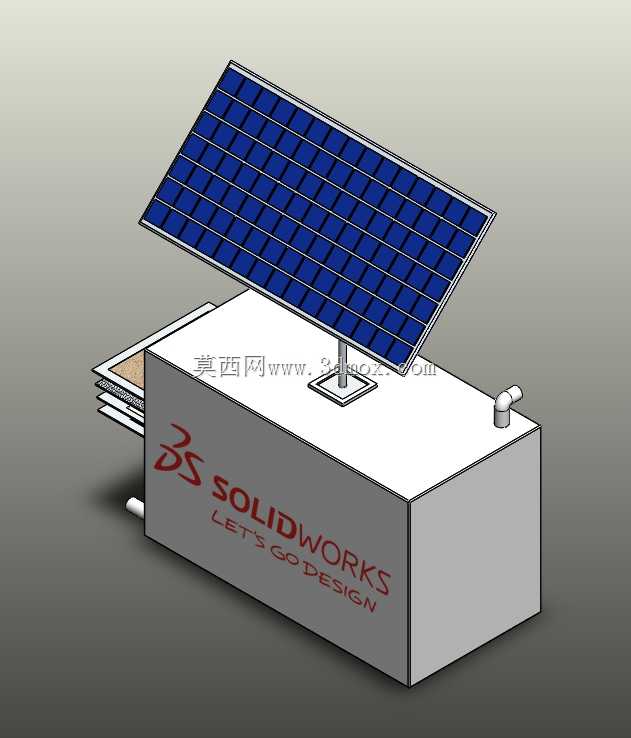

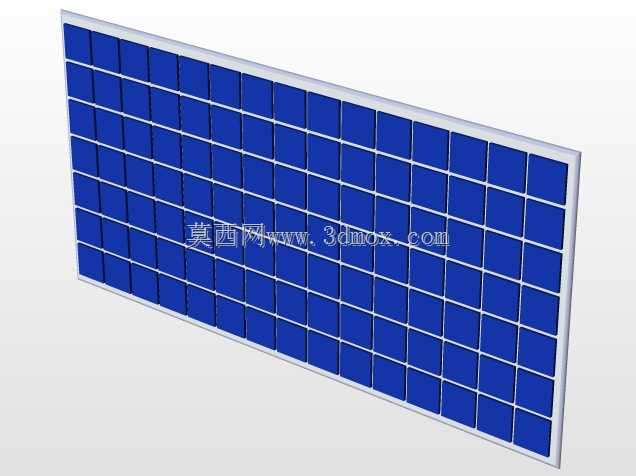

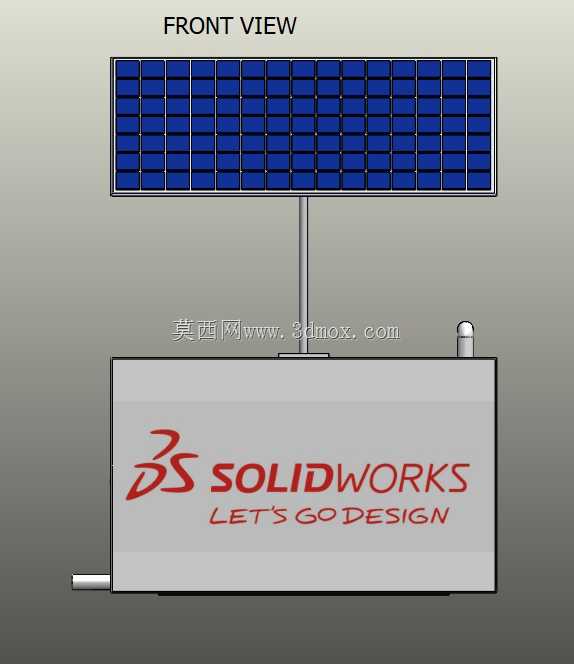

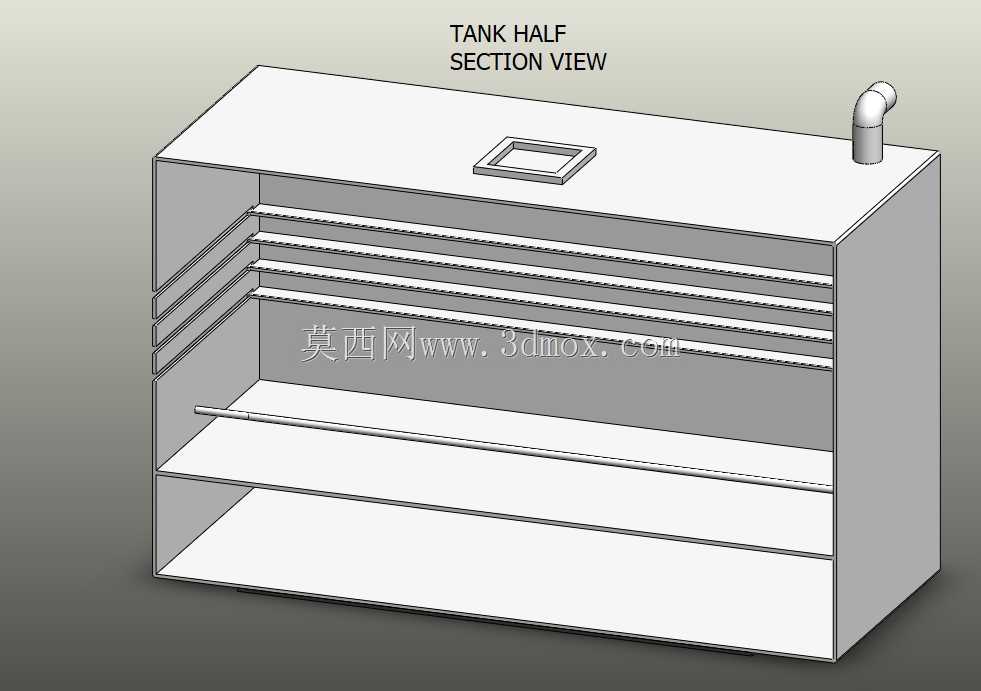

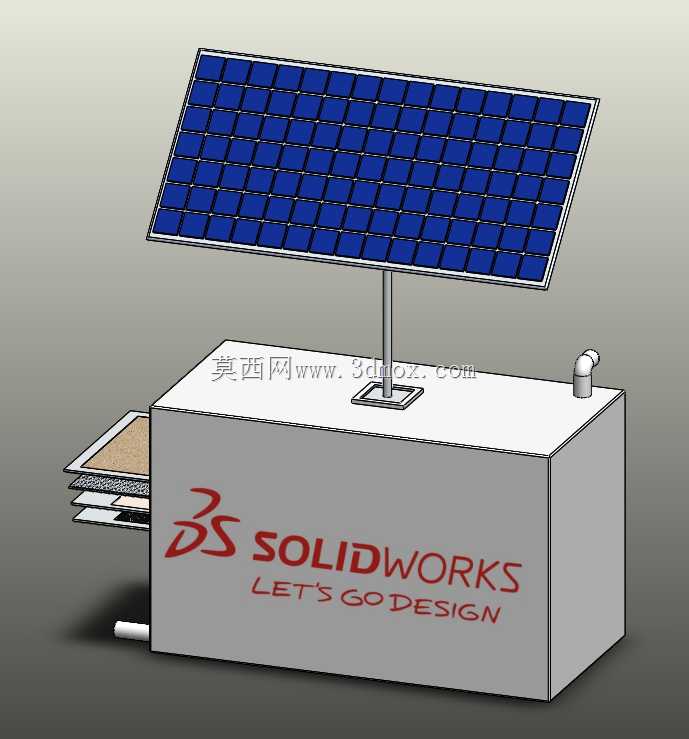

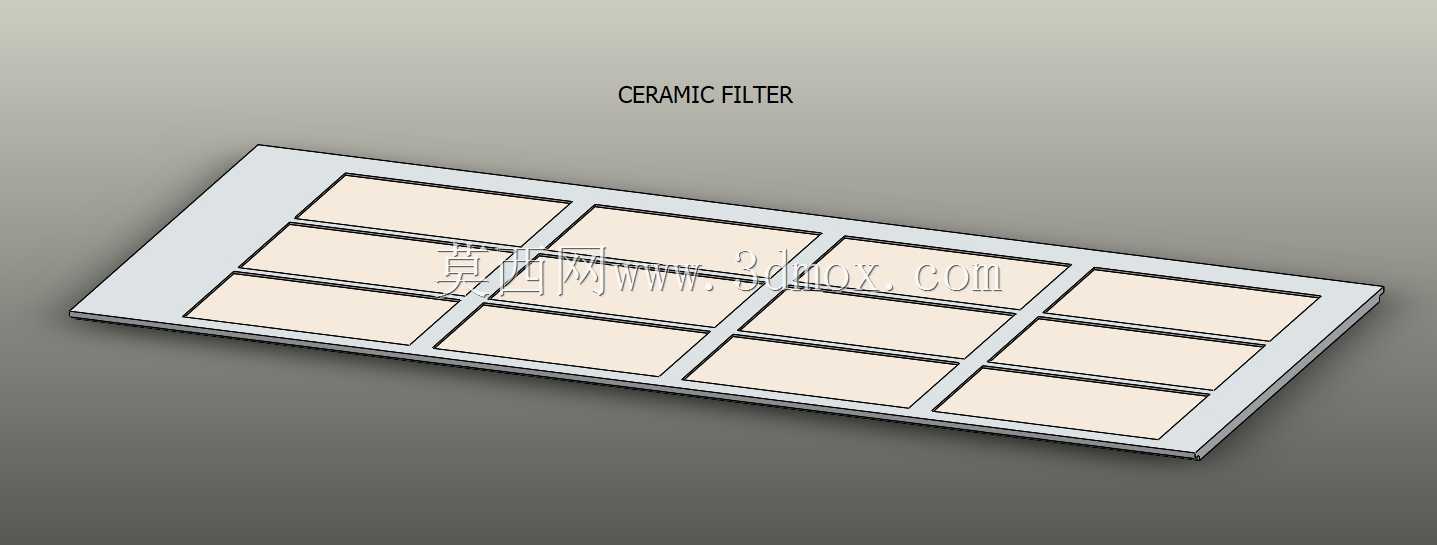

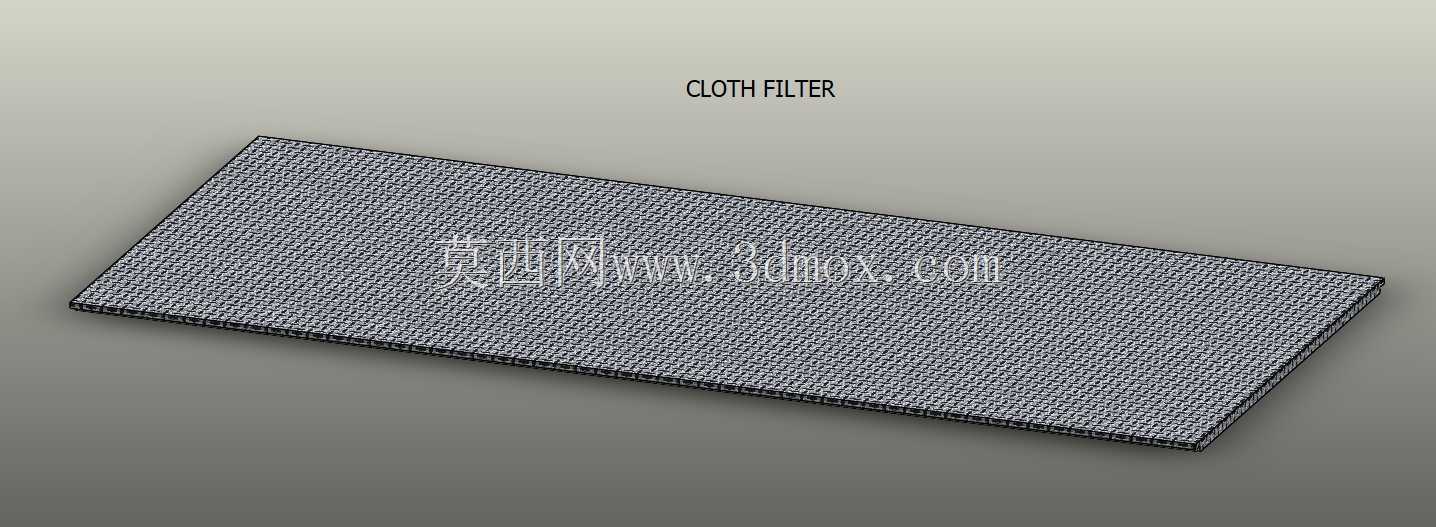

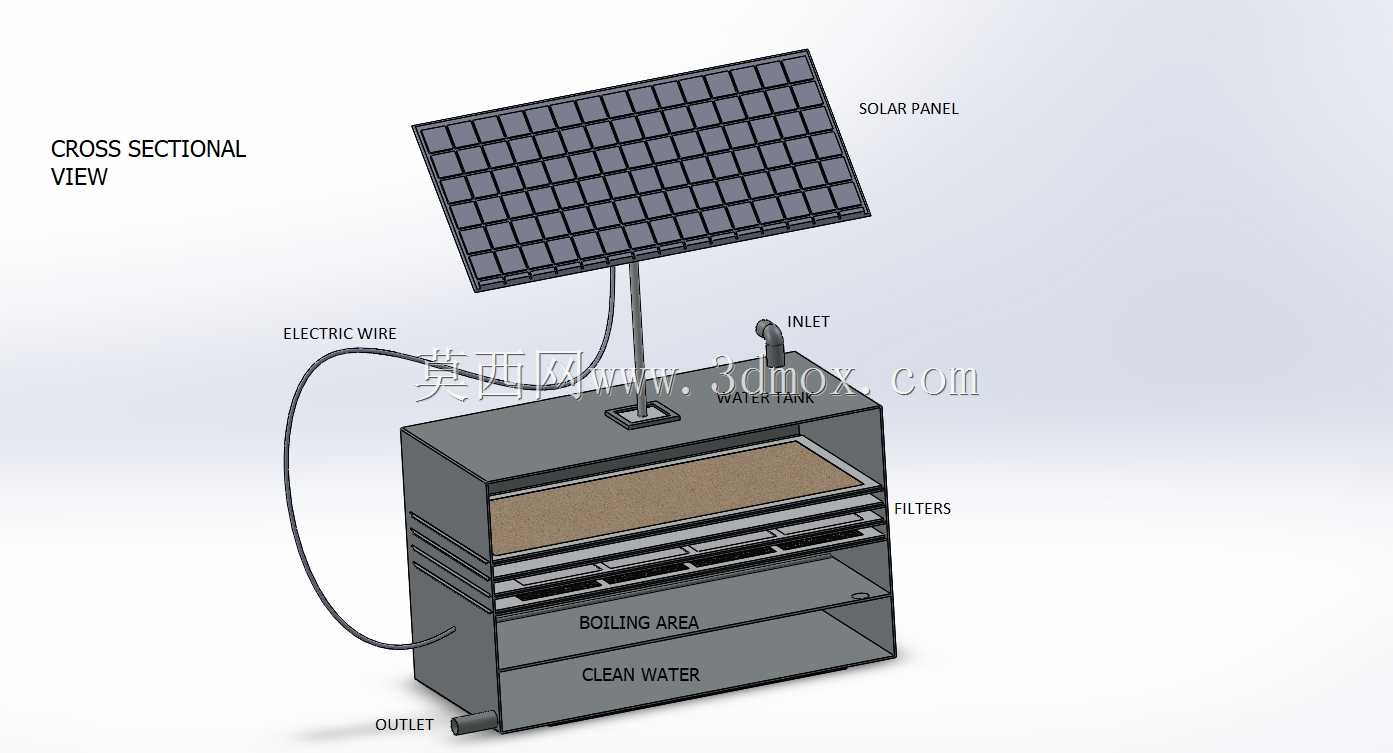

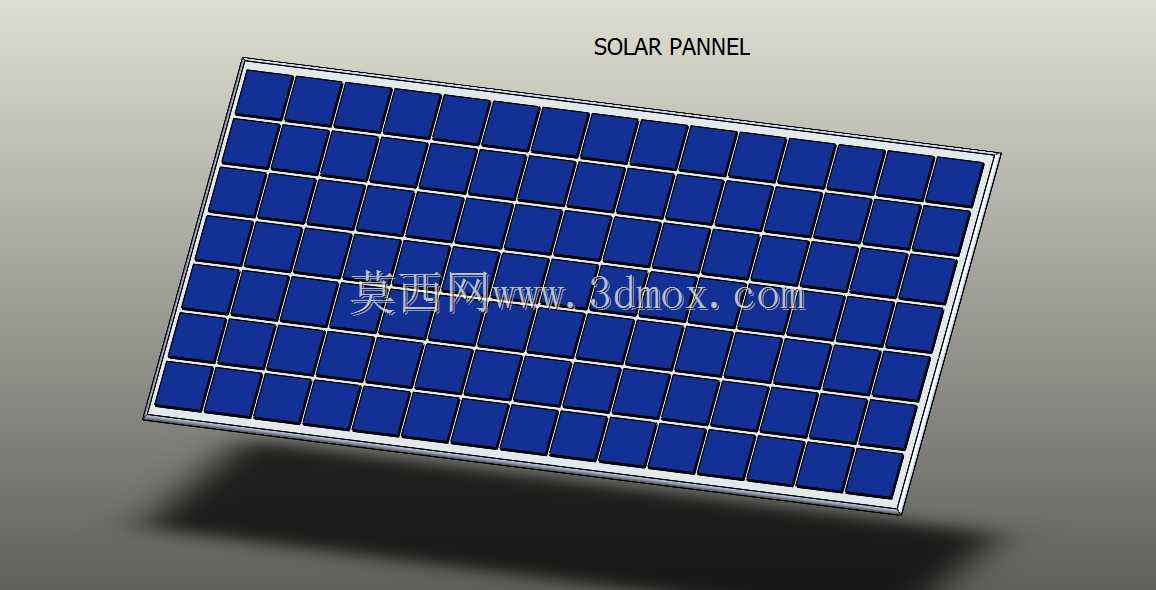

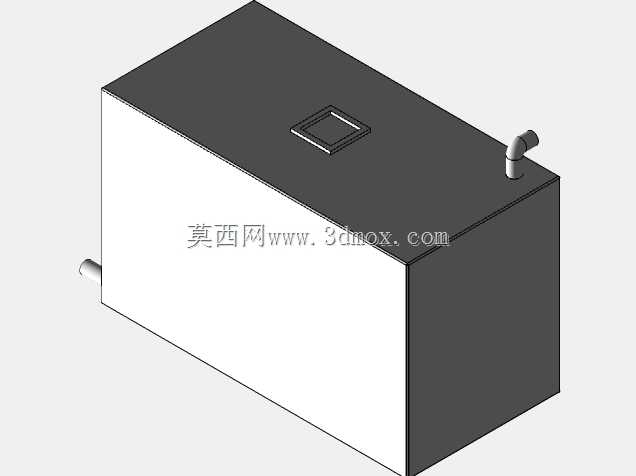

这套净水装置的设计初衷是面向无稳定电网覆盖的偏远区域、野外作业营地、应急救灾场景下的分散式饮用水处理需求，整套系统集成了净水处理单元与独立能源供给模块，无需外接市电即可独立完成原水净化全流程。从结构布局来看，装置采用立式分层排布逻辑，主体箱体从上到下依次设置进水接口、多级过滤腔、煮沸处理腔、洁净水储腔，各功能段通过内置流道连通，避免外置管路过多带来的磕碰损坏风险，适配户外复杂的搬运与使用环境。装置的外形边界参数经过适配性优化，竖直方向总高度为60cm，前后进深为40cm，左右方向宽度为100cm，单级过滤元件的厚度统一为1英寸，标准化的滤材尺寸可大幅降低后期运维的配件替换难度，其中储水腔体部分采用可3D打印的结构设计，小批量加工或现场应急补件时无需开模即可快速制作适配部件。水处理流程采用五级递进净化逻辑，原水从顶部进水口进入后，第一级完成大颗粒泥沙、悬浮物的沉淀截留，第二级通过布水结构均匀布水后进入过滤单元，第三级为陶瓷过滤段截留细微杂质与部分微生物，第四级采用活性炭材质吸附异色异味、余氯及有机污染物，第五级为终端精滤段保障出水水质达标，过滤完成的水体可进入煮沸腔通过电加热完成煮沸灭菌，最终汇入洁净水储腔暂存供取用。能源供给部分采用可自动追光调整角度的太阳能电池板组件，通过电线与主体箱体内的储能、供电模块连接，除了为装置内置的抽水组件、加热模块供电外，多余的电能还可外接输出为小型用电设备供电，整套系统的供电控制由内置传感器与小型发电供电机组协同完成，可根据太阳位置自动调整电池板倾角最大化光能利用效率。整套装置的结构设计偏向简易实用，整体部件数量少，无复杂精密传动结构，日常维护仅需定期更换对应级别的过滤元件即可，无需专业技术人员到场操作，在保障出水水质满足日常饮用要求的前提下，尽可能压缩了生产制造成本与后期运维难度，适配资源有限场景下的长期使用需求。
