工业用离心式滤油装置结构设计

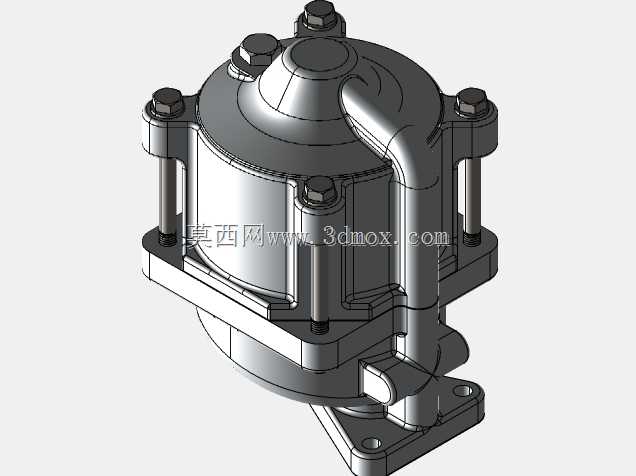

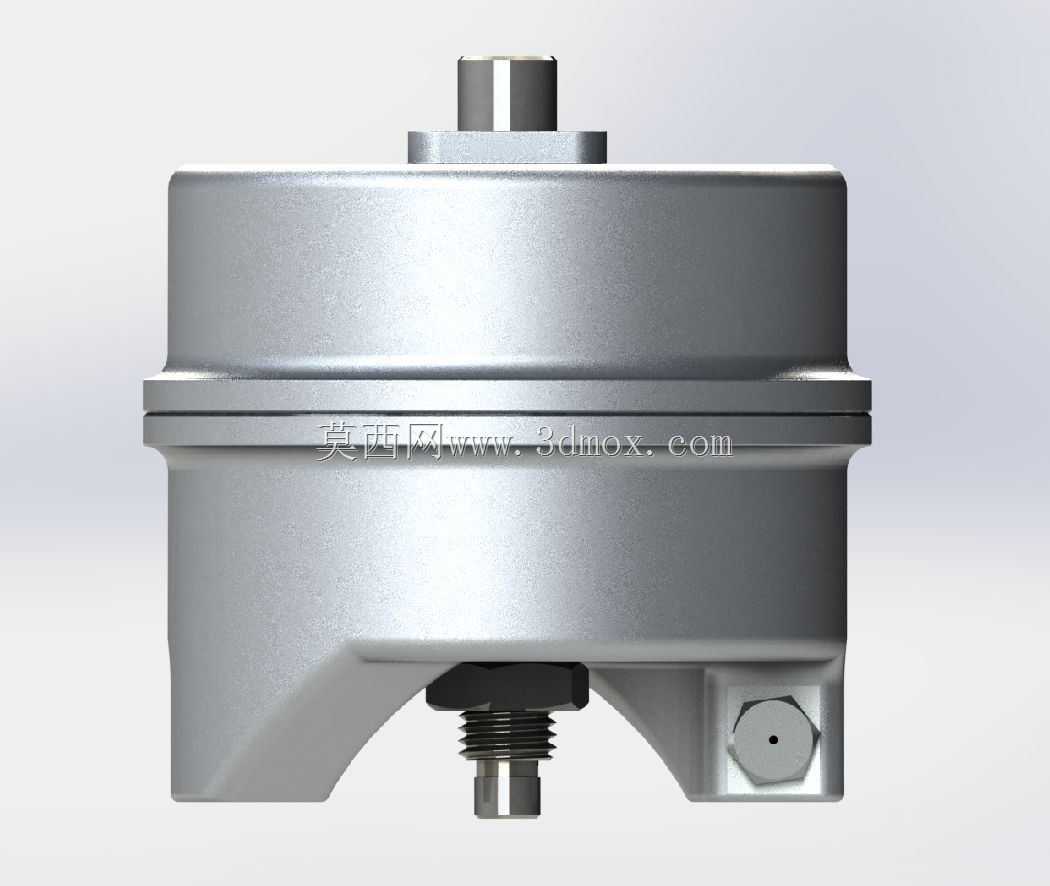

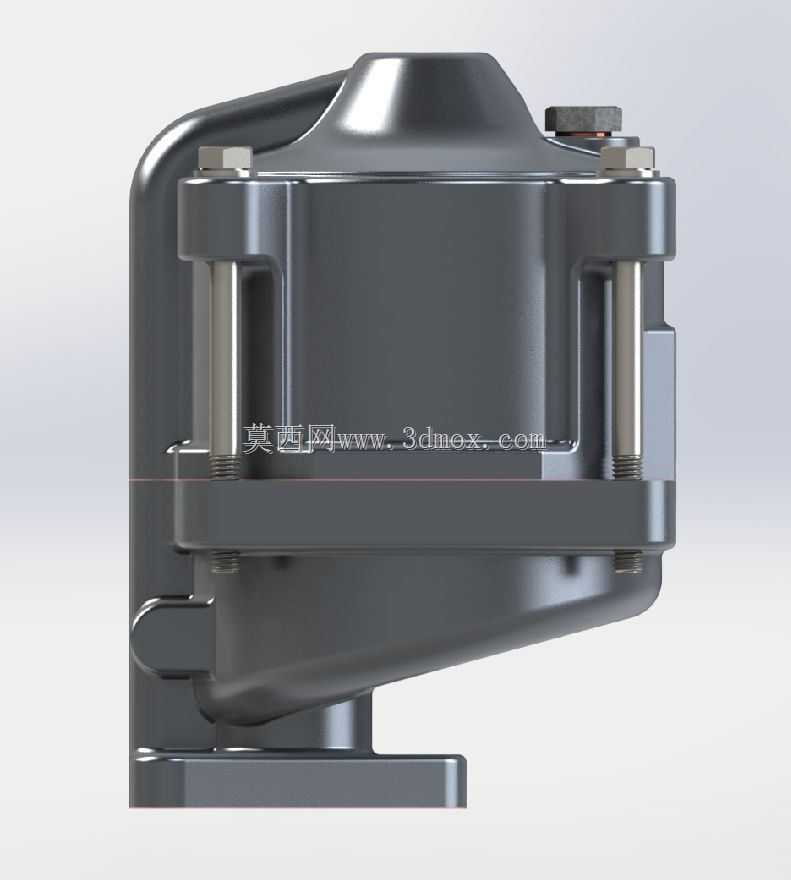

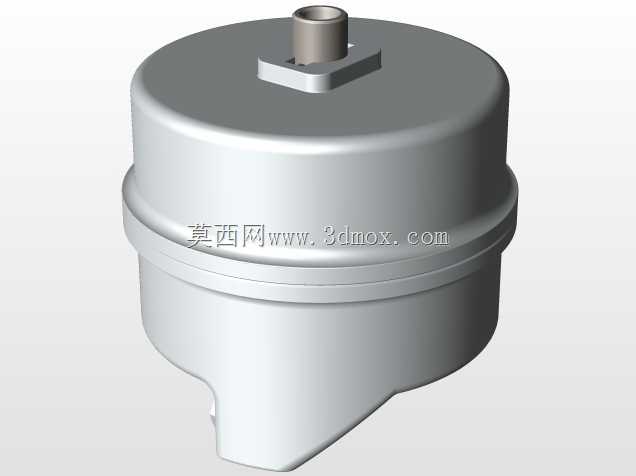

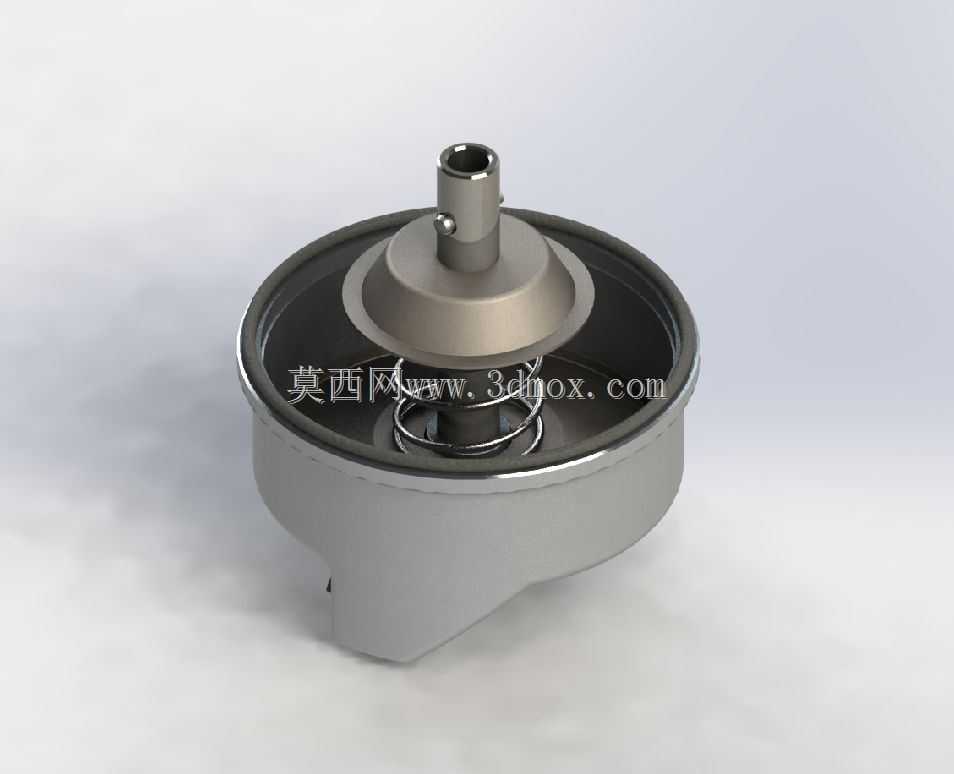

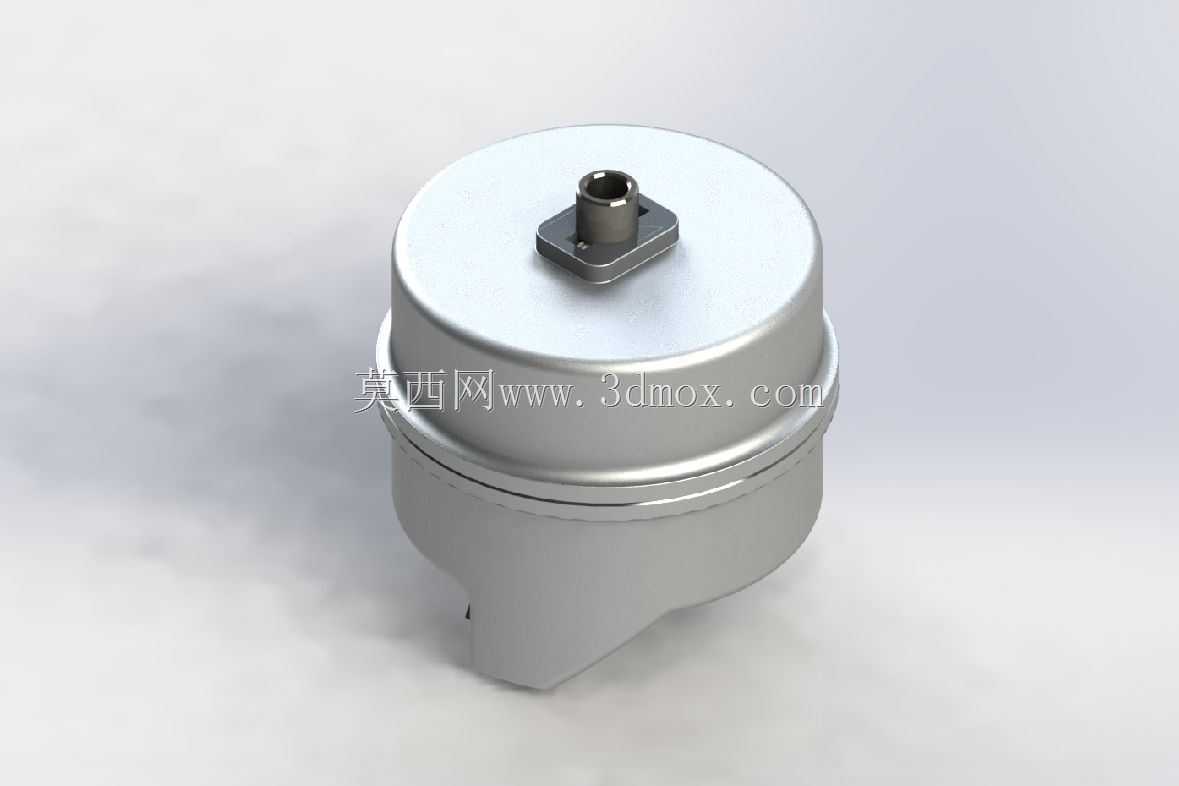

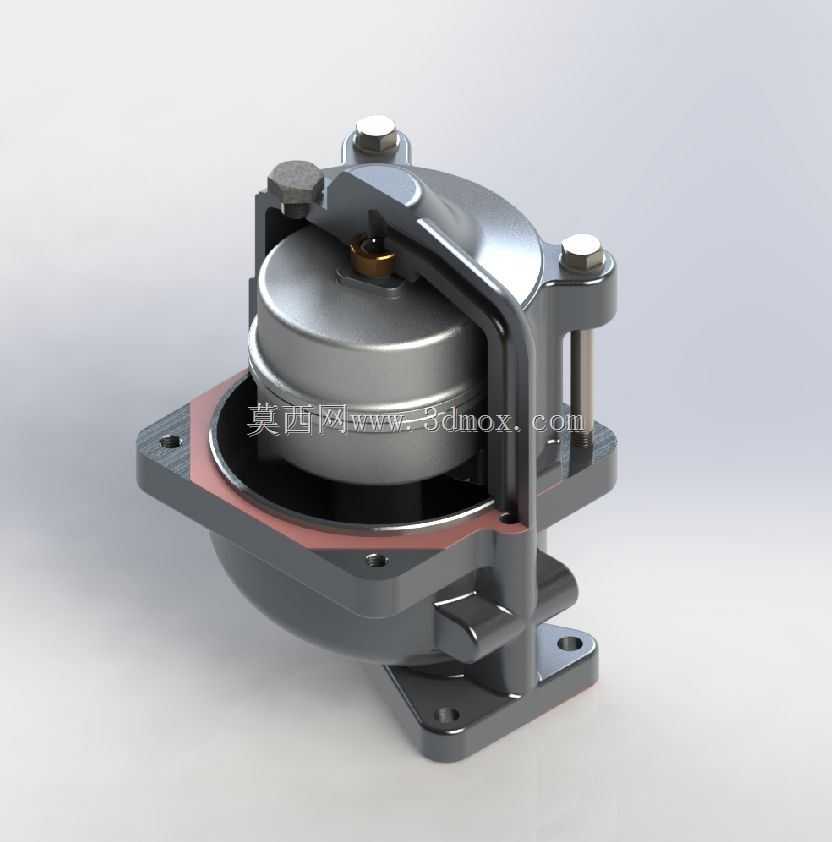

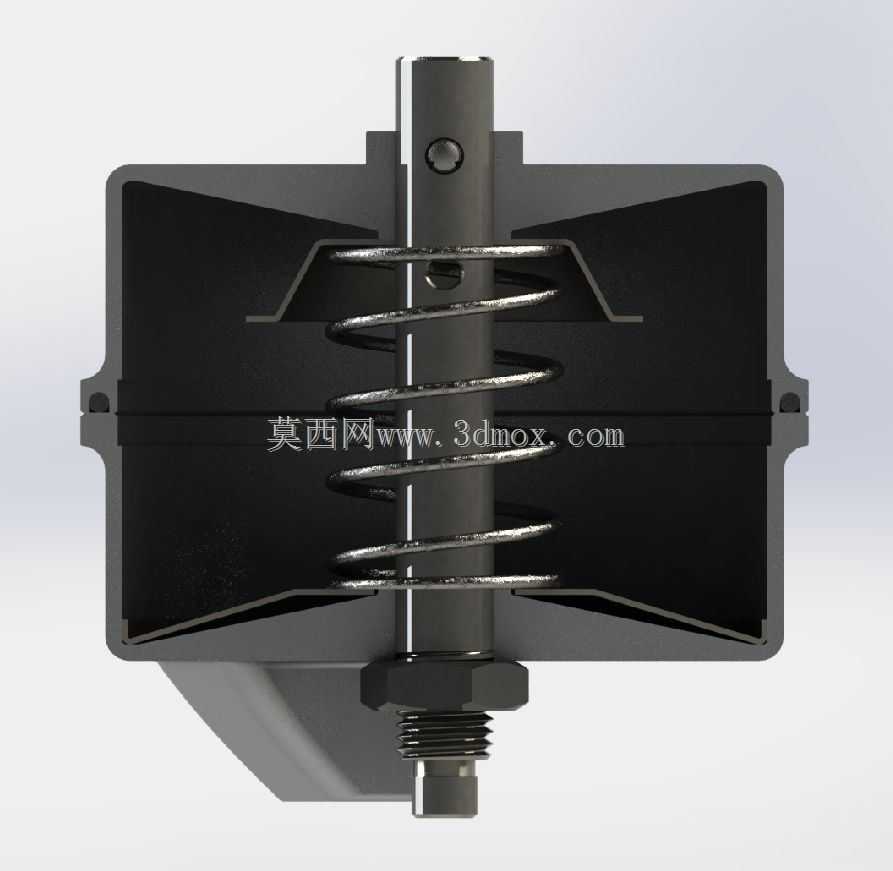

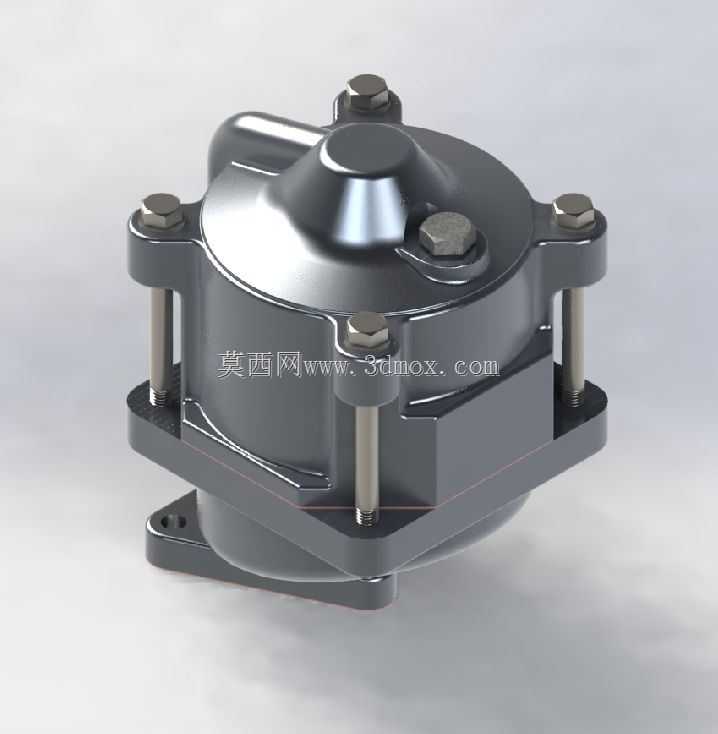

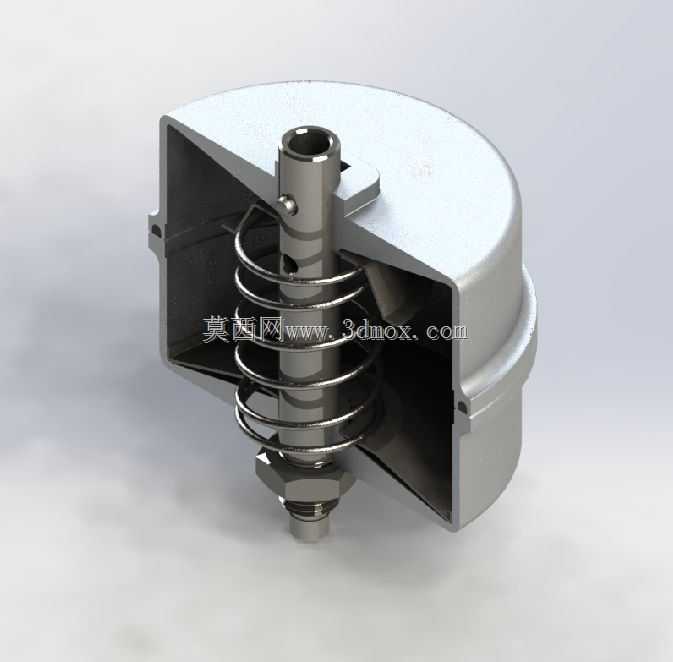

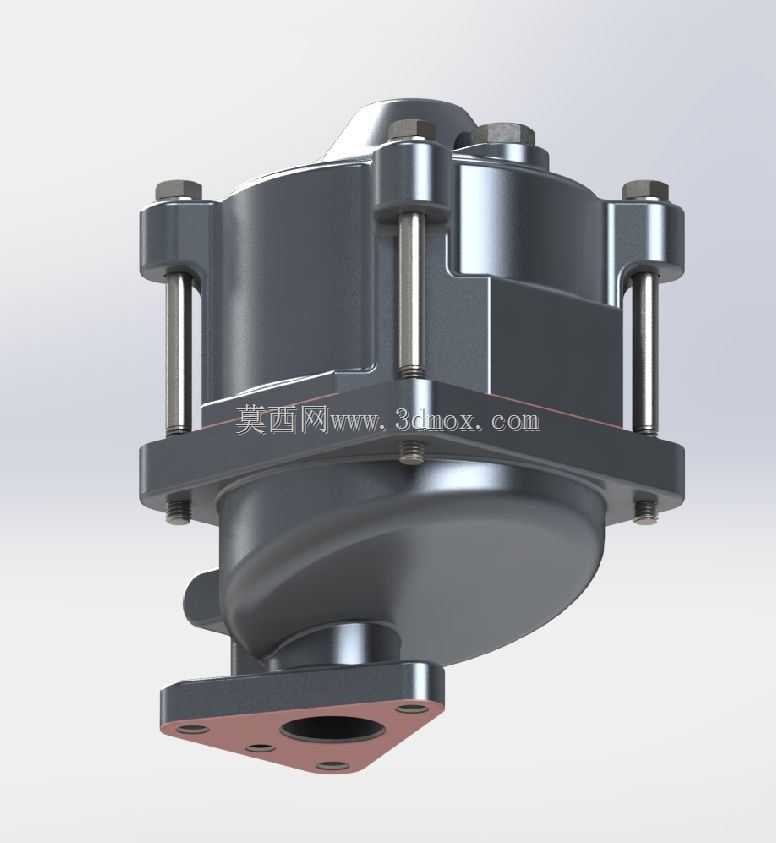

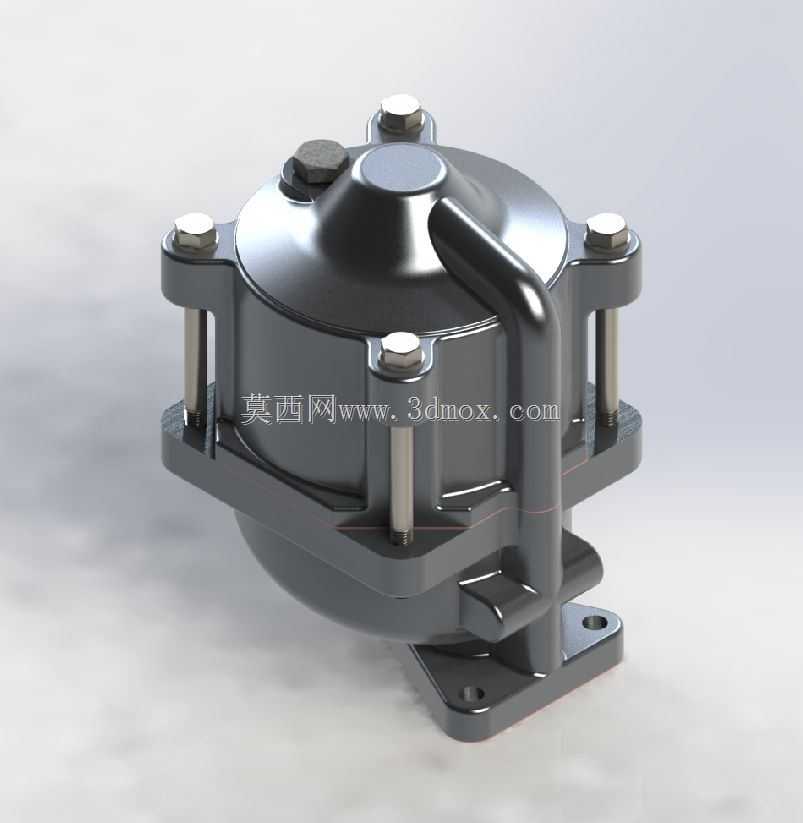

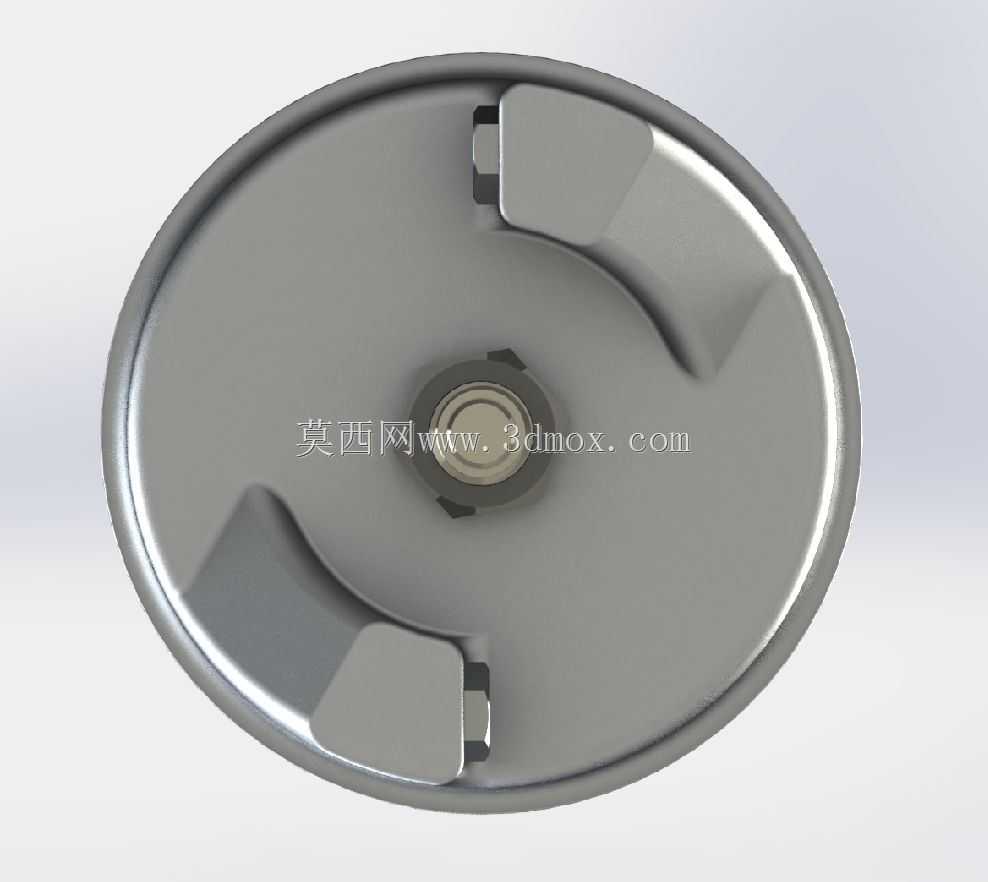

在液压润滑系统、内燃机油路、工业循环油站等场景中，油液的清洁度直接决定运动副的磨损速率与设备整体服役寿命，这款离心式滤油装置正是针对油路中密度高于油液的金属磨屑、积碳颗粒、杂质沉淀物设计的分离净化部件，区别于传统滤网式过滤依靠孔径拦截杂质的逻辑，它依托离心沉降原理，在油液流经腔体过程中通过流道设计带动内部油液形成旋流，让密度更大的杂质被甩向腔体内壁并沉积在下部集污区域，净化后的油液从中心通路流出，不会出现滤网堵塞导致的油路通流面积下降、压差骤升的问题，尤其适合杂质含量较高、连续运行的工业油路场景。从结构设计来看，整体采用上下分体式腔体结构，上盖与下腔体通过周向均布的四根拉紧螺栓配合密封垫实现压紧密封，既保证腔体承压时的密封可靠性，也便于后期拆开清理内部沉积的杂质，无需整体拆解管路；侧面集成的弯管为进油通路，油液沿切线方向进入腔体后可自然形成旋流，无需额外增设导流叶轮就能够获得稳定的离心分离效果，减少了内部运动零件数量，降低了故障概率。下部的安装支座采用带安装孔的支脚结构，安装面与腔体主体通过加强筋过渡连接，可承受油路工作时的振动与管路拉扯力，安装时只需保证支座安装面与安装基面贴合，通过螺栓穿过两个安装孔完成固定即可，安装边界需预留出上部螺栓的拆装空间，以及侧面进油口、下部出油口的管路连接操作空间，周向预留不小于30mm的操作间隙即可满足日常维护需求。腔体顶部设置的堵头结构可用于排气或者接入压差检测管路，方便运维人员判断装置内部的积污程度，当沉积杂质过多时可拆开上盖进行清理，无需更换过滤耗材，长期使用的维护成本更低。在进行三维建模时，各密封面的平面度、螺栓孔的位置度、进出油口的同轴度都做了对应公差预留，拉紧螺栓的预紧行程也做了匹配计算，避免密封垫过度压缩失去弹性或者压紧力不足导致渗漏，整体结构紧凑，可直接集成在油路管路上，不需要额外占用过大的安装空间，适配多种工业油液净化的安装需求。
