基于静力学仿真的凸轮轴结构受力分析

凸轮轴作为往复式动力机械、自动化进给机构中控制动作时序的核心传动零件，其受力状态直接决定整套机构的运行可靠性与服役寿命，在发动机配气机构、自动化凸轮进给工装、包装机械的送料节拍控制单元中都有广泛应用。这类零件在工作过程中，会同时承受凸轮型面接触带来的周期性交变载荷、轴段自身旋转产生的扭矩、支撑轴承位置的支反力，长期运行下如果应力集中区域超出材料许用应力，会出现凸轮型面磨损、轴段弯曲变形甚至断裂的故障，直接导致整套设备动作时序错乱，引发生产停机或设备损坏。

从本次静力学分析的模型来看，轴段采用阶梯式变径设计，不同直径的轴段分别对应轴承安装位、凸轮安装位、动力输入端的装配需求，各轴段之间设置有过渡圆角来降低轴肩位置的应力集中系数。两个对称布置的凸轮型面为工作段，是载荷施加的核心区域，仿真过程中按照实际工作工况，在凸轮与从动件接触的型面位置施加对应方向的接触载荷，在两端轴承支撑位置施加固定约束，模拟轴件实际安装后的边界状态。

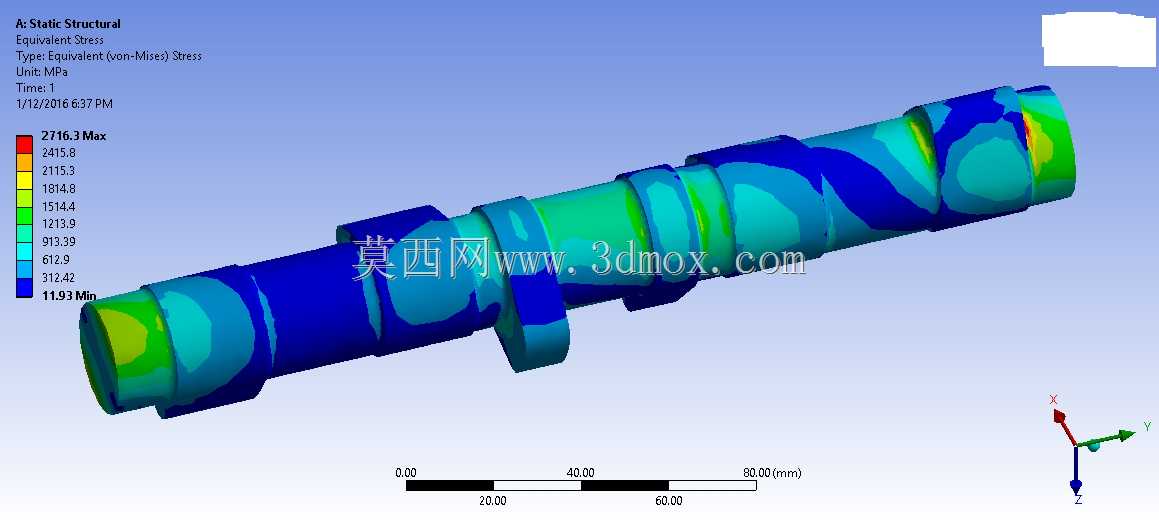

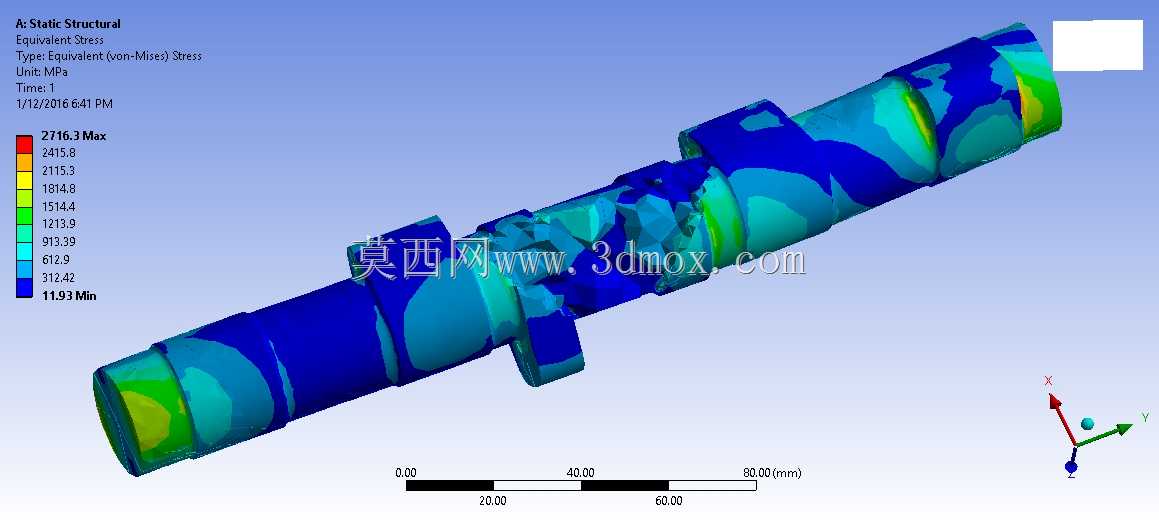

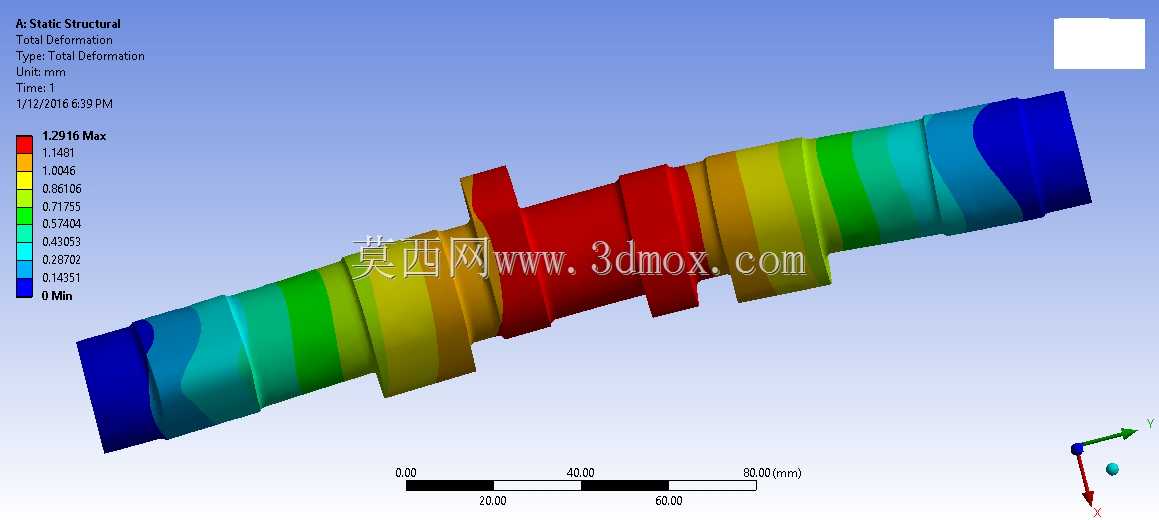

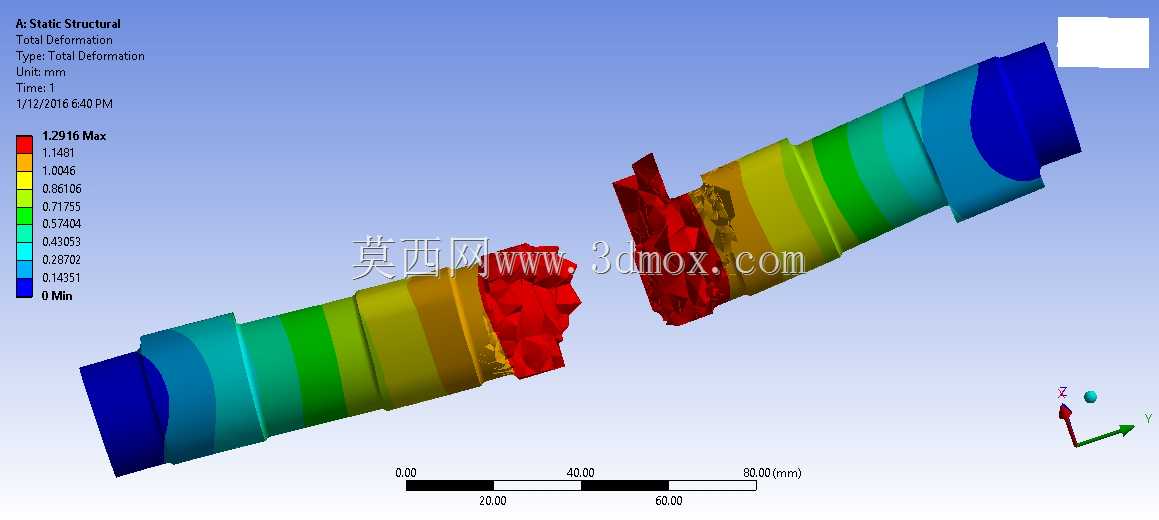

从变形云图的结果可以观察到，最大变形量出现在凸轮型面的边缘位置，沿轴段向两端支撑位置逐步递减，轴肩过渡位置的应力梯度变化明显，这一结果能够为后续的结构优化提供明确的方向：比如可以针对应力集中的轴肩位置调整过渡圆角半径，针对变形量较大的凸轮段优化材料热处理工艺提升表面硬度，也可以根据变形量的分布调整支撑轴承的跨距，在不增加整体轴重的前提下提升轴段的整体刚性。

在实际设计过程中，这类轴类零件的安装边界需要严格匹配设备的腔体尺寸，本次分析的轴段总长度控制在160mm区间内，最大轴径不超过40mm，能够适配多数中小型自动化设备的安装空间，各阶梯轴段的直径公差、表面粗糙度都需要配合对应的装配零件做匹配设计，比如轴承安装位需要满足IT6级公差要求，凸轮安装位需要设置平键槽来传递扭矩，动力输入端可以根据传动形式选择键连接或者联轴器连接的结构。通过前期的静力学仿真校核，能够在开模或者机加工之前就发现结构设计的薄弱点，减少后续物理样机测试的迭代次数，降低设计验证成本，同时也能为零件的额定载荷标定提供数据支撑，避免实际使用过程中出现过载失效的问题。
