书架支架静态结构仿真分析模型

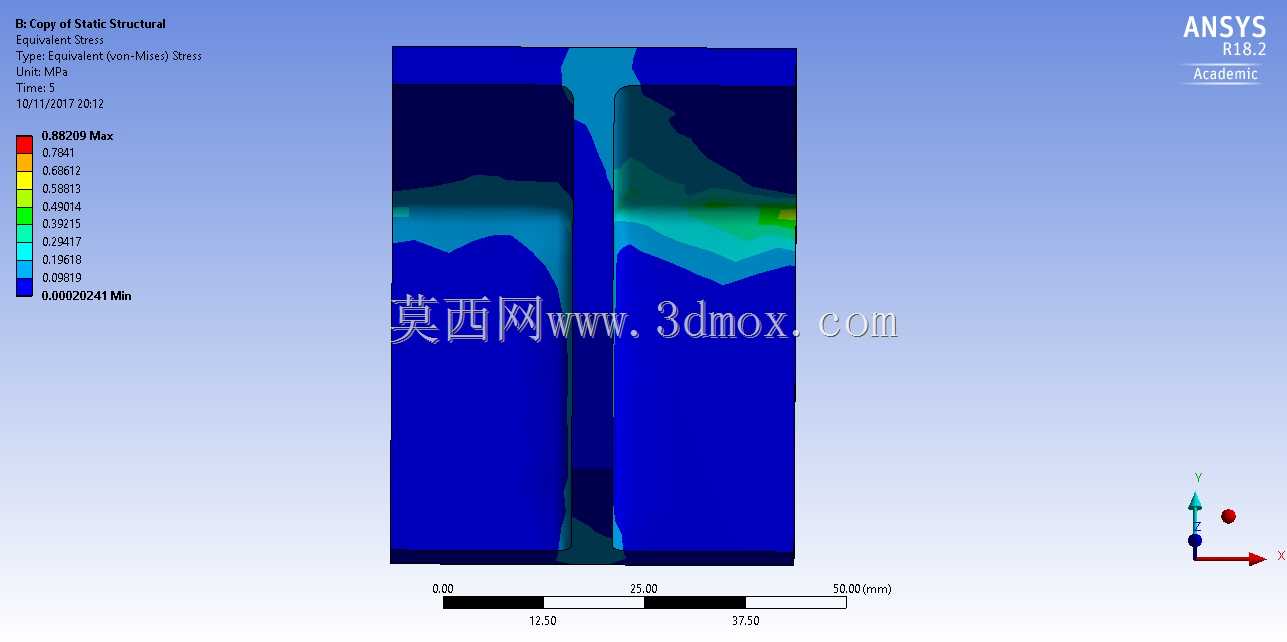

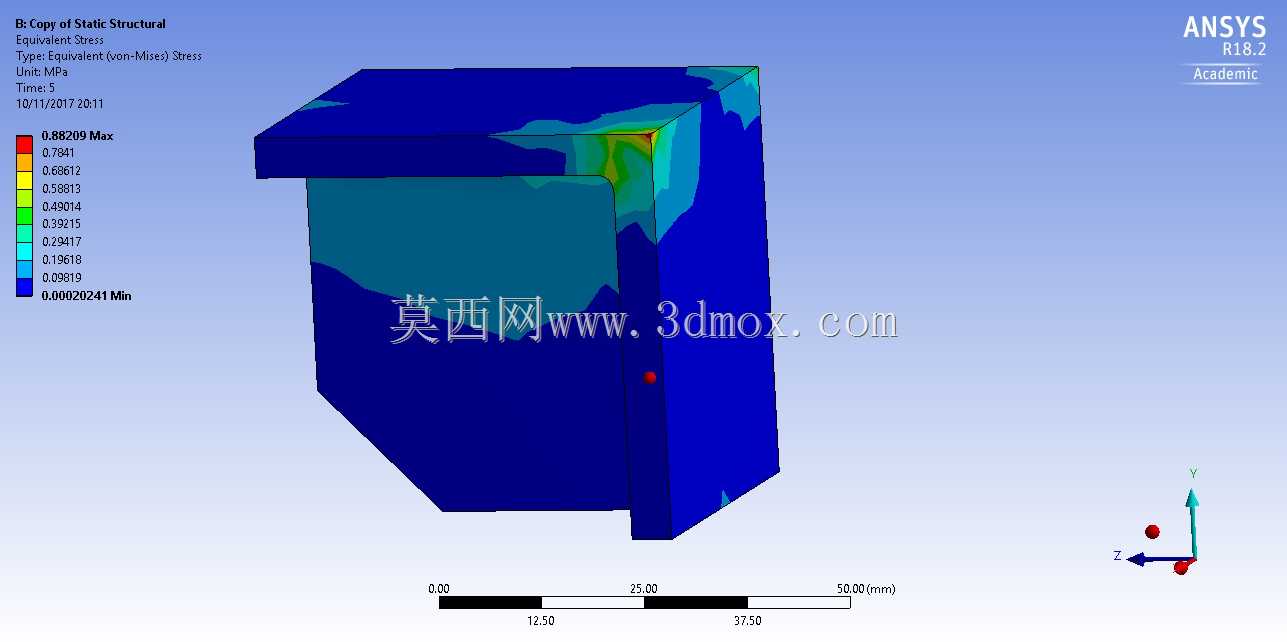

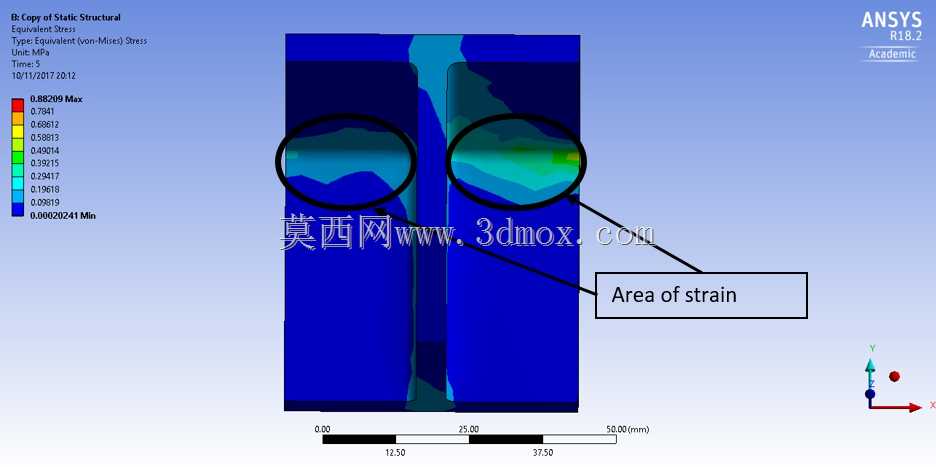

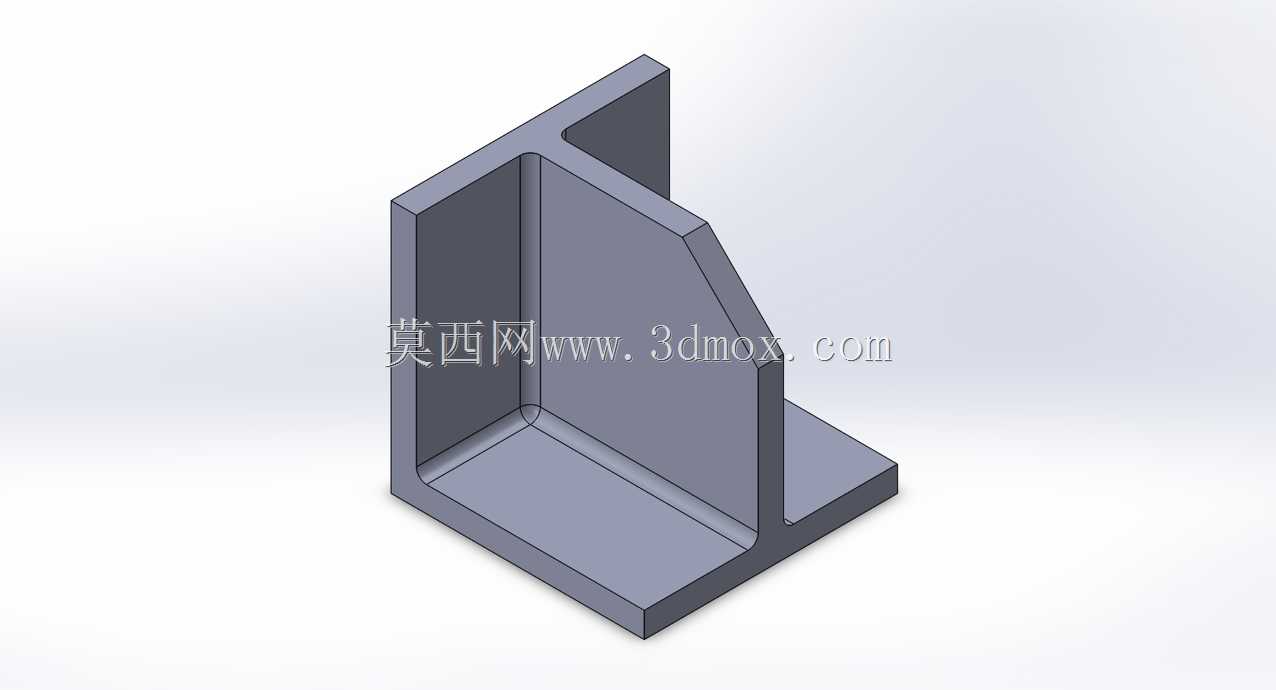

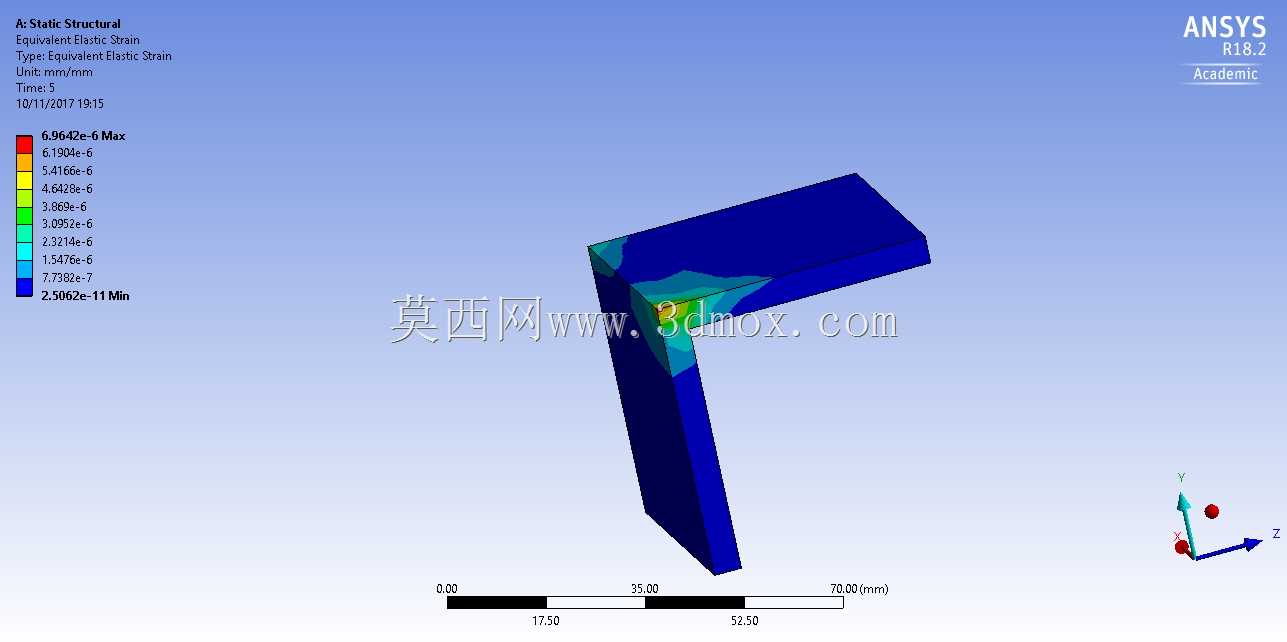

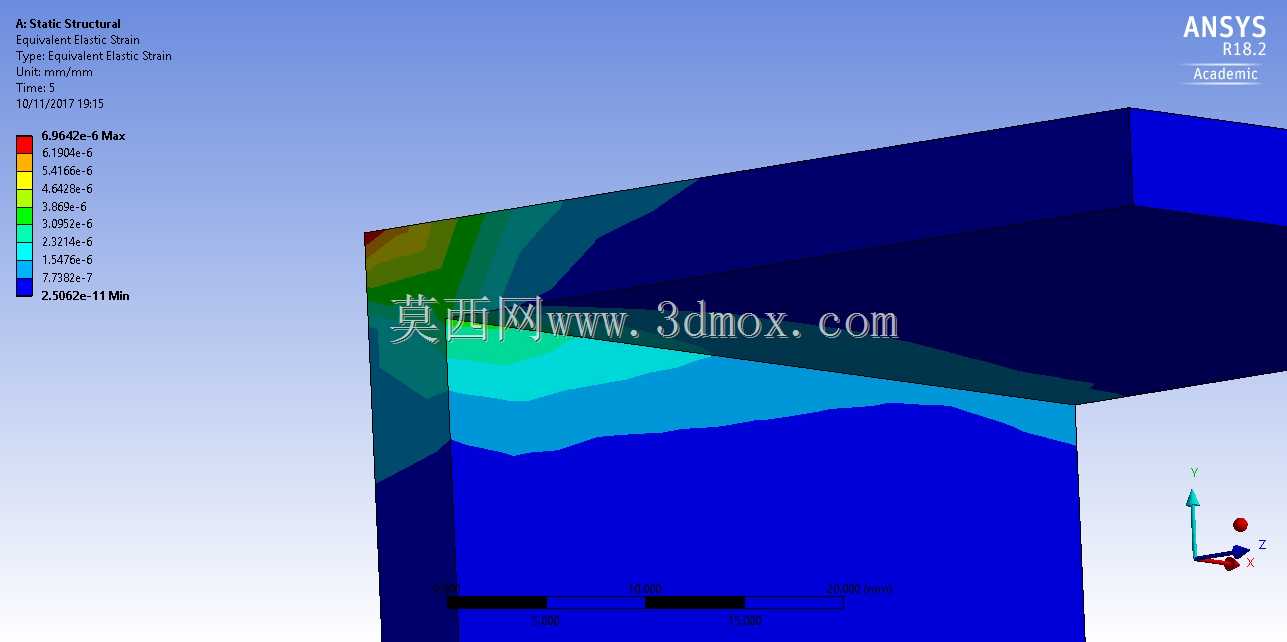

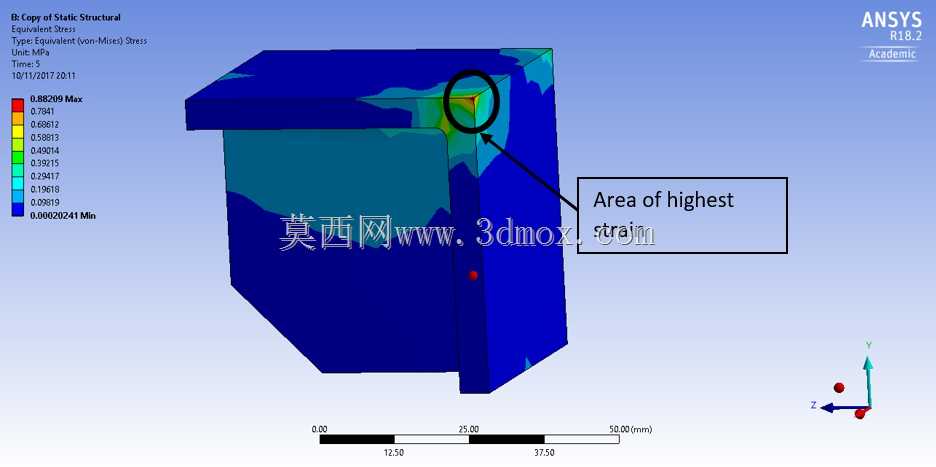

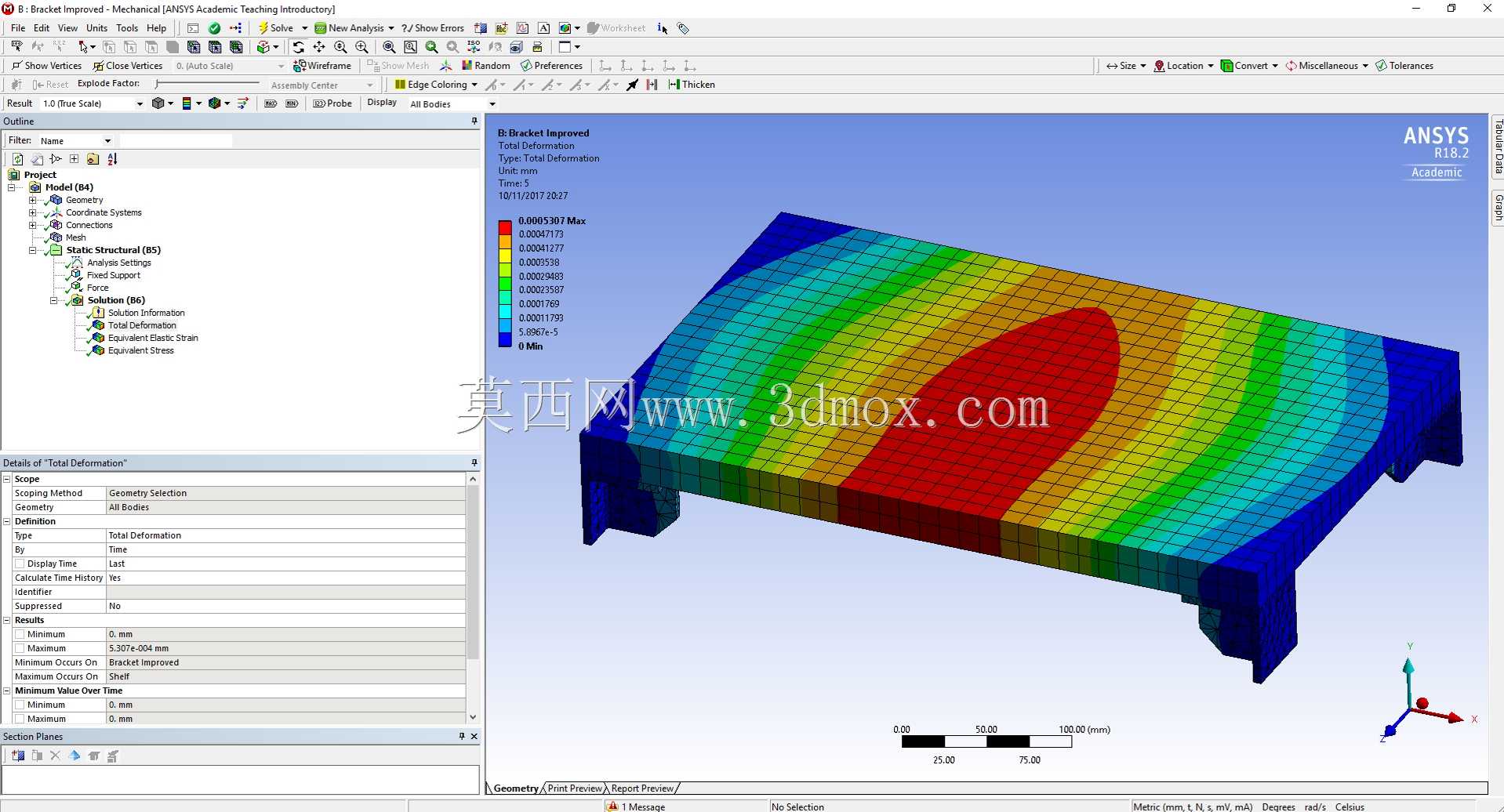

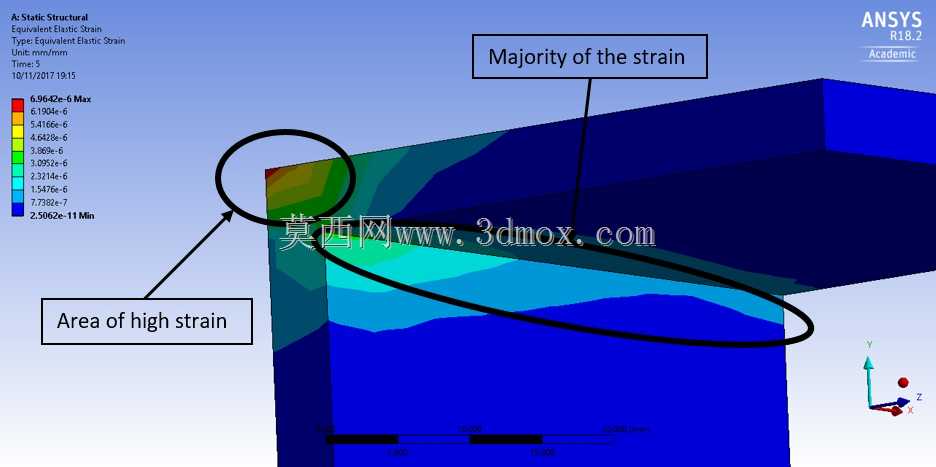

日常民用储物场景中，书架支架是承担层板载荷、保障置物稳定性的核心承载部件，其结构合理性直接决定书架整体承重能力与长期使用可靠性，不少家用书架出现层板弯折、支架内角开裂的问题，本质都是初始结构设计未针对应力集中区域做强化处理，仅靠等厚板材弯折成型，长期受静载作用后薄弱位置率先发生塑性变形。本次针对书架支架开展的静态结构分析，完全围绕实际使用中的受力边界搭建仿真工况：将支架底部两个弯折支脚设置为固定约束，模拟支架与书架侧框通过紧固件锁死后的无位移状态，在支架顶部承载面均匀施加对应额定置物重量的均布载荷，还原层板放置书籍、摆件后的真实受力状态。初始结构的仿真结果清晰显示，应力集中区域完全集中在支架垂直立面与水平承载面衔接的内角位置，该区域应力值远超板材许用应力，同时变形云图显示最大变形量出现在承载面中部，与实际使用中支架弯折处开裂、层板中部下塌的失效形式完全吻合。针对这一失效特征，优化方案选择在两个垂直相交的壁面之间增设三角形加强筋，加强筋与两个壁面采用完全融合的连接形式，不额外增加过多材料重量的前提下，为内角位置提供额外的支撑刚度，阻断应力传递路径在尖角位置的聚集效应。优化后的仿真结果显示，原内角位置的高应力区域被打散，应力峰值较初始结构下降近四成，最大变形位置从承载面中部转移至加强筋边缘区域，整体变形量较初始结构降低32%，完全满足长期静载下的使用要求。从安装边界来看，该支架支脚的安装孔位采用通用的沉头孔设计，适配常规自攻螺丝与家具连接件的安装尺寸，不需要额外改动原有书架的侧框开孔位置，可直接替换原有无加强筋的支架产品，不需要调整配套层板的尺寸规格。整个仿真过程完整覆盖了从初始结构受力分析、失效位置定位、优化方案验证的全流程，所有应力、变形结果均与实际工程中的失效规律匹配，可直接作为同类小型承载支架结构优化的参考依据，帮助设计人员在开模前快速定位结构薄弱点，减少实物测试的迭代次数，避免产品上市后出现批量结构失效问题。
